Універсальна шпиндельна ротаційно-обтискна машина

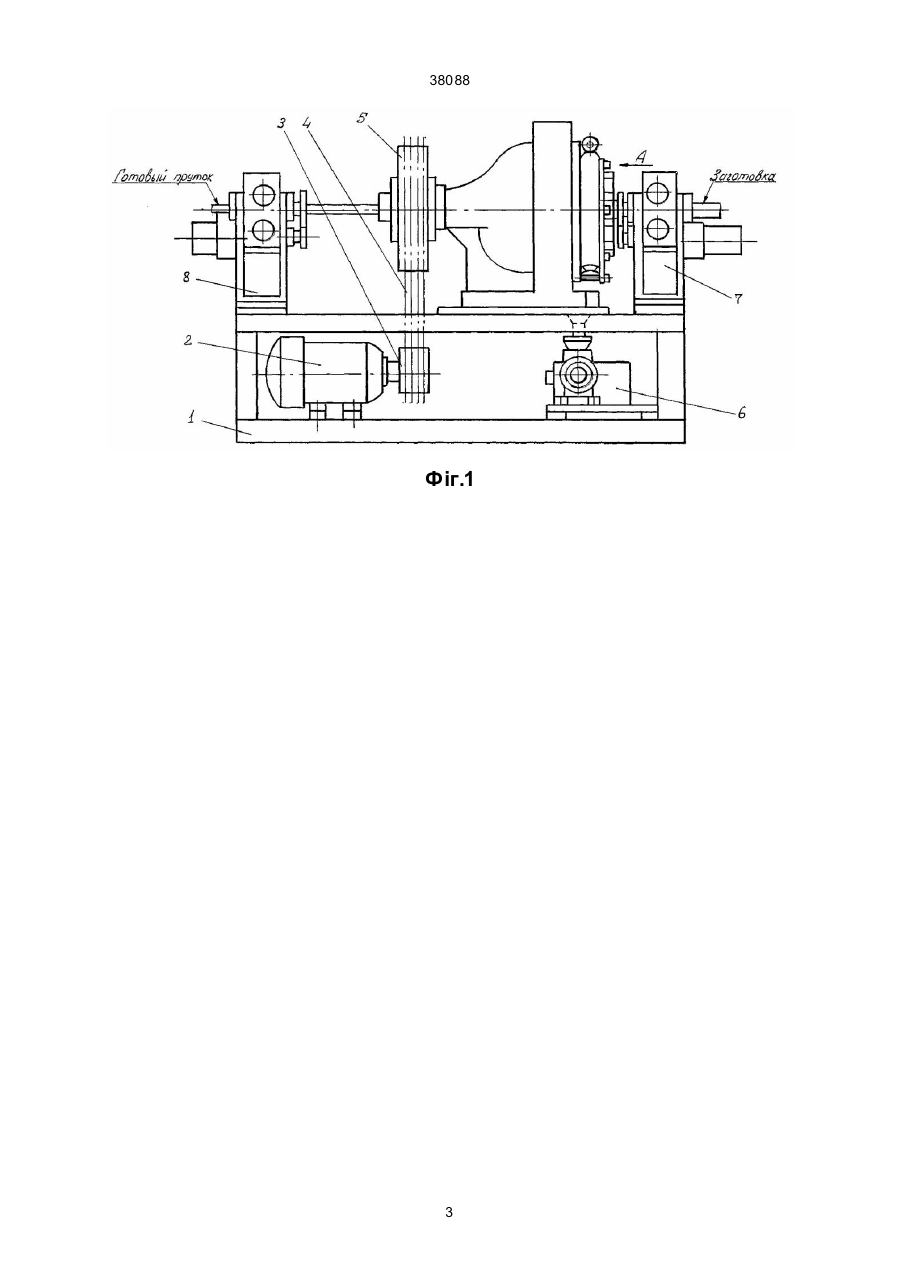

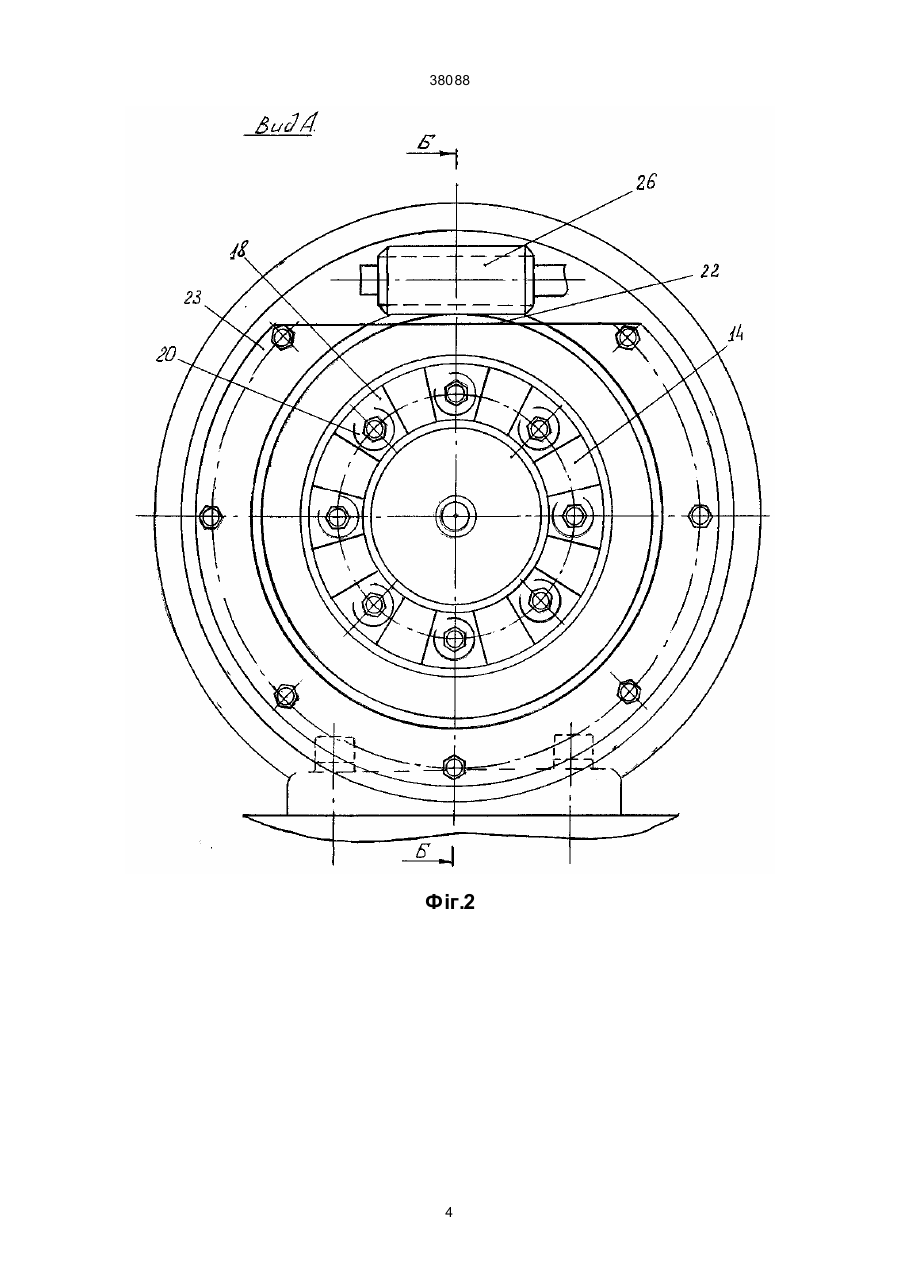

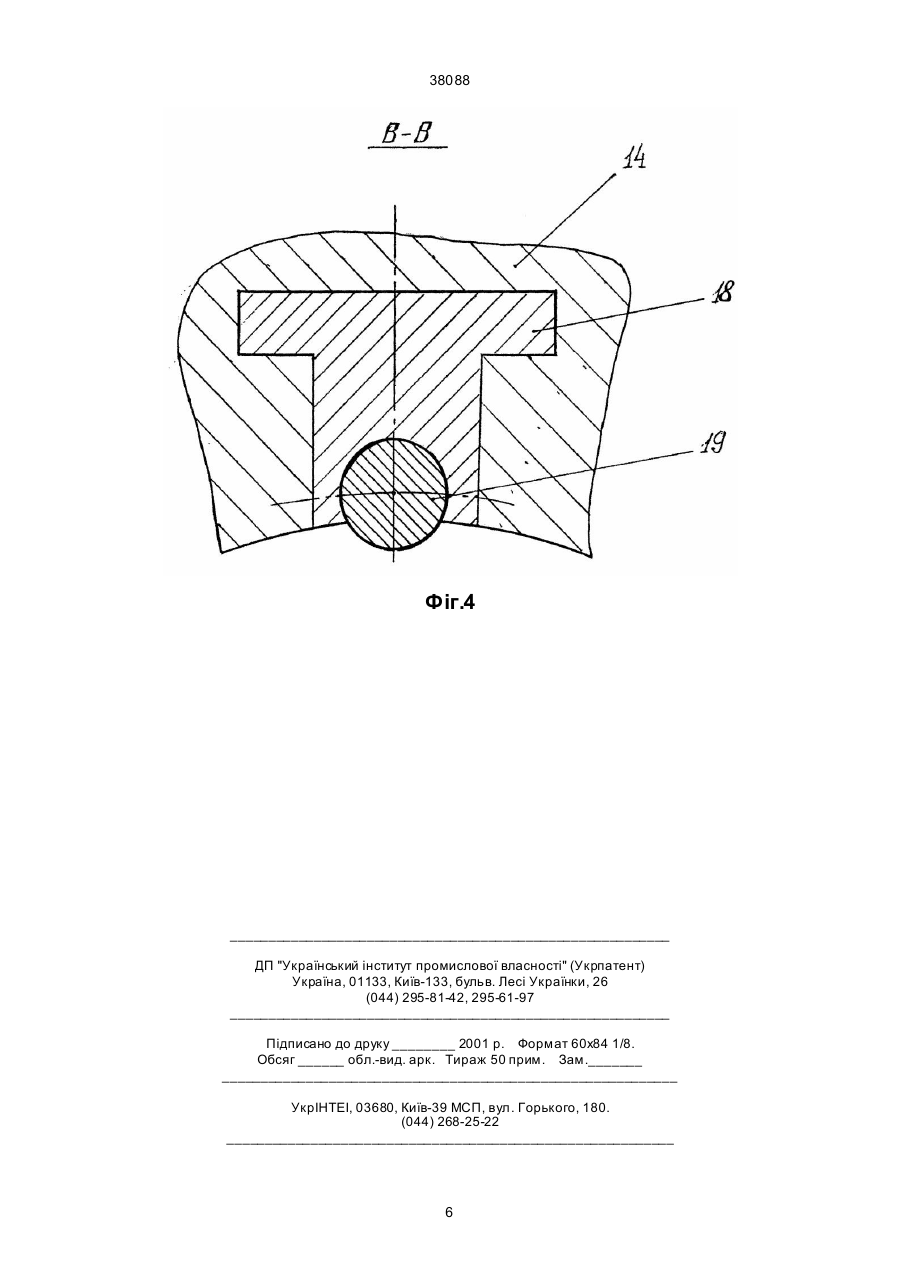

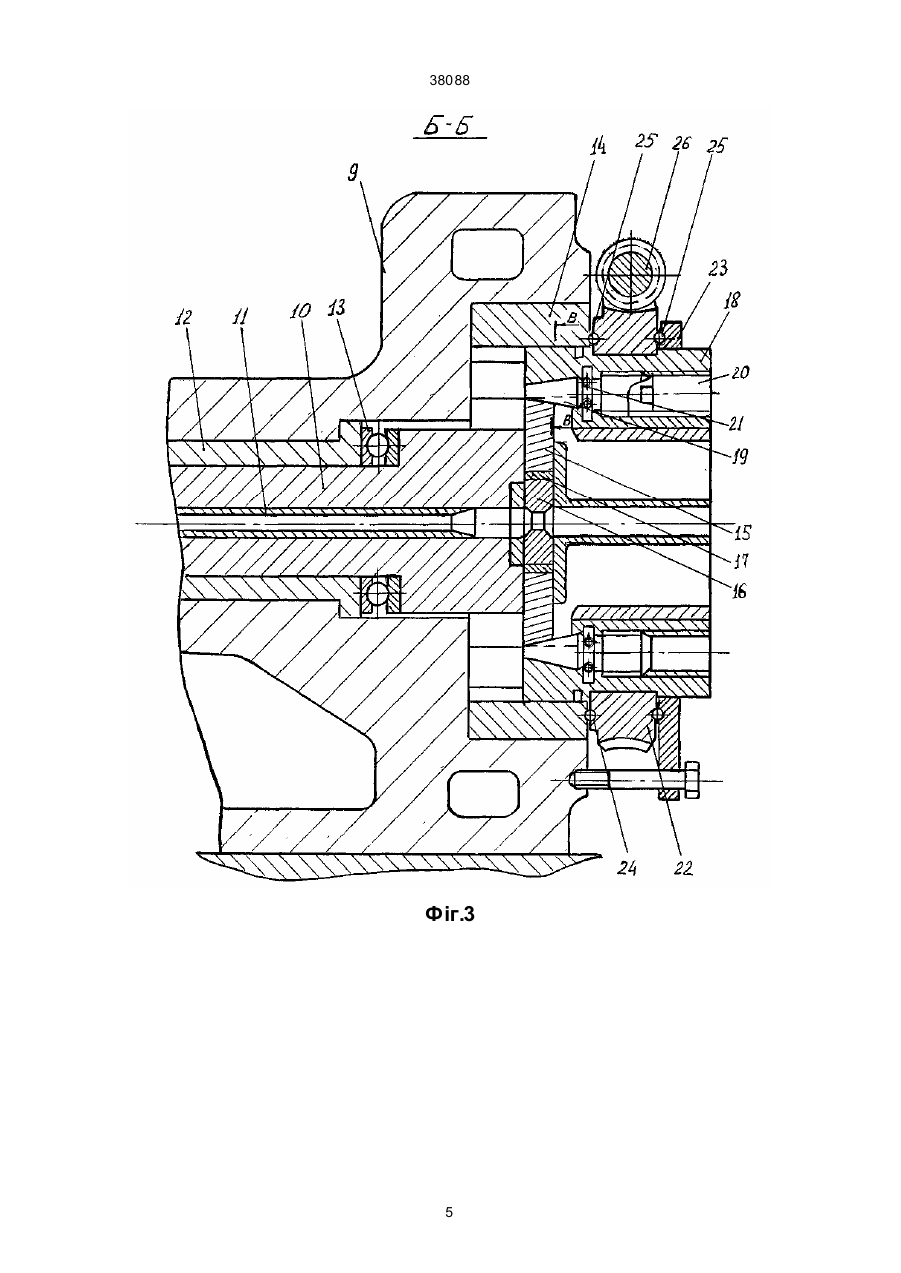

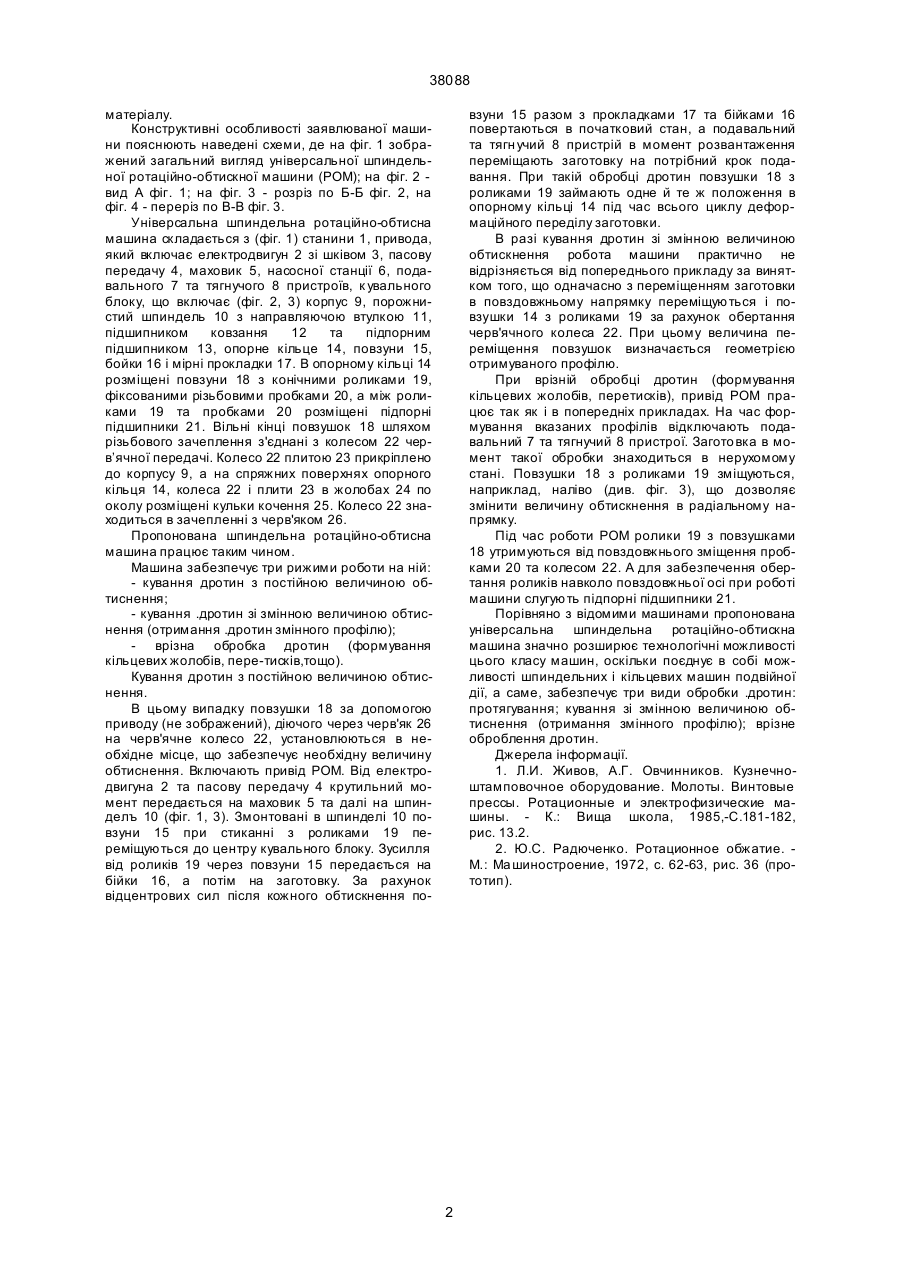

І. Універсальна шпиндельна ротаційнообтисна машина, яка включає станину, привід, подавальний та тягнучий пристрій, кувальний блок, що складається з корпусу, порожнистого шпинделя з підшипником ковзання, опорного кільця, сепаратора, роликів, вставлених по околу сепаратора в насадочних отворах, повзунів, бойків з мірними прокладками, яка відрізняється тим, 38088 матеріалу. Конструктивні особливості заявлюваної машини пояснюють наведені схеми, де на фіг. 1 зображений загальний вигляд універсальної шпиндельної ротаційно-обтискної машини (РОМ); на фіг. 2 вид А фіг. 1; на фіг. 3 - розріз по Б-Б фіг. 2, на фіг. 4 - переріз по В-В фіг. 3. Універсальна шпиндельна ротаційно-обтисна машина складається з (фіг. 1) станини 1, привода, який включає електродвигун 2 зі шківом 3, пасову передачу 4, маховик 5, насосної станції 6, подавального 7 та тягнучого 8 пристроїв, к увального блоку, що включає (фіг. 2, 3) корпус 9, порожнистий шпиндель 10 з направляючою втулкою 11, підшипником ковзання 12 та підпорним підшипником 13, опорне кільце 14, повзуни 15, бойки 16 і мірні прокладки 17. В опорному кільці 14 розміщені повзуни 18 з конічними роликами 19, фіксованими різьбовими пробками 20, а між роликами 19 та пробками 20 розміщені підпорні підшипники 21. Вільні кінці повзушок 18 шляхом різьбового зачеплення з'єднані з колесом 22 черв’ячної передачі. Колесо 22 плитою 23 прикріплено до корпусу 9, а на спряжних поверхнях опорного кільця 14, колеса 22 і плити 23 в жолобах 24 по околу розміщені кульки кочення 25. Колесо 22 знаходиться в зачепленні з черв'яком 26. Пропонована шпиндельна ротаційно-обтисна машина працює таким чином. Машина забезпечує три рижими роботи на ній: - кування дротин з постійною величиною обтиснення; - кування .дротин зі змінною величиною обтиснення (отримання .дротин змінного профілю); - врізна обробка дротин (формування кільцевих жолобів, пере-тисків,тощо). Кування дротин з постійною величиною обтиснення. В цьому випадку повзушки 18 за допомогою приводу (не зображений), діючого через черв'як 26 на черв'ячне колесо 22, установлюються в необхідне місце, що забезпечує необхідну величину обтиснення. Включають привід РОМ. Від електродвигуна 2 та пасову передачу 4 крутильний момент передається на маховик 5 та далі на шпинделъ 10 (фіг. 1, 3). Змонтовані в шпинделі 10 повзуни 15 при стиканні з роликами 19 переміщуються до центру кувального блоку. Зусилля від роликів 19 через повзуни 15 передається на бійки 16, а потім на заготовку. За рахунок відцентрових сил після кожного обтискнення по взуни 15 разом з прокладками 17 та бійками 16 повертаються в початковий стан, а подавальний та тягн учий 8 пристрій в момент розвантаження переміщають заготовку на потрібний крок подавання. При такій обробці дротин повзушки 18 з роликами 19 займають одне й те ж положення в опорному кільці 14 під час всього циклу деформаційного переділу заготовки. В разі кування дротин зі змінною величиною обтискнення робота машини практично не відрізняється від попереднього прикладу за винятком того, що одначасно з переміщенням заготовки в повздовжньому напрямку переміщуються і повзушки 14 з роликами 19 за рахунок обертання черв'ячного колеса 22. При цьому величина переміщення повзушок визначається геометрією отримуваного профілю. При врізній обробці дротин (формування кільцевих жолобів, перетисків), привід РОМ працює так як і в попередніх прикладах. На час формування вказаних профілів відключають подавальний 7 та тягнучий 8 пристрої. Загото вка в момент такої обробки знаходиться в нерухомому стані. Повзушки 18 з роликами 19 зміщуються, наприклад, наліво (див. фіг. 3), що дозволяє змінити величину обтискнення в радіальному напрямку. Під час роботи РОМ ролики 19 з повзушками 18 утримуються від повздовжнього зміщення пробками 20 та колесом 22. А для забезпечення обертання роликів навколо повздовжньої осі при роботі машини слугують підпорні підшипники 21. Порівняно з відомими машинами пропонована універсальна шпиндельна ротаційно-обтискна машина значно розширює технологічні можливості цього класу машин, оскільки поєднує в собі можливості шпиндельних і кільцевих машин подвійної дії, а саме, забезпечує три види обробки .дротин: протягування; кування зі змінною величиною обтиснення (отримання змінного профілю); врізне оброблення дротин. Джерела інформації. 1. Л.И. Живов, А.Г. Овчинников. Кузнечноштамповочное оборудование. Молоты. Винтовые прессы. Ротационные и электрофизические машины. - К.: Вища школа, 1985,-С.181-182, рис. 13.2. 2. Ю.С. Радюченко. Ротационное обжатие. М.: Ма шиностроение, 1972, с. 62-63, рис. 36 (прототип). 2 38088 Фіг.1 3 38088 Фіг.2 4 38088 Фіг.3 5 38088 Фіг.4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
