Пристрій для уведення лікарських речовин у порожнистий орган

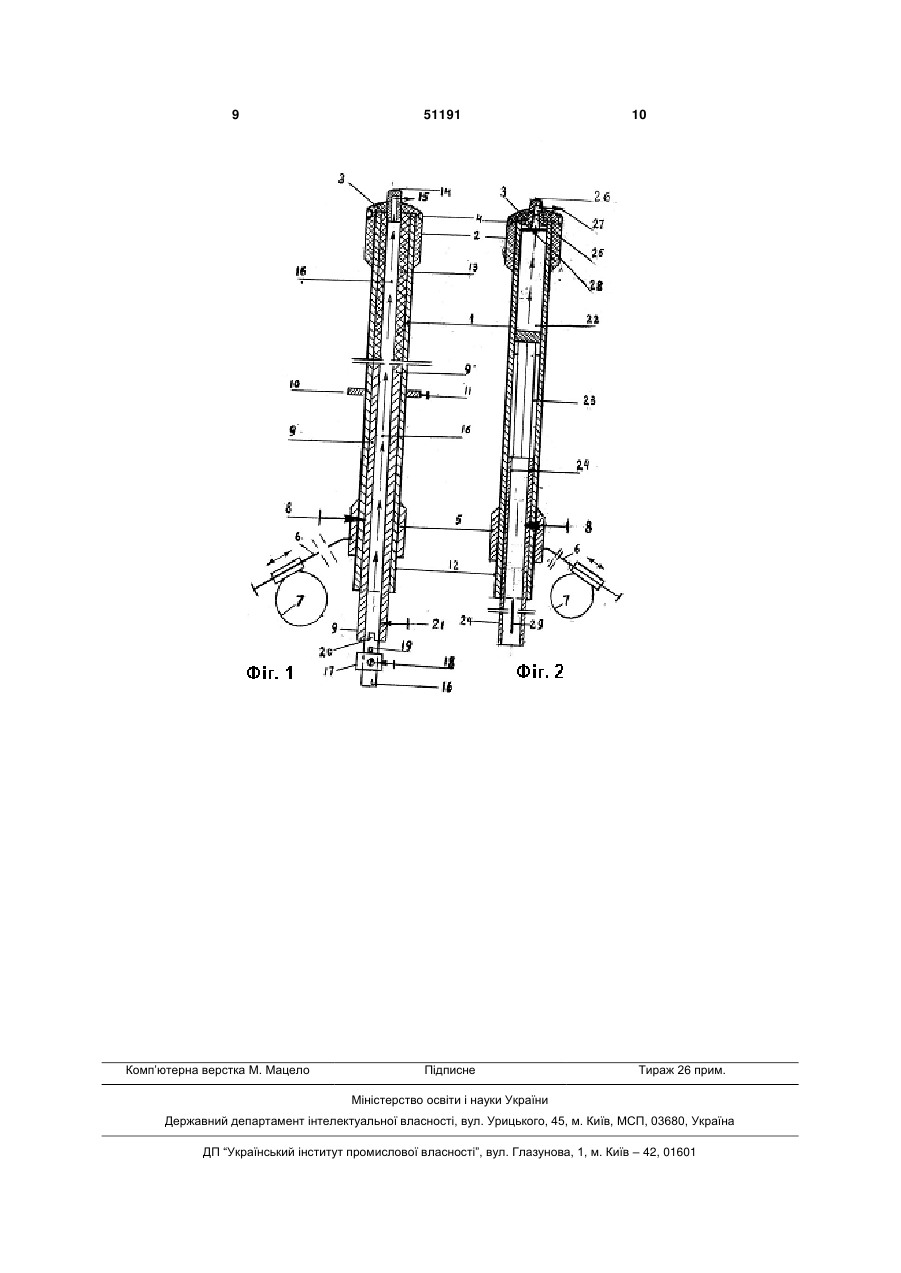

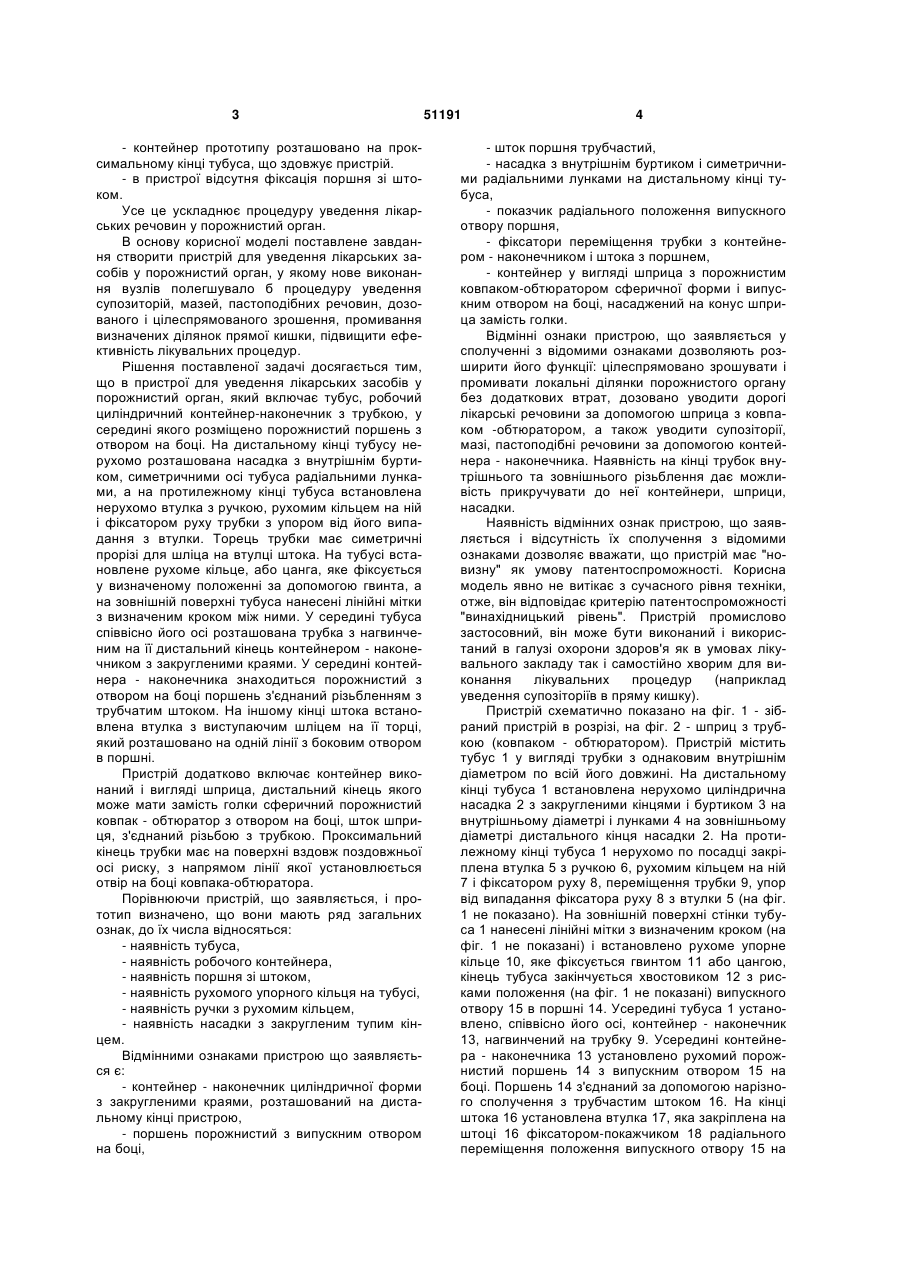

1. Пристрій для уведення лікарських речовин у порожнистий орган, що містить співвісно встановлені тубус, контейнер і поршень, який відрізняється тим, що пристрій оснащено трубкою, а контейнер-наконечник розташовано на дистальному її кінці і з'єднано з нею різьбою, при цьому проксимальні кінці тубуса і трубки мають фіксатори переміщення трубки і трубчастого штока з порожнистим поршнем із випускним отвором на боці з можливістю радіального переміщення положення випускного отвору на боці поршня відносно поздо U 2 (19) 1 3 - контейнер прототипу розташовано на проксимальному кінці тубуса, що здовжує пристрій. - в пристрої відсутня фіксація поршня зі штоком. Усе це ускладнює процедуру уведення лікарських речовин у порожнистий орган. В основу корисної моделі поставлене завдання створити пристрій для уведення лікарських засобів у порожнистий орган, у якому нове виконання вузлів полегшувало б процедуру уведення супозиторій, мазей, пастоподібних речовин, дозованого і цілеспрямованого зрошення, промивання визначених ділянок прямої кишки, підвищити ефективність лікувальних процедур. Рішення поставленої задачі досягається тим, що в пристрої для уведення лікарських засобів у порожнистий орган, який включає тубус, робочий циліндричний контейнер-наконечник з трубкою, у середині якого розміщено порожнистий поршень з отвором на боці. На дистальному кінці тубусу нерухомо розташована насадка з внутрішнім буртиком, симетричними осі тубуса радіальними лунками, а на протилежному кінці тубуса встановлена нерухомо втулка з ручкою, рухомим кільцем на ній і фіксатором руху трубки з упором від його випадання з втулки. Торець трубки має симетричні прорізі для шліца на втулці штока. На тубусі встановлене рухоме кільце, або цанга, яке фіксується у визначеному положенні за допомогою гвинта, а на зовнішній поверхні тубуса нанесені лінійні мітки з визначеним кроком між ними. У середині тубуса співвісно його осі розташована трубка з нагвинченим на її дистальний кінець контейнером - наконечником з закругленими краями. У середині контейнера - наконечника знаходиться порожнистий з отвором на боці поршень з'єднаний різьбленням з трубчатим штоком. На іншому кінці штока встановлена втулка з виступаючим шліцем на її торці, який розташовано на одній лінії з боковим отвором в поршні. Пристрій додатково включає контейнер виконаний і вигляді шприца, дистальний кінець якого може мати замість голки сферичний порожнистий ковпак - обтюратор з отвором на боці, шток шприця, з'єднаний різьбою з трубкою. Проксимальний кінець трубки має на поверхні вздовж поздовжньої осі риску, з напрямом лінії якої установлюється отвір на боці ковпака-обтюратора. Порівнюючи пристрій, що заявляється, і прототип визначено, що вони мають ряд загальних ознак, до їх числа відносяться: - наявність тубуса, - наявність робочого контейнера, - наявність поршня зі штоком, - наявність рухомого упорного кільця на тубусі, - наявність ручки з рухомим кільцем, - наявність насадки з закругленим тупим кінцем. Відмінними ознаками пристрою що заявляється є: - контейнер - наконечник циліндричної форми з закругленими краями, розташований на дистальному кінці пристрою, - поршень порожнистий з випускним отвором на боці, 51191 4 - шток поршня трубчастий, - насадка з внутрішнім буртиком і симетричними радіальними лунками на дистальному кінці тубуса, - показчик радіального положення випускного отвору поршня, - фіксатори переміщення трубки з контейнером - наконечником і штока з поршнем, - контейнер у вигляді шприца з порожнистим ковпаком-обтюратором сферичної форми і випускним отвором на боці, насаджений на конус шприца замість голки. Відмінні ознаки пристрою, що заявляється у сполученні з відомими ознаками дозволяють розширити його функції: цілеспрямовано зрошувати і промивати локальні ділянки порожнистого органу без додаткових втрат, дозовано уводити дорогі лікарські речовини за допомогою шприца з ковпаком -обтюратором, а також уводити супозіторії, мазі, пастоподібні речовини за допомогою контейнера - наконечника. Наявність на кінці трубок внутрішнього та зовнішнього різьблення дає можливість прикручувати до неї контейнери, шприци, насадки. Наявність відмінних ознак пристрою, що заявляється і відсутність їх сполучення з відомими ознаками дозволяє вважати, що пристрій має "новизну" як умову патентоспроможності. Корисна модель явно не витікає з сучасного рівня техніки, отже, він відповідає критерію патентоспроможності "винахідницький рівень". Пристрій промислово застосовний, він може бути виконаний і використаний в галузі охорони здоров'я як в умовах лікувального закладу так і самостійно хворим для виконання лікувальних процедур (наприклад уведення супозіторіїв в пряму кишку). Пристрій схематично показано на фіг. 1 - зібраний пристрій в розрізі, на фіг. 2 - шприц з трубкою (ковпаком - обтюратором). Пристрій містить тубус 1 у вигляді трубки з однаковим внутрішнім діаметром по всій його довжині. На дистальному кінці тубуса 1 встановлена нерухомо циліндрична насадка 2 з закругленими кінцями і буртиком 3 на внутрішньому діаметрі і лунками 4 на зовнішньому діаметрі дистального кінця насадки 2. На протилежному кінці тубуса 1 нерухомо по посадці закріплена втулка 5 з ручкою 6, рухомим кільцем на ній 7 і фіксатором руху 8, переміщення трубки 9, упор від випадання фіксатора руху 8 з втулки 5 (на фіг. 1 не показано). На зовнішній поверхні стінки тубуса 1 нанесені лінійні мітки з визначеним кроком (на фіг. 1 не показані) і встановлено рухоме упорне кільце 10, яке фіксується гвинтом 11 або цангою, кінець тубуса закінчується хвостовиком 12 з рисками положення (на фіг. 1 не показані) випускного отвору 15 в поршні 14. Усередині тубуса 1 установлено, співвісно його осі, контейнер - наконечник 13, нагвинчений на трубку 9. Усередині контейнера - наконечника 13 установлено рухомий порожнистий поршень 14 з випускним отвором 15 на боці. Поршень 14 з'єднаний за допомогою нарізного сполучення з трубчастим штоком 16. На кінці штока 16 установлена втулка 17, яка закріплена на штоці 16 фіксатором-покажчиком 18 радіального переміщення положення випускного отвору 15 на 5 боці поршня 14 відносно поздовжньої осі тубуса 1. На торці втулки 17 є шліц 19, який розташований на одній лінії з фіксатором-показчиком 18. Шліц 19 входячи в з'єднання з однією з шліцевих прорізей 20 на трубці 9 призначений для радіального переміщення штока 16 поршня 14 з випускним отвором 15 на його боці. На кінці трубки 9 розташовано гвинтовий фіксатор 21 переміщення штока 16 з поршнем 14. Пристрій додатково включає шприц 22, шток 23 (фіг. 2) якого співвісно з'єднаний з трубкою 24 наприклад за допомогою нарізного сполучення. На конусі шприца 25 замість голки надягається сферичний порожнистий ковпак -обтюратор 26 з випускним отвором на боці 27, буртиком 28 на проксимальному його кінці. Отвір 27 на боці ковпака — обтюратора повинен бути на одній лінії з рискою 29 на зовнішній поверхні трубки 24. Порядок використання пристрою для уведення лікарських засобів у порожнистий орган пояснюється конкретними прикладами. Приклад 1. Уведення супозіторіїв малих діаметрів, наприклад "новокаїн", мазі, пастоподібних речовин у пряму кишку здійснюють наступним чином: контейнер-наконечник 13 за трубку 9 витягують з тубуса 1. поршень 14 зі штоком 16 за допомогою втулки 17 встановлюють у контейнернаконечнику 13 на потрібну глибину по лінійним міткам на штоці 16 (на фіг. 1 не показані) і при необхідності фіксатором 21 штока 16 закріплюють у ньому положенні. У контейнер-наконечник 13 через його отвір уводять супозіторії або вносять необхідну кількість мазі (можливе використання заздалегідь підготовлених контейнерів-наконечників 13 з лікарськими речовинами). Заповнений контейнер-наконечник 13 з трубкою 9 уводять у середину тубуса 1 і просувають уперед до зіткнення його з буртиком 3 насадки 2 і при необхідності закріплюють у цьому положенні фіксатором 8. Потім відкручують фіксатор 21 штока 16 і за допомогою втулки 17 подають уперед доти поки не з'явиться супозіторії або мазь на виході із контейнеранаконечника 13, фіксатором 21 закріплюють шток 16 з поршнем 14. Для того, щоб мазь або супозіторії які уводять в просвіт прямої кишки максимально контактували з ураженою ділянкою слизової оболонки прямої кишки пристрій треба уводити на визначену глибину. Для цього рухоме упорне кільце 10 установлюють у за/даному положенні орієнтуючи по лінійних мітках на тубусі 1 (на фіг. 1 не показані) і фіксують його гвинтом 11 або цангою. Кінець насадки 2 з лунками 4 і тубуса 1 змазують вазеліном чи вазеліновою олією, після чого пристрій готовий для уведення в порожнистий орган, наприклад у пряму кишку. Хворого укладають на лівий бік з зігнутими у колінних суглобах ногами, з коліньми, підведеними в напрямі підборіддя, медпрацівник чи сам хворий розсовує сідниці і правою рукою пристрій повільно уводять у середину прямої кишки доти, поки рухоме опорне кільце 10 не стикнеться з тканинами області анального отвору. Утримуючи пристрій у заданому положенні розкріплюють фіксатор 21, маніпулюючи пальцями правої руки і кільцем 7 просувають шток 16 з втулкою 1 7 уперед до зіткнення втулки 17 з торцем грубки 51191 6 9, після чого супозіторій або мазь поршнем 14 зі штоком 16 вводиться в просвіт прямої кишки. Пристрій після цього виводять з прямої кишки, очищають, миють і стерилізують кип'ятінням. Пристрій у складі змінних контейнерівнаконечників 13, грубки 9, штока 16, поршня 14, фіксатора 21 і втулкою 17 (без тубуса 1, втулки 5 з ручкою 6) може використовуватись самостійно для уведення супозіторіїв малих діаметрів, наприклад "новокаїн", мазі, пастоподібних речовин, а також для виконання очисної клізми шляхом уведення контейнера-наконечника 13 з трубкою 9 в пряму кишку. Приклад 2. Уведення супозіторіїв діаметром більшим ніж діаметр контейнера-наконечника 13, наприклад свічок "анестезол", у пряму кишку здійснюють наступним чином: контейнера-наконечника 13 з трубкою 9 витягують з тубуса 1, поршень 14 зі штоком 16 за допомогою втулки 17 установлюють у рівень з торцем контейнера-наконечника 13 і в цьому положенні їх закріплюють фіксатором 21 на трубці 9 і уводять у середину тубуса 1 через його отвір в хвостовику 12, і встановлюють на визначену глибину по лінійних мітках (на фіг. 1 не показано) на проксимальному кінці трубки 9 за допомогою фіксатора 8 закріплюють в цьому положенні. Через отвір насадки 2 уводять в тубус 1 свічку "анестезол", потім відкручують фіксатор 8, поршень 14 з контейнером-наконечником 13 за допомогою втулки 17 зі штоком 16 з контейнеромнаконечником 13 за допомогою втулки 17 зі штоком 16 подають уперед доти, поки не з'явиться свічка "анестезол" на виході з насадки 2 і при необхідності фіксатор 8 загвинчують. Для того, щоб лікарська речовина контактували з ураженою ділянкою слизової оболонки кишки пристрій треба уводити на визначену глибину, для цього рухоме опорне кільце 10 встановлюють у заданому положенні, орієнтуючись по лінійних мітках (на фіг. 1 не показано) на тубусі 1 і фіксують гвинтом 11 або цангою. Насадку 2 з лунками 4 і кінець тубуса 1 змазують вазеліном чи вазеліновою олією, після чого пристрій готовий для уведення в порожнистий орган, наприклад у пряму кишку. Хворого укладають на лівий бік із зігнутими у колінних суглобах ногами, з коліньми, підведеними в напрямі підборіддя, хворому розсовують сідниці і пристрій повільно уводять у середину кишки доти поки рухоме опорне кільце 10 не стикнеться з тканинами області анального отвору. Тримаючи пристрій у заданому положенні відкручують фіксатор 8 і за допомогою втулки 17 і штока 16 просувають трубку 9 з контейнером-наконечником 13 уперед до зіткнення торця контейнера-наконечника 13 з буртиком 3 насадки 2 при цьому "анестезол" виштовхується в просвіт прямої кишки. Пристрій після цього виводять з кишки, очищують, миють і стерилізують. Приклад 3. Для виконання очисної клізми шляхом уведення в просвіт прямої кишки рідини трубку 9 з контейнером-наконечником 13 виводять з тубуса 1. Поршень 14 відкручують зі штока 16, шток 16 витягують з трубки 9. З трубки 9 відкручують фіксатор 21 штока 16, за допомогою еластичної, наприклад, гумової трубки, проксимальний кінець трубки 9 з'єднують з ємністю для рідини. 7 Контейнер-наконечник 13 і трубку 9 змазують вазеліном чи вазеліновою олією. Після цього пристрій готовий для уведення в просвіт прямої кишки, далі уведення проводити як показано в прикладі 1. Приклад 4. Для цілеспрямованого уведення лікарських речовин у порожнистий орган, наприклад у пряму кишку з метою зрошення і промивання визначеної ділянки прямої кишки, необхідно в пристрої який знаходиться в зібраному стані (фіг. 1) трубку 9 з контейнером-наконечником подати вперед до упору з буртиком 3 насадки 2, а випускний отвір 15 поршня 14 знаходиться на одній лінії зі шліцем 20 і фікстором-покажчиком 18 радіального переміщення випускного отвору 15. При необхідності закріпити фіксатором 8 на боці втулки 5. Для встановлення випускного отвору 15 поршня 14 в потрібному радіальному положенні шліц 19 втулки 17 вводять зі штоком 16 в один із шліцьових радіальних прорізів 20 на торці трубки 9 і закріплюють фіксатором 21 штока 16. Поршень 14 і насадку 2 з лунками 4 на тубусі 1 змазують вазеліном чи вазеліновою олією. Після цього пристрій готовий для уведення в пряму кишку при витриманні потрібного напряму випускного отвору 15 в поршні 14. (Орієнтуючись положенням фіксатора покажчика 18 радіального положення випускного отвору 15 в поршні 14) далі уведення проводиться як показано в прикладі 1. Приклад 5. Для дозованого І цілеспрямованого уведення лікарських речовин у пряму кишку з метою зрошення визначеної ураженої ділянки слизової оболонки прямої кишки використовують шприц 22. В шприц 22 набирають лікарську речовину. На конус шприца 25 надягають ковпак -обтюратор 26 з випускним отвором на боці 27 таким чином щоб випускний отвір 27 був на одній лінії з рискою 29 51191 8 на трубці 24. Шприц по посадці уводять в тубус 1 до зіткнення буртика 28 ковпака-обтуратора 26 з буртиком 3 насадки 2. Для встановлення випускного отвору 27 ковпака-обтуратора 26 в потрібному радіальному положенні риску 29 на трубці 24 встановлюють по рискам на хвостовику тубуса 12 (на фіг. 2 не вказано) і закріплюють фіксатором 8 на боці втулки 5. Ковпак-обтюратор 26, насадку 2 з лунками 4 і кінець тубусу 1 змазують вазеліном чи вазеліновою олією, після чого пристрій готовий для уведення в порожнистий орган. Далі уведення пристрою проводиться як показано в прикладі 4. При необхідності пристрій складений зі шприца 22, ковпака-обтюратора 26 і трубки 24 може бути використаний як обтюратор для полегшення уведення тубуса 1 з насадкою2 в порожнистий орган (див. приклад 2). Наявність в пристрої контейнера-наконечника 13, з порожнистим поршнем 14 і випускним отвором 15 на його боці, а також додатково шприця 22 зі сферичним порожнистим ковпаком-обтюратором і випускним отвором 27 на його боці полегшує процедуру уведення супозіторіїв, мазі, гелів, пастоподібних речовин і виконання цілеспрямованого і дозованого зрошення, промивання визначених ділянок прямої кишки лікарськими речовинами. Для виготовлення пристрою не потрібно використання коштовних дефіцитних матеріалів чи спеціального складного устаткування. Пристрій, що заявляється, для уведення лікарських речовин у порожнистий орган може бути використаний також для промивання, зрошення чи уведення мазі, лікувальної грязі у піхву. Використання дослідного зразка пристрою свідчить про те, що він працездатний і може бути застосований у галузі охорони здоров'я як в лікувальних закладах, так і в домашніх умовах. 9 Комп’ютерна верстка М. Мацело 51191 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
