Зубчаста муфта
Номер патенту: 55771
Опубліковано: 27.12.2010
Автори: Савенков Олег Ігорович, Попова Лариса Олексієвна, Попов Олексій Павлович
Формула / Реферат
Зубчаста муфта, що складається із втулки з зовнішніми зубами, які характеризуються змінною кривизною твірних їх бічних поверхонь у будь-якій довільно взятій точці, та охоплюючої її і кінематично зв'язаної з нею обойми з прямими внутрішніми зубами, котрі знаходяться між собою в зачепленні, яка відрізняється тим, що зовнішні зуби втулки в середній частині на довжині
виконані бочкоподібними з радіусом кривизни R1, а на ділянках довжиною (b-а)/2, прилеглих до торців зубів, з радіусом кривизни R2, при цьому R1<R2, крім того, внутрішні прямі зуби обойми на торцевих ділянках довжиною (b-а)/2 виконані також бочкоподібними з радіусом кривизни R3, що знаходиться із виразу
де b - довжина зубів;
= (5…15)-10-3 рад - задана величина кута перекосу осей; 2 = - 1 - кут перекосу осей в межах торцевої ділянки зубів довжиною (b-a)/2; 1 =
- кут перекосу осей в межах довжини ;
- модуль зачеплення;
- кут зачеплення;
- число зубів; R1 =(0,3…0,5)R2 і а = (0,3…0,5)b - приймається.
Текст

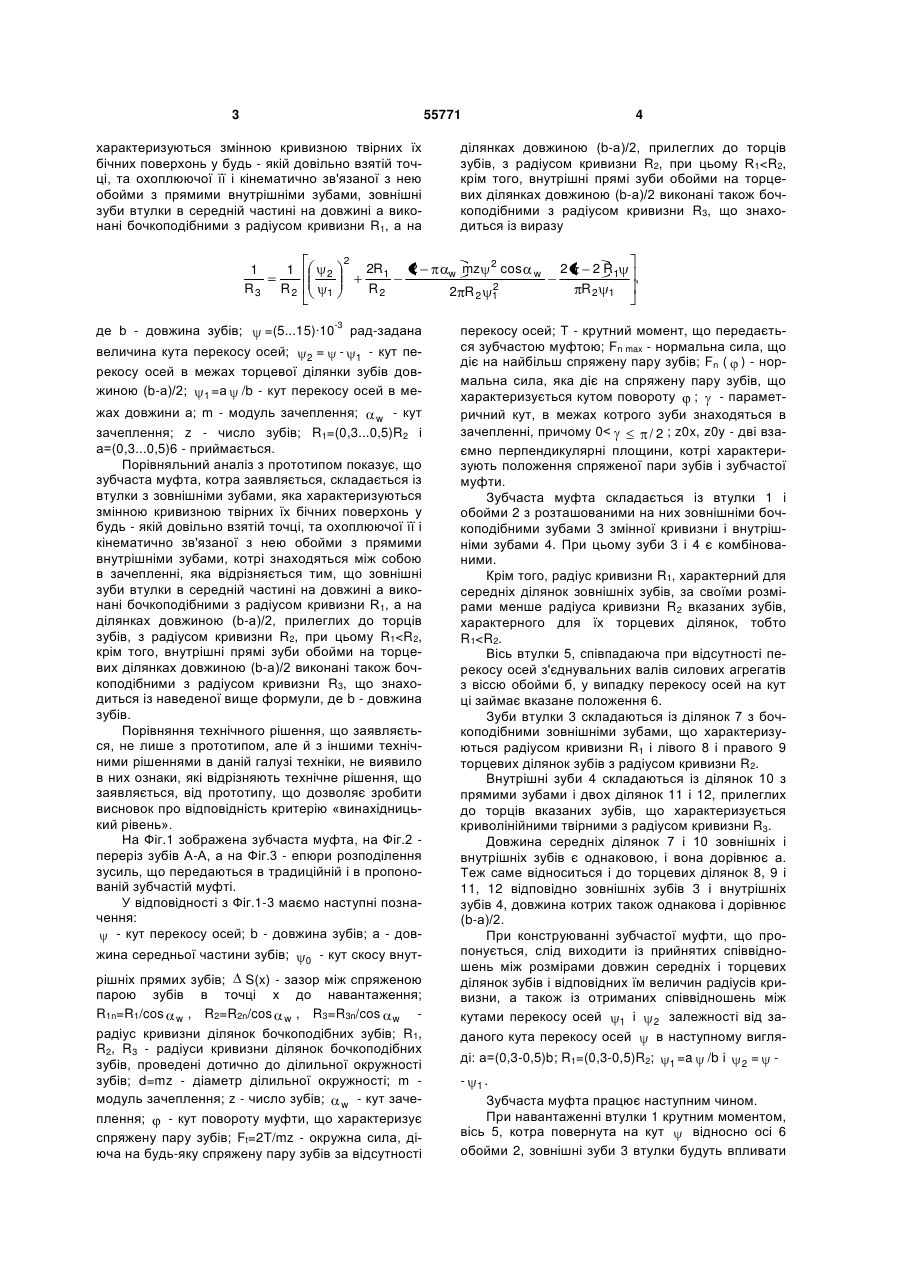

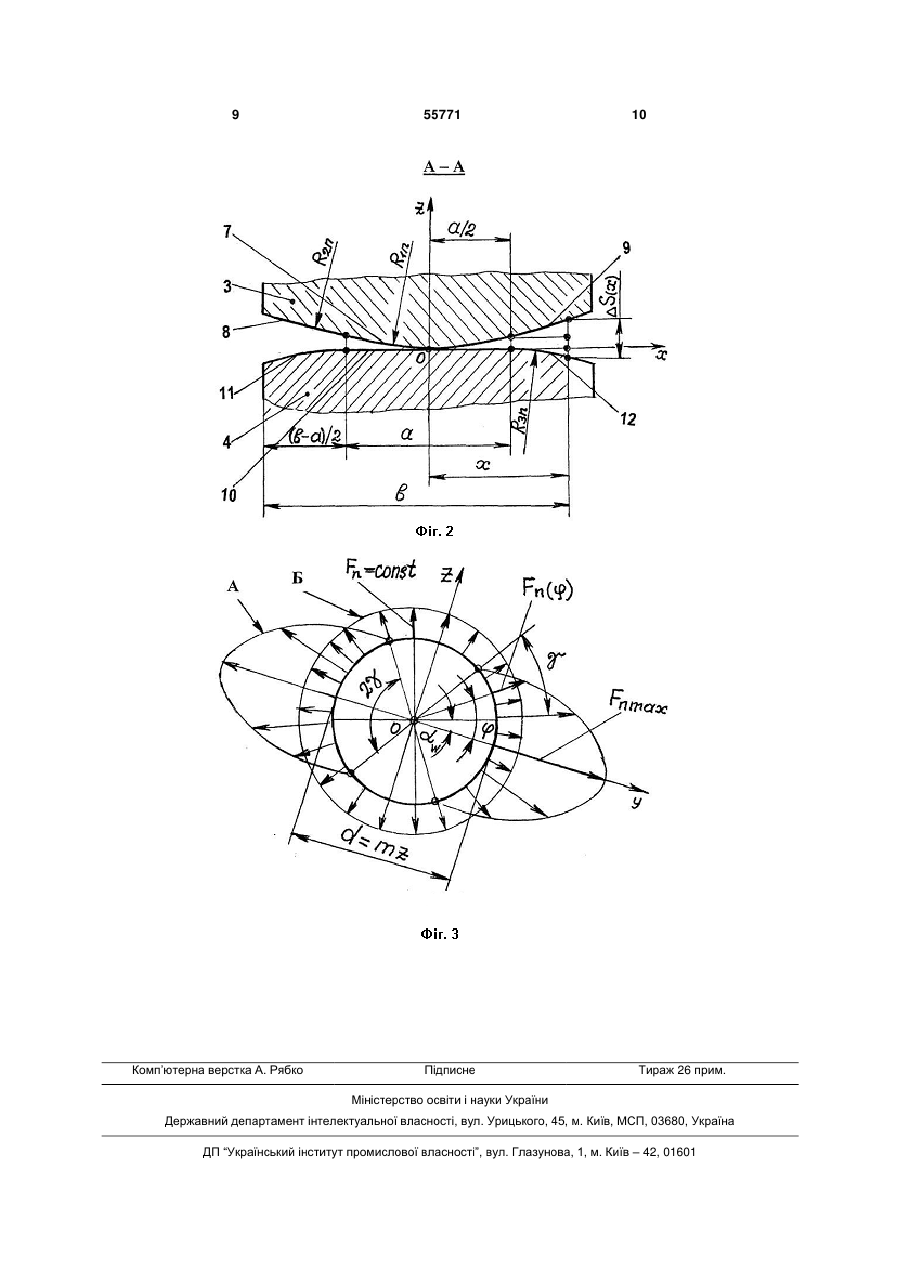

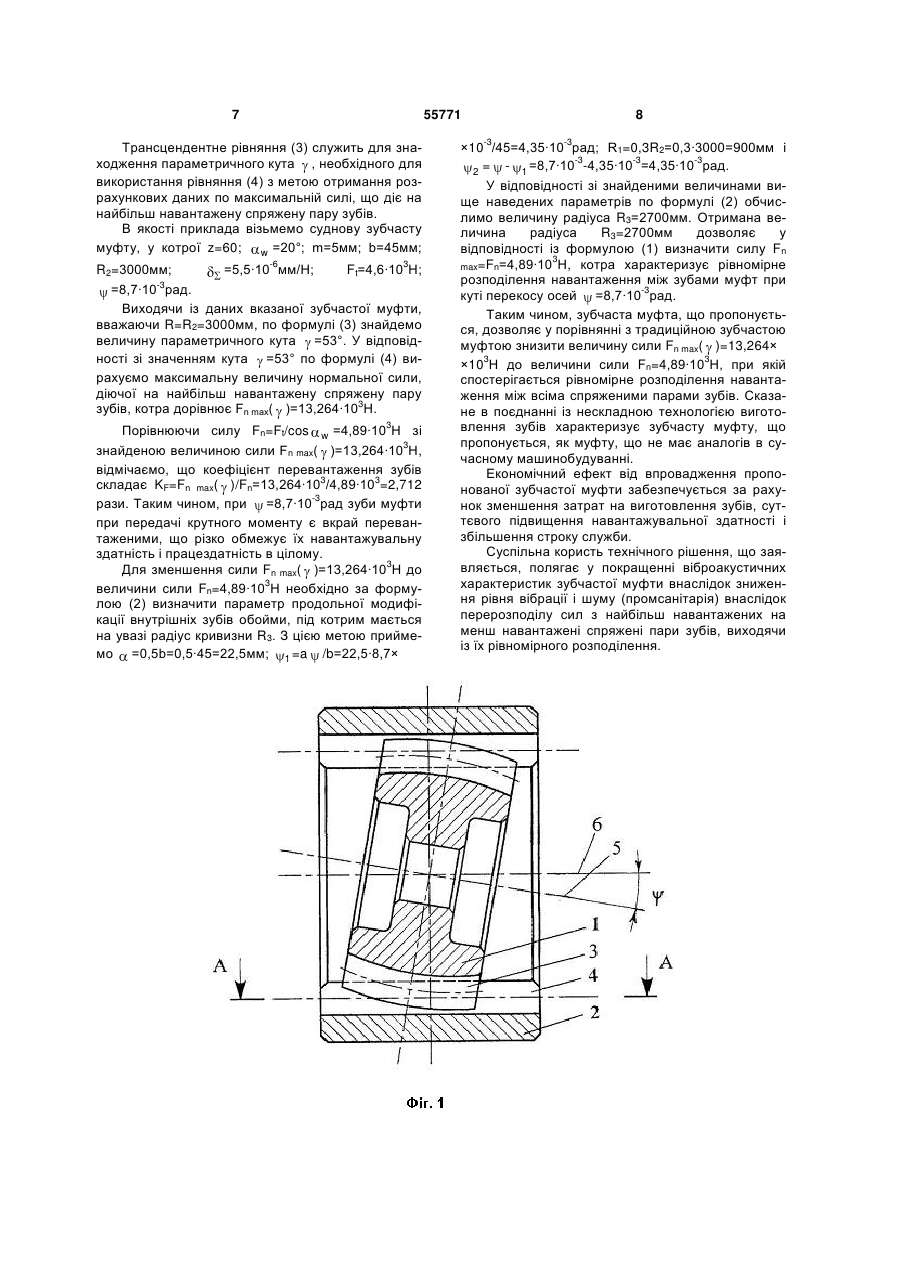

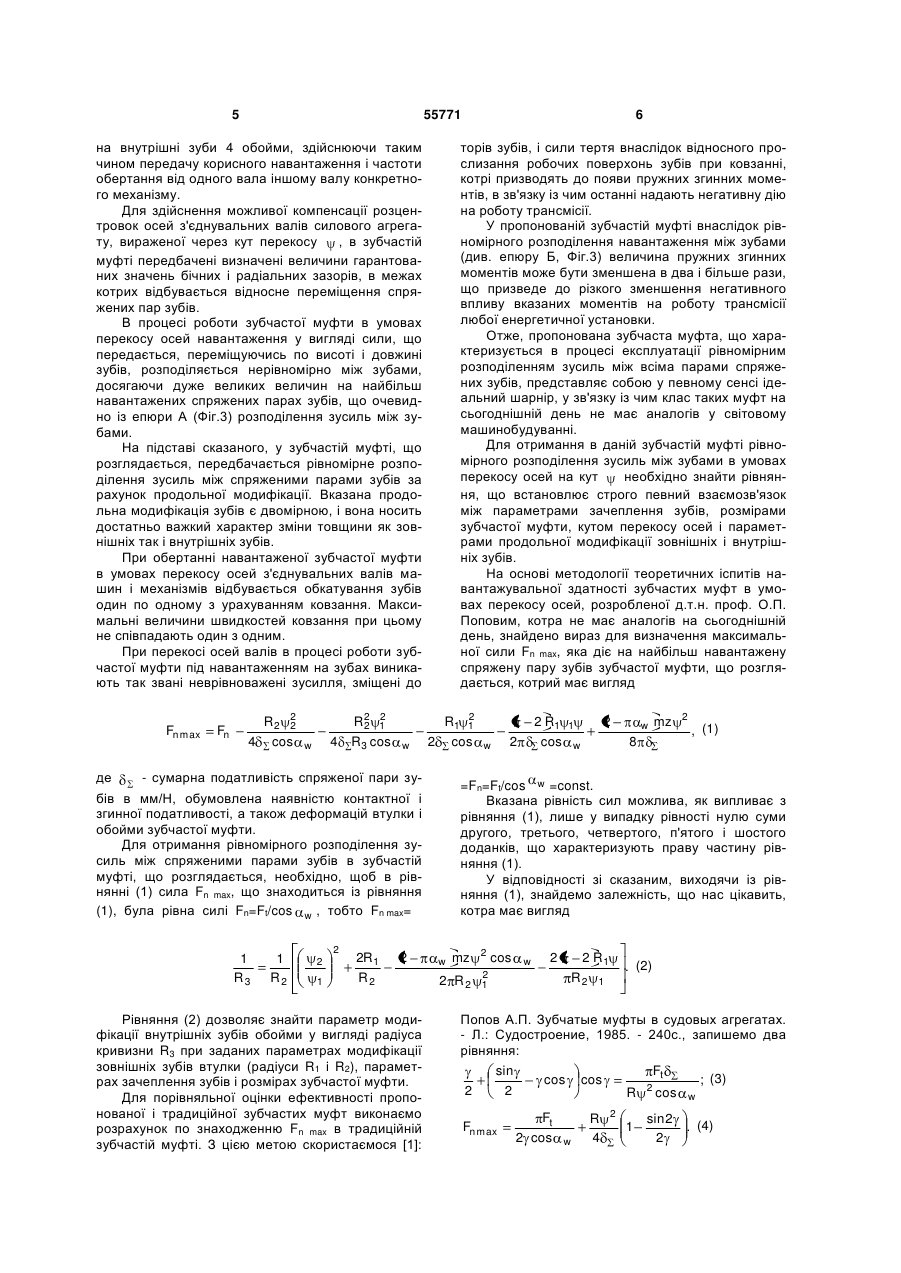

Зубчаста муфта, що складається із втулки з зовнішніми зубами, які характеризуються змінною кривизною твірних їх бічних поверхонь у будь-якій довільно взятій точці, та охоплюючої її і кінематич 3 55771 характеризуються змінною кривизною твірних їх бічних поверхонь у будь - якій довільно взятій точці, та охоплюючої її і кінематично зв'язаної з нею обойми з прямими внутрішніми зубами, зовнішні зуби втулки в середній частині на довжині а виконані бочкоподібними з радіусом кривизни R1, а на 1 R3 де b - довжина зубів; 2 1 R2 2 1 2R1 R2 2 =(5...15)·10-3 рад-задана величина кута перекосу осей; 2 = - 1 - кут перекосу осей в межах торцевої ділянки зубів довжиною (b-а)/2; 1 =а /b - кут перекосу осей в межах довжини а; m - модуль зачеплення; w - кут зачеплення; z - число зубів; R1=(0,3...0,5)R2 і а=(0,3...0,5)6 - приймається. Порівняльний аналіз з прототипом показує, що зубчаста муфта, котра заявляється, складається із втулки з зовнішніми зубами, яка характеризуються змінною кривизною твірних їх бічних поверхонь у будь - якій довільно взятій точці, та охоплюючої її і кінематично зв'язаної з нею обойми з прямими внутрішніми зубами, котрі знаходяться між собою в зачепленні, яка відрізняється тим, що зовнішні зуби втулки в середній частині на довжині а виконані бочкоподібними з радіусом кривизни R1, а на ділянках довжиною (b-а)/2, прилеглих до торців зубів, з радіусом кривизни R2, при цьому R1
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed clutch
Автори англійськоюPopov Oleksii Pavlovych, Popova Larysa Oleksievna, Savenkov Oleh Ihorovych
Назва патенту російськоюЗубчатая муфта
Автори російськоюПопов Алексей Павлович, Попова Лариса Алексеевна, Савенков Олег Игоревич
МПК / Мітки
МПК: F16D 1/00
