Побутовий вимикач

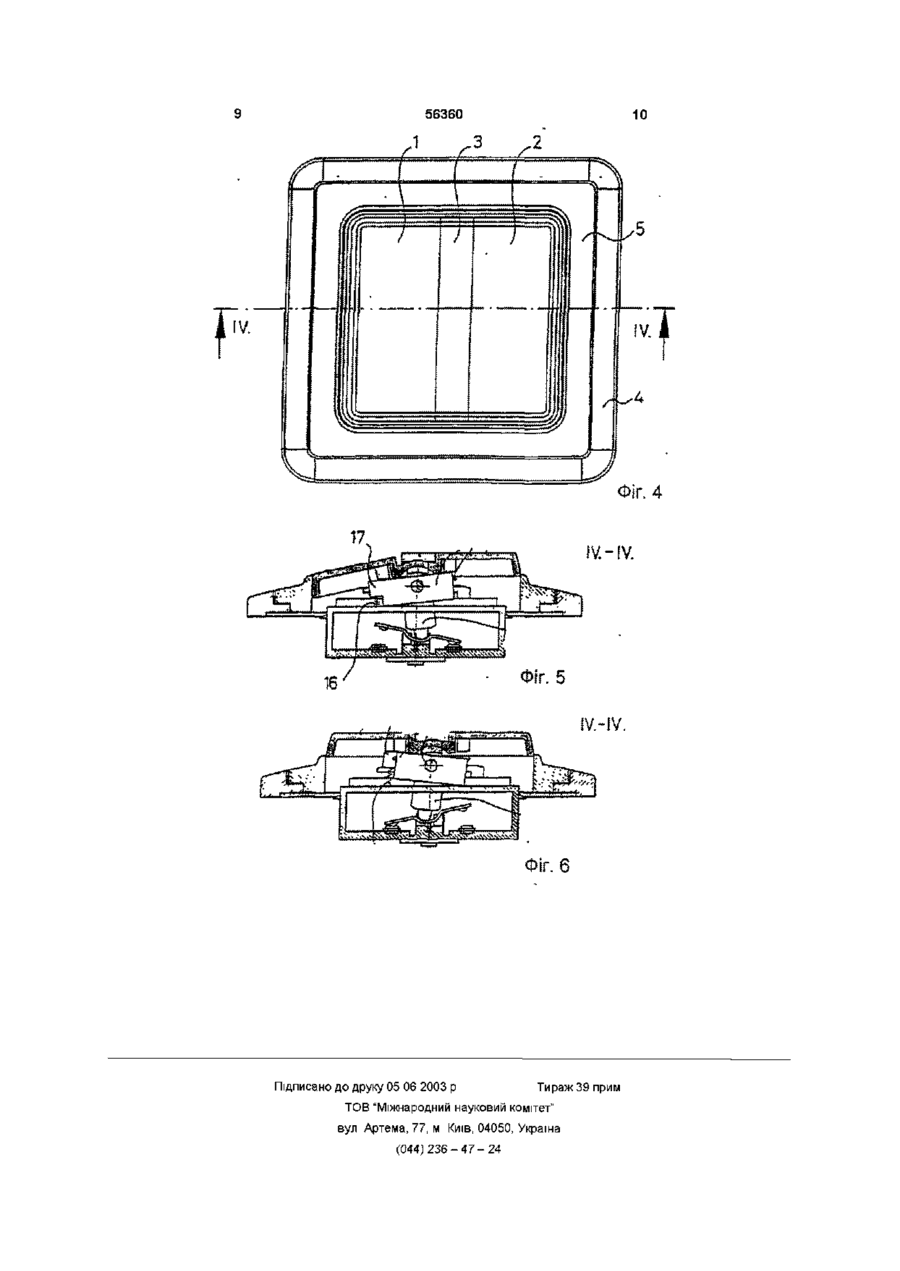

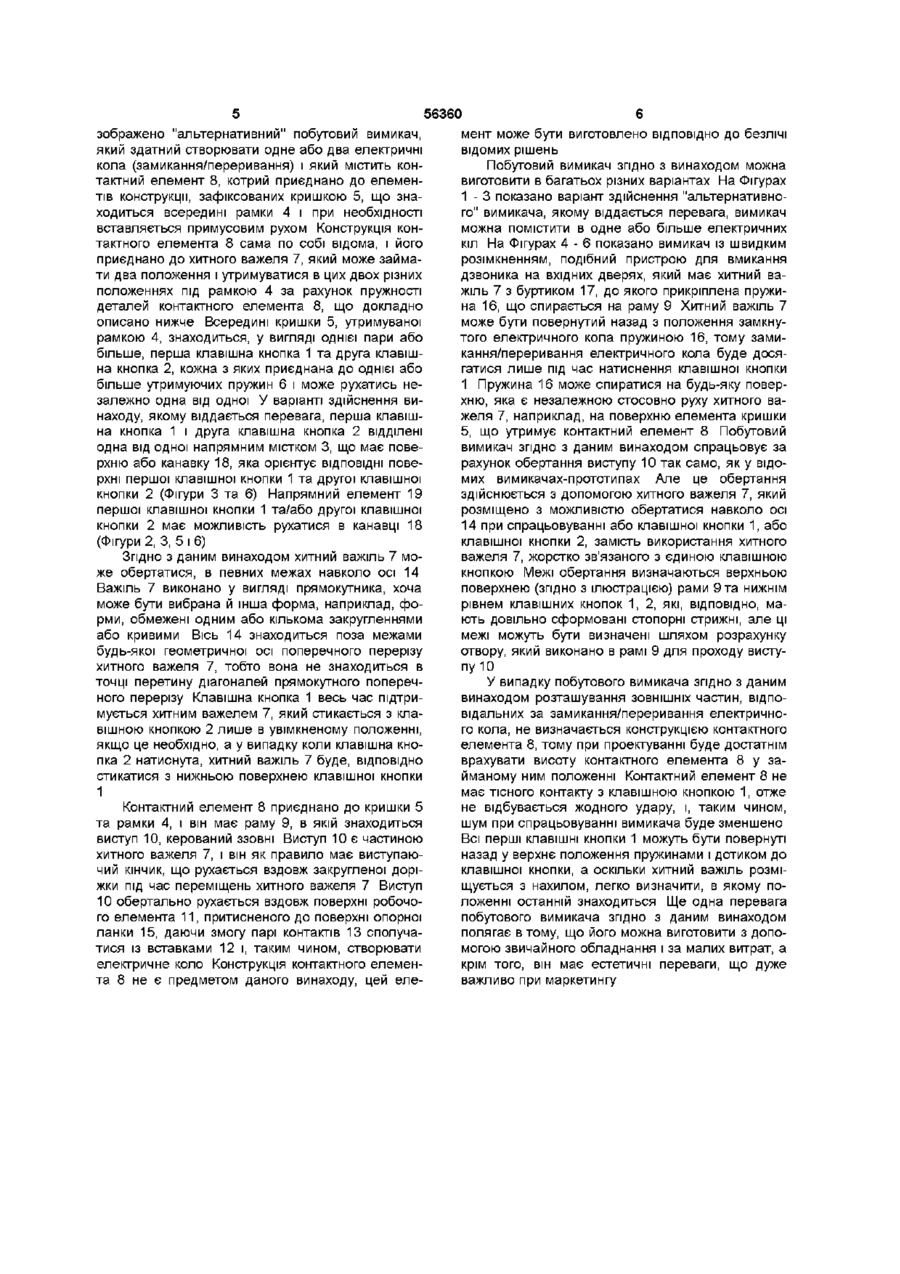

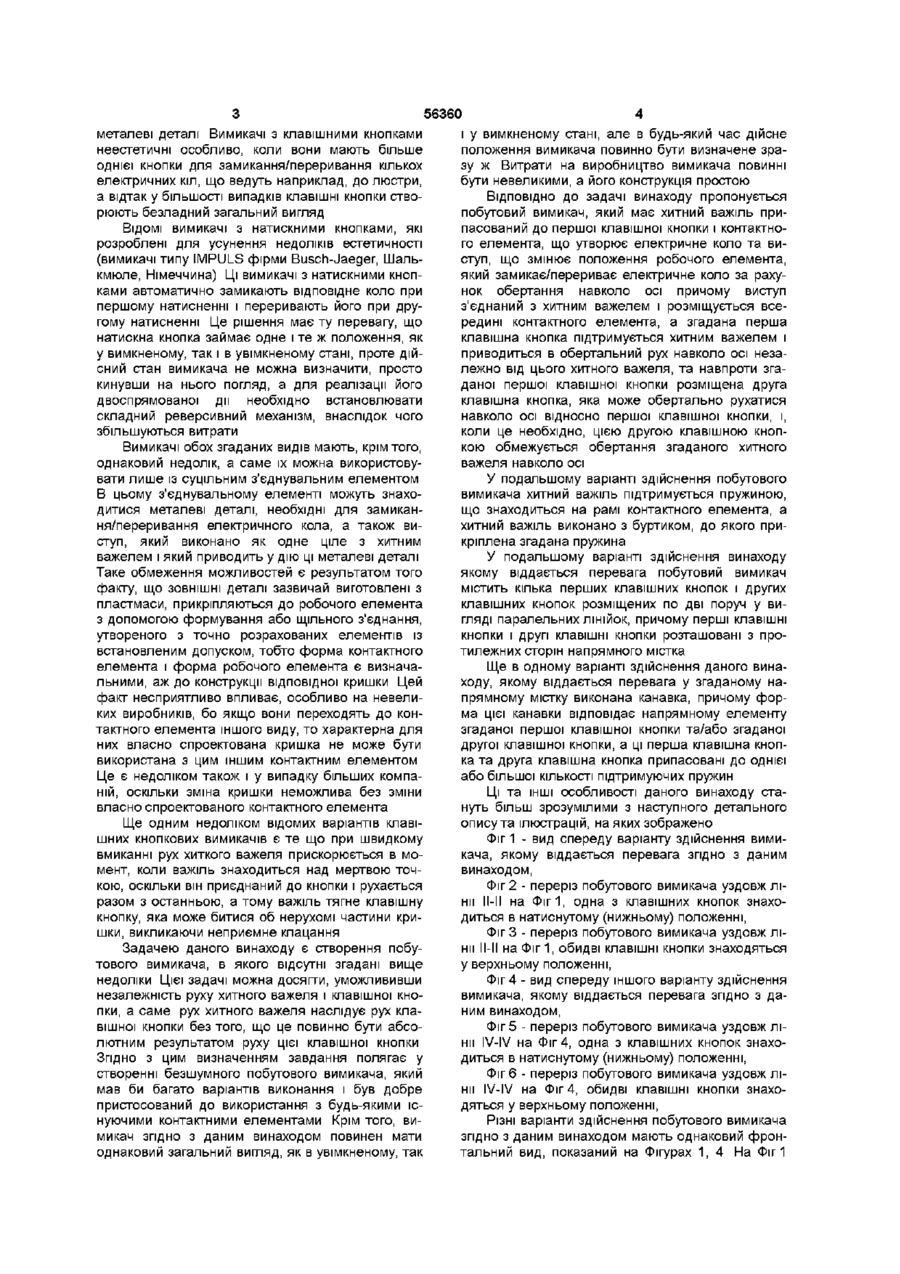

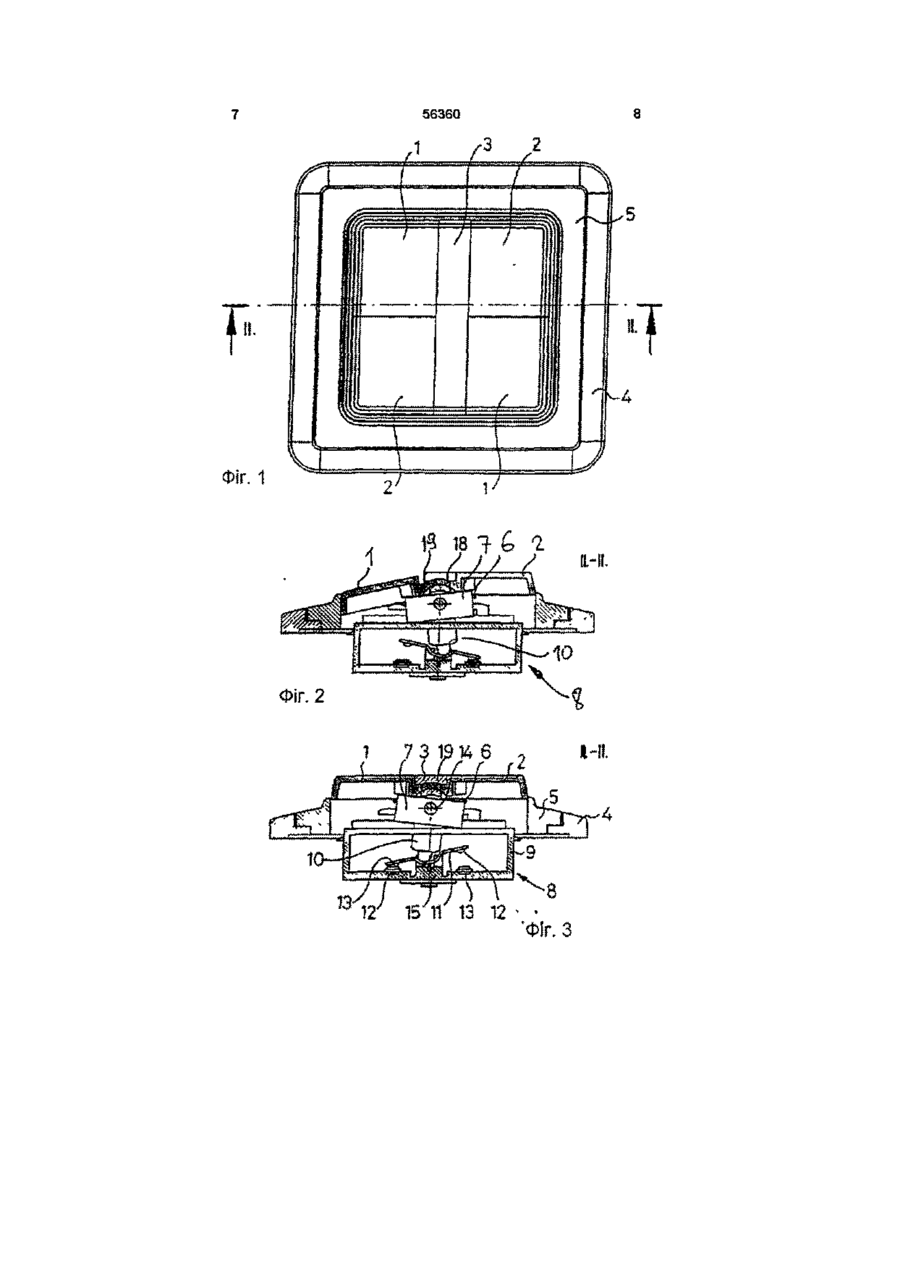

1 Побутовий вимикач, до складу якого входять хитний важіль (7), припасований до першої клавішної кнопки (1) і контактного елемента (8), що утворює електричне коло та виступ (10), що змінює положення робочого елемента (11), який за рахунок обертання навколо осі (14) замикає/перериває електричне коло, причому виступ (10) з'єднаний з хитним важелем (7) і розміщується всередині контактного елемента (8), який відрізняється тим, що згадана перша клавішна кнопка (1) підтримується хитним важелем (7) і приводиться в обертальний рух навколо осі незалежно від хитного важеля (7), а навпроти згаданої першої клавішної кнопки (1) розміщена друга клавішна кнопка (2), яка може обертально рухатись навколо осі, відносно першої клавішної кнопки (1), і, коли це необхідно, цією другою клавішною кнопкою (2) обмежується обертання згаданого хитного важеля (7) навколо осі (14) 2 Побутовий вимикач за п 1, який відрізняється тим, що згаданий хитний важіль (7) підтримується пружиною (16), яка знаходиться на рамі (9) згаданого контактного елемента (8) 3 Побутовий вимикач за п 2, який відрізняється тим, що згаданий хитний важіль (7) виконано з буртиком (17), до якого прикріплена згадана пружина (16) 4 Побутовий вимикач за будь-яким з попередніх пунктів, який відрізняється тим, що він містить кілька перших клавішних кнопок (1) і других клавішних кнопок (2), розміщених по дві поруч у вигляді паралельних ЛІНІЙОК 5 Побутовий вимикач за пп 1-4, який відрізняється тим, що він містить кілька перших клавішних кнопок (1) і других клавішних кнопок (2), розташованих з протилежних сторін напрямного містка (3) 6 Побутовий вимикач за п 5, який відрізняється тим, що у згаданому напрямному містку (3) виконана канавка (18), причому форма цієї канавки (18) відповідає напрямному елементу згаданої першої клавішної кнопки (1) та/або згаданої другої клавішної кнопки (2) 7 Побутовий вимикач за будь-яким з попередніх пунктів, який відрізняється тим, що згадана перша клавішна кнопка (1) і згадана друга клавішна кнопка (2) припасовані до однієї або більшої КІЛЬКОСТІ підтримуючих пружин (16) О о (О со (О ю Винахід стосується побутового вимикача, до складу якого входить хитний важіль, приєднаний до клавішної кнопки та з'єднувального елемента, що утворює електричне коло, причому всередині з'єднувального елемента розміщується виступ, який приєднано до хитного важеля і який змінює положення робочого елемента, що перериває/замикає згадане електричне коло за рахунок обертання навколо осі В найбільш поширених видах побутових вимикачів, що застосовуються в господарчо-побутових приміщеннях для вмикання освітлення та інших потреб, пов'язаних із вмиканням/вимиканням, використовуються клавішні кнопки, жорстко зв'язані з хитним важелем, котрий здійснює замикання контактних елементів та утворює електричне коло з допомогою елемента, який приводиться в дію виступом Такі вимикачі виготовляються німецькою фірмою Gira (патент DE 4209623 С1) Вимикач із клавішною кнопкою, яка обертається навколо однієї осі, має просту будову і масово виробляється при незначних витратах Проте суттєвою вимогою до його роботи є швидке затискання і роз'єднання контактних елементів, чи то за допомогою пружного елемента, чи безпосередньо хитним важелем, оскільки в іншому разі в момент замикання/переривання електричного кола буде утворюватися електрична дуга яка інтенсивно ушкоджує 56360 металеві деталі Вимикачі з клавішними кнопками і у вимкненому стані, але в будь-який час дійсне неестетичні особливо, коли вони мають більше положення вимикача повинно бути визначене зраоднієї кнопки для замикання/переривання кількох зу ж Витрати на виробництво вимикача повинні електричних кіл, що ведуть наприклад, до люстри, бути невеликими, а його конструкція простою а відтак у більшості випадків клавішні кнопки ствоВІДПОВІДНО ДО задачі винаходу пропонується рюють безладний загальний вигляд побутовий вимикач, який має хитний важіль припасований до першої клавішної кнопки і контактноВІДОМІ вимикачі з натискними кнопками, які го елемента, що утворює електричне коло та вирозроблені для усунення недоліків естетичності ступ, що змінює положення робочого елемента, (вимикачі типу IMPULS фірми Busch-Jaeger, Шальякий замикає/перериває електричне коло за рахукмюле, Німеччина) Ці вимикачі з натискними кнопнок обертання навколо осі причому виступ ками автоматично замикають відповідне коло при з'єднаний з хитним важелем і розміщується всепершому натисненні і переривають його при друредині контактного елемента, а згадана перша гому натисненні Це рішення має ту перевагу, що клавішна кнопка підтримується хитним важелем і натискна кнопка займає одне і те ж положення, як приводиться в обертальний рух навколо осі незау вимкненому, так і в увімкненому стані, проте дійлежно від цього хитного важеля, та навпроти згасний стан вимикача не можна визначити, просто даної першої клавішної кнопки розміщена друга кинувши на нього погляд, а для реалізації його клавішна кнопка, яка може обертально рухатися двоспрямованої дії необхідно встановлювати навколо осі відносно першої клавішної кнопки, і, складний реверсивний механізм, внаслідок чого коли це необхідно, цією другою клавішною кнопзбільшуються витрати кою обмежується обертання згаданого хитного Вимикачі обох згаданих видів мають, крім того, важеля навколо осі однаковий недолік, а саме їх можна використову вати лише із суцільним з'єднувальним елементом В цьому з'єднувальному елементі можуть знаходитися металеві деталі, необхідні для замикання/переривання електричного кола, а також виступ, який виконано як одне ціле з хитним важелем і який приводить у дію ці металеві деталі Таке обмеження можливостей є результатом того факту, що ЗОВНІШНІ деталі зазвичай виготовлені з пластмаси, прикріпляються до робочого елемента з допомогою формування або щільного з'єднання, утвореного з точно розрахованих елементів із встановленим допуском, тобто форма контактного елемента і форма робочого елемента є визначальними, аж до конструкції відповідної кришки Цей факт несприятливо впливає, особливо на невеликих виробників, бо якщо вони переходять до контактного елемента іншого виду, то характерна для них власно спроектована кришка не може бути використана з цим іншим контактним елементом Це є недоліком також і у випадку більших компаній, оскільки зміна кришки неможлива без зміни власно спроектованого контактного елемента Ще одним недоліком відомих варіантів клавішних кнопкових вимикачів є те що при швидкому вмиканні рух хиткого важеля прискорюється в момент, коли важіль знаходиться над мертвою точкою, оскільки він приєднаний до кнопки і рухається разом з останньою, а тому важіль тягне клавішну кнопку, яка може битися об нерухомі частини кришки, викликаючи неприємне клацання Задачею даного винаходу є створення побутового вимикача, в якого відсутні згадані вище недоліки Цієї задачі можна досягти, уможлививши незалежність руху хитного важеля і клавішної кнопки, а саме рух хитного важеля наслідує рух клавішної кнопки без того, що це повинно бути абсолютним результатом руху цієї клавішної кнопки Згідно З ЦИМ визначенням завдання полягає у створенні безшумного побутового вимикача, який мав би багато варіантів виконання і був добре пристосований до використання з будь-якими існуючими контактними елементами Крім того, вимикач згідно з даним винаходом повинен мати однаковий загальний вигляд, як в увімкненому, так У подальшому варіанті здійснення побутового вимикача хитний важіль підтримується пружиною, що знаходиться на рамі контактного елемента, а хитний важіль виконано з буртиком, до якого прикріплена згадана пружина У подальшому варіанті здійснення винаходу якому віддається перевага побутовий вимикач містить кілька перших клавішних кнопок і других клавішних кнопок розміщених по дві поруч у вигляді паралельних ЛІНІЙОК, причому перші клавішні кнопки і другі клавішні кнопки розташовані з протилежних сторін напрямного містка Ще в одному варіанті здійснення даного винаходу, якому віддається перевага у згаданому напрямному містку виконана канавка, причому форма цієї канавки відповідає напрямному елементу згаданої першої клавішної кнопки та/або згаданої другої клавішної кнопки, а ці перша клавішна кнопка та друга клавішна кнопка припасовані до однієї або більшої КІЛЬКОСТІ підтримуючих пружин Ці та ІНШІ особливості даного винаходу стануть більш зрозумілими з наступного детального опису та ілюстрацій, на яких зображено Фіг 1 - вид спереду варіанту здійснення вимикача, якому віддається перевага згідно з даним винаходом, Фіг 2 - переріз побутового вимикача уздовж лінії ІІ-ІІ на Ф і г 1 , одна з клавішних кнопок знаходиться в натиснутому (нижньому) положенні, Фіг 3 - переріз побутового вимикача уздовж лінії ІІ-ІІ на Фіг 1, обидві клавішні кнопки знаходяться у верхньому положенні, Фіг 4 - вид спереду іншого варіанту здійснення вимикача, якому віддається перевага згідно з даним винаходом, Фіг 5 - переріз побутового вимикача уздовж лінії IV-IV на Фіг 4, одна з клавішних кнопок знаходиться в натиснутому (нижньому) положенні, Фіг 6 - переріз побутового вимикача уздовж лінії IV-IV на Фіг 4, обидві клавішні кнопки знаходяться у верхньому положенні, РІЗНІ варіанти здійснення побутового вимикача згідно з даним винаходом мають однаковий фронтальний вид, показаний на Фігурах 1, 4 На Фіг 1 56360 мент може бути виготовлено ВІДПОВІДНО до безлічі відомих рішень Побутовий вимикач згідно з винаходом можна виготовити в багатьох різних варіантах На Фігурах 1 - 3 показано варіант здійснення "альтернативного" вимикача, якому віддається перевага, вимикач можна помістити в одне або більше електричних кіл На Фігурах 4 - 6 показано вимикач із швидким розімкненням, подібний пристрою для вмикання дзвоника на вхідних дверях, який має хитний важіль 7 з буртиком 17, до якого прикріплена пружина 16, що спирається на раму 9 Хитний важіль 7 може бути повернутий назад з положення замкнутого електричного кола пружиною 16, тому замикання/переривання електричного кола буде досягатися лише під час натиснення клавішної кнопки 1 Пружина 16 може спиратися на будь-яку поверхню, яка є незалежною стосовно руху хитного важеля 7, наприклад, на поверхню елемента кришки 5, що утримує контактний елемент 8 Побутовий вимикач згідно з даним винаходом спрацьовує за рахунок обертання виступу 10 так само, як у відомих вимикачах-прототипах Але це обертання здійснюється з допомогою хитного важеля 7, який розміщено з можливістю обертатися навколо осі 14 при спрацьовуванні або клавішної кнопки 1, або клавішної кнопки 2, замість використання хитного важеля 7, жорстко зв'язаного з єдиною клавішною Згідно З даним винаходом хитний важіль 7 мокнопкою Межі обертання визначаються верхньою же обертатися, в певних межах навколо осі 14 поверхнею (згідно З ілюстрацією) рами 9 та нижнім Важіль 7 виконано у вигляді прямокутника, хоча рівнем клавішних кнопок 1, 2, які, ВІДПОВІДНО, маможе бути вибрана й інша форма, наприклад, фоють довільно сформовані стопорні стрижні, але ці рми, обмежені одним або кількома закругленнями межі можуть бути визначені шляхом розрахунку або кривими Вісь 14 знаходиться поза межами отвору, який виконано в рамі 9 для проходу вистубудь-якої геометричної осі поперечного перерізу пу 10 хитного важеля 7, тобто вона не знаходиться в точці перетину діагоналей прямокутного поперечУ випадку побутового вимикача згідно з даним ного перерізу Клавішна кнопка 1 весь час підтривинаходом розташування ЗОВНІШНІХ частин, відпомується хитним важелем 7, який стикається з клавідальних за замикання/переривання електричновішною кнопкою 2 лише в увімкненому положенні, го кола, не визначається конструкцією контактного якщо це необхідно, а у випадку коли клавішна кноелемента 8, тому при проектуванні буде достатнім пка 2 натиснута, хитний важіль 7 буде, ВІДПОВІДНО врахувати висоту контактного елемента 8 у застикатися з нижньою поверхнею клавішної кнопки йманому ним положенні Контактний елемент 8 не 1 має тісного контакту з клавішною кнопкою 1, отже не відбувається жодного удару, і, таким чином, Контактний елемент 8 приєднано до кришки 5 шум при спрацьовуванні вимикача буде зменшено та рамки 4, і він має раму 9, в якій знаходиться Всі перші клавішні кнопки 1 можуть бути повернуті виступ 10, керований ззовні Виступ 10 є частиною назад у верхнє положення пружинами і дотиком до хитного важеля 7, і він як правило має виступаюклавішної кнопки, а оскільки хитний важіль розмічий кінчик, що рухається вздовж закругленої доріщується з нахилом, легко визначити, в якому пожки під час переміщень хитного важеля 7 Виступ ложенні останній знаходиться Ще одна перевага 10 обертально рухається вздовж поверхні робочопобутового вимикача згідно з даним винаходом го елемента 11, притисненого до поверхні опорної полягає втому, що його можна виготовити з дополанки 15, даючи змогу парі контактів 13 сполучамогою звичайного обладнання і за малих витрат, а тися із вставками 12 і, таким чином, створювати крім того, він має естетичні переваги, що дуже електричне коло Конструкція контактного елеменважливо при маркетингу та 8 не є предметом даного винаходу, цей елезображено "альтернативний" побутовий вимикач, який здатний створювати одне або два електричні кола (замикання/переривання) і який містить контактний елемент 8, котрий приєднано до елементів конструкції, зафіксованих кришкою 5, що знаходиться всередині рамки 4 і при необхідності вставляється примусовим рухом Конструкція контактного елемента 8 сама по собі відома, і його приєднано до хитного важеля 7, який може займати два положення і утримуватися в цих двох різних положеннях під рамкою 4 за рахунок пружності деталей контактного елемента 8, що докладно описано нижче Всередині кришки 5, утримуваної рамкою 4, знаходиться, у вигляді однієї пари або більше, перша клавішна кнопка 1 та друга клавішна кнопка 2, кожна з яких приєднана до однієї або більше утримуючих пружин 6 і може рухатись незалежно одна від одної У варіанті здійснення винаходу, якому віддається перевага, перша клавішна кнопка 1 і друга клавішна кнопка 2 відділені одна від одної напрямним містком 3, що має поверхню або канавку 18, яка орієнтує ВІДПОВІДНІ поверхні першої клавішної кнопки 1 та другої клавішної кнопки 2 (Фігури 3 та 6) Напрямний елемент 19 першої клавішної кнопки 1 та/або другої клавішної кнопки 2 має можливість рухатися в канавці 18 (Фігури 2, 3, 5 і 6) 56360 1 /3 /' м 2 / Ґ г Л 5S. / т ФІГ. 1 -и / ^ V W J V If 1 1- 6 8 2 ; ; ; ; / Фіг, 2 1 V ІС'іЧ 1*5 -1O . 1 1 1 1 5 1 3 2 'Фіг. З it 56360 10 Фіг. 4 V.-IV. Фіг. 5 V.-IV. ФІг. 6 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
