Пристрій для перевертання стрічки конвеєра

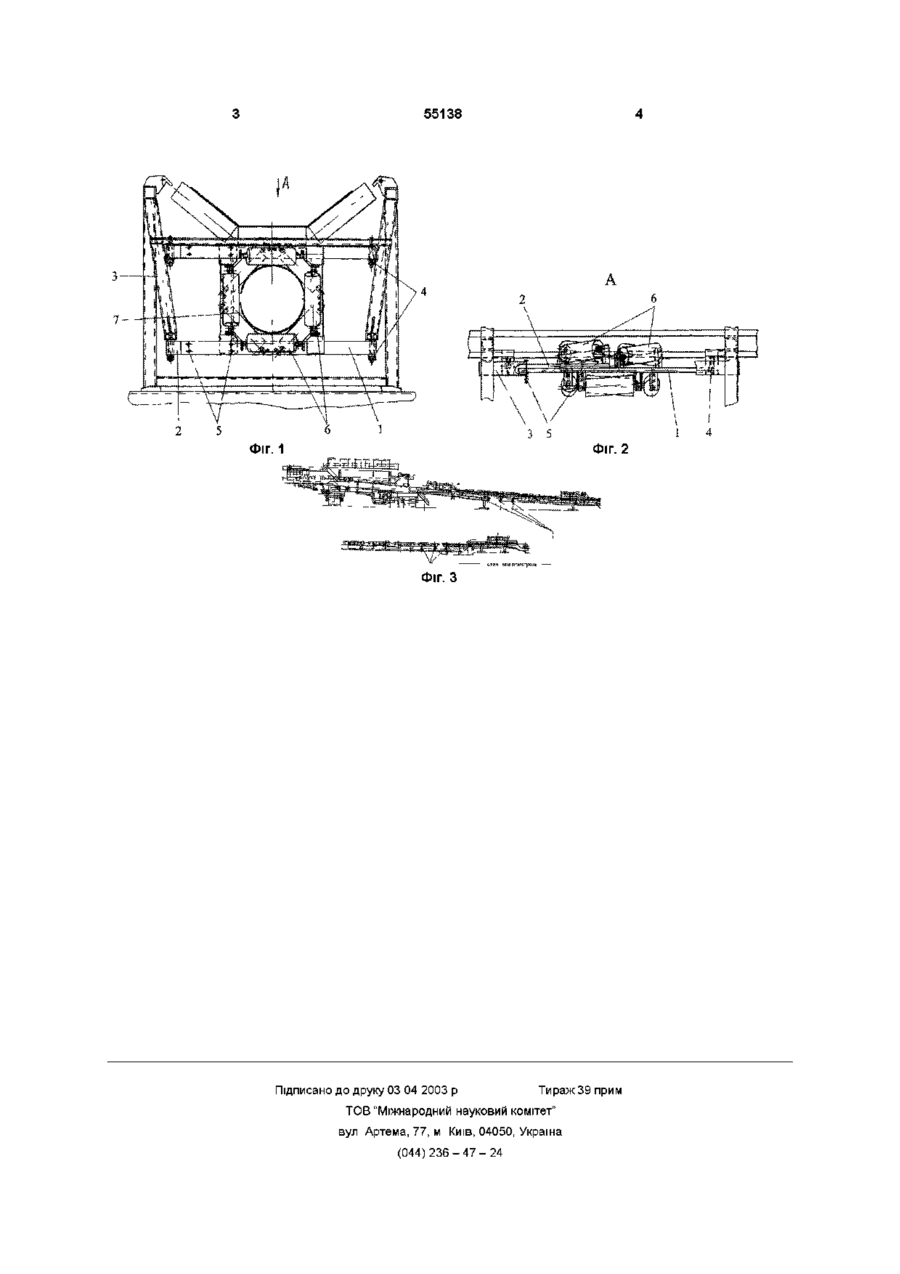

Пристрій для перевертання стрічки конвеєра, що включає розташовані по колу і з нахилом до площини, перпендикулярної повздовжній осі стрічки, ролики, КІНЦІ осей яких встановлені на державці, який відрізняється тим, що з метою підвищення ефективності використання конвеєра за рахунок спрощення проведення монтажних і ремонтних робіт у процесі експлуатації, державка виконана у вигляді роз'ємної кільцевої обойми, що складається з двох напівобойм, які шарнірно встановлені на рамі, що закріплена на секції конвеєра, і в робочому положенні скріплюються між собою Винахід відноситься до конвеєрного транспорту, а саме до пристроїв для перевертання стрічки конвеєра Відомий пристрій для перевертання стрічки конвеєра, що включає розташовані по колу і з нахилом до площини, перпендикулярної повздовжній осі стрічки, ролики, КІНЦІ яких установлені на державці, причому один кінець осі кожного ролика з'єднаний із державкою шарнірне, а інший за допомогою направляючої, при цьому державка оснащена встановленими на ній з можливістю повертання кільцями, з якими тягами з'єднані КІНЦІ осей роликів, встановлених у направляючих [1] Відомий також пристрій для перевертання стрічки конвеєра, що включає розташовані по окружності і з нахилом до площини, перпендикулярної повздовжній осі стрічки, ролики КІНЦІ осей яких встановлені нерухомо на державці, виконаній у вигляді спіралі, КІНЦІ якої з'єднані за допомогою розпірних елементів [2] У відомих пристроях ролики знаходяться в постійному контакті зі стрічкою, що ускладнює ремонт і заміну стрічки і роликів Крім того, при монтажі цих пристроїв на конвеєрі необхідно розрізати стрічку, тому що державки роликів являють собою єдину конструкцію Ціль винаходу - підвищення ефективності використання конвеєра за рахунок спрощення проведення монтажних і ремонтних робіт у процесі експлуатації Це досягається тим, що державка пристрою виконана у вигляді роз'ємної кільцевої обойми, що складається з двох напівобойм, які шарнірно встановлені на рамі, що закріплена на секції конвеєра, і в робочому положенні скріплюються між собою На фіг 1 показаний загальний вигляд запропонованого пристрою, на фіг 2 - вид А на фіг1, на фіг 3 - установка пристроїв для перевертання стрічки на секціях конвеєра Роз'ємна кільцева обойма складається з двох напівобойм 1, 2, встановлених шарнірно на рамі З Напівобойми фіксуються на шарнірах 4 і скріплюються між собою кріпильними елементами 5 На напівобоймі 1 встановлено п'ять роликів 6, на напівобоймі 2 - три ролики, що забезпечує при з'єднаних напівобоймах згортання стрічки 7 у трубу Рама 3 закріплюється на секції конвеєра При виконанні монтажних робіт спочатку монтують раму 3 пристрою, потім на шарніри 4 навішують напівобойми 1 і 2 Напівобойми заводять в робоче положення повертаючи в шарнірах, після чого з'єднують Стрічка конвеєра перед цим повинна бути ослаблена, скручена в трубу і тимчасово зв'язана Після з'єднання напівобойм обв'язку знімають При виконанні ремонтних робіт напівобойми роз'єднують і повертаючи в шарнірах 4 виводять з контакту зі стрічкою не порушуючи її ЦІЛІСНОСТІ В залежності від типу стрічки, що використовується, пристрій для перевертання стрічки може складатися з кількох державок Використані джерела 1 Авторське свідоцтво СРСР №876513, МКИ3 B65G15/64 2 Авторське свідоцтво СРСР №542691, МКИ2 B65G15/64 00 со Ю ю 55138 к lain m u e - p o s » Фіг. З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
