Монтажно-випробувальний корпус ракети

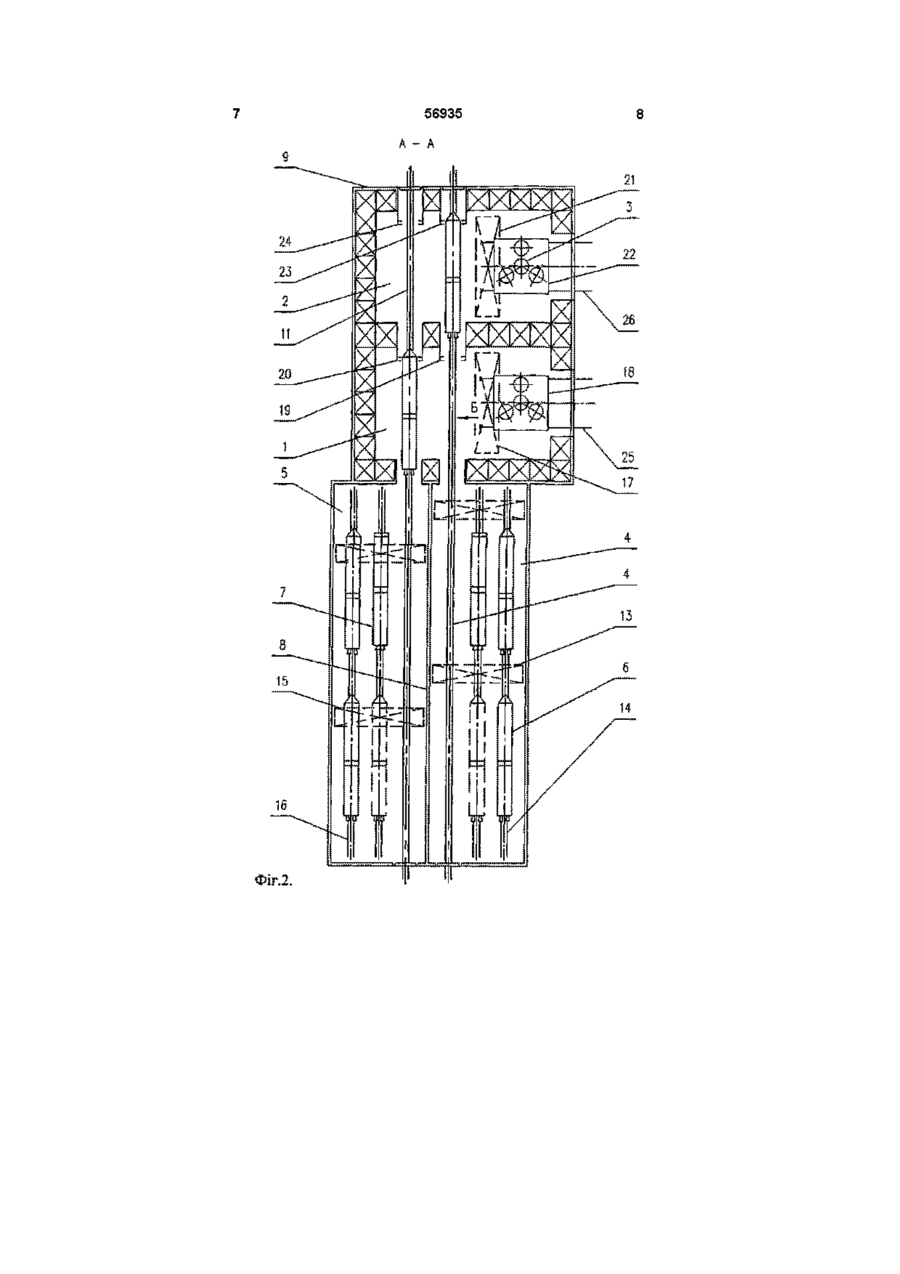

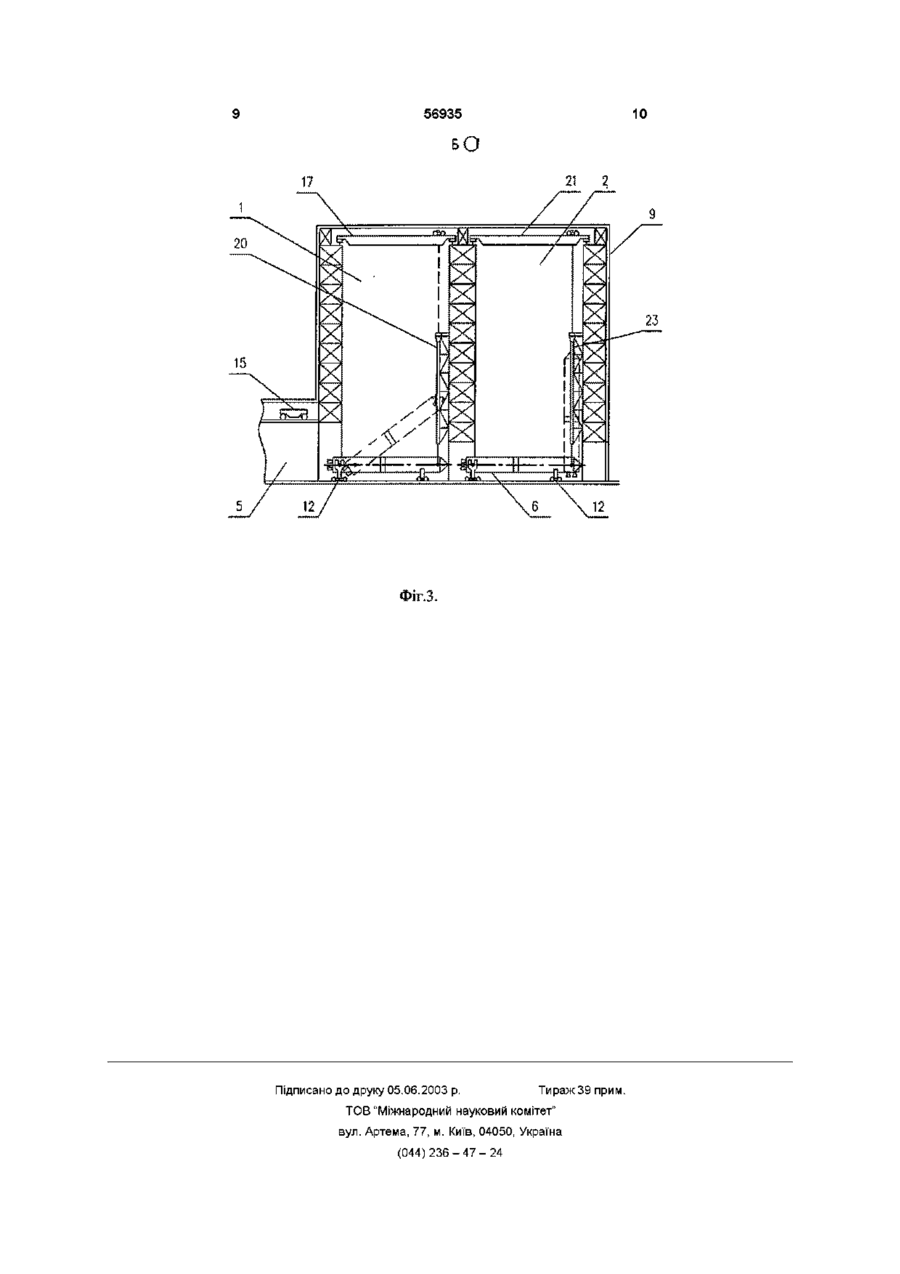

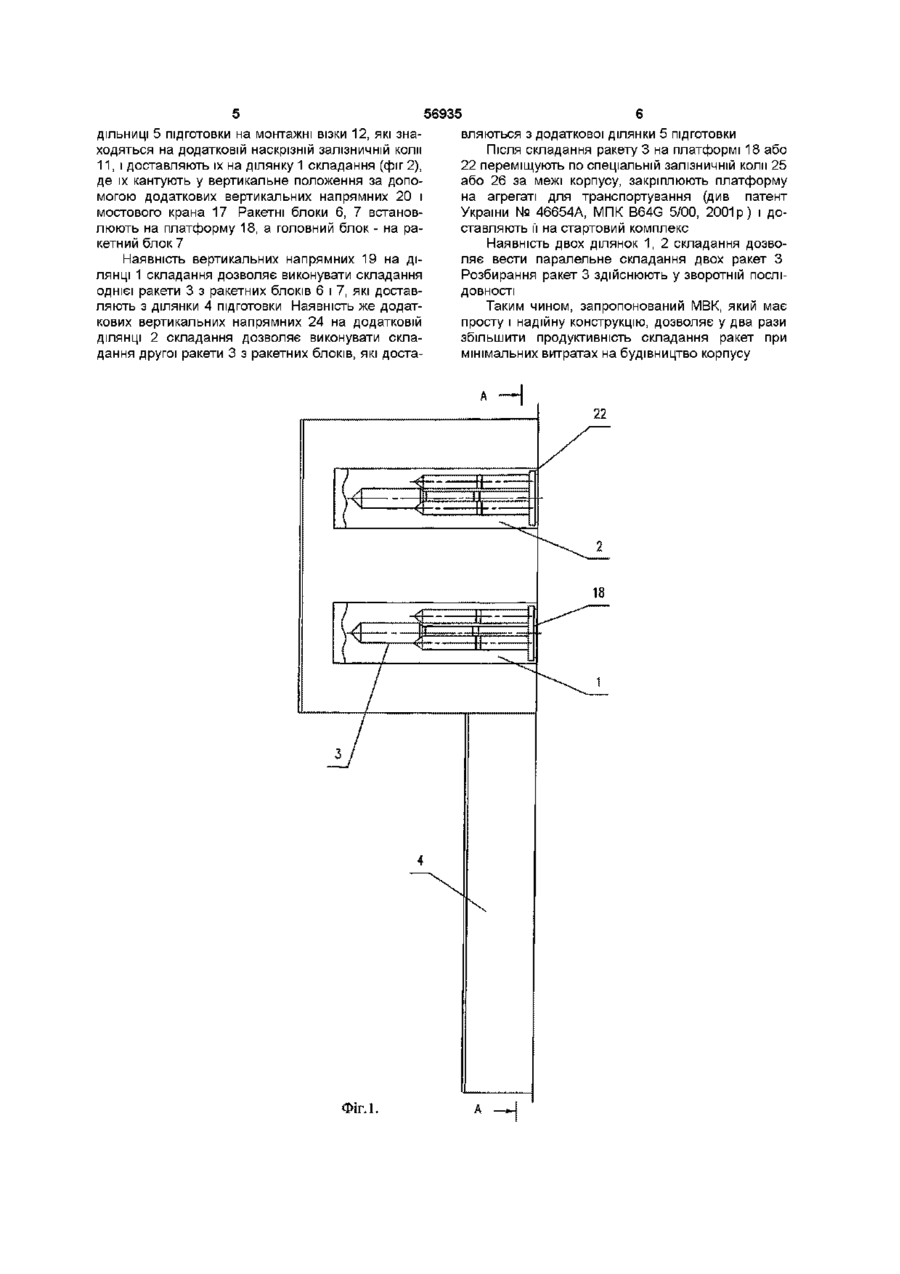

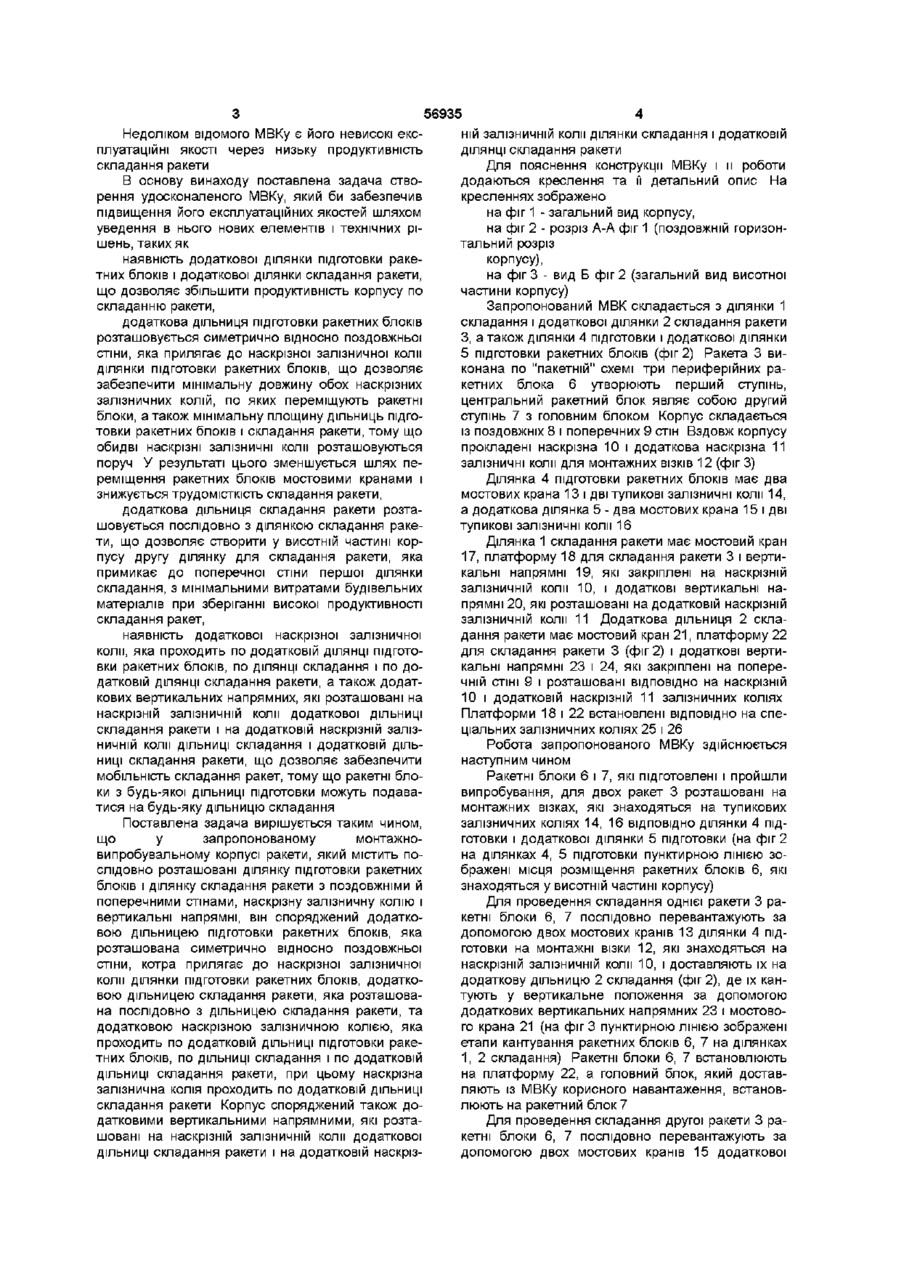

1 Монтажно-випробувальний корпус ракети, що містить послідовно розташовані ділянку підготовки ракетних блоків і ділянку складання ракети з поздовжніми й поперечними стінами, наскрізну залізничну колію та вертикальні напрямні, який відрізняється тим, що він оснащений додатковою ділянкою підготовки ракетних блоків, яка розташована симетрично відносно поздовжньої стіни, що прилягає до наскрізної залізничної коли ділянки підготовки ракетних блоків, додатковою ділянкою складання ракети, яка розташована послідовно з ділянкою складання ракети, і додатковою наскрізною залізничною колією, яка проходить по додат Винахід відноситься до ракетно-космічної галузі, а більш конкретно - до наземного будівництва і може використовуватися для забезпечення вертикального складання ракет важкого класу Відомим Є монтажно-випробувальний корпус ракети, який містить послідовно розташовані дільницю підготовки ракетних блоків і дільницю складання ракети з поздовжніми й поперечними стінами, наскрізну залізничну колію та мостові крани з траверсами (див патент України до заявки № 2002054445 від ЗО 05 2002р, МПК B64G 5/00, Е04Н 5/02) Відомий монтажно-випробувальний корпус (МВК) ракети виконаний у вигляді двох частин низької - для ділянки підготовки ракетних блоків і висотної - для ділянки складання ракети Із низької частини корпусу ракетні блоки доставляються у висотну частину корпусу, де вони кантуються у вертикальне положення і складаються у ракету Кантування ракетних блоків виконується за допомогою двох мостових кранів, через це довжина ділянки складання ракети повинна перевищувати довжину ракетних блоків, що призводить до значних габаритів корпусу плуатаційні якості, такі як великі витрати на утримання технічних систем (освітлення, опалення, вентиляція, пожежегасшня), висока вартість і тривалі строки будівництва корпусу, складна конструкція корпусу через наявність двох мостових кранів у висотній частині Найближчим до запропонованого по технічному рішенню є вибраний як прототип монтажновипробувальний корпус ракети за патентом України до заявки № 2002065053 від 18 06 2002р , МПК B64G 5/00, Е04Н 5/02 Вказаний МВК містить послідовно розташовані ділянку підготовки ракетних блоків і ділянку складання ракети з поздовжніми й поперечними стінами, наскрізну залізничну колію та вертикальні напрямні Наявність вертикальних напрямних, які закріплені на СТІНІ, забезпечує фіксацію гнучкої кранової ПІДВІСКИ, яка виключає розгойдування ракетних блоків у горизонтальній площині, і розміщення хвостової частини ракетного блока у прорізі воріт У результаті цього ділянка складання ракети має мінімальну довжину і габарити Недоліком відомого МВКу є його низькі екс ковій ДІЛЯНЦІ підготовки ракетних блоків, по ДІЛЯНЦІ складання ракети і по додатковій ДІЛЯНЦІ складання ракети, при цьому наскрізна залізнична колія проходить по додатковій ДІЛЯНЦІ складання ракети 2 Монтажно-випробувальний корпус ракети за п 1, який відрізняється тим, що він оснащений додатковими вертикальними напрямними, які розташовані на наскрізній залізничній коли додаткової ділянки складання ракети і на додатковій залізничній коли ділянки складання та додатковій ділянки складання ракети ю СО О> (О ю 56935 Недоліком відомого МВКу є його невисокі ексній залізничній коли ділянки складання і додатковій плуатаційні якості через низьку продуктивність ДІЛЯНЦІ складання ракети складання ракети Для пояснення конструкції МВКу і и роботи В основу винаходу поставлена задача ствододаються креслення та її детальний опис На рення удосконаленого МВКу, який би забезпечив кресленнях зображено підвищення його експлуатаційних якостей шляхом на фіг 1 - загальний вид корпусу, уведення в нього нових елементів і технічних ріна фіг 2 - розріз А-А фіг 1 (поздовжній горизоншень, таких як тальний розріз наявність додаткової ділянки підготовки ракекорпусу), тних блоків і додаткової ділянки складання ракети, на фіг 3 - вид Б фіг 2 (загальний вид висотної що дозволяє збільшити продуктивність корпусу по частини корпусу) складанню ракети, Запропонований МВК складається з ділянки 1 складання і додаткової ділянки 2 складання ракети додаткова дільниця підготовки ракетних блоків З, а також ділянки 4 підготовки і додаткової ділянки розташовується симетрично відносно поздовжньої 5 підготовки ракетних блоків (фіг 2) Ракета 3 вистіни, яка прилягає до наскрізної залізничної коли конана по "пакетній" схемі три периферійних раділянки підготовки ракетних блоків, що дозволяє кетних блока 6 утворюють перший ступінь, забезпечити мінімальну довжину обох наскрізних центральний ракетний блок являє собою другий залізничних колій, по яких переміщують ракетні ступінь 7 з головним блоком Корпус складається блоки, а також мінімальну площину дільниць підгоіз поздовжніх 8 і поперечних 9 стін Вздовж корпусу товки ракетних блоків і складання ракети, тому що прокладені наскрізна 10 і додаткова наскрізна 11 обидві наскрізні залізничні коли розташовуються залізничні коли для монтажних ВІЗКІВ 12 (фіг 3) поруч У результаті цього зменшується шлях переміщення ракетних блоків мостовими кранами і Ділянка 4 підготовки ракетних блоків має два знижується трудомісткість складання ракети, мостових крана 13 і дві тупикові залізничні коли 14, а додаткова ділянка 5 - два мостових крана 15 і дві додаткова дільниця складання ракети розтатупикові залізничні коли 16 шовується послідовно з ділянкою складання ракети, що дозволяє створити у висотній частині корДілянка 1 складання ракети має мостовий кран пусу другу ділянку для складання ракети, яка 17, платформу 18 для складання ракети 3 і вертипримикає до поперечної стіни першої ділянки кальні напрямні 19, які закріплені на наскрізній складання, з мінімальними витратами будівельних залізничній коли 10, і додаткові вертикальні наматеріалів при зберіганні високої продуктивності прямні 20, які розташовані на додатковій наскрізній складання ракет, залізничній коли 11 Додаткова дільниця 2 складання ракети має мостовий кран 21, платформу 22 наявність додаткової наскрізної залізничної для складання ракети 3 (фіг 2) і додаткові вертиколи, яка проходить по додатковій ДІЛЯНЦІ ПІДГОТОкальні напрямні 23 і 24, які закріплені на попереВКИ ракетних блоків, по ДІЛЯНЦІ складання і по дочній СТІНІ 9 і розташовані ВІДПОВІДНО на наскрізній датковій ДІЛЯНЦІ складання ракети, а також додат10 і додатковій наскрізній 11 залізничних коліях кових вертикальних напрямних, які розташовані на Платформи 18 і 22 встановлені ВІДПОВІДНО на спенаскрізній залізничній коли додаткової ДІЛЬНИЦІ ціальних залізничних коліях 25 і 26 складання ракети і на додатковій наскрізній залізничній коли ДІЛЬНИЦІ складання і додатковій ДІЛЬРобота запропонованого МВКу здійснюється НИЦІ складання ракети, що дозволяє забезпечити наступним чином мобільність складання ракет, тому що ракетні блоРакетні блоки 6 і 7, які підготовлені і пройшли ки з будь-якої ДІЛЬНИЦІ підготовки можуть подававипробування, для двох ракет 3 розташовані на тися на будь-яку дільницю складання монтажних візках, які знаходяться на тупикових залізничних коліях 14, 16 ВІДПОВІДНО ДІЛЯНКИ 4 підПоставлена задача вирішується таким чином, готовки і додаткової ділянки 5 підготовки (на фіг 2 що у запропонованому монтажнона ділянках 4, 5 підготовки пунктирною ЛІНІЄЮ зовипробувальному корпусі ракети, який містить пображені місця розміщення ракетних блоків 6, які слідовно розташовані ділянку підготовки ракетних знаходяться у висотній частині корпусу) блоків і ділянку складання ракети з поздовжніми й поперечними стінами, наскрізну залізничну колію і Для проведення складання однієї ракети 3 равертикальні напрямні, він споряджений додаткокетні блоки 6, 7 послідовно перевантажують за вою дільницею підготовки ракетних блоків, яка допомогою двох мостових кранів 13 ділянки 4 підрозташована симетрично відносно поздовжньої готовки на монтажні візки 12, які знаходяться на стіни, котра прилягає до наскрізної залізничної наскрізній залізничній коли 10, і доставляють їх на коли ділянки підготовки ракетних блоків, додаткододаткову дільницю 2 складання (фіг 2), де їх канвою дільницею складання ракети, яка розташоватують у вертикальне положення за допомогою на послідовно з дільницею складання ракети, та додаткових вертикальних напрямних 23 і мостовододатковою наскрізною залізничною колією, яка го крана 21 (на фіг 3 пунктирною ЛІНІЄЮ зображені проходить по додатковій ДІЛЬНИЦІ ПІДГОТОВКИ ракеетапи кантування ракетних блоків 6, 7 на ділянках тних блоків, по ДІЛЬНИЦІ складання і по додатковій 1, 2 складання) Ракетні блоки 6, 7 встановлюють ДІЛЬНИЦІ складання ракети, при цьому наскрізна на платформу 22, а головний блок, який доставзалізнична колія проходить по додатковій ДІЛЬНИЦІ ляють із МВКу корисного навантаження, встановскладання ракети Корпус споряджений також долюють на ракетний блок 7 датковими вертикальними напрямними, які розтаДля проведення складання другої ракети 3 рашовані на наскрізній залізничній коли додаткової кетні блоки 6, 7 послідовно перевантажують за ДІЛЬНИЦІ складання ракети і на додатковій наскріздопомогою двох мостових кранів 15 додаткової ДІЛЬНИЦІ 5 підготовки на монтажні візки 12, які знаходяться на додатковій наскрізній залізничній коли 11,і доставляють їх на ділянку 1 складання (фіг 2), де їх кантують у вертикальне положення за допомогою додаткових вертикальних напрямних 20 і мостового крана 17 Ракетні блоки 6, 7 встановлюють на платформу 18, а головний блок - на ракетний блок 7 Наявність вертикальних напрямних 19 на ДІЛЯНЦІ 1 складання дозволяє виконувати складання однієї ракети 3 з ракетних блоків 6 і 7, які доставляють з ділянки 4 підготовки Наявність же додаткових вертикальних напрямних 24 на додатковій ДІЛЯНЦІ 2 складання дозволяє виконувати складання другої ракети 3 з ракетних блоків, які доста ФІГ.1. 56935 вляються з додаткової ділянки 5 підготовки Після складання ракету 3 на платформі 18 або 22 переміщують по спеціальній залізничній коли 25 або 26 за межі корпусу, закріплюють платформу на агрегаті для транспортування (див патент України № 46654А, МПК B64G 5/00, 2001 р) і доставляють її на стартовий комплекс Наявність двох ділянок 1, 2 складання дозволяє вести паралельне складання двох ракет З Розбирання ракет 3 здійснюють у зворотній ПОСЛІДОВНОСТІ Таким чином, запропонований МВК, який має просту і надійну конструкцію, дозволяє у два рази збільшити продуктивність складання ракет при мінімальних витратах на будівництво корпусу 56935 ФІГ.2. 56935 10 БО 2 2 1 Фіг.З. Підписано до друку 05.06.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236-47-24
