Машина для розпорювання ниткових з’єднань деталей швейного та взуттєвого виробництва

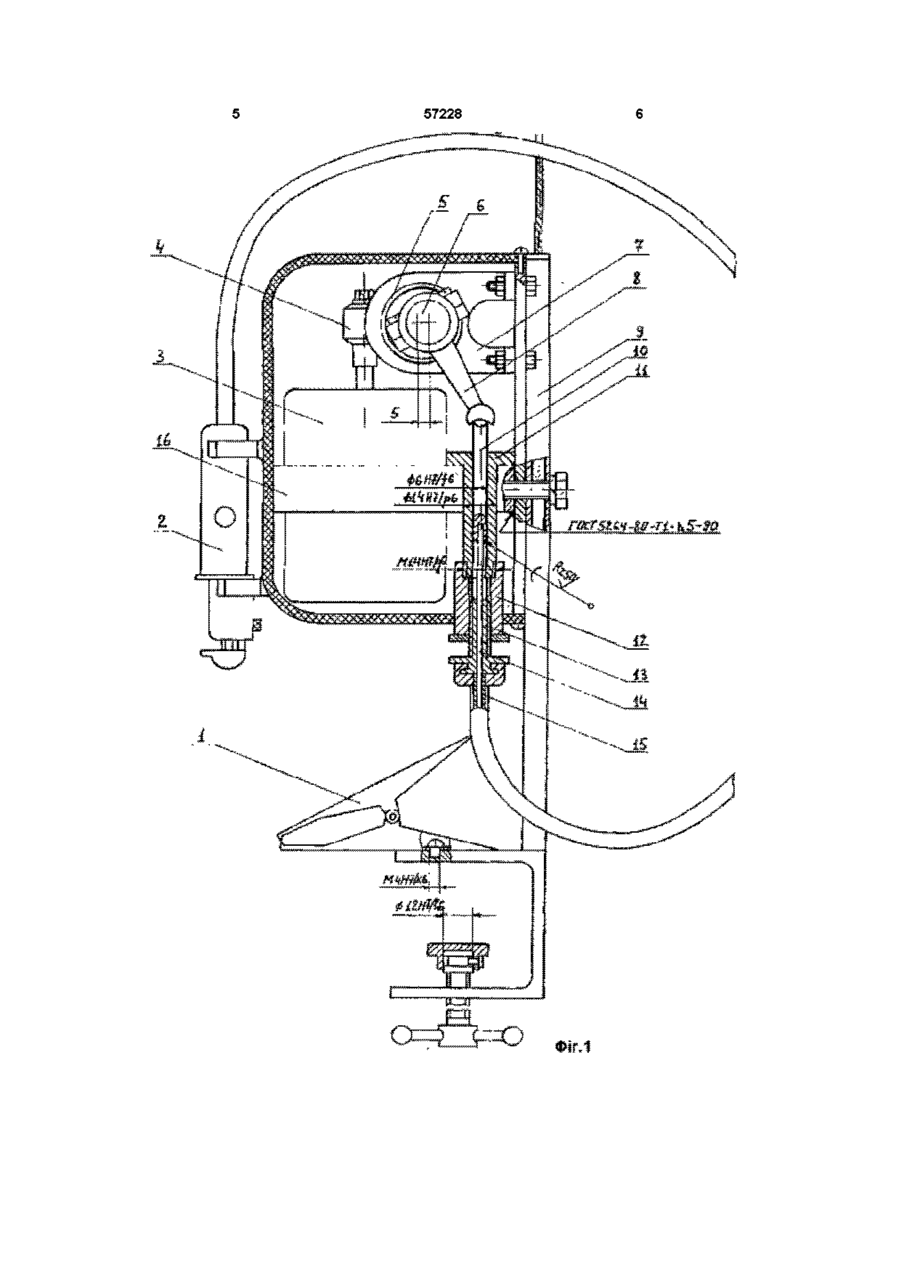

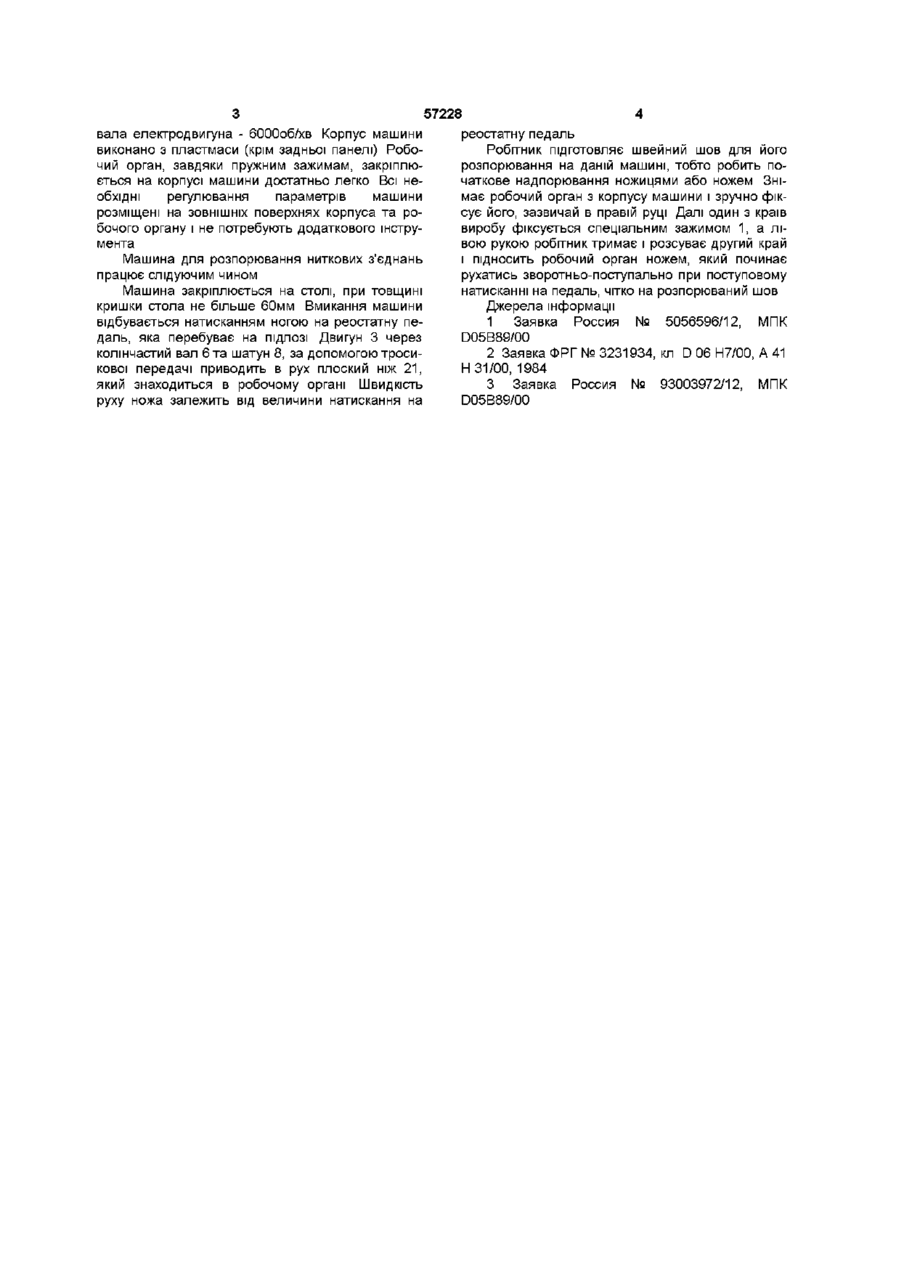

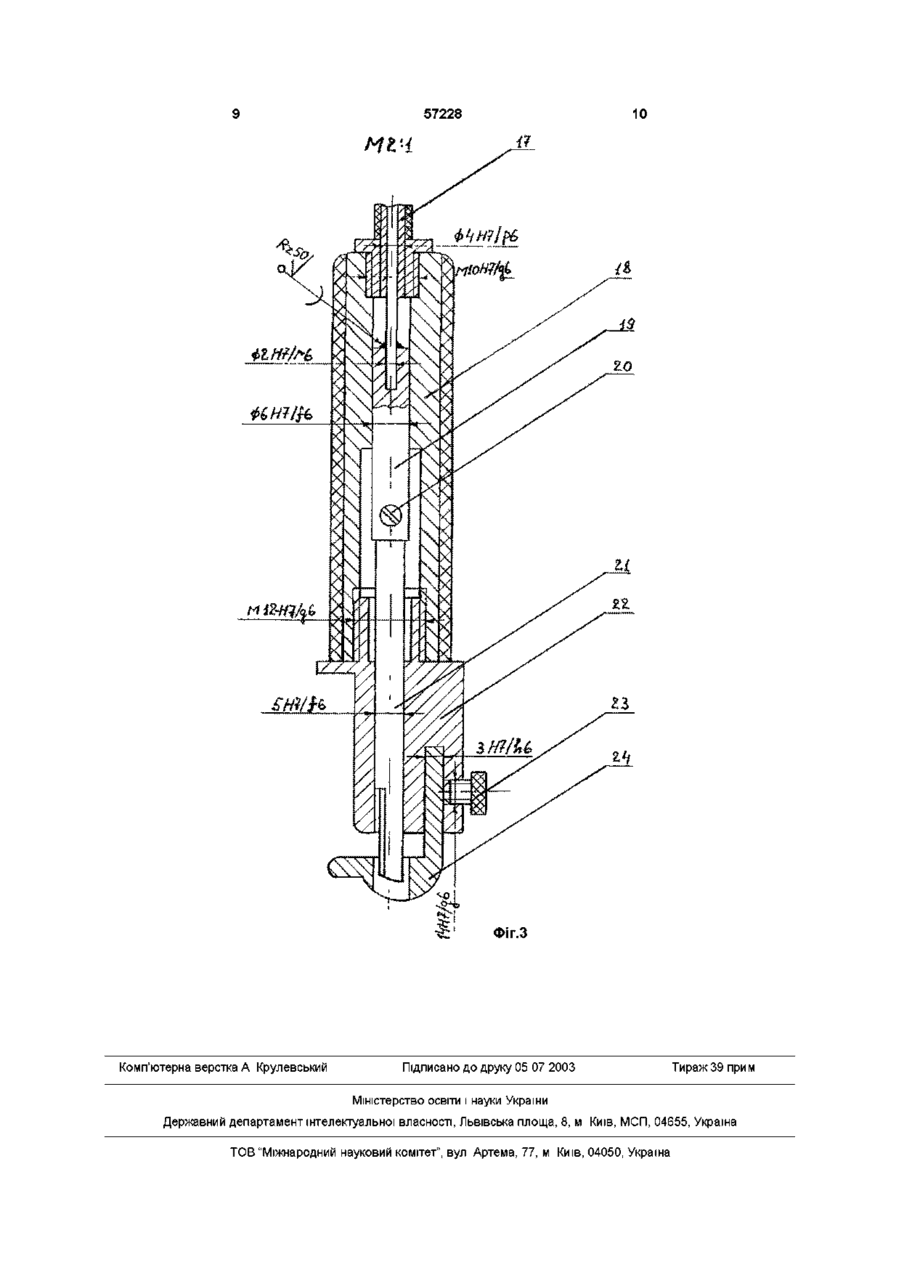

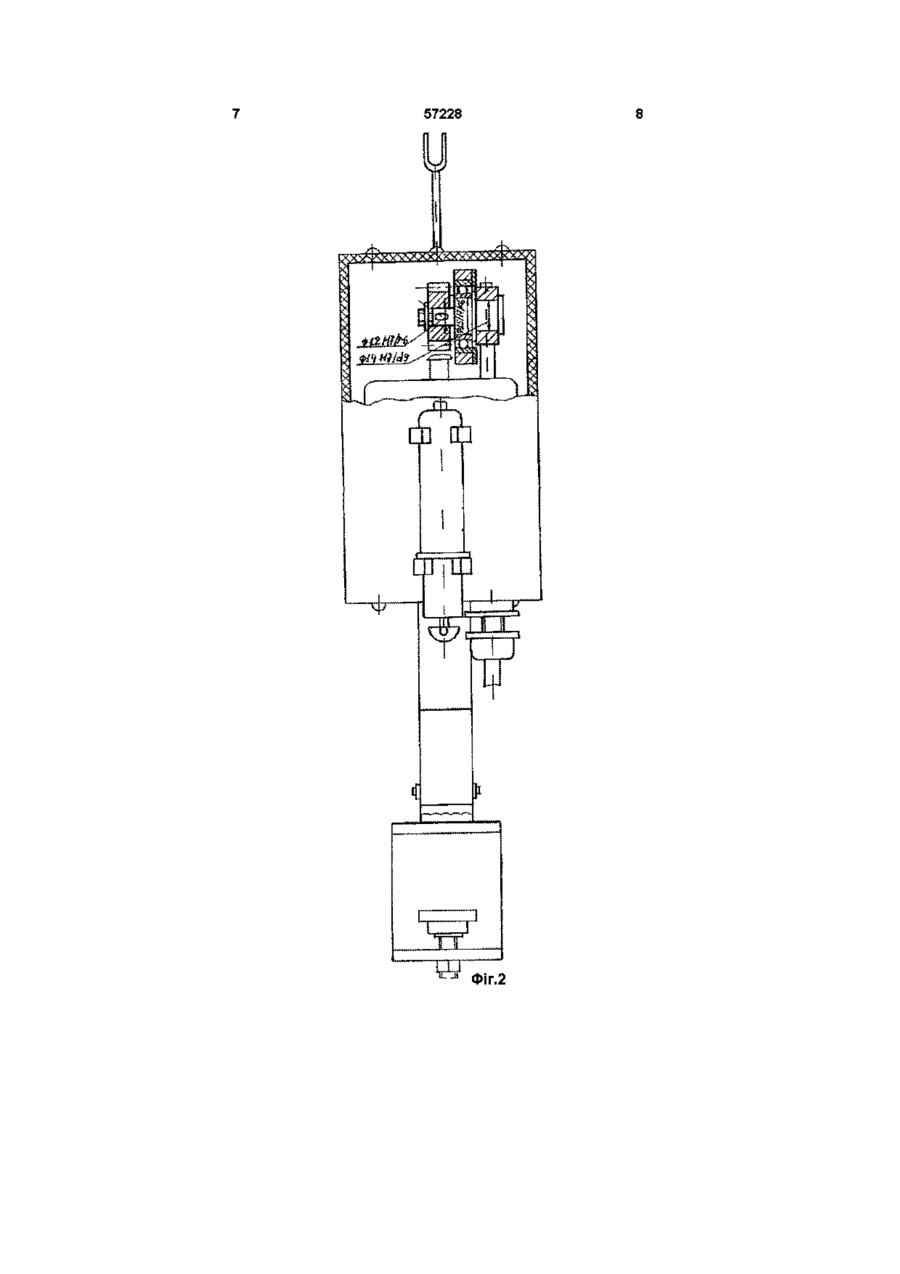

Машина для розпорювання ниткових з'єднань деталей швейного та взуттєвого виробництва, що містить раму, на якій закріплено електродвигун, ніж та привід ножа, яка відрізняється тим що ніж виконано з можливістю керування в просторі за допомогою гнучкої тросикової передачі, яка містить черв'як, колінчастий вал, шатун, направляючу шпильку та тросик, що рухається в чохлі Винахід відноситься до легкої промисловості і може бути використаний у швейному та взуттєвому виробництві на фабриках по масовому пошиву одягу та взуття, в ательє та майстернях по індивідуальному пошиву для розпорювання швів при ремонті і реставрації швейних та взуттєвих виробів Також не виключено можливість використання даної машини в харчовій промисловості для швидкого розпорювання ниткових з'єднань, за допомогою яких зашиті різноманітні мішки з продуктами харчування Відомо пристрої для розпорювання швейних та взуттєвих швів, які виконані у вигляді ножа [1] або розпорювача [2] Ніж (розпорювач) включає ріжучу частину та ручку Недоліком цих пристроїв є низька продуктивність та невелика швидкість процесу розпорювання Найбільш близьким до запропонованого винаходу є пристрій для розпорювання ниткових з'єднань [3] Це механізований пристрій, що містить корпус з рукояткою, вмонтовані в нього ніж та привід ножа, а також два направляючих ролика, які встановлені на корпусі перед ножем для забезпечення направляючого переміщення ножа по шву з одночасним розсуванням шва перед ножем Недоліком цього пристрою є відносна громіздкість та недостатня можливість роботи в просторі і незадовільне проникнення у важкодоступні місця В основу винаходу покладено завдання механізувати процес розпорювання ниткових з'єднань деталей одягу та взуття Поставлене завдання досягається тим, що ніж виконано з можливістю керування в просторі за допомогою гнучкої тросикової передачі, яка містить черв'як, колінчастий вал, шатун, направляючу шпильку та тросик що рухається в чохлі На фіг 1 зображено складальне креслення із закріпленим робочим органом на корпусі машини, вид збоку, на фіг 2 - вид спереду, на фіг 3 - поздовжній переріз робочого органу Машина для розпорювання ниткових з'єднань деталей швейного та взуттєвого виробництва має раму 9, на якій закріплений електродвигун 3, на валу електродвигуна кріпиться черв'як 4, який передає обертовий рух черв'ячному колесу, закріпленому на колінчастому валу 6 Колінчастий вал через радіальноупорний підшипник 5, закріплений в основі 7 і передає рух шатуну 8 Шатун передає коливальні рухи шарнірнозв'язаний направляючій шпильці 10 Направляюча втулка 11, в якій рухається шпилька, пригвинчена до стійки-основи електродвигуна До кінця втулки прикручується вузол 12 для регулювання виходу ножа за направляючий палець 24 Один кінець чохла тросика 15 закручується у спеціальний пустотілий гвинт 13, який має наскрізний отвір по осі для проходження тросика 14 Кінець тросика впаяний в направляючу шпильку 10 Через корпус 18 робочого органу 2, до якого припаяний другий кінець чохла тросика 17, за допомогою тросика 14 зворотньо-поступальні рухи передаються припаяному до тросика тримачу ножа 19, який вільно рухається в корпусі В корпус вкручується основа направляючої ножа 22, в пазу якої рухається ніж 21, ніж закріплено гвинтом 20 до тримача ножа В другому пазу направляючої ножа гвинтом з насічкою 23 кріпиться направляючий палець 24 для встановлення В залежності від товщини матеріалу, необхідного зазору при розпорюванні шва Вмикання електродвигуна здійснюється за допомогою реостатної педалі Товщина ножа - 0,45мм, хід ножа - 5мм, частота обертання 00 1 ю 57228 вала елеісгродвигуна - 6000об/хв Корпус машини виконано з пластмаси (крім задньої панелі) Робочий орган, завдяки пружним зажимам, закріплюється на корпусі машини достатньо легко Всі необхідні регулювання параметрів машини розміщені на ЗОВНІШНІХ поверхнях корпуса та робочого органу і не потребують додаткового інструмента Машина для розпорювання ниткових з'єднань працює слідуючим чином Машина закріплюється на столі, при товщині кришки стола не більше 60мм Вмикання машини відбувається натисканням ногою на реостатну педаль, яка перебуває на ПІДЛОЗІ Двигун 3 через колінчастий вал 6 та шатун 8, за допомогою тросикової передачі приводить в рух плоский ніж 21, який знаходиться в робочому органі Швидкість руху ножа залежить від величини натискання на реостатну педаль Робітник підготовляє швейний шов для його розпорювання на даній машині, тобто робить початкове надпорювання ножицями або ножем Знімає робочий орган з корпусу машини і зручно фіксує його, зазвичай в правій руці Далі один з країв виробу фіксується спеціальним зажимом 1, а лівою рукою робітник тримає і розсуває другий край і підносить робочий орган ножем, який починає рухатись зворотньо-поступально при поступовому натисканні на педаль, чітко на розпорюваний шов Джерела інформації 1 Заявка Россия № 5056596/12, МПК D05B89/00 2 Заявка ФРГ № 3231934, кл D 06 Н7/00, А 41 Н 31/00, 1984 3 Заявка Россия № 93003972/12, МПК D05B89/00 57228 57228 Фіг.2 10 57228 МІЧ Фіг.З Комп'ютерна верстка А Крулевський Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
