Монтажна площадка-траверса

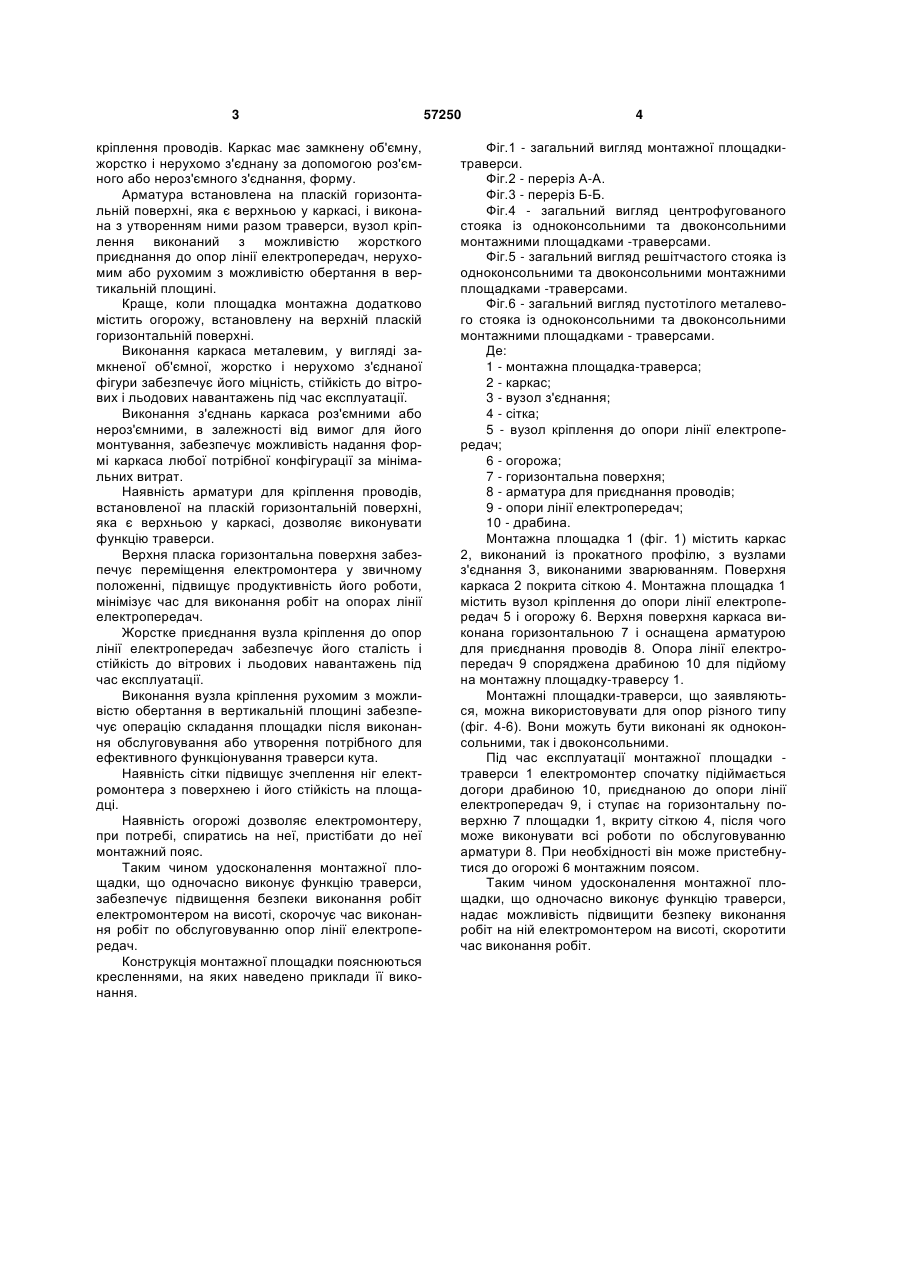

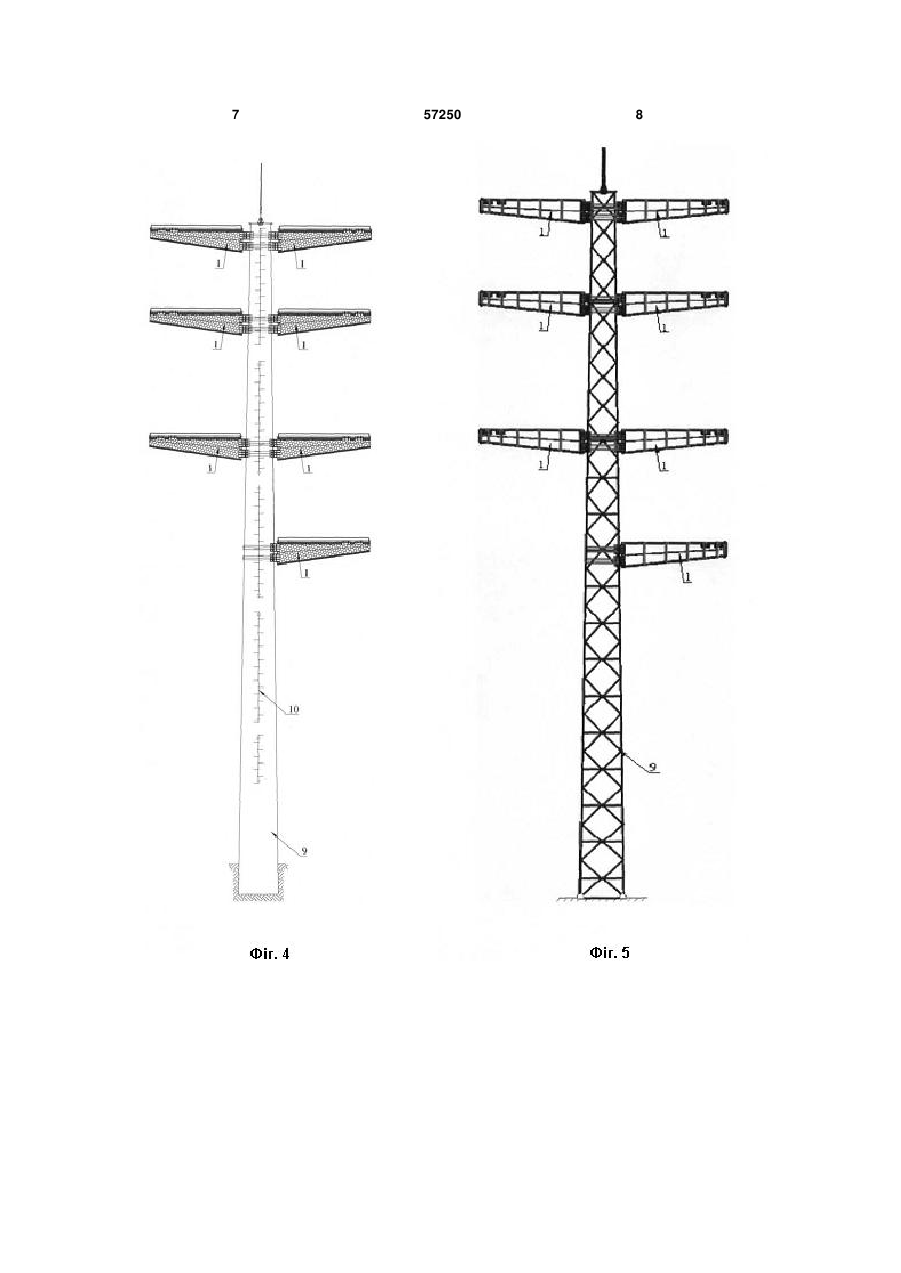

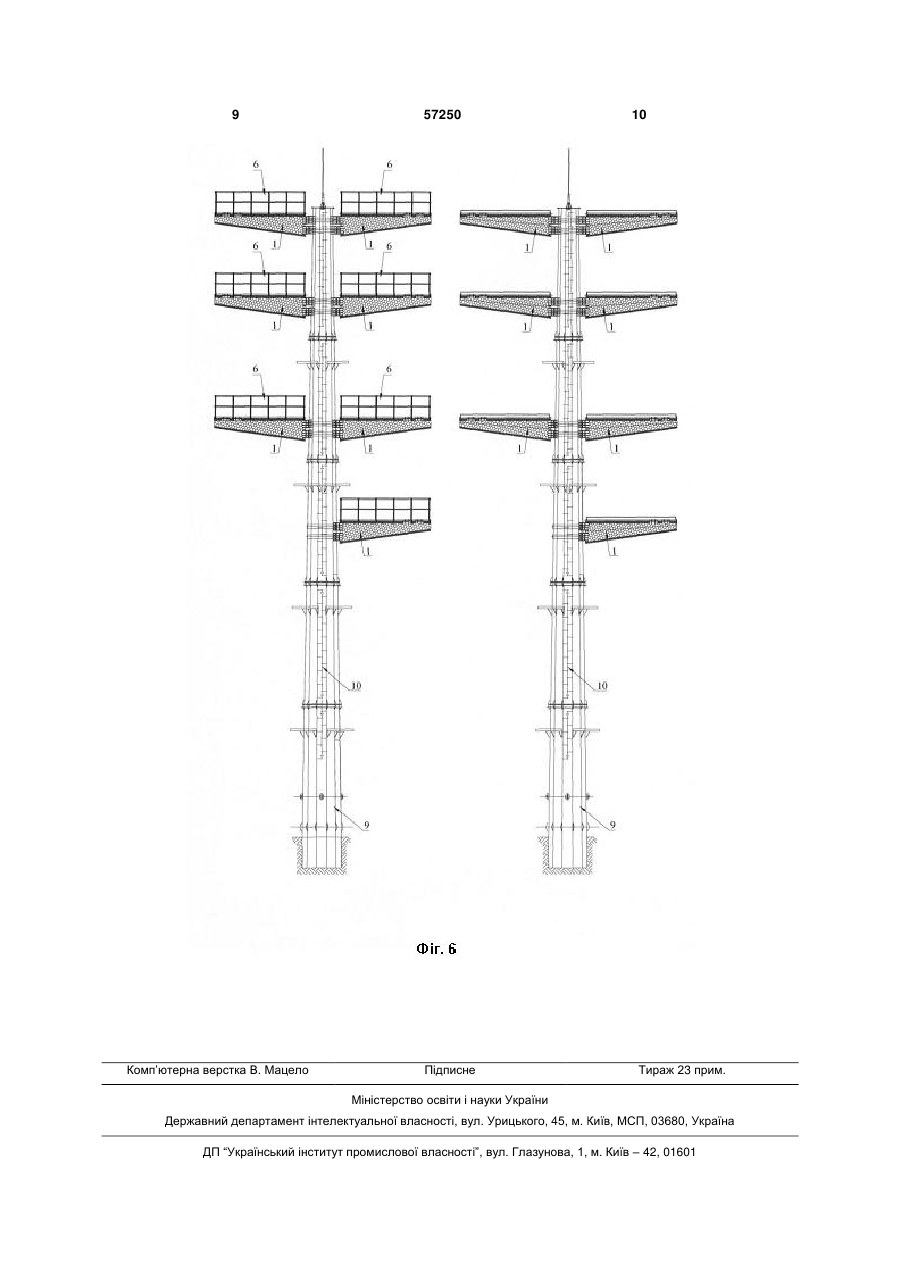

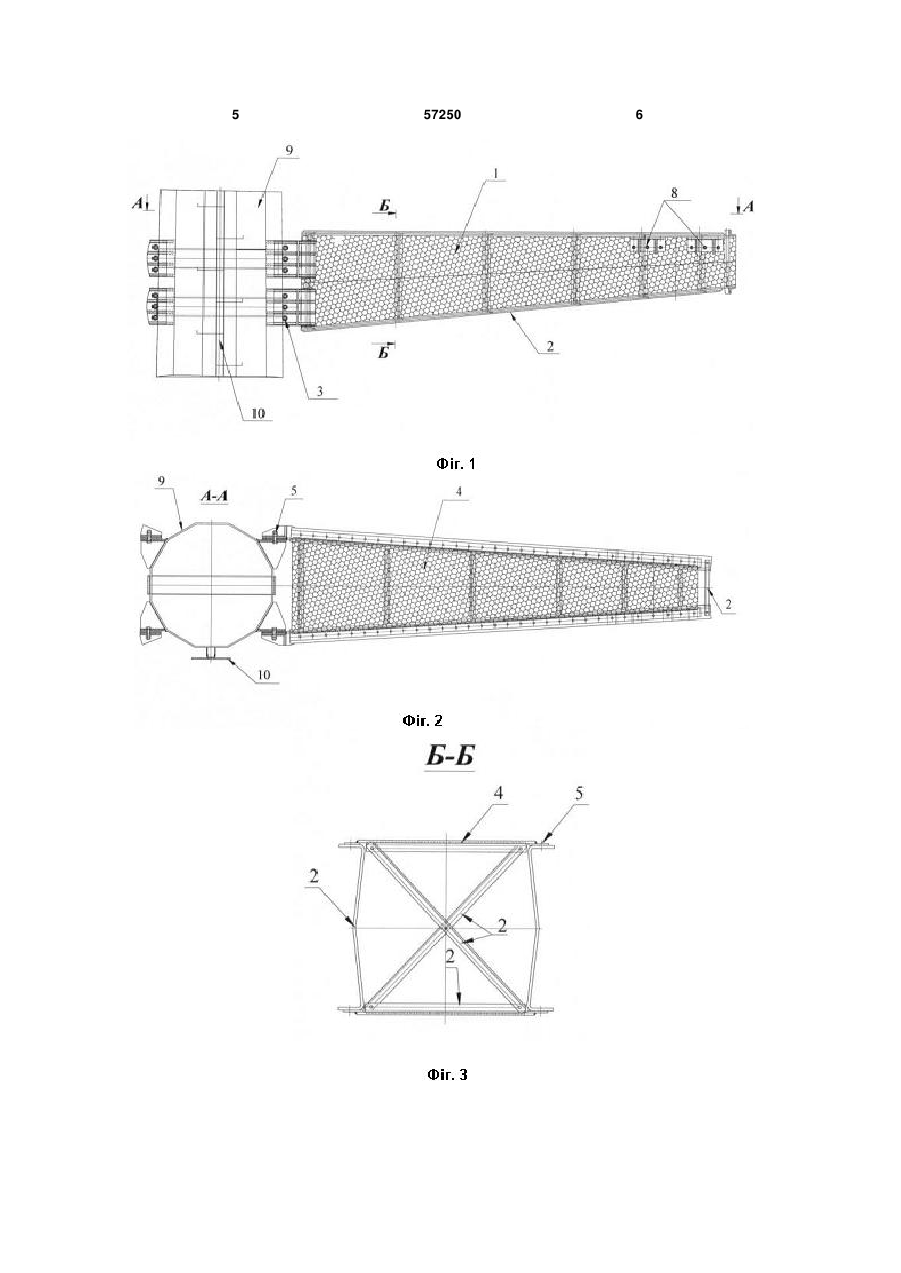

1. Монтажна площадка-траверса з вузлом кріплення до опор лінії електропередач, каркас якої виконаний збірним, металевим, з наявністю пласкої горизонтальної поверхні, яка відрізняється тим, що додатково містить сітку, якою затягнута 3 кріплення проводів. Каркас має замкнену об'ємну, жорстко і нерухомо з'єднану за допомогою роз'ємного або нероз'ємного з'єднання, форму. Арматура встановлена на пласкій горизонтальній поверхні, яка є верхньою у каркасі, і виконана з утворенням ними разом траверси, вузол кріплення виконаний з можливістю жорсткого приєднання до опор лінії електропередач, нерухомим або рухомим з можливістю обертання в вертикальній площині. Краще, коли площадка монтажна додатково містить огорожу, встановлену на верхній пласкій горизонтальній поверхні. Виконання каркаса металевим, у вигляді замкненої об'ємної, жорстко і нерухомо з'єднаної фігури забезпечує його міцність, стійкість до вітрових і льодових навантажень під час експлуатації. Виконання з'єднань каркаса роз'ємними або нероз'ємними, в залежності від вимог для його монтування, забезпечує можливість надання формі каркаса любої потрібної конфігурації за мінімальних витрат. Наявність арматури для кріплення проводів, встановленої на пласкій горизонтальній поверхні, яка є верхньою у каркасі, дозволяє виконувати функцію траверси. Верхня пласка горизонтальна поверхня забезпечує переміщення електромонтера у звичному положенні, підвищує продуктивність його роботи, мінімізує час для виконання робіт на опорах лінії електропередач. Жорстке приєднання вузла кріплення до опор лінії електропередач забезпечує його сталість і стійкість до вітрових і льодових навантажень під час експлуатації. Виконання вузла кріплення рухомим з можливістю обертання в вертикальній площині забезпечує операцію складання площадки після виконання обслуговування або утворення потрібного для ефективного функціонування траверси кута. Наявність сітки підвищує зчеплення ніг електромонтера з поверхнею і його стійкість на площадці. Наявність огорожі дозволяє електромонтеру, при потребі, спиратись на неї, пристібати до неї монтажний пояс. Таким чином удосконалення монтажної площадки, що одночасно виконує функцію траверси, забезпечує підвищення безпеки виконання робіт електромонтером на висоті, скорочує час виконання робіт по обслуговуванню опор лінії електропередач. Конструкція монтажної площадки пояснюються кресленнями, на яких наведено приклади її виконання. 57250 4 Фіг.1 - загальний вигляд монтажної площадкитраверси. Фіг.2 - переріз А-А. Фіг.3 - переріз Б-Б. Фіг.4 - загальний вигляд центрофугованого стояка із одноконсольними та двоконсольними монтажними площадками -траверсами. Фіг.5 - загальний вигляд решітчастого стояка із одноконсольними та двоконсольними монтажними площадками -траверсами. Фіг.6 - загальний вигляд пустотілого металевого стояка із одноконсольними та двоконсольними монтажними площадками - траверсами. Де: 1 - монтажна площадка-траверса; 2 - каркас; 3 - вузол з'єднання; 4 - сітка; 5 - вузол кріплення до опори лінії електропередач; 6 - огорожа; 7 - горизонтальна поверхня; 8 - арматура для приєднання проводів; 9 - опори лінії електропередач; 10 - драбина. Монтажна площадка 1 (фіг. 1) містить каркас 2, виконаний із прокатного профілю, з вузлами з'єднання 3, виконаними зварюванням. Поверхня каркаса 2 покрита сіткою 4. Монтажна площадка 1 містить вузол кріплення до опори лінії електропередач 5 і огорожу 6. Верхня поверхня каркаса виконана горизонтальною 7 і оснащена арматурою для приєднання проводів 8. Опора лінії електропередач 9 споряджена драбиною 10 для підйому на монтажну площадку-траверсу 1. Монтажні площадки-траверси, що заявляються, можна використовувати для опор різного типу (фіг. 4-6). Вони можуть бути виконані як одноконсольними, так і двоконсольними. Під час експлуатації монтажної площадки траверси 1 електромонтер спочатку підіймається догори драбиною 10, приєднаною до опори лінії електропередач 9, і ступає на горизонтальну поверхню 7 площадки 1, вкриту сіткою 4, після чого може виконувати всі роботи по обслуговуванню арматури 8. При необхідності він може пристебнутися до огорожі 6 монтажним поясом. Таким чином удосконалення монтажної площадки, що одночасно виконує функцію траверси, надає можливість підвищити безпеку виконання робіт на ній електромонтером на висоті, скоротити час виконання робіт. 5 57250 6 7 57250 8 9 Комп’ютерна верстка В. Мацело 57250 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
