Конвекційний електронагрівник

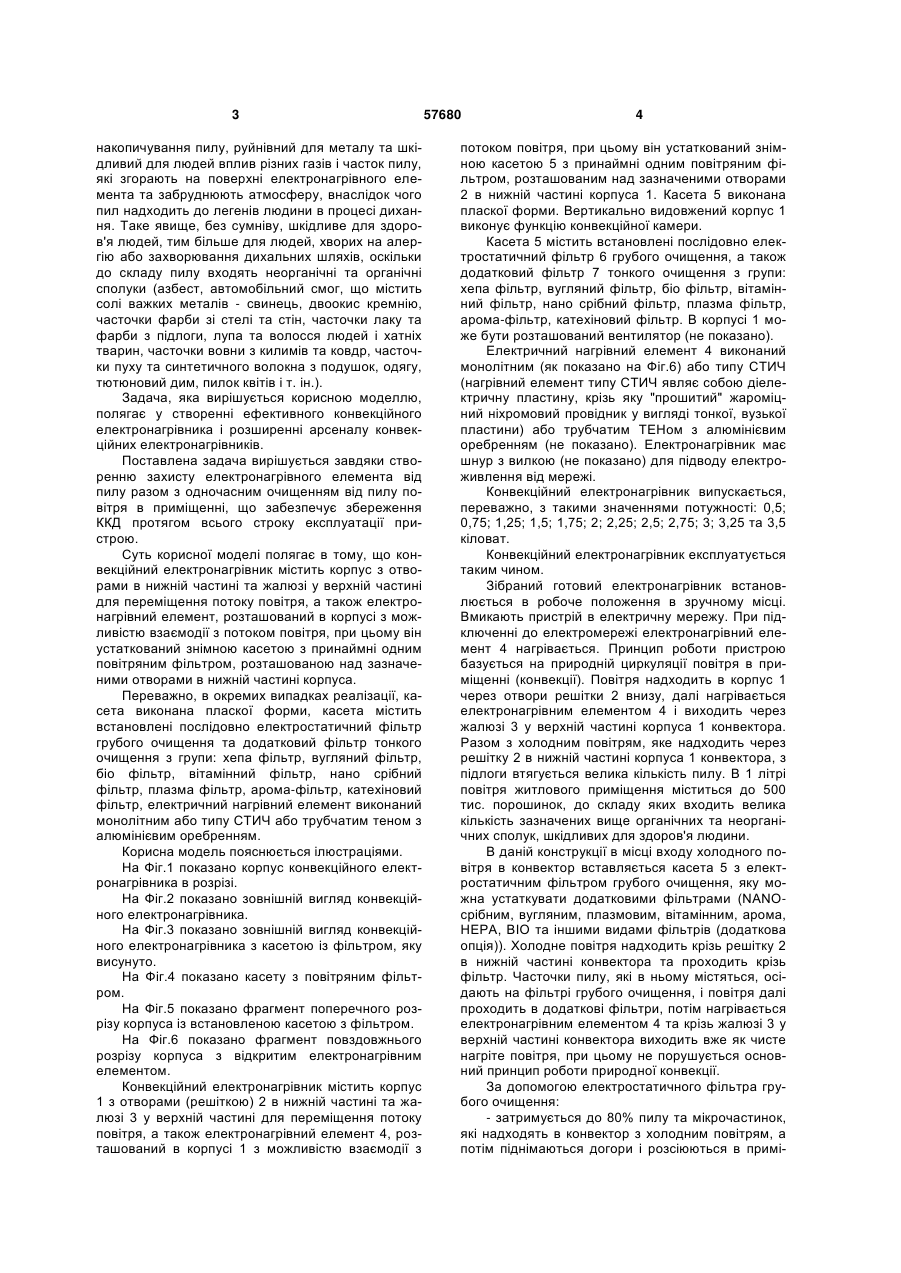

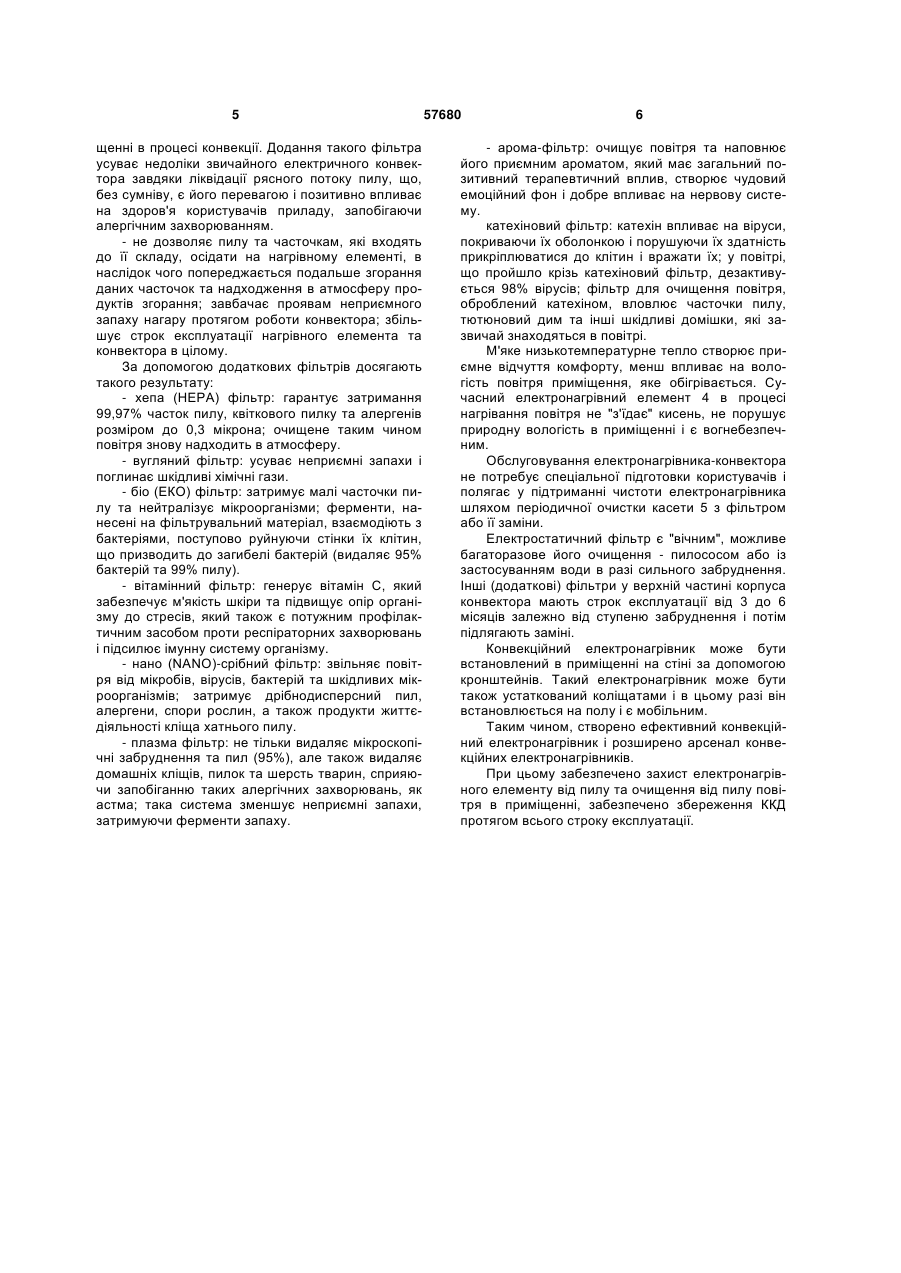

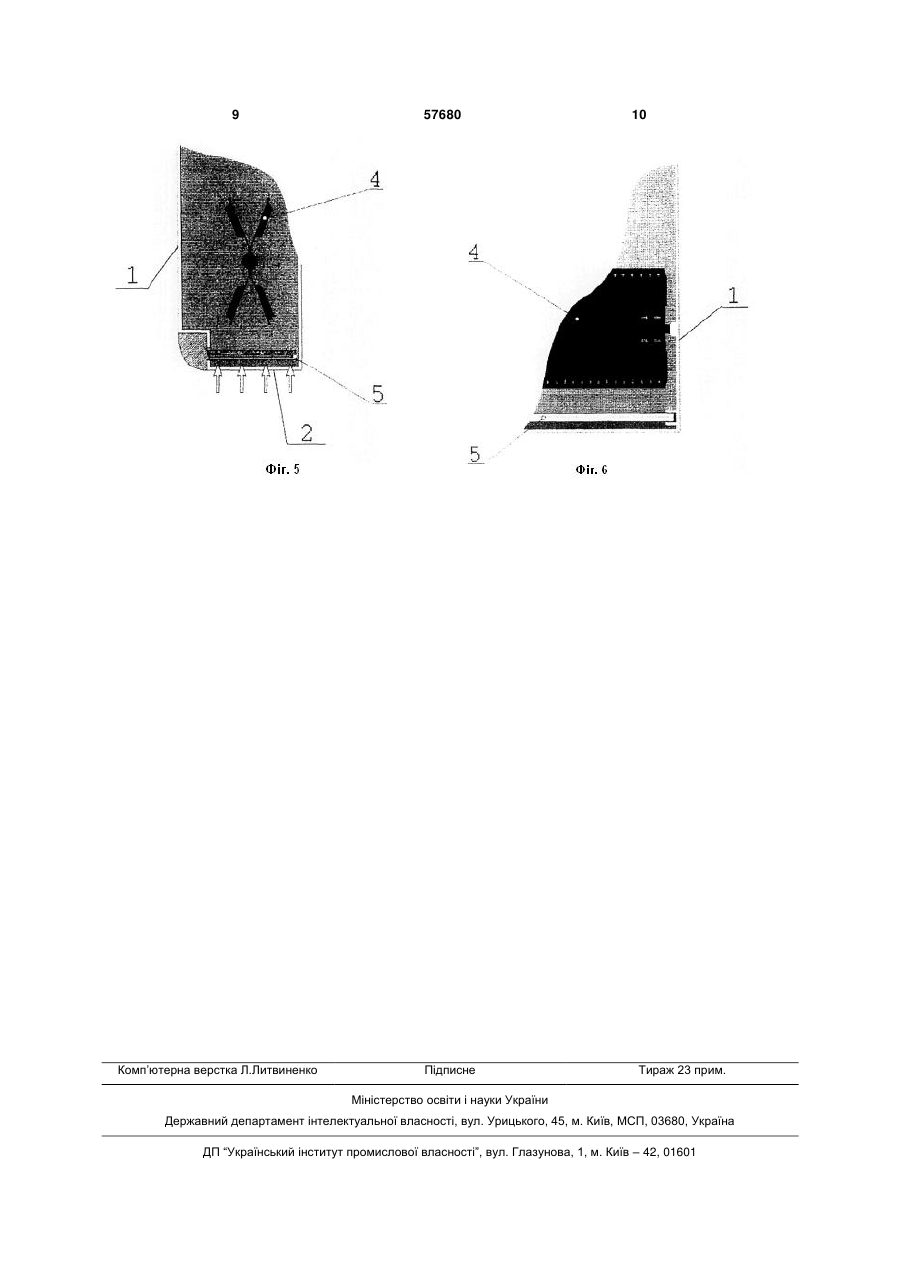

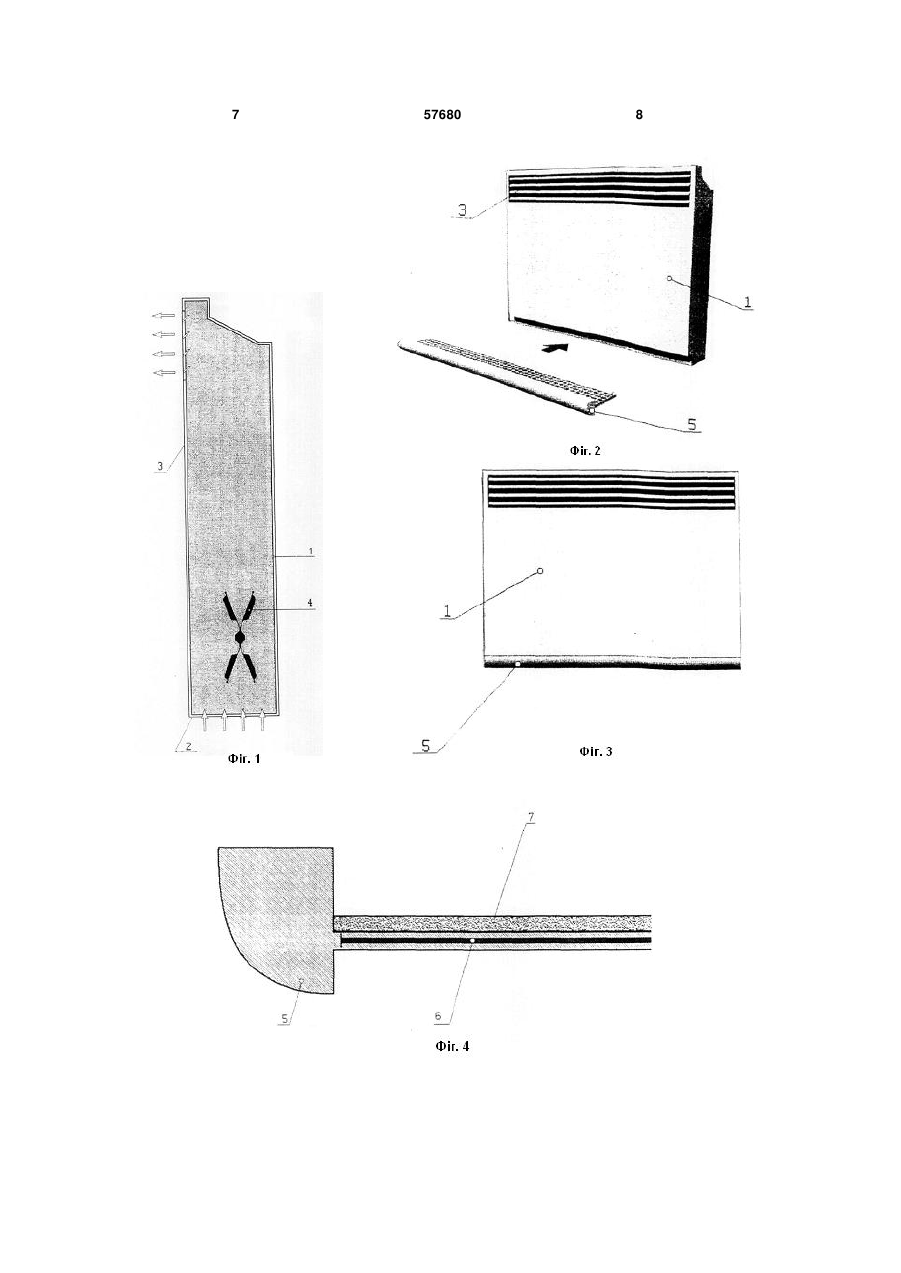

1. Конвекційний електронагрівник, який містить корпус з отворами в нижній частині і жалюзі у верхній частині для переміщення потоку повітря, а також електронагрівний елемент, розташований в корпусі з можливістю взаємодії з потоком повітря, який відрізняється тим, що він устаткований знімною касетою, яка містить принаймні один повітряний фільтр і яка розташована над отворами в нижній частині корпуса. 3 накопичування пилу, руйнівний для металу та шкідливий для людей вплив різних газів і часток пилу, які згорають на поверхні електронагрівного елемента та забруднюють атмосферу, внаслідок чого пил надходить до легенів людини в процесі дихання. Таке явище, без сумніву, шкідливе для здоров'я людей, тим більше для людей, хворих на алергію або захворювання дихальних шляхів, оскільки до складу пилу входять неорганічні та органічні сполуки (азбест, автомобільний смог, що містить солі важких металів - свинець, двоокис кремнію, часточки фарби зі стелі та стін, часточки лаку та фарби з підлоги, лупа та волосся людей і хатніх тварин, часточки вовни з килимів та ковдр, часточки пуху та синтетичного волокна з подушок, одягу, тютюновий дим, пилок квітів і т. ін.). Задача, яка вирішується корисною моделлю, полягає у створенні ефективного конвекційного електронагрівника і розширенні арсеналу конвекційних електронагрівників. Поставлена задача вирішується завдяки створенню захисту електронагрівного елемента від пилу разом з одночасним очищенням від пилу повітря в приміщенні, що забезпечує збереження ККД протягом всього строку експлуатації пристрою. Суть корисної моделі полягає в тому, що конвекційний електронагрівник містить корпус з отворами в нижній частині та жалюзі у верхній частині для переміщення потоку повітря, а також електронагрівний елемент, розташований в корпусі з можливістю взаємодії з потоком повітря, при цьому він устаткований знімною касетою з принаймні одним повітряним фільтром, розташованою над зазначеними отворами в нижній частині корпуса. Переважно, в окремих випадках реалізації, касета виконана пласкої форми, касета містить встановлені послідовно електростатичний фільтр грубого очищення та додатковий фільтр тонкого очищення з групи: хепа фільтр, вугляний фільтр, біо фільтр, вітамінний фільтр, нано срібний фільтр, плазма фільтр, арома-фільтр, катехіновий фільтр, електричний нагрівний елемент виконаний монолітним або типу СТИЧ або трубчатим теном з алюмінієвим оребренням. Корисна модель пояснюється ілюстраціями. На Фіг.1 показано корпус конвекційного електронагрівника в розрізі. На Фіг.2 показано зовнішній вигляд конвекційного електронагрівника. На Фіг.3 показано зовнішній вигляд конвекційного електронагрівника з касетою із фільтром, яку висунуто. На Фіг.4 показано касету з повітряним фільтром. На Фіг.5 показано фрагмент поперечного розрізу корпуса із встановленою касетою з фільтром. На Фіг.6 показано фрагмент повздовжнього розрізу корпуса з відкритим електронагрівним елементом. Конвекційний електронагрівник містить корпус 1 з отворами (решіткою) 2 в нижній частині та жалюзі 3 у верхній частині для переміщення потоку повітря, а також електронагрівний елемент 4, розташований в корпусі 1 з можливістю взаємодії з 57680 4 потоком повітря, при цьому він устаткований знімною касетою 5 з принаймні одним повітряним фільтром, розташованим над зазначеними отворами 2 в нижній частині корпуса 1. Касета 5 виконана пласкої форми. Вертикально видовжений корпус 1 виконує функцію конвекційної камери. Касета 5 містить встановлені послідовно електростатичний фільтр 6 грубого очищення, а також додатковий фільтр 7 тонкого очищення з групи: хепа фільтр, вугляний фільтр, біо фільтр, вітамінний фільтр, нано срібний фільтр, плазма фільтр, арома-фільтр, катехіновий фільтр. В корпусі 1 може бути розташований вентилятор (не показано). Електричний нагрівний елемент 4 виконаний монолітним (як показано на Фіг.6) або типу СТИЧ (нагрівний елемент типу СТИЧ являє собою діелектричну пластину, крізь яку "прошитий" жароміцний ніхромовий провідник у вигляді тонкої, вузької пластини) або трубчатим ТЕНом з алюмінієвим оребренням (не показано). Електронагрівник має шнур з вилкою (не показано) для підводу електроживлення від мережі. Конвекційний електронагрівник випускається, переважно, з такими значеннями потужності: 0,5; 0,75; 1,25; 1,5; 1,75; 2; 2,25; 2,5; 2,75; 3; 3,25 та 3,5 кіловат. Конвекційний електронагрівник експлуатується таким чином. Зібраний готовий електронагрівник встановлюється в робоче положення в зручному місці. Вмикають пристрій в електричну мережу. При підключенні до електромережі електронагрівний елемент 4 нагрівається. Принцип роботи пристрою базується на природній циркуляції повітря в приміщенні (конвекції). Повітря надходить в корпус 1 через отвори решітки 2 внизу, далі нагрівається електронагрівним елементом 4 і виходить через жалюзі 3 у верхній частині корпуса 1 конвектора. Разом з холодним повітрям, яке надходить через решітку 2 в нижній частині корпуса 1 конвектора, з підлоги втягується велика кількість пилу. В 1 літрі повітря житлового приміщення міститься до 500 тис. порошинок, до складу яких входить велика кількість зазначених вище органічних та неорганічних сполук, шкідливих для здоров'я людини. В даній конструкції в місці входу холодного повітря в конвектор вставляється касета 5 з електростатичним фільтром грубого очищення, яку можна устаткувати додатковими фільтрами (ΝΑΝΟсрібним, вугляним, плазмовим, вітамінним, арома, HEPА, BIO та іншими видами фільтрів (додаткова опція)). Холодне повітря надходить крізь решітку 2 в нижній частині конвектора та проходить крізь фільтр. Часточки пилу, які в ньому містяться, осідають на фільтрі грубого очищення, і повітря далі проходить в додаткові фільтри, потім нагрівається електронагрівним елементом 4 та крізь жалюзі 3 у верхній частині конвектора виходить вже як чисте нагріте повітря, при цьому не порушується основний принцип роботи природної конвекції. За допомогою електростатичного фільтра грубого очищення: - затримується до 80% пилу та мікрочастинок, які надходять в конвектор з холодним повітрям, а потім піднімаються догори і розсіюються в примі 5 щенні в процесі конвекції. Додання такого фільтра усуває недоліки звичайного електричного конвектора завдяки ліквідації рясного потоку пилу, що, без сумніву, є його перевагою і позитивно впливає на здоров'я користувачів приладу, запобігаючи алергічним захворюванням. - не дозволяє пилу та часточкам, які входять до її складу, осідати на нагрівному елементі, в наслідок чого попереджається подальше згорання даних часточок та надходження в атмосферу продуктів згорання; завбачає проявам неприємного запаху нагару протягом роботи конвектора; збільшує строк експлуатації нагрівного елемента та конвектора в цілому. За допомогою додаткових фільтрів досягають такого результату: - хепа (HEPА) фільтр: гарантує затримання 99,97% часток пилу, квіткового пилку та алергенів розміром до 0,3 мікрона; очищене таким чином повітря знову надходить в атмосферу. - вугляний фільтр: усуває неприємні запахи і поглинає шкідливі хімічні гази. - біо (ЕКО) фільтр: затримує малі часточки пилу та нейтралізує мікроорганізми; ферменти, нанесені на фільтрувальний матеріал, взаємодіють з бактеріями, поступово руйнуючи стінки їх клітин, що призводить до загибелі бактерій (видаляє 95% бактерій та 99% пилу). - вітамінний фільтр: генерує вітамін С, який забезпечує м'якість шкіри та підвищує опір організму до стресів, який також є потужним профілактичним засобом проти респіраторних захворювань і підсилює імунну систему організму. - нано (NANO)-срібний фільтр: звільняє повітря від мікробів, вірусів, бактерій та шкідливих мікроорганізмів; затримує дрібнодисперсний пил, алергени, спори рослин, а також продукти життєдіяльності кліща хатнього пилу. - плазма фільтр: не тільки видаляє мікроскопічні забруднення та пил (95%), але також видаляє домашніх кліщів, пилок та шерсть тварин, сприяючи запобіганню таких алергічних захворювань, як астма; така система зменшує неприємні запахи, затримуючи ферменти запаху. 57680 6 - арома-фільтр: очищує повітря та наповнює його приємним ароматом, який має загальний позитивний терапевтичний вплив, створює чудовий емоційний фон і добре впливає на нервову систему. катехіновий фільтр: катехін впливає на віруси, покриваючи їх оболонкою і порушуючи їх здатність прикріплюватися до клітин і вражати їх; у повітрі, що пройшло крізь катехіновий фільтр, дезактивується 98% вірусів; фільтр для очищення повітря, оброблений катехіном, вловлює часточки пилу, тютюновий дим та інші шкідливі домішки, які зазвичай знаходяться в повітрі. М'яке низькотемпературне тепло створює приємне відчуття комфорту, менш впливає на вологість повітря приміщення, яке обігрівається. Сучасний електронагрівний елемент 4 в процесі нагрівання повітря не "з'їдає" кисень, не порушує природну вологість в приміщенні і є вогнебезпечним. Обслуговування електронагрівника-конвектора не потребує спеціальної підготовки користувачів і полягає у підтриманні чистоти електронагрівника шляхомперіодичної очистки касети 5 з фільтром або її заміни. Електростатичний фільтр є "вічним", можливе багаторазове його очищення - пилососом або із застосуванням води в разі сильного забруднення. Інші (додаткові) фільтри у верхній частині корпуса конвектора мають строк експлуатації від 3 до 6 місяців залежно від ступеню забруднення і потім підлягають заміні. Конвекційний електронагрівник може бути встановлений в приміщенні на стіні за допомогою кронштейнів. Такий електронагрівник може бути також устаткований коліщатами і в цьому разі він встановлюється на полу і є мобільним. Таким чином, створено ефективний конвекційний електронагрівник і розширено арсенал конвекційних електронагрівників. При цьому забезпечено захист електронагрівного елементу від пилу та очищення від пилу повітря в приміщенні, забезпечено збереження ККД протягом всього строку експлуатації. 7 57680 8 9 Комп’ютерна верстка Л.Литвиненко 57680 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
