Пристрій для відновлення прохідності верхніх дихальних шляхів

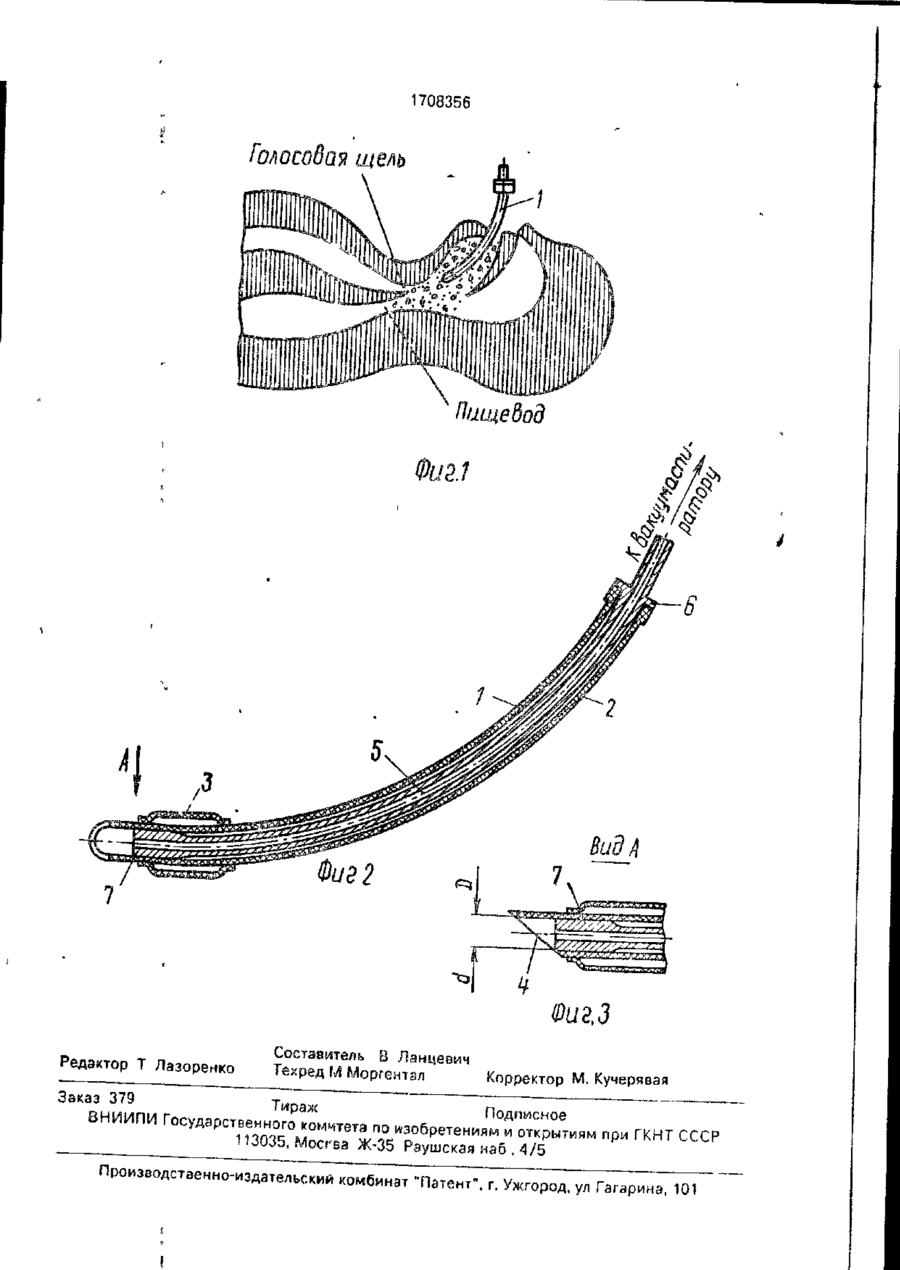

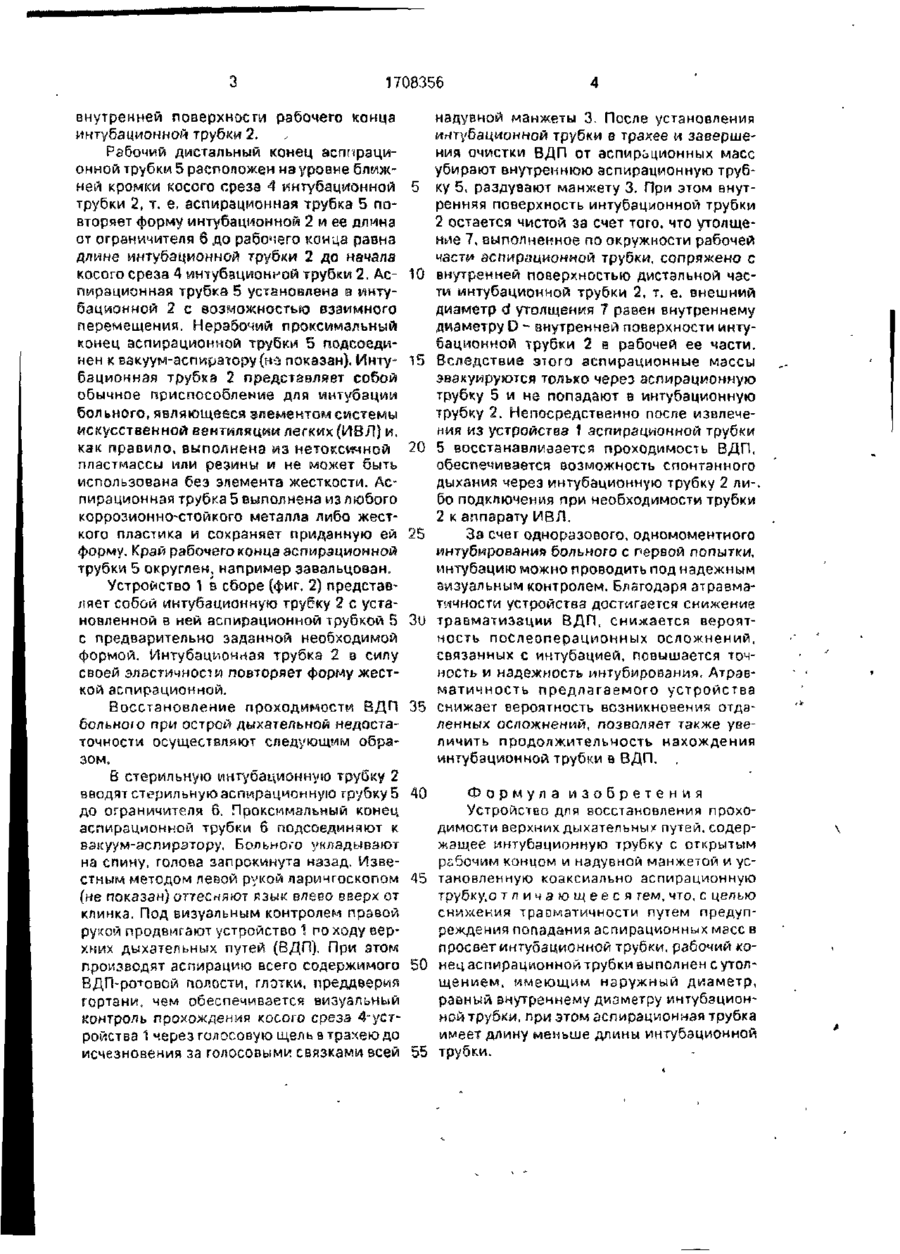

Изобретение относится к медицине, а именно к устройствам восстановления проходимости верхних дыхательных путей (ВДП) больного при острой дыхательной недостаточности, и может быть использовано в реанимационно-анестезиологической" практике. Цель изобретения - снижение травматичности за счет предупреждения попадания аспирзцуючных масс в просвет интубзцмонной трубки. Устройство в сборе представляет собой интубационную трубку с установленной в ней эспирационной трубкой, которая сохраняет предварительно заданную необходимую форму. Интубационная трубка имеет косой срез на рабочем конце и надувную манжету Аспирзционная трубка имеет ограничитель на проксимальном конце и утолщение, выполненное на внешней поверхности рабочей ее части по всей окружности. Утолщение аспирационной трубки имеет наружный диаметр, равный внутреннему диаметру интубационной трубки, и сопряжено по всей окружности внутренней поверхности рабочего конца интубационной трубки. Аспирационная трубка установлена в интубационной с возможностью взаимного перемещения. Дистальный конец аспирационной трубки расположен на уровне ближней кромки косого среза интубационной трубки и округлей, например ззвальцован, а проксимальный конец подсоединен к вакуум-аспиратору. 3 ил. Изобретение относится к медицине, s именно к устройствам для восстановления проходимости верхних дыхательных путей (ВДП) больного при острой дыхательной недостаточности, и может быть использовано в реанимационно-анестезиологической практике. Целью изобретения является снижение травматичности путем предупреждения попадания аспирационных масс в просвегинтубациокной трубки На фиг 1 схематически изображен больной с аспирационными массами в ВДП с введенным устройством для восстановления проходимости верхней дыхательных путей; на фиг. 2 - устройство для восстановления проходимости верхних дыхательных путей: на фиг. 3 - вид А на фиг. 2 Устройство 1 содержит интубационную трубку 2 с надувной манжетой 3 и косым срезом 4 на рабочем конце, В трубке 2 коаксиаяьно установлен элемент жесткости, выполненный в виде полой аспирационной трубки 5. Полая аспирационная трубка 5 снабжена ограничителем 6, выполненным в верхней части проксимального конца, и утолщением 7, выполненным на внешней поверхности трубки 5 в рабочем ее конце по окружности. Утолщение 7 аспирационной трубки 5 имеет наружный диаметр d, равный внутреннему диаметру D интубзционной трубки 2, м сопряжено по всей окружности і. А 61 с о ел 1708356 внутренней поверхности рабочего конца интубацмонной трубки 2. Рабочий дистальный конец асппрзцмонной трубки 5 расположен на уровне ближней кромки косого среза 4 ингубационной трубки 2, т, е. асгшрзционная трубка 5 повторяет форму интубационной 2 и ее длина от ограничителя б до рабочего конца равна длине интубационной трубки 2 до начала косого среза 4 ^нтубациониой трубки 2. Аспирационная трубка 5 установлена в интубационной 2 с возможностью взаимного перемещения. Нерабочий проксимальный конец аспирациониой трубки 5 подсоединен к вэкуум-аспмрзтору (н-з показан}. Интубационная трубка 2 представляет собой обычное приспособление для интубации больного, являющееся элементом системы искусственной вентиляции легких (ИВ Л) и, как правило, выполнена тз нетоксичной пластмассы или резины и не может быть использована без элемента жесткости. Аспирационная трубка 5 выполнена из любого коррозионно-стойкого металла либо жесткого пластика и сохраняет приданную ей форму. Край рабочего конца эсгшрзционной трубки 5 округлен, например ззвальцован. 5 10 15 20 25 Устройство 1 в сборе (фиг. 2) представляет собой иктубационную трубку 2 с установленной в ней аспирационной трубкой 5 30 с предварительно заданной необходимой формой. Интубацмонная трубка 2 а силу своей эластичности повторяет форму жесткой аспирационной. Восстановление проходимости ВДП 35 больною при острой дыхательной недостаточности осуществляют следующим образом. В стерильную интубационную трубку 2 вводят стерильную асгшрационмую грубку 5 40 до ограничителя 6. Проксимальный конец аспирационной трубки 6 подсоединяют к взкуум-аспирэтору, Больного укладывают на спину, голова запрокинута назад. Известным методом левой рукой ларингоскопом 45 (не показан) оттесняют язык влево вверх от клинка. Под визуальным контролем правой рукой продвигают устройство 1 по ходу верхних дыхательных путей (ВДП). При этом производят аспирацию всего содержимого 50 ВДП-ротовой полости, глотки, преддверия гортани, чем обеспечивается визуальный контроль прохождения косого среза 4-устройства 1 через голосовую щель в трахею до исчезновения за голосовыми связками всей 55 надувной манжеты 3. После установления игітубацнонной трубки в трахее и завершения очистки ВДП от аспирьционных масс убирают внутреннюю аспирационную трубку 5, раздувают манжету 3. При этом внутренняя поверхность интубационной трубки 2 остается чистой за счет того, что утолщение 7, выполненное по окружности рабочей част** зсгшрационной трубки, сопряжено с внутренней поверхностью дистальной части интубационной трубки 2, т. е. внешний диаметр d утолщения 7 равен внутреннему диаметру D - внутренней поверхности интубационной трубки 2 в рабочей ее части. Вследствие этого аспирационные массы эвакуируются только через аспирационную трубку 5 и на попадают в интубационную трубку 2. Непосредственно после извлечения из устройства 1 аспирационной трубки 5 восстанавливается проходимость ВДП, обеспечивается возможность спонтанного дыхания через интубационную трубку 2 ли-, бо подключения при необходимости трубки 2 к аппарату ИВЛ. За счет одноразового, одномоментного интубироэания больного с первой попытки, интубацию можно проводить под надежным визуальным контролем. Благодаря зтравматмчностя устройства достигается снижение травматиззции ВДП, снижается вероятность послеоперационных осложнений, связанных с интубацией, повышается точность и надежность интубировэния, Атрэвматичность предлагаемого устройства снижает вероятность возникновения отдаленных осложнений, позволяет также увеличить продолжительность нахождения интубационной трубки в ВДП. Формула изобретения Устройство для восстановления проходимости верхних дыхательных путей, содержащее интубационную трубку с открытым рабочим концом и надувной манжетой и установленную коаксиэльно аспирационную трубку.о т л и ч а ю щ е е с я тем, что. с целью снижения трасматичности путем предупреждения попадания аспирационных масс в просвет интубационной трубки, рабочий конецаспирационнойтрубки выполнен с утолщением, имеющим наружный диаметр, равный внутреннему диаметру интубзционной трубки, при этом аспирэционная трубка имеет длину меньше длины интубэционной трубки. 1708356 Редактор Т Лазоренко Составитель В Ланцеаич Техред М Моргентал Корректор М. Кучерявая Заказ 379 Тираж Тираж Подписное 8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1Ї3035, Мосгва Ж-35 Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул Гагарина, 101
