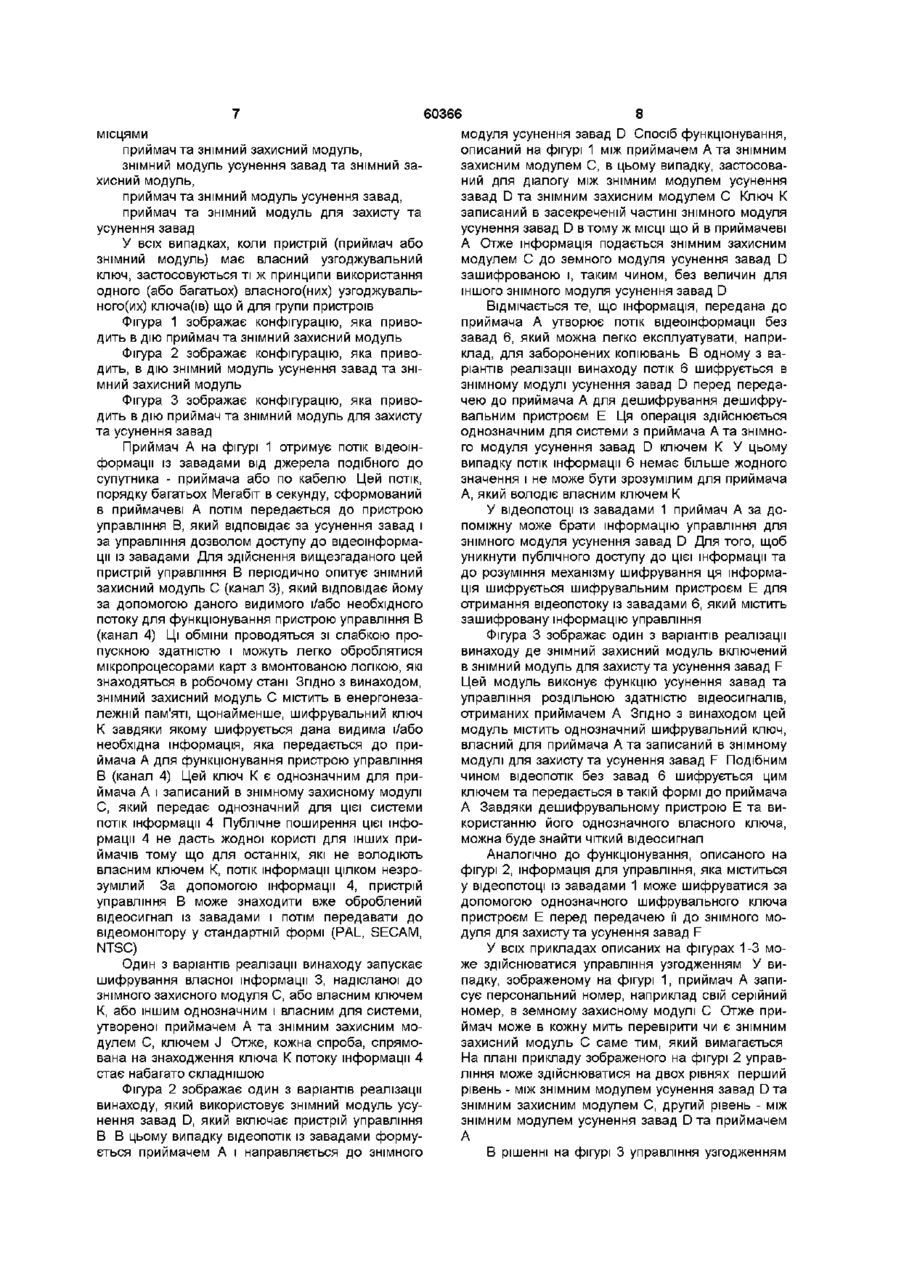

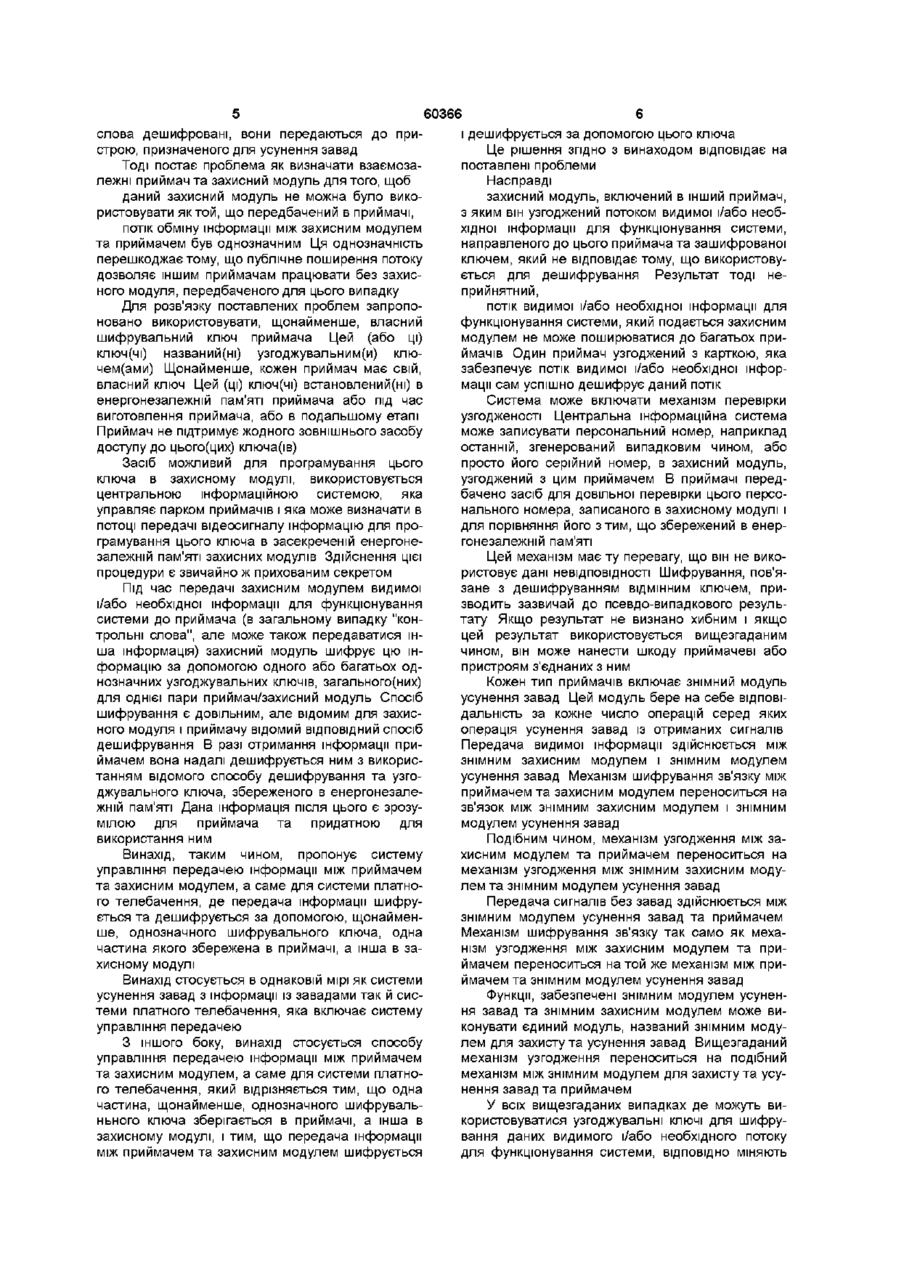

Механізм узгодження приймача із захисним модулем

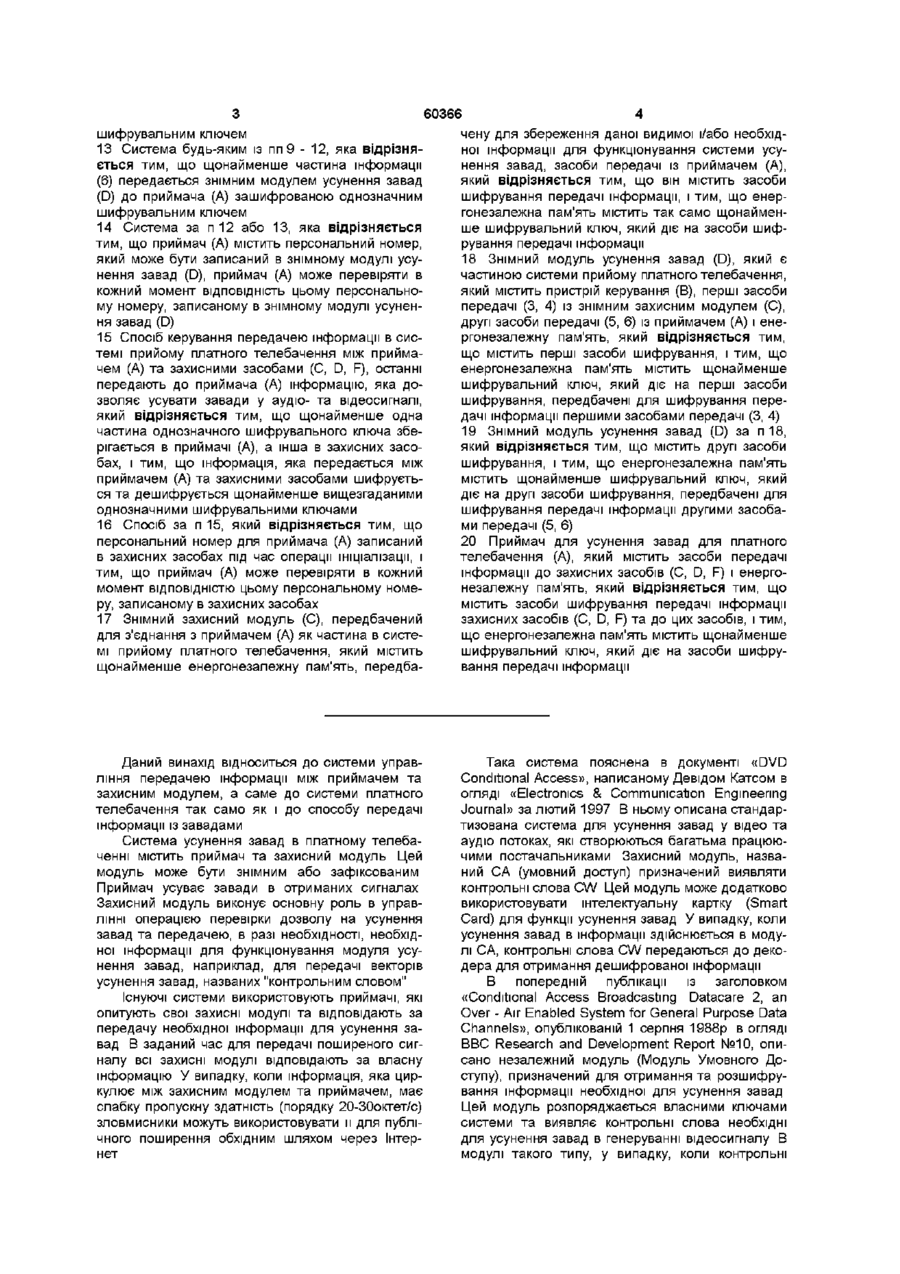

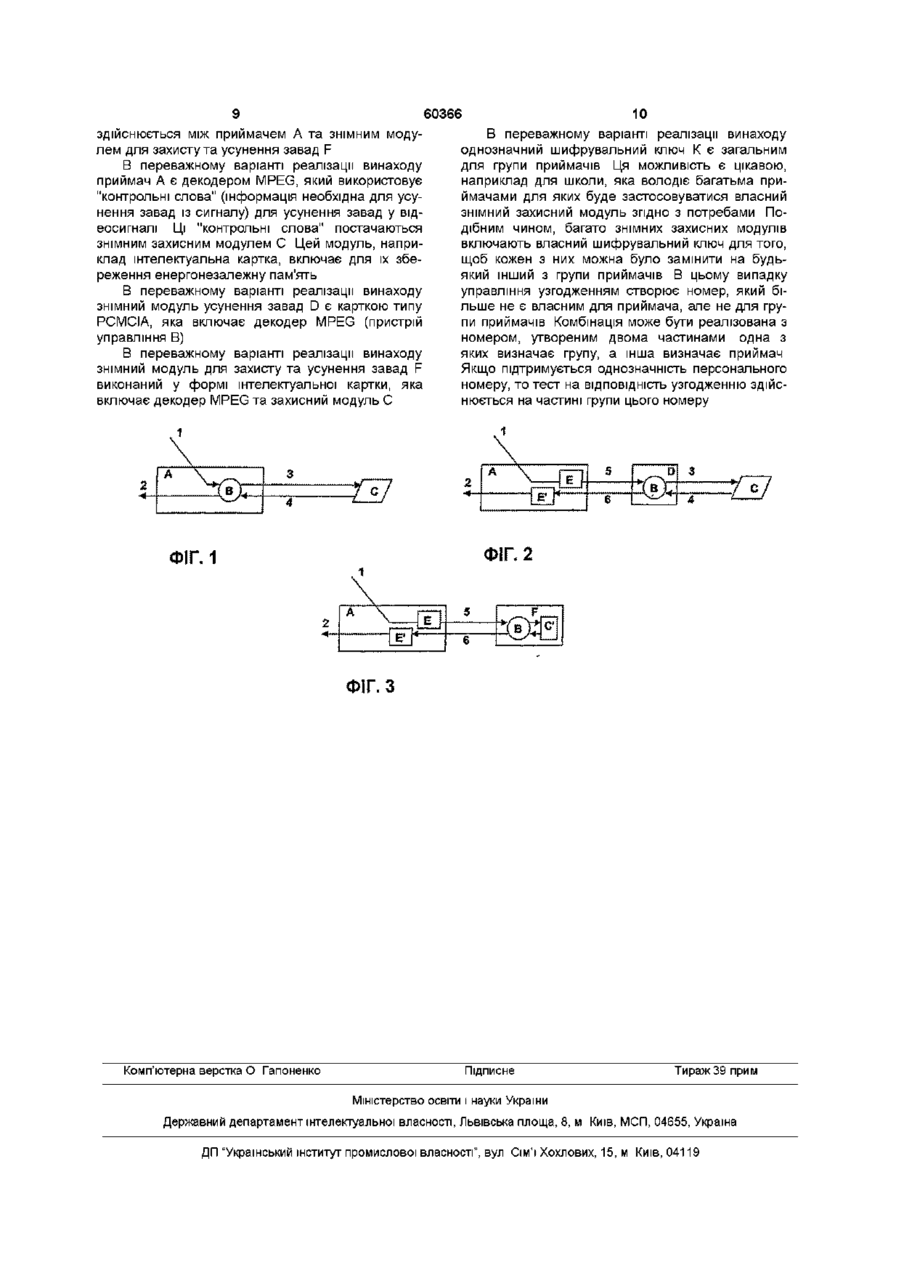

1 Система прийому платного телебачення, яка містить приймач (А), з'єднаний із захисними засобами (С, D, F), який для усунення завад отримує інформацію від частини захисних засобів (С, D, F), яка відрізняється тим, що щонайменше частина інформації (4, 6) передається зашифрованою однозначним шифрувальним ключем захисними засобами (С, D, F) до приймача (А) 2 Система за п 1, яка відрізняється тим, що однозначний шифрувальний ключ є загальним для групи приймачів 3 Система за п 1 або 2, яка відрізняється тим, що щонайменше частина інформації (3, 5) передається приймачем (А) до захисних засобів (С, D, F) зашифрованою однозначним ключем 4 Система за будь-яким із пп 1 - 3, яка відрізняється тим, що приймач (А) містить персональний номер, який може бути записаний в захисних засобах (С, D, F), приймач (А) має можливість в кожний момент перевіряти ВІДПОВІДНІСТЬ цьому персональному номеру, записаному в захисних засобах (С, D, F) 5 Система за п 4, яка відрізняється тим, що персональний номер передбачає частину, належну для групи приймачів, та частину, належну для приймача, і тим, що перевірка ВІДПОВІДНОСТІ узгодженню здійснюється на частині, належній для групи приймачів 6 Система за будь-яким із пп 1 - 5, яка відрізняється тим, що приймач (А) містить пристрій керування (В) та захисні засоби, які складають знімний захисний модуль (С), в якому зберігається видима і/або необхідна інформація для функціонування пристрою керування (В) 7 Система за будь-яким із пп 1 - 5, яка відрізняється тим, що захисні засоби містять знімний модуль для захисту та усунення завад (F), який містить пристрій керування (В) та захисний пристрій (С), відповідальний за усунення завад та за роздільну здатність відеоінформацм 8 Система прийому платного телебачення, яка містить приймач (А), з'єднаний із захисними засобами (С, D, F), який для усунення завад приймає інформацію від частини захисних засобів (С, D, F), яка відрізняється тим, що ці захисні засоби містять знімний захисний модуль (С) та знімний модуль усунення завад (D), який включає пристрій керування (В), і тим, що щонайменше частина видимої і/або необхідної інформації (4) для функціонування пристрою керування (В) шифрується перед передачею до знімного модуля усунення завад (D) за допомогою однозначного шифрувального ключа 9 Система за п 8, яка відрізняється тим, що щонайменше частина інформації (3) передається знімним модулем усунення завад (D) до захисного модуля (С) зашифрованою однозначним шифрувальним ключем 10 Система за п 8 або 9, яка відрізняється тим, що знімний модуль усунення завад (D) містить персональний номер, який може бути записаний в знімному захисному модулі (С), знімний модуль усунення завад (D) може перевіряти в кожний момент ВІДПОВІДНІСТЬ цьому номеру, записаному в знімному захисному модулі (С) 11 Система за п 10, яка відрізняється тим, що персональний номер передбачає частину, належну для групи знімних модулів усунення завад (D), та частину, належну для знімного модуля усунення завад (D), і тим, що перевірка ВІДПОВІДНОСТІ уз годженню здійснюється на частині, належній для групи знімних модулів усунення завад (D) 12 Система за будь-яким із пп 9 - 11, яка відрізняється тим, що щонайменше частина інформації (5) передається приймачем (А) до знімного модуля усунення завад (D) зашифрованою однозначним О (О (О со о (О шифрувальним ключем 13 Система будь-яким із пп 9 - 12, яка відрізняється тим, що щонайменше частина інформації (6) передається знімним модулем усунення завад (D) до приймача (А) зашифрованою однозначним шифрувальним ключем 14 Система за п 12 або 13, яка відрізняється тим, що приймач (А) містить персональний номер, який може бути записаний в знімному модулі усунення завад (D), приймач (А) може перевіряти в кожний момент ВІДПОВІДНІСТЬ цьому персональному номеру, записаному в знімному модулі усунення завад (D) 15 Спосіб керування передачею інформації в системі прийому платного телебачення між приймачем (А) та захисними засобами (С, D, F), останні передають до приймача (А) інформацію, яка дозволяє усувати завади у аудю- та відеосигналі, який відрізняється тим, що щонайменше одна частина однозначного шифрувального ключа зберігається в приймачі (А), а інша в захисних засобах, і тим, що інформація, яка передається між приймачем (А) та захисними засобами шифрується та дешифрується щонайменше вищезгаданими однозначними шифрувальними ключами 16 Спосіб за п 15, який відрізняється тим, що персональний номер для приймача (А) записаний в захисних засобах під час операції ініціалізації, і тим, що приймач (А) може перевіряти в кожний момент ВІДПОВІДНІСТЮ цьому персональному номеру, записаному в захисних засобах 17 Знімний захисний модуль (С), передбачений для з'єднання з приймачем (А) як частина в системі прийому платного телебачення, який містить щонайменше енергонезалежну пам'ять, передба 60366 чену для збереження даної видимої і/або необхідної інформації для функціонування системи усунення завад, засоби передачі із приймачем (А), який відрізняється тим, що він містить засоби шифрування передачі інформації, і тим, що енергонезалежна пам'ять містить так само щонайменше шифрувальний ключ, який діє на засоби шифрування передачі інформації 18 Знімний модуль усунення завад (D), який є частиною системи прийому платного телебачення, який містить пристрій керування (В), перші засоби передачі (3, 4) із знімним захисним модулем (С), другі засоби передачі (5, 6) із приймачем (А) і енергонезалежну пам'ять, який відрізняється тим, що містить перші засоби шифрування, і тим, що енергонезалежна пам'ять містить щонайменше шифрувальний ключ, який діє на перші засоби шифрування, передбачені для шифрування передачі інформації першими засобами передачі (3, 4) 19 Знімний модуль усунення завад (D) за п18, який відрізняється тим, що містить другі засоби шифрування, і тим, що енергонезалежна пам'ять містить щонайменше шифрувальний ключ, який діє на другі засоби шифрування, передбачені для шифрування передачі інформації другими засобами передачі (5, 6) 20 Приймач для усунення завад для платного телебачення (А), який містить засоби передачі інформації до захисних засобів (С, D, F) і енергонезалежну пам'ять, який відрізняється тим, що містить засоби шифрування передачі інформації захисних засобів (С, D, F) та до цих засобів, і тим, що енергонезалежна пам'ять містить щонайменше шифрувальний ключ, який діє на засоби шифрування передачі інформації Даний винахід відноситься до системи управління передачею інформації між приймачем та захисним модулем, а саме до системи платного телебачення так само як і до способу передачі інформації із завадами Система усунення завад в платному телебаченні містить приймач та захисний модуль Цей модуль може бути знімним або зафіксованим Приймач усуває завади в отриманих сигналах Захисний модуль виконує основну роль в управлінні операцією перевірки дозволу на усунення завад та передачею, в разі необхідності, необхідної інформації для функціонування модуля усунення завад, наприклад, для передачі векторів усунення завад, названих "контрольним словом" Існуючі системи використовують приймачі, які опитують свої захисні модулі та відповідають за передачу необхідної інформації для усунення завад В заданий час для передачі поширеного сигналу всі захисні модулі відповідають за власну інформацію У випадку, коли інформація, яка циркулює між захисним модулем та приймачем, має слабку пропускну здатність (порядку 20-30октет/с) зловмисники можуть використовувати и для публічного поширення обхідним шляхом через Інтернет Така система пояснена в документі «DVD Conditional Access», написаному Девідом Катсом в огляді «Electronics & Communication Engineering Journal» за лютий 1997 В ньому описана стандартизована система для усунення завад у відео та аудю потоках, які створюються багатьма працюючими постачальниками Захисний модуль, названий СА (умовний доступ) призначений виявляти контрольні слова CW Цей модуль може додатково використовувати інтелектуальну картку (Smart Card) для функції усунення завад У випадку, коли усунення завад в інформації здійснюється в модулі СА, контрольні слова CW передаються до декодера для отримання дешифрованої інформації В попередній публікації із заголовком «Conditional Access Broadcasting Datacare 2, an Over - Air Enabled System for General Purpose Data Channels», опублікованій 1 серпня 1988р в огляді BBC Research and Development Report №10, описано незалежний модуль (Модуль Умовного Доступу), призначений для отримання та розшифрування інформації необхідної для усунення завад Цей модуль розпоряджається власними ключами системи та виявляє контрольні слова необхідні для усунення завад в генеруванні відеосигналу В модулі такого типу, у випадку, коли контрольні 60366 слова дешифровані, вони передаються до приі дешифрується за допомогою цього ключа строю, призначеного для усунення завад Це рішення згідно з винаходом відповідає на поставлені проблеми Тоді постає проблема як визначати взаємозалежні приймач та захисний модуль для того, щоб Насправді даний захисний модуль не можна було викозахисний модуль, включений в інший приймач, ристовувати яктой, що передбачений в приймачі, з яким він узгоджений потоком видимої і/або необхідної інформації для функціонування системи, потік обміну інформації між захисним модулем направленого до цього приймача та зашифрованої та приймачем був однозначним Ця однозначність ключем, який не відповідає тому, що використовуперешкоджає тому, що публічне поширення потоку ється для дешифрування Результат тоді недозволяє іншим приймачам працювати без захисприйнятний, ного модуля, передбаченого для цього випадку Для розв'язку поставлених проблем запропопотік видимої і/або необхідної інформації для новано використовувати, щонайменше, власний функціонування системи, який подається захисним шифрувальний ключ приймача Цей (або ці) модулем не може поширюватися до багатьох приключ(чі) названий(ні) узгоджувальним(и) клюймачів Один приймач узгоджений з карткою, яка чем(ами) Щонайменше, кожен приймач має свій, забезпечує потік видимої і/або необхідної інфорвласний ключ Цей (ці) ключ(чі) встановлений(ні) в мації сам успішно дешифрує даний потік енергонезалежній пам'яті приймача або під час Система може включати механізм перевірки виготовлення приймача, або в подальшому етапі узгодженості Центральна інформаційна система Приймач не підтримує жодного зовнішнього засобу може записувати персональний номер, наприклад доступу до цього(цих) ключа(ів) останній, згенерований випадковим чином, або просто його серійний номер, в захисний модуль, Засіб можливий для програмування цього узгоджений з цим приймачем В приймачі передключа в захисному модулі, використовується бачено засіб для довільної перевірки цього персоцентральною інформаційною системою, яка нального номера, записаного в захисному модулі і управляє парком приймачів і яка може визначати в для порівняння його з тим, що збережений в енерпотоці передачі відеосигналу інформацію для прогонезалежній пам'яті грамування цього ключа в засекреченій енергонезалежній пам'яті захисних модулів Здійснення цієї Цей механізм має ту перевагу, що він не викопроцедури є звичайно ж прихованим секретом ристовує дані невідповідності Шифрування, пов'язане з дешифруванням ВІДМІННИМ ключем, приПід час передачі захисним модулем видимої зводить зазвичай до псевдо-випадкового резульі/або необхідної інформації для функціонування тату Якщо результат не визнано хибним і якщо системи до приймача (в загальному випадку "концей результат використовується вищезгаданим трольні слова", але може також передаватися інчином, він може нанести шкоду приймачеві або ша інформація) захисний модуль шифрує цю інпристроям з'єднаних з ним формацію за допомогою одного або багатьох однозначних узгоджувальних ключів, загального(них) Кожен тип приймачів включає знімний модуль для однієї пари приймач/захисний модуль Спосіб усунення завад Цей модуль бере на себе відповішифрування є довільним, але відомим для захисдальність за кожне число операцій серед яких ного модуля і приймачу відомий ВІДПОВІДНИЙ спосіб операція усунення завад із отриманих сигналів дешифрування В разі отримання інформації приПередача видимої інформації здійснюється між ймачем вона надалі дешифрується ним з викорисзнімним захисним модулем і знімним модулем танням відомого способу дешифрування та узгоусунення завад Механізм шифрування зв'язку між джувального ключа, збереженого в енергонезалеприймачем та захисним модулем переноситься на жній пам'яті Дана інформація після цього є зрозузв'язок між знімним захисним модулем і знімним мілою для приймача та придатною для модулем усунення завад використання ним Подібним чином, механізм узгодження між захисним модулем та приймачем переноситься на Винахід, таким чином, пропонує систему механізм узгодження між знімним захисним модууправління передачею інформації між приймачем лем та знімним модулем усунення завад та захисним модулем, а саме для системи платного телебачення, де передача інформації шифруПередача сигналів без завад здійснюється між ється та дешифрується за допомогою, щонаймензнімним модулем усунення завад та приймачем ше, однозначного шифрувального ключа, одна Механізм шифрування зв'язку так само як мехачастина якого збережена в приймачі, а інша в занізм узгодження між захисним модулем та прихисному модулі ймачем переноситься на той же механізм між приймачем та знімним модулем усунення завад Винахід стосується в однаковій мірі як системи усунення завад з інформації із завадами так й сисФункції, забезпечені знімним модулем усунентеми платного телебачення, яка включає систему ня завад та знімним захисним модулем може виуправління передачею конувати єдиний модуль, названий знімним модулем для захисту та усунення завад Вищезгаданий З іншого боку, винахід стосується способу механізм узгодження переноситься на подібний управління передачею інформації між приймачем механізм між знімним модулем для захисту та усута захисним модулем, а саме для системи платнонення завад та приймачем го телебачення, який відрізняється тим, що одна частина, щонайменше, однозначного шифрувальУ всіх вищезгаданих випадках де можуть виньного ключа зберігається в приймачі, а інша в користовуватися узгоджувальні ключі для шифрузахисному модулі, і тим, що передача інформації вання даних видимого і/або необхідного потоку між приймачем та захисним модулем шифрується для функціонування системи, ВІДПОВІДНО МІНЯЮТЬ 60366 8 модуля усунення завад D Спосіб функціонування, описаний на фігурі 1 між приймачем А та знімним приймач та знімний захисний модуль, захисним модулем С, в цьому випадку, застосовазнімний модуль усунення завад та знімний заний для діалогу між знімним модулем усунення хисний модуль, завад D та знімним захисним модулем С Ключ К приймач та знімний модуль усунення завад, записаний в засекреченій частині знімного модуля приймач та знімний модуль для захисту та усунення завад D в тому ж МІСЦІ ЩО Й В приймачеві усунення завад А Отже інформація подається знімним захисним У всіх випадках, коли пристрій (приймач або модулем С до земного модуля усунення завад D знімний модуль) має власний узгоджувальний зашифрованою і, таким чином, без величин для ключ, застосовуються ті ж принципи використання іншого знімного модуля усунення завад D одного (або багатьох) власного(них) узгоджувального(их) ключа(ів) що й для групи пристроїв Відмічається те, що інформація, передана до приймача А утворює потік відеоінформацм без Фігура 1 зображає конфігурацію, яка привозавад 6, який можна легко експлуатувати, напридить в дію приймач та знімний захисний модуль клад, для заборонених копіювань В одному з ваФігура 2 зображає конфігурацію, яка приворіантів реалізації винаходу потік 6 шифрується в дить, в дію знімний модуль усунення завад та знізнімному модулі усунення завад D перед передамний захисний модуль чею до приймача А для дешифрування дешифруФігура 3 зображає конфігурацію, яка привовальним пристроєм Е Ця операція здійснюється дить в дію приймач та знімний модуль для захисту однозначним для системи з приймача А та знімнота усунення завад го модуля усунення завад D ключем К У цьому Приймач А на фігурі 1 отримує потік відеоінвипадку потік інформації 6 немає більше жодного формацм із завадами від джерела подібного до значення і не може бути зрозумілим для приймача супутника - приймача або по кабелю Цей потік, А, який володіє власним ключем К порядку багатьох Мегабіт в секунду, сформований в приймачеві А потім передається до пристрою У відеопотоці із завадами 1 приймач А за доуправління В, який відповідає за усунення завад і поміжну може брати інформацію управління для за управління дозволом доступу до відеоінформазнімного модуля усунення завад D Для того, щоб цм із завадами Для здійснення вищезгаданого цей уникнути публічного доступу до цієї інформації та пристрій управління В періодично опитує знімний до розуміння механізму шифрування ця інформазахисний модуль С (канал 3), який відповідає йому ція шифрується шифрувальним пристроєм Е для за допомогою даного видимого і/або необхідного отримання відеопотоку із завадами 6, який містить потоку для функціонування пристрою управління В зашифровану інформацію управління (канал 4) Ці обміни проводяться зі слабкою проФігура 3 зображає один з варіантів реалізації пускною здатністю і можуть легко оброблятися винаходу де знімний захисний модуль включений мікропроцесорами карт з вмонтованою логікою, які в знімний модуль для захисту та усунення завад F знаходяться в робочому стані Згідно з винаходом, Цей модуль виконує функцію усунення завад та знімний захисний модуль С містить в енергонезауправління роздільною здатністю відеосигнал їв, лежній пам'яті, щонайменше, шифрувальний ключ отриманих приймачем А Згідно з винаходом цей К завдяки якому шифрується дана видима і/або модуль містить однозначний шифрувальний ключ, необхідна інформація, яка передається до привласний для приймача А та записаний в знімному ймача А для функціонування пристрою управління модулі для захисту та усунення завад F Подібним В (канал 4) Цей ключ К є однозначним для причином відеопотік без завад 6 шифрується цим ймача А і записаний в знімному захисному модулі ключем та передається в такій формі до приймача С, який передає однозначний для цієї системи А Завдяки дешифрувальному пристрою Е та випотік інформації 4 Публічне поширення цієї інфокористанню його однозначного власного ключа, рмації 4 не дасть жодної користі для інших приможна буде знайти чіткий відеосигнал ймачів тому що для останніх, які не володіють Аналогічно до функціонування, описаного на власним ключем К, потік інформації цілком незрофігурі 2, інформація для управління, яка міститься зумілий За допомогою інформації 4, пристрій у відеопотоці із завадами 1 може шифруватися за управління В може знаходити вже оброблений допомогою однозначного шифрувального ключа відеосигнал із завадами і потім передавати до пристроєм Е перед передачею її до знімного мовідеомонітору у стандартній формі (PAL, SECAM, дуля для захисту та усунення завад F NTSC) У всіх прикладах описаних на фігурах 1-3 може здійснюватися управління узгодженням У виОдин з варіантів реалізації винаходу запускає падку, зображеному на фігурі 1, приймач А запишифрування власної інформації 3, надісланої до сує персональний номер, наприклад свій серійний знімного захисного модуля С, або власним ключем номер, в земному захисному модулі С Отже приК, або іншим однозначним і власним для системи, ймач може в кожну мить перевірити чи є знімним утвореної приймачем А та знімним захисним мозахисний модуль С саме тим, який вимагається дулем С, ключем J Отже, кожна спроба, спрямоНа плані прикладу зображеного на фігурі 2 управвана на знаходження ключа К потоку інформації 4 ління може здійснюватися на двох рівнях перший стає набагато складнішою рівень - між знімним модулем усунення завад D та Фігура 2 зображає один з варіантів реалізації знімним захисним модулем С, другий рівень - між винаходу, який використовує знімний модуль усузнімним модулем усунення завад D та приймачем нення завад D, який включає пристрій управління А В В цьому випадку відеопотік із завадами формується приймачем А і направляється до знімного В рішенні на фігурі 3 управління узгодженням МІСЦЯМИ 60366 здійснюється між приймачем А та знімним модулем для захисту та усунення завад F В переважному варіанті реалізації винаходу приймач А є декодером MPEG, який використовує "контрольні слова" (інформація необхідна для усунення завад із сигналу) для усунення завад у відеосигналі Ці "контрольні слова" постачаються знімним захисним модулем С Цей модуль, наприклад інтелектуальна картка, включає для їх збереження енергонезалежну пам'ять В переважному варіанті реалізації винаходу знімний модуль усунення завад D є карткою типу PCMCIA, яка включає декодер MPEG (пристрій управління В) В переважному варіанті реалізації винаходу знімний модуль для захисту та усунення завад F виконаний у формі інтелектуальної картки, яка включає декодер MPEG та захисний модуль С 10 В переважному варіанті реалізації винаходу однозначний шифрувальний ключ К є загальним для групи приймачів Ця можливість є цікавою, наприклад для школи, яка володіє багатьма приймачами для яких буде застосовуватися власний знімний захисний модуль згідно з потребами Подібним чином, багато знімних захисних модулів включають власний шифрувальний ключ для того, щоб кожен з них можна було замінити на будьякий інший з групи приймачів В цьому випадку управління узгодженням створює номер, який більше не є власним для приймача, але не для групи приймачів Комбінація може бути реалізована з номером, утвореним двома частинами одна з яких визначає групу, а інша визначає приймач Якщо підтримується однозначність персонального номеру, то тест на ВІДПОВІДНІСТЬ узгодженню здійснюється на частині групи цього номеру 1 ФІГ. 2 ФІГ 1 2 A \ _ ~~] E' 5 6 r~~ В ri ФІГ. З Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
