Спосіб зчитування прихованої інформації, записаної на напівпровідниковий носій

Номер патенту: 61849

Опубліковано: 25.07.2011

Автори: Тесленко Галина Іванівна, Тихонов Андрій Миколайович

Завантажити PDF файл.

Формула / Реферат

Спосіб зчитування прихованої інформації, записаної на напівпровідниковий носій, записаної у вигляді будь-якого зображення на напівпровідниковій пластині за допомогою локального опромінення поверхні пластини пучком часток, енергія яких достатня для створення структурних дефектів в приповерхневому шарі опромінених ділянок, який для зчитування інформації включає освітлення поверхні напівпровідника світлом з енергією кванта hv, більшою за ширину забороненої зони напівпровідника Eg, та її сканування, який відрізняється тим, що напівпровідникову пластину нагрівають до температури Т, яка вище температури навколишнього середовища, сканують поверхню пластини приймачем інфрачервоного випромінювання, чутливим в спектральній області поглинання на вільних носіях заряду напівпровідника (hv<Eg), і записують першу карту розподілу теплового випромінювання напівпровідникової пластини, після чого при тій же температурі Т напівпровідникову пластину освітлюють рівномірно по всій поверхні світлом і записують другу карту розподілу теплового випромінювання, після цього проводять віднімання першої карти розподілу від другої й отримують зображення записаної інформації.

Текст

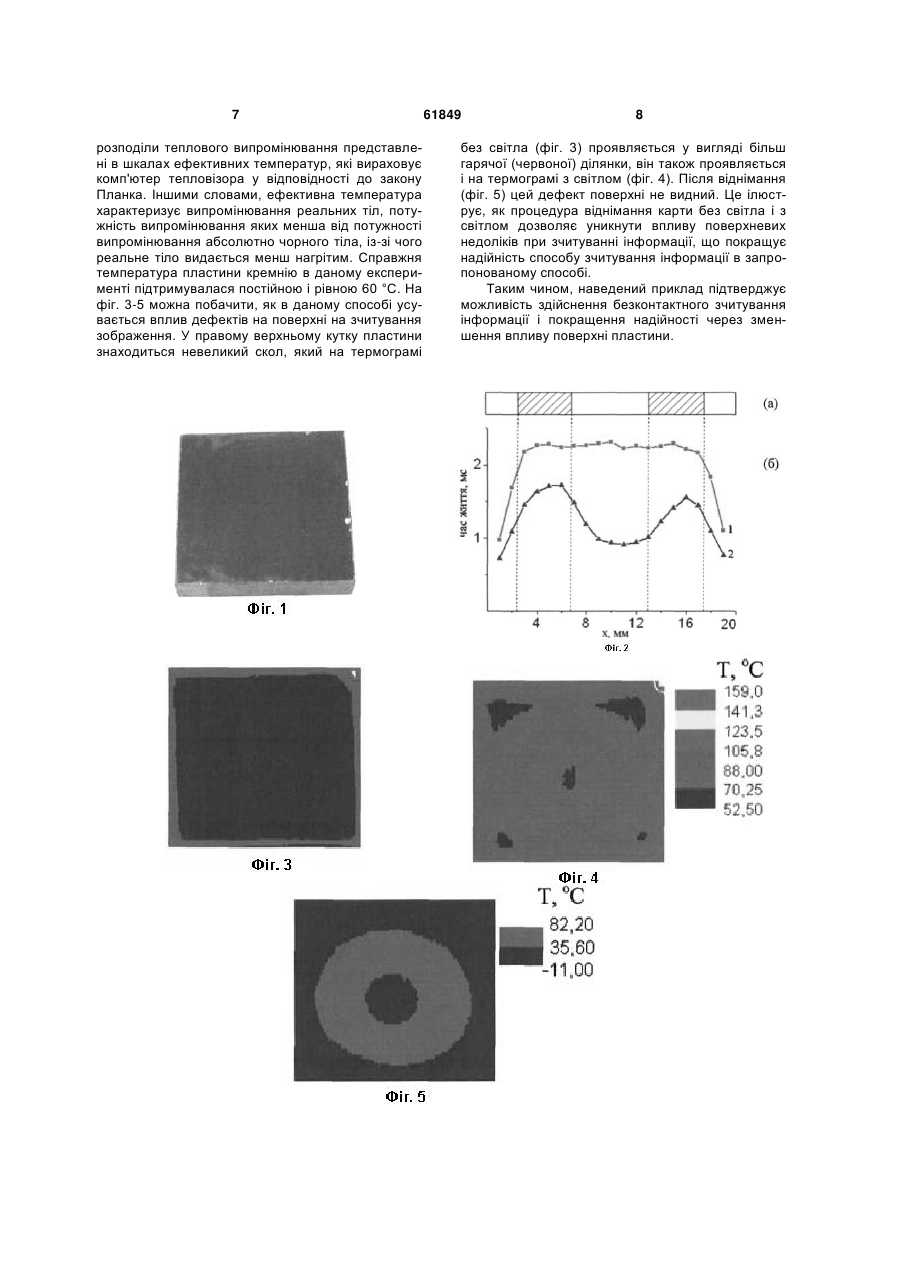

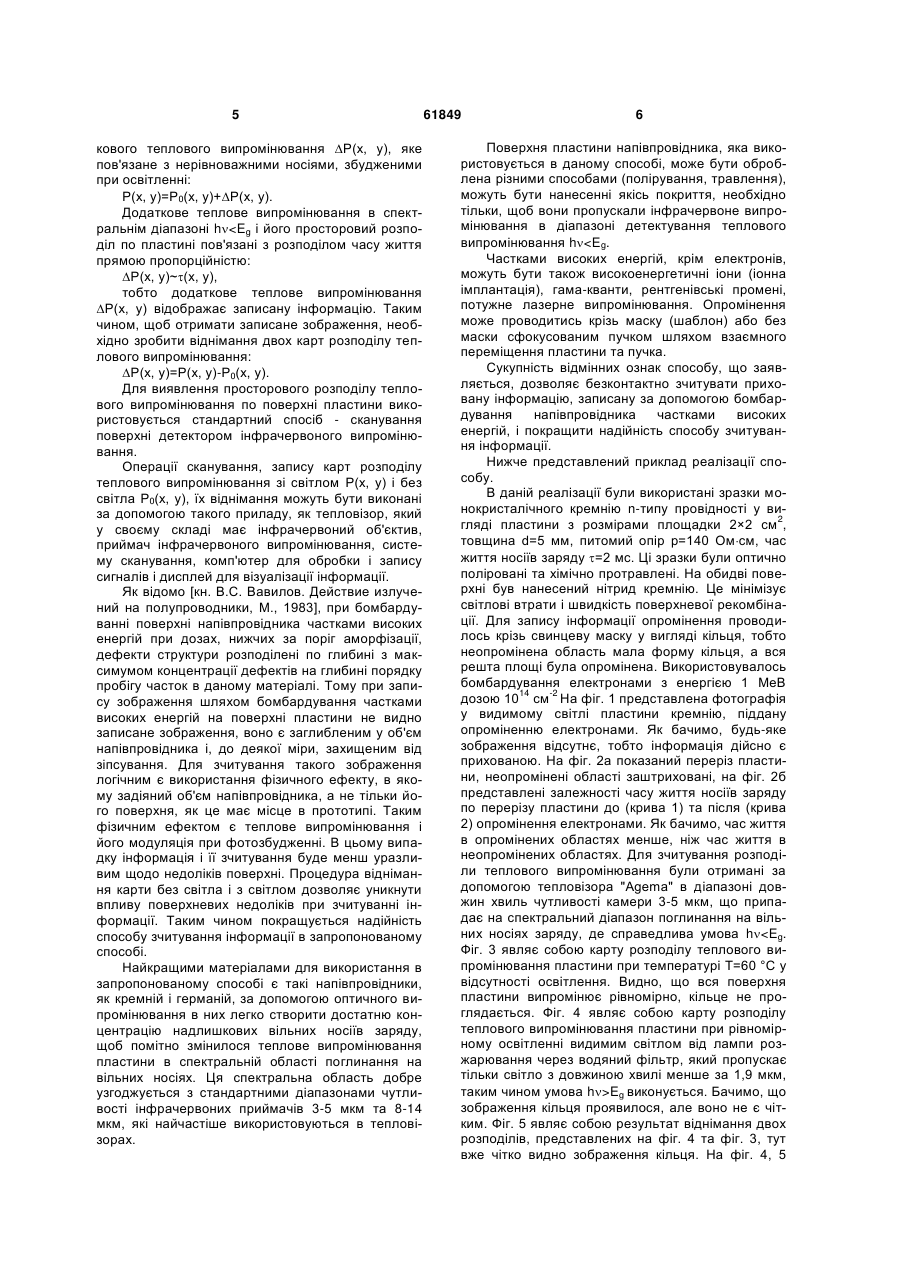

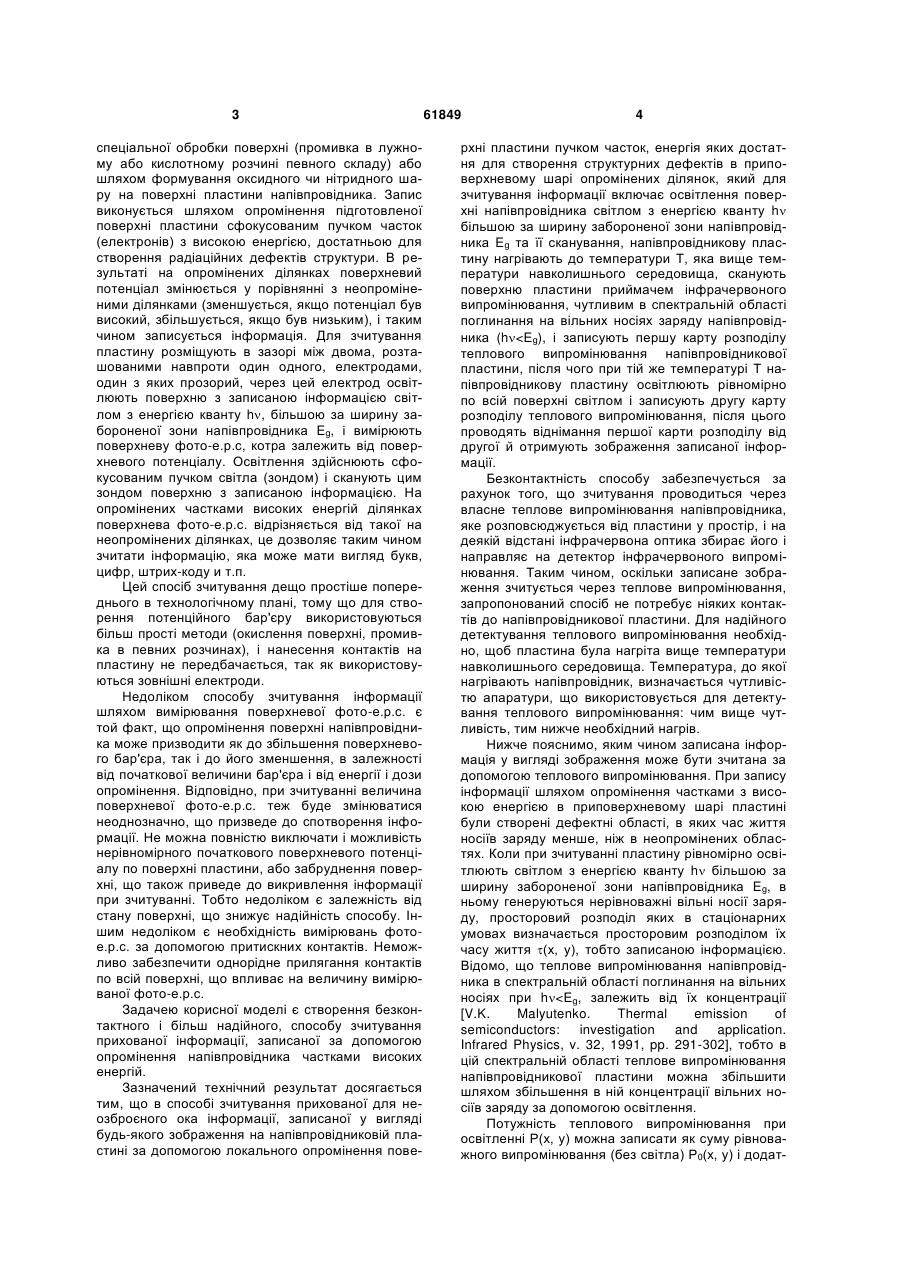

Спосіб зчитування прихованої інформації, записаної на напівпровідниковий носій, записаної у вигляді будь-якого зображення на напівпровідниковій пластині за допомогою локального опромінення поверхні пластини пучком часток, енергія яких достатня для створення структурних дефектів в приповерхневому шарі опромінених ділянок, який для зчитування інформації включає освітлення поверхні напівпровідника світлом з енергією 3 спеціальної обробки поверхні (промивка в лужному або кислотному розчині певного складу) або шляхом формування оксидного чи нітридного шару на поверхні пластини напівпровідника. Запис виконується шляхом опромінення підготовленої поверхні пластини сфокусованим пучком часток (електронів) з високою енергією, достатньою для створення радіаційних дефектів структури. В результаті на опромінених ділянках поверхневий потенціал змінюється у порівнянні з неопроміненими ділянками (зменшується, якщо потенціал був високий, збільшується, якщо був низьким), і таким чином записується інформація. Для зчитування пластину розміщують в зазорі між двома, розташованими навпроти один одного, електродами, один з яких прозорий, через цей електрод освітлюють поверхню з записаною інформацією світлом з енергією кванту h, більшою за ширину забороненої зони напівпровідника Eg, і вимірюють поверхневу фото-е.р.с, котра залежить від поверхневого потенціалу. Освітлення здійснюють сфокусованим пучком світла (зондом) і сканують цим зондом поверхню з записаною інформацією. На опромінених частками високих енергій ділянках поверхнева фото-е.р.с. відрізняється від такої на неопромінених ділянках, це дозволяє таким чином зчитати інформацію, яка може мати вигляд букв, цифр, штрих-коду и т.п. Цей спосіб зчитування дещо простіше попереднього в технологічному плані, тому що для створення потенційного бар'єру використовуються більш прості методи (окислення поверхні, промивка в певних розчинах), і нанесення контактів на пластину не передбачається, так як використовуються зовнішні електроди. Недоліком способу зчитування інформації шляхом вимірювання поверхневої фото-е.р.с. є той факт, що опромінення поверхні напівпровідника може призводити як до збільшення поверхневого бар'єра, так і до його зменшення, в залежності від початкової величини бар'єра і від енергії і дози опромінення. Відповідно, при зчитуванні величина поверхневої фото-е.р.с. теж буде змінюватися неоднозначно, що призведе до спотворення інформації. Не можна повністю виключати і можливість нерівномірного початкового поверхневого потенціалу по поверхні пластини, або забруднення поверхні, що також приведе до викривлення інформації при зчитуванні. Тобто недоліком є залежність від стану поверхні, що знижує надійність способу. Іншим недоліком є необхідність вимірювань фотое.р.с. за допомогою притискних контактів. Неможливо забезпечити однорідне прилягання контактів по всій поверхні, що впливає на величину вимірюваної фото-е.р.с. Задачею корисної моделі є створення безконтактного і більш надійного, способу зчитування прихованої інформації, записаної за допомогою опромінення напівпровідника частками високих енергій. Зазначений технічний результат досягається тим, що в способі зчитування прихованої для неозброєного ока інформації, записаної у вигляді будь-якого зображення на напівпровідниковій пластині за допомогою локального опромінення пове 61849 4 рхні пластини пучком часток, енергія яких достатня для створення структурних дефектів в приповерхневому шарі опромінених ділянок, який для зчитування інформації включає освітлення поверхні напівпровідника світлом з енергією кванту h більшою за ширину забороненої зони напівпровідника Eg та її сканування, напівпровідникову пластину нагрівають до температури Т, яка вище температури навколишнього середовища, сканують поверхню пластини приймачем інфрачервоного випромінювання, чутливим в спектральній області поглинання на вільних носіях заряду напівпровідника (h

Дивитися

Додаткова інформація

Назва патенту англійською

Method for hidden information readout recorded onto a semiconductor carrier

Автори англійською

Teslenko Halyna Ivanivna, Tykhonov Andrii Mykolaiovych

Назва патенту російською

Способ считывания скрытой информации, записанной на полупроводниковый носитель

Автори російською

Тесленко Галина Ивановна, Тихонов Андрей Николаевич

МПК / Мітки

МПК: G06K 19/00, G06K 19/14

Мітки: прихованої, напівпровідниковий, інформації, носій, записаної, зчитування, спосіб
