Універсальний малогабаритний інкубатор

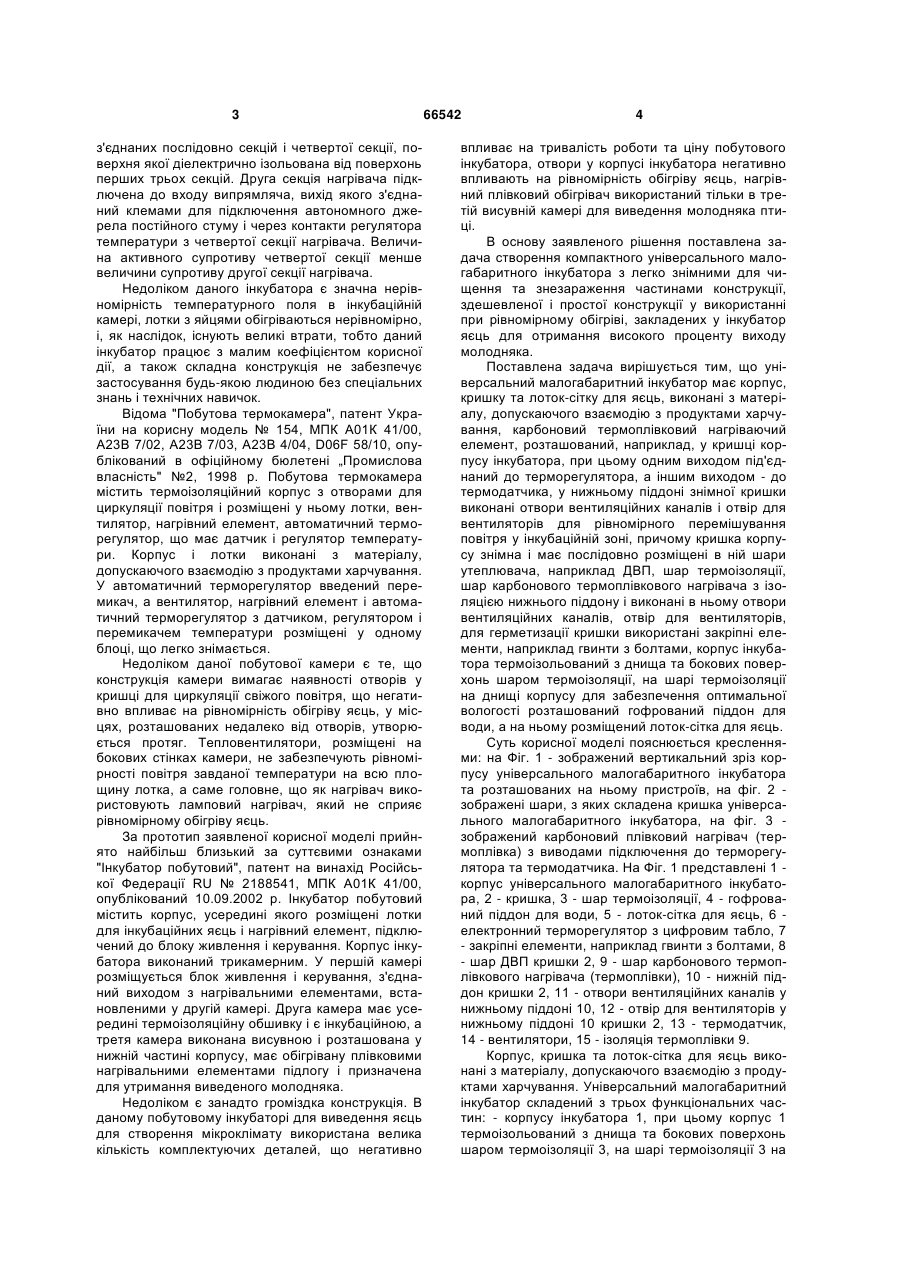

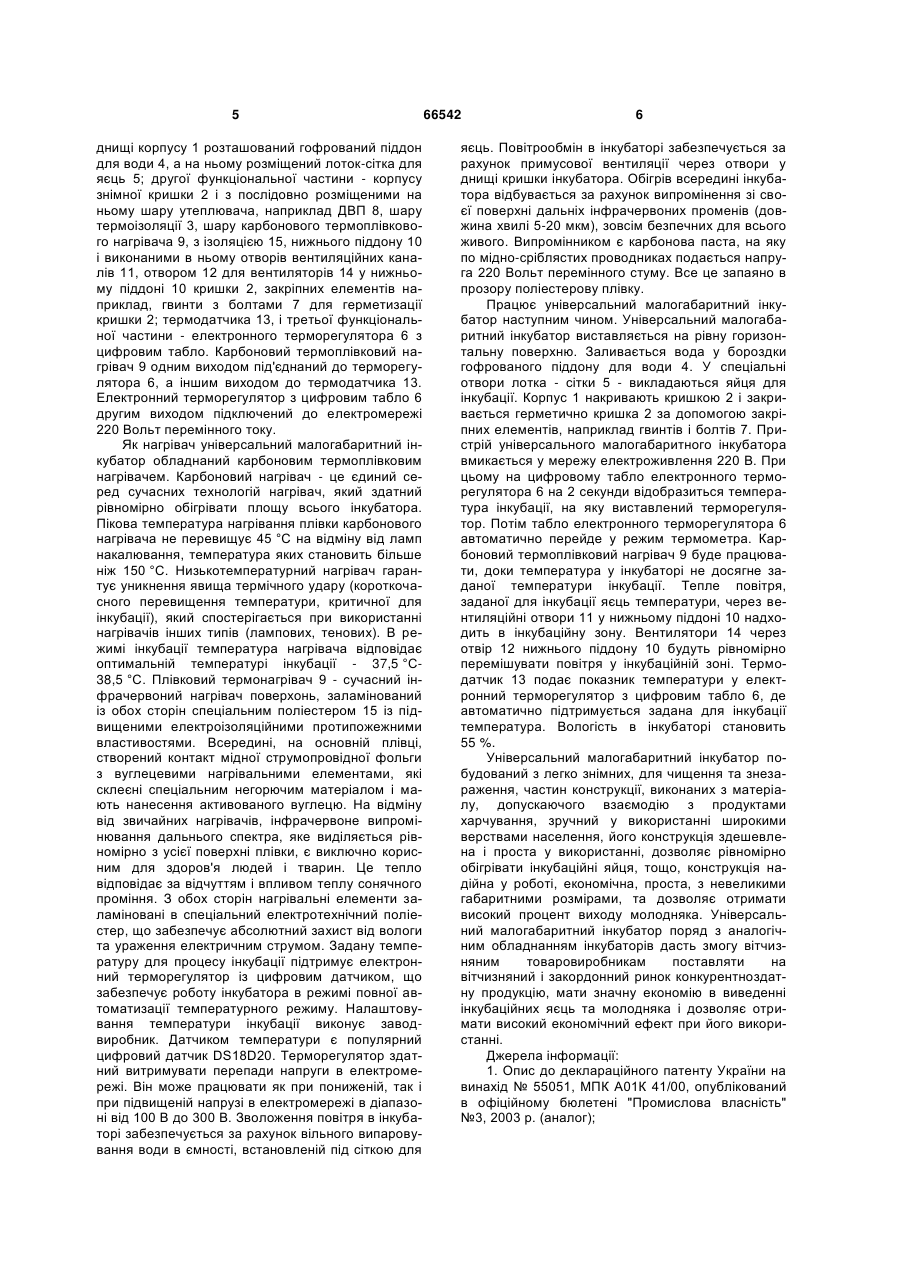

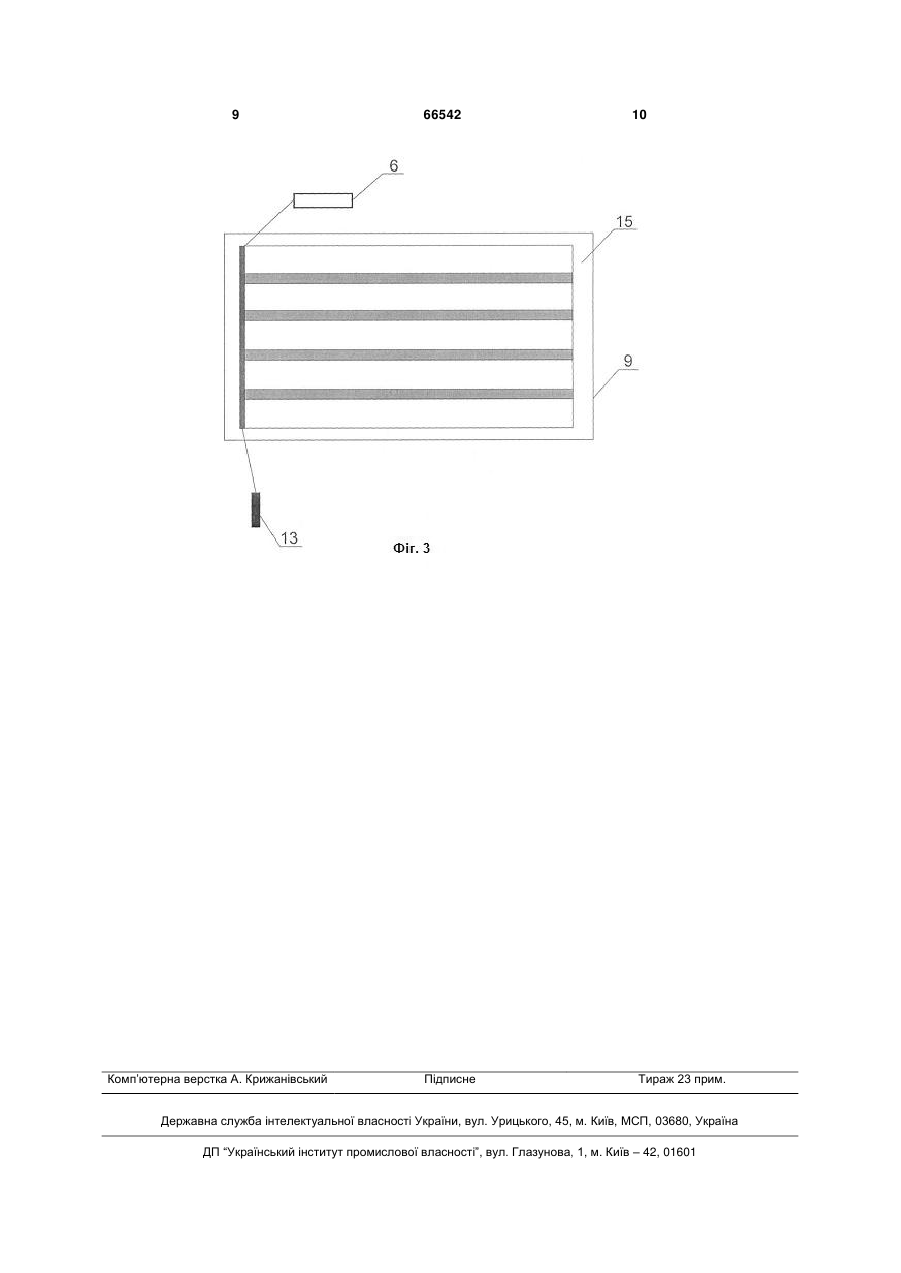

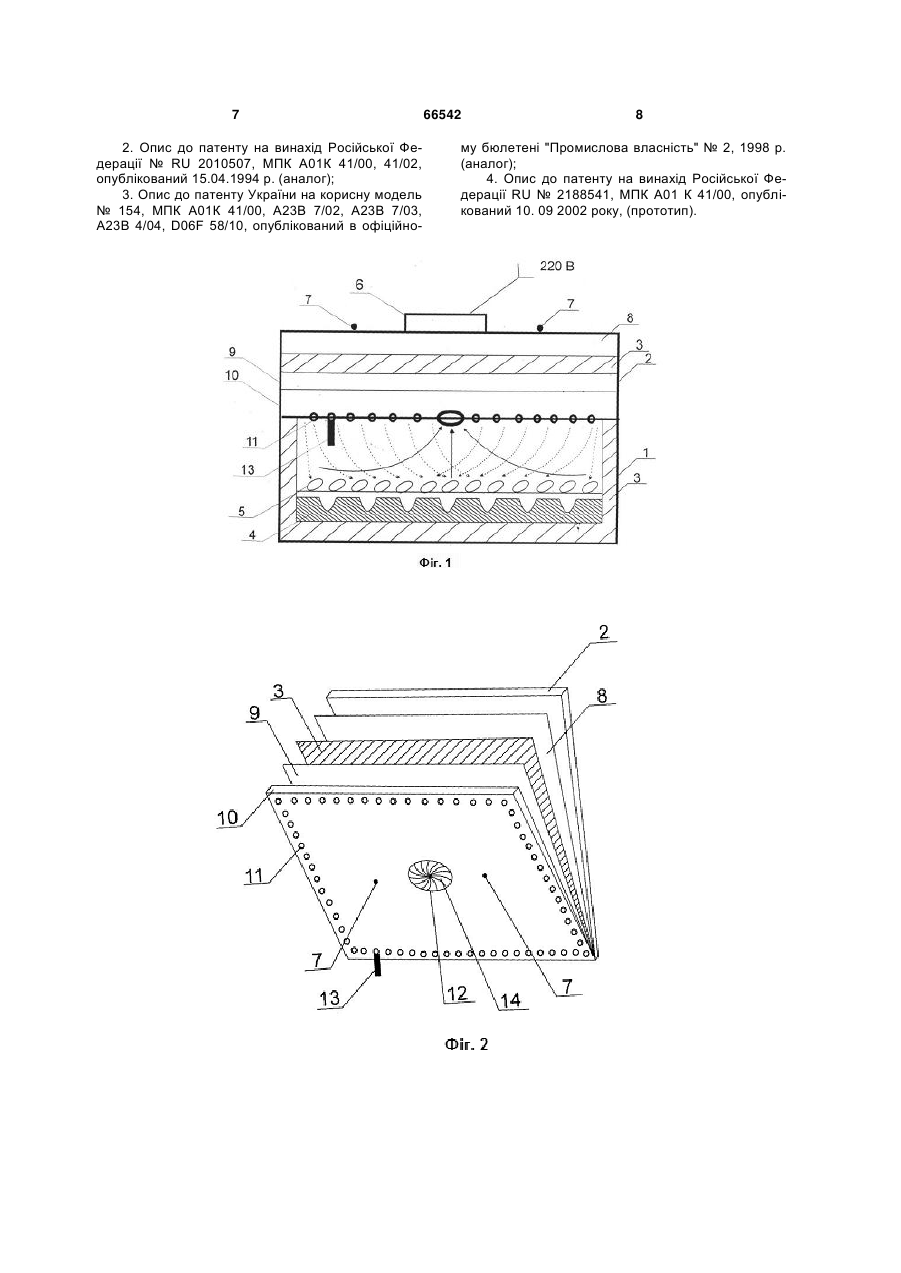

1. Універсальний малогабаритний інкубатор, що має корпус, усередині якого розміщені лотки для інкубації яєць, термоізоляція, нагрівні елементи, підключені до блоку живлення і керування, який відрізняється тим, що інкубатор має корпус, кришку та лоток-сітку для яєць, виконані з матеріалу, допускаючого взаємодію з продуктами харчування, карбоновий термоплівковий нагріваючий елемент, розташований, наприклад, у кришці корпусу інкубатора, при цьому одним виходом під'єднаний до терморегулятора, а іншим виходом - до термодатчика, у нижньому піддоні знімної кришки виконані отвори вентиляційних каналів і отвір для вентиля 3 з'єднаних послідовно секцій і четвертої секції, поверхня якої діелектрично ізольована від поверхонь перших трьох секцій. Друга секція нагрівача підключена до входу випрямляча, вихід якого з'єднаний клемами для підключення автономного джерела постійного стуму і через контакти регулятора температури з четвертої секції нагрівача. Величина активного супротиву четвертої секції менше величини супротиву другої секції нагрівача. Недоліком даного інкубатора є значна нерівномірність температурного поля в інкубаційній камері, лотки з яйцями обігріваються нерівномірно, і, як наслідок, існують великі втрати, тобто даний інкубатор працює з малим коефіцієнтом корисної дії, а також складна конструкція не забезпечує застосування будь-якою людиною без спеціальних знань і технічних навичок. Відома "Побутова термокамера", патент України на корисну модель № 154, МПК А01К 41/00, А23В 7/02, А23В 7/03, А23В 4/04, D06F 58/10, опублікований в офіційному бюлетені „Промислова власність" №2, 1998 р. Побутова термокамера містить термоізоляційний корпус з отворами для циркуляції повітря і розміщені у ньому лотки, вентилятор, нагрівний елемент, автоматичний терморегулятор, що має датчик і регулятор температури. Корпус і лотки виконані з матеріалу, допускаючого взаємодію з продуктами харчування. У автоматичний терморегулятор введений перемикач, а вентилятор, нагрівний елемент і автоматичний терморегулятор з датчиком, регулятором і перемикачем температури розміщені у одному блоці, що легко знімається. Недоліком даної побутової камери є те, що конструкція камери вимагає наявності отворів у кришці для циркуляції свіжого повітря, що негативно впливає на рівномірність обігріву яєць, у місцях, розташованих недалеко від отворів, утворюється протяг. Тепловентилятори, розміщені на бокових стінках камери, не забезпечують рівномірності повітря завданої температури на всю площину лотка, а саме головне, що як нагрівач використовують ламповий нагрівач, який не сприяє рівномірному обігріву яєць. За прототип заявленої корисної моделі прийнято найбільш близький за суттєвими ознаками "Інкубатор побутовий", патент на винахід Російської Федерації RU № 2188541, МПК А01К 41/00, опублікований 10.09.2002 р. Інкубатор побутовий містить корпус, усередині якого розміщені лотки для інкубаційних яєць і нагрівний елемент, підключений до блоку живлення і керування. Корпус інкубатора виконаний трикамерним. У першій камері розміщується блок живлення і керування, з'єднаний виходом з нагрівальними елементами, встановленими у другій камері. Друга камера має усередині термоізоляційну обшивку і є інкубаційною, а третя камера виконана висувною і розташована у нижній частині корпусу, має обігрівану плівковими нагрівальними елементами підлогу і призначена для утримання виведеного молодняка. Недоліком є занадто громіздка конструкція. В даному побутовому інкубаторі для виведення яєць для створення мікроклімату використана велика кількість комплектуючих деталей, що негативно 66542 4 впливає на тривалість роботи та ціну побутового інкубатора, отвори у корпусі інкубатора негативно впливають на рівномірність обігріву яєць, нагрівний плівковий обігрівач використаний тільки в третій висувній камері для виведення молодняка птиці. В основу заявленого рішення поставлена задача створення компактного універсального малогабаритного інкубатора з легко знімними для чищення та знезараження частинами конструкції, здешевленої і простої конструкції у використанні при рівномірному обігріві, закладених у інкубатор яєць для отримання високого проценту виходу молодняка. Поставлена задача вирішується тим, що універсальний малогабаритний інкубатор має корпус, кришку та лоток-сітку для яєць, виконані з матеріалу, допускаючого взаємодію з продуктами харчування, карбоновий термоплівковий нагріваючий елемент, розташований, наприклад, у кришці корпусу інкубатора, при цьому одним виходом під'єднаний до терморегулятора, а іншим виходом - до термодатчика, у нижньому піддоні знімної кришки виконані отвори вентиляційних каналів і отвір для вентиляторів для рівномірного перемішування повітря у інкубаційній зоні, причому кришка корпусу знімна і має послідовно розміщені в ній шари утеплювача, наприклад ДВП, шар термоізоляції, шар карбонового термоплівкового нагрівача з ізоляцією нижнього піддону і виконані в ньому отвори вентиляційних каналів, отвір для вентиляторів, для герметизації кришки використані закріпні елементи, наприклад гвинти з болтами, корпус інкубатора термоізольований з днища та бокових поверхонь шаром термоізоляції, на шарі термоізоляції на днищі корпусу для забезпечення оптимальної вологості розташований гофрований піддон для води, а на ньому розміщений лоток-сітка для яєць. Суть корисної моделі пояснюється кресленнями: на Фіг. 1 - зображений вертикальний зріз корпусу універсального малогабаритного інкубатора та розташованих на ньому пристроїв, на фіг. 2 зображені шари, з яких складена кришка універсального малогабаритного інкубатора, на фіг. 3 зображений карбоновий плівковий нагрівач (термоплівка) з виводами підключення до терморегулятора та термодатчика. На Фіг. 1 представлені 1 корпус універсального малогабаритного інкубатора, 2 - кришка, 3 - шар термоізоляції, 4 - гофрований піддон для води, 5 - лоток-сітка для яєць, 6 електронний терморегулятор з цифровим табло, 7 - закріпні елементи, наприклад гвинти з болтами, 8 - шар ДВП кришки 2, 9 - шар карбонового термоплівкового нагрівача (термоплівки), 10 - нижній піддон кришки 2, 11 - отвори вентиляційних каналів у нижньому піддоні 10, 12 - отвір для вентиляторів у нижньому піддоні 10 кришки 2, 13 - термодатчик, 14 - вентилятори, 15 - ізоляція термоплівки 9. Корпус, кришка та лоток-сітка для яєць виконані з матеріалу, допускаючого взаємодію з продуктами харчування. Універсальний малогабаритний інкубатор складений з трьох функціональних частин: - корпусу інкубатора 1, при цьому корпус 1 термоізольований з днища та бокових поверхонь шаром термоізоляції 3, на шарі термоізоляції 3 на 5 днищі корпусу 1 розташований гофрований піддон для води 4, а на ньому розміщений лоток-сітка для яєць 5; другої функціональної частини - корпусу знімної кришки 2 і з послідовно розміщеними на ньому шару утеплювача, наприклад ДВП 8, шару термоізоляції 3, шару карбонового термоплівкового нагрівача 9, з ізоляцією 15, нижнього піддону 10 і виконаними в ньому отворів вентиляційних каналів 11, отвором 12 для вентиляторів 14 у нижньому піддоні 10 кришки 2, закріпних елементів наприклад, гвинти з болтами 7 для герметизації кришки 2; термодатчика 13, і третьої функціональної частини - електронного терморегулятора 6 з цифровим табло. Карбоновий термоплівковий нагрівач 9 одним виходом під'єднаний до терморегулятора 6, а іншим виходом до термодатчика 13. Електронний терморегулятор з цифровим табло 6 другим виходом підключений до електромережі 220 Вольт перемінного току. Як нагрівач універсальний малогабаритний інкубатор обладнаний карбоновим термоплівковим нагрівачем. Карбоновий нагрівач - це єдиний серед сучасних технологій нагрівач, який здатний рівномірно обігрівати площу всього інкубатора. Пікова температура нагрівання плівки карбонового нагрівача не перевищує 45 °C на відміну від ламп накалювання, температура яких становить більше ніж 150 °C. Низькотемпературний нагрівач гарантує уникнення явища термічного удару (короткочасного перевищення температури, критичної для інкубації), який спостерігається при використанні нагрівачів інших типів (лампових, тенових). В режимі інкубації температура нагрівача відповідає оптимальній температурі інкубації - 37,5 °C38,5 °C. Плівковий термонагрівач 9 - сучасний інфрачервоний нагрівач поверхонь, заламінований із обох сторін спеціальним поліестером 15 із підвищеними електроізоляційними протипожежними властивостями. Всередині, на основній плівці, створений контакт мідної струмопровідної фольги з вуглецевими нагрівальними елементами, які склеєні спеціальним негорючим матеріалом і мають нанесення активованого вуглецю. На відміну від звичайних нагрівачів, інфрачервоне випромінювання дальнього спектра, яке виділяється рівномірно з усієї поверхні плівки, є виключно корисним для здоров'я людей і тварин. Це тепло відповідає за відчуттям і впливом теплу сонячного проміння. З обох сторін нагрівальні елементи заламіновані в спеціальний електротехнічний поліестер, що забезпечує абсолютний захист від вологи та ураження електричним струмом. Задану температуру для процесу інкубації підтримує електронний терморегулятор із цифровим датчиком, що забезпечує роботу інкубатора в режимі повної автоматизації температурного режиму. Налаштовування температури інкубації виконує заводвиробник. Датчиком температури є популярний цифровий датчик DS18D20. Терморегулятор здатний витримувати перепади напруги в електромережі. Він може працювати як при пониженій, так і при підвищеній напрузі в електромережі в діапазоні від 100 В до 300 В. Зволоження повітря в інкубаторі забезпечується за рахунок вільного випаровування води в ємності, встановленій під сіткою для 66542 6 яєць. Повітрообмін в інкубаторі забезпечується за рахунок примусової вентиляції через отвори у днищі кришки інкубатора. Обігрів всередині інкубатора відбувається за рахунок випромінення зі своєї поверхні дальніх інфрачервоних променів (довжина хвилі 5-20 мкм), зовсім безпечних для всього живого. Випромінником є карбонова паста, на яку по мідно-сріблястих проводниках подається напруга 220 Вольт перемінного стуму. Все це запаяно в прозору поліестерову плівку. Працює універсальний малогабаритний інкубатор наступним чином. Універсальний малогабаритний інкубатор виставляється на рівну горизонтальну поверхню. Заливається вода у бороздки гофрованого піддону для води 4. У спеціальні отвори лотка - сітки 5 - викладаються яйця для інкубації. Корпус 1 накривають кришкою 2 і закривається герметично кришка 2 за допомогою закріпних елементів, наприклад гвинтів і болтів 7. Пристрій універсального малогабаритного інкубатора вмикається у мережу електроживлення 220 В. При цьому на цифровому табло електронного терморегулятора 6 на 2 секунди відобразиться температура інкубації, на яку виставлений терморегулятор. Потім табло електронного терморегулятора 6 автоматично перейде у режим термометра. Карбоновий термоплівковий нагрівач 9 буде працювати, доки температура у інкубаторі не досягне заданої температури інкубації. Тепле повітря, заданої для інкубації яєць температури, через вентиляційні отвори 11 у нижньому піддоні 10 надходить в інкубаційну зону. Вентилятори 14 через отвір 12 нижнього піддону 10 будуть рівномірно перемішувати повітря у інкубаційній зоні. Термодатчик 13 подає показник температури у електронний терморегулятор з цифровим табло 6, де автоматично підтримується задана для інкубації температура. Вологість в інкубаторі становить 55 %. Універсальний малогабаритний інкубатор побудований з легко знімних, для чищення та знезараження, частин конструкції, виконаних з матеріалу, допускаючого взаємодію з продуктами харчування, зручний у використанні широкими верствами населення, його конструкція здешевлена і проста у використанні, дозволяє рівномірно обігрівати інкубаційні яйця, тощо, конструкція надійна у роботі, економічна, проста, з невеликими габаритними розмірами, та дозволяє отримати високий процент виходу молодняка. Універсальний малогабаритний інкубатор поряд з аналогічним обладнанням інкубаторів дасть змогу вітчизняним товаровиробникам поставляти на вітчизняний і закордонний ринок конкурентноздатну продукцію, мати значну економію в виведенні інкубаційних яєць та молодняка і дозволяє отримати високий економічний ефект при його використанні. Джерела інформації: 1. Опис до деклараційного патенту України на винахід № 55051, МПК А01К 41/00, опублікований в офіційному бюлетені "Промислова власність" №3, 2003 р. (аналог); 7 2. Опис до патенту на винахід Російської Федерації № RU 2010507, МПК А01К 41/00, 41/02, опублікований 15.04.1994 р. (аналог); 3. Опис до патенту України на корисну модель № 154, МПК А01К 41/00, А23В 7/02, А23В 7/03, А23В 4/04, D06F 58/10, опублікований в офіційно 66542 8 му бюлетені "Промислова власність" № 2, 1998 р. (аналог); 4. Опис до патенту на винахід Російської Федерації RU № 2188541, МПК А01 К 41/00, опублікований 10. 09 2002 року, (прототип). 9 Комп’ютерна верстка А. Крижанівський 66542 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
