Система інтенсифікації відкачування дренажних рідин із приміщення каналізаційної насосної станції

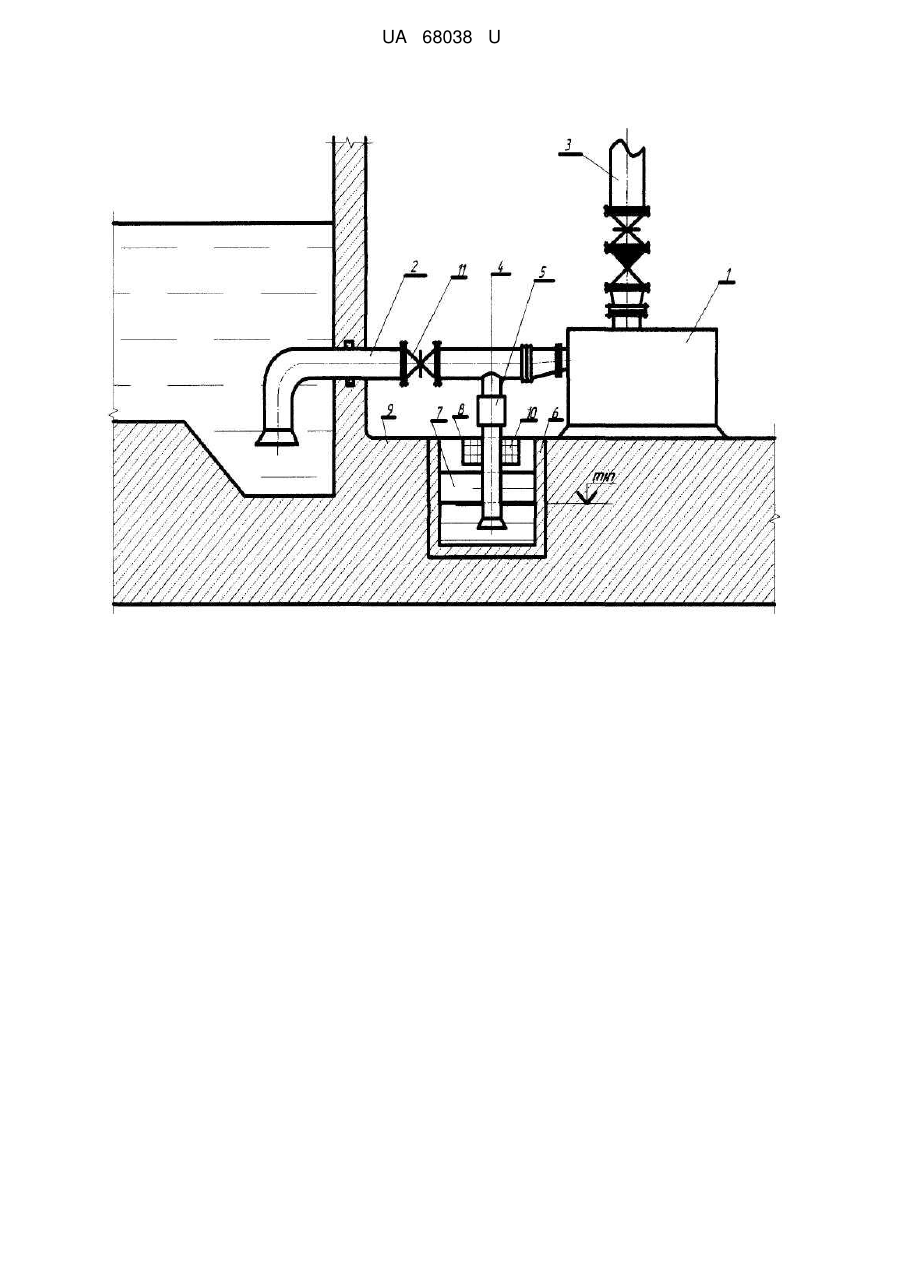

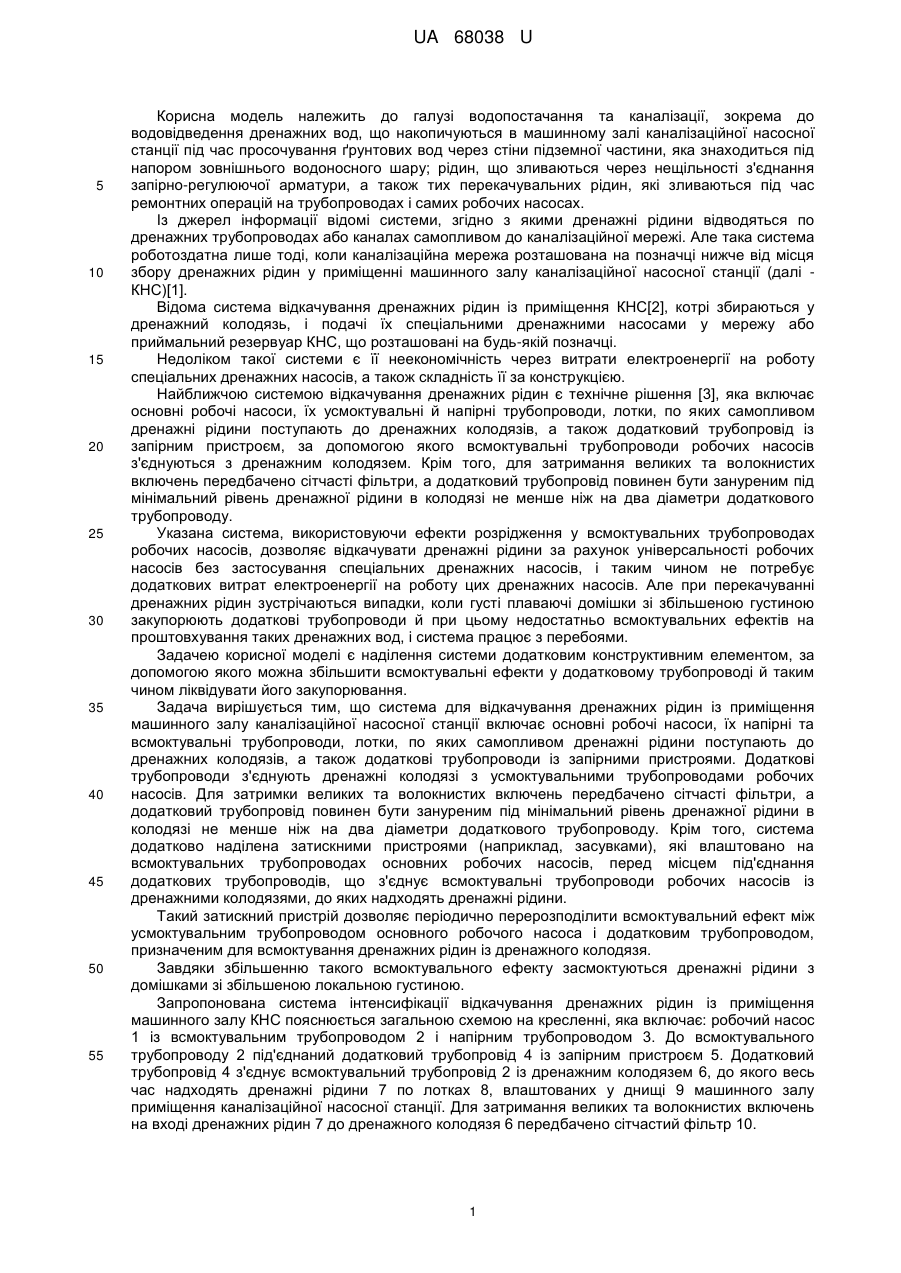

Реферат: Система інтенсифікації відкачування дренажних вод із приміщення каналізаційної насосної станції містить основні робочі насоси, всмоктувальні і напірні трубопроводи, дренажні колодязі, затискний пристрій, додатковий трубопровід, фільтри грубого очищення та засувку. UA 68038 U (12) UA 68038 U UA 68038 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі водопостачання та каналізації, зокрема до водовідведення дренажних вод, що накопичуються в машинному залі каналізаційної насосної станції під час просочування ґрунтових вод через стіни підземної частини, яка знаходиться під напором зовнішнього водоносного шару; рідин, що зливаються через нещільності з'єднання запірно-регулюючої арматури, а також тих перекачувальних рідин, які зливаються під час ремонтних операцій на трубопроводах і самих робочих насосах. Із джерел інформації відомі системи, згідно з якими дренажні рідини відводяться по дренажних трубопроводах або каналах самопливом до каналізаційної мережі. Але така система роботоздатна лише тоді, коли каналізаційна мережа розташована на позначці нижче від місця збору дренажних рідин у приміщенні машинного залу каналізаційної насосної станції (далі КНС)[1]. Відома система відкачування дренажних рідин із приміщення КНС[2], котрі збираються у дренажний колодязь, і подачі їх спеціальними дренажними насосами у мережу або приймальний резервуар КНС, що розташовані на будь-якій позначці. Недоліком такої системи є її неекономічність через витрати електроенергії на роботу спеціальних дренажних насосів, а також складність її за конструкцією. Найближчою системою відкачування дренажних рідин є технічне рішення [3], яка включає основні робочі насоси, їх усмоктувальні й напірні трубопроводи, лотки, по яких самопливом дренажні рідини поступають до дренажних колодязів, а також додатковий трубопровід із запірним пристроєм, за допомогою якого всмоктувальні трубопроводи робочих насосів з'єднуються з дренажним колодязем. Крім того, для затримання великих та волокнистих включень передбачено сітчасті фільтри, а додатковий трубопровід повинен бути зануреним під мінімальний рівень дренажної рідини в колодязі не менше ніж на два діаметри додаткового трубопроводу. Указана система, використовуючи ефекти розрідження у всмоктувальних трубопроводах робочих насосів, дозволяє відкачувати дренажні рідини за рахунок універсальності робочих насосів без застосування спеціальних дренажних насосів, і таким чином не потребує додаткових витрат електроенергії на роботу цих дренажних насосів. Але при перекачуванні дренажних рідин зустрічаються випадки, коли густі плаваючі домішки зі збільшеною густиною закупорюють додаткові трубопроводи й при цьому недостатньо всмоктувальних ефектів на проштовхування таких дренажних вод, і система працює з перебоями. Задачею корисної моделі є наділення системи додатковим конструктивним елементом, за допомогою якого можна збільшити всмоктувальні ефекти у додатковому трубопроводі й таким чином ліквідувати його закупорювання. Задача вирішується тим, що система для відкачування дренажних рідин із приміщення машинного залу каналізаційної насосної станції включає основні робочі насоси, їх напірні та всмоктувальні трубопроводи, лотки, по яких самопливом дренажні рідини поступають до дренажних колодязів, а також додаткові трубопроводи із запірними пристроями. Додаткові трубопроводи з'єднують дренажні колодязі з усмоктувальними трубопроводами робочих насосів. Для затримки великих та волокнистих включень передбачено сітчасті фільтри, а додатковий трубопровід повинен бути зануреним під мінімальний рівень дренажної рідини в колодязі не менше ніж на два діаметри додаткового трубопроводу. Крім того, система додатково наділена затискними пристроями (наприклад, засувками), які влаштовано на всмоктувальних трубопроводах основних робочих насосів, перед місцем під'єднання додаткових трубопроводів, що з'єднує всмоктувальні трубопроводи робочих насосів із дренажними колодязями, до яких надходять дренажні рідини. Такий затискний пристрій дозволяє періодично перерозподілити всмоктувальний ефект між усмоктувальним трубопроводом основного робочого насоса і додатковим трубопроводом, призначеним для всмоктування дренажних рідин із дренажного колодязя. Завдяки збільшенню такого всмоктувального ефекту засмоктуються дренажні рідини з домішками зі збільшеною локальною густиною. Запропонована система інтенсифікації відкачування дренажних рідин із приміщення машинного залу КНС пояснюється загальною схемою на кресленні, яка включає: робочий насос 1 із всмоктувальним трубопроводом 2 і напірним трубопроводом 3. До всмоктувального трубопроводу 2 під'єднаний додатковий трубопровід 4 із запірним пристроєм 5. Додатковий трубопровід 4 з'єднує всмоктувальний трубопровід 2 із дренажним колодязем 6, до якого весь час надходять дренажні рідини 7 по лотках 8, влаштованих у днищі 9 машинного залу приміщення каналізаційної насосної станції. Для затримання великих та волокнистих включень на вході дренажних рідин 7 до дренажного колодязя 6 передбачено сітчастий фільтр 10. 1 UA 68038 U 5 10 15 20 25 30 Для інтенсифікації процесу всмоктування дренажних рідин 7, особливо у випадках засмоктування домішок зі збільшеною густиною, і ліквідації перебоїв роботи системи на всмоктувальному трубопроводі 2 робочого насоса, перед місцем під'єднання додаткового трубопроводу 4 до вказаного всмоктувального трубопроводу 2 передбачено затискний пристрій 11, наприклад, засувку. При роботі каналізаційної насосної станції через стіни підземної частини, яка знаходиться під дією ґрунтових вод, будуть просочуватися ці води. Також будуть накопичуватися перекачувальні рідини, котрі витікають через нещільності з'єднань запірно-регулюючої арматури з ділянками трубопроводу, а також дренажні рідини, що протікають через щілини між рухомими і нерухомими частинами самого робочого колеса при його роботі. Вказані рідини 7 стікають до лотка 8, влаштованого в днищі 9 машинного залу КНС, по якому стікають до дренажного колодязя 6. Для грубого очищення від зважених великих та волокнистих забруднень перед входом у дренажний колодязь 6 встановлено сітчастий фільтр 10. По мірі заповнення дренажного колодязя 6 відкривають запірний пристрій 5 і дренажні рідини 7 через додатковий трубопровід 4, що з'єднує колодязь 6 із усмоктувальним трубопроводом 2 робочого насоса 1, засмоктуються цим насосом 1 та разом із перекачувальною рідиною подаються в напірний трубопровід 3 і далі по ньому - до каналізаційних очисних споруд. У випадку, коли потрібно прискорити (інтенсифікувати) процес відкачування дренажних рідин 7, особливо коли згустки збільшеної густини слабо проходять по додатковому трубопроводу 4, і виникає загроза закупорювання цього трубопроводу, прикривають затискний пристрій 11, що влаштований на всмоктувальному трубопроводі 2, чим збільшують розрідження в трубопроводі 2, завдяки якому збільшується ефект засмоктування дренажних рідин 7 через додатковий трубопровід 4. Таким чином, відкачування дренажних рідин 7 із дренажного колодязя 6 прискорюється і загроза закупорювання додаткового трубопроводу 4 ліквідується, причому процес інтенсифікації відкачування дренажних рідин виконується самими робочими насосами, без додаткових витрат електроенергії на роботу спеціальних дренажних насосів. Джерела інформації: 1. Карасев Б. В. Насосные и воздуходувные станции. - Минск: Высшая школа, 1990. - С. 262263. 2. Водоснабжение и водоотведение: справочник / Б.Н.Репин, С.С.Запорожец, В.Н. Ереснов и др., под ред. Б.Н.Репина. - М.: Высшая школа, 1995.-339 с. 3. Заявка на корисну модель України №201105940 від 12.05.2011 МПК E03F. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Система інтенсифікації відкачування дренажних вод із приміщення каналізаційної насосної станції, що включає основні робочі насоси, їх всмоктувальні (2) і напірні (3) трубопроводи, дренажні колодязі (6), додатковий трубопровід (4) із затискним пристроєм (5) та фільтри грубого очищення дренажних вод (10), яка відрізняється тим, що вона додатково наділена затискним пристроєм (11), наприклад, засувкою, котрий встановлено на всмоктувальному трубопроводі (2) основного робочого насоса, перед місцем приєднання додаткового трубопроводу (4). 2 UA 68038 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
