Спосіб призначення показників метричної різьби та інструменту

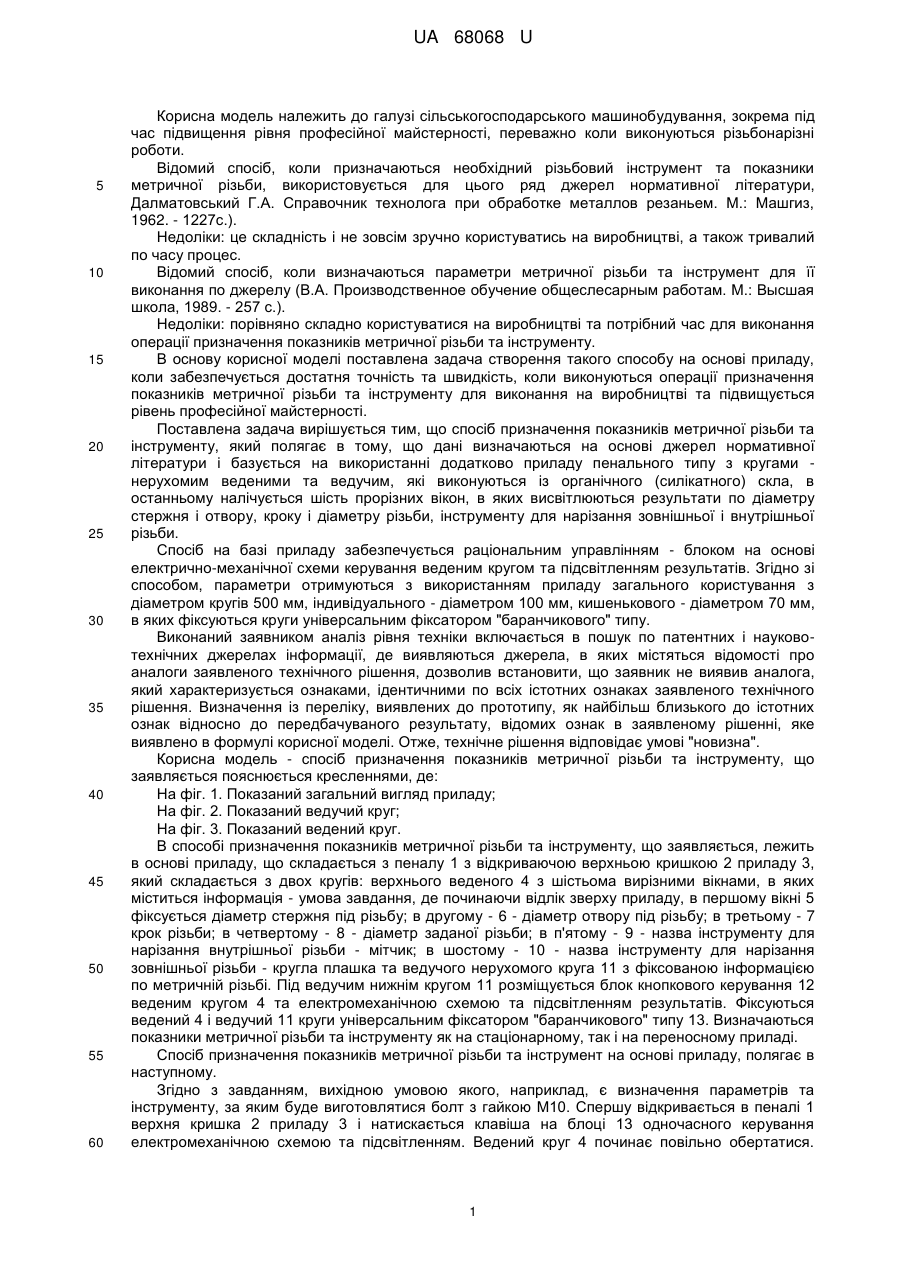

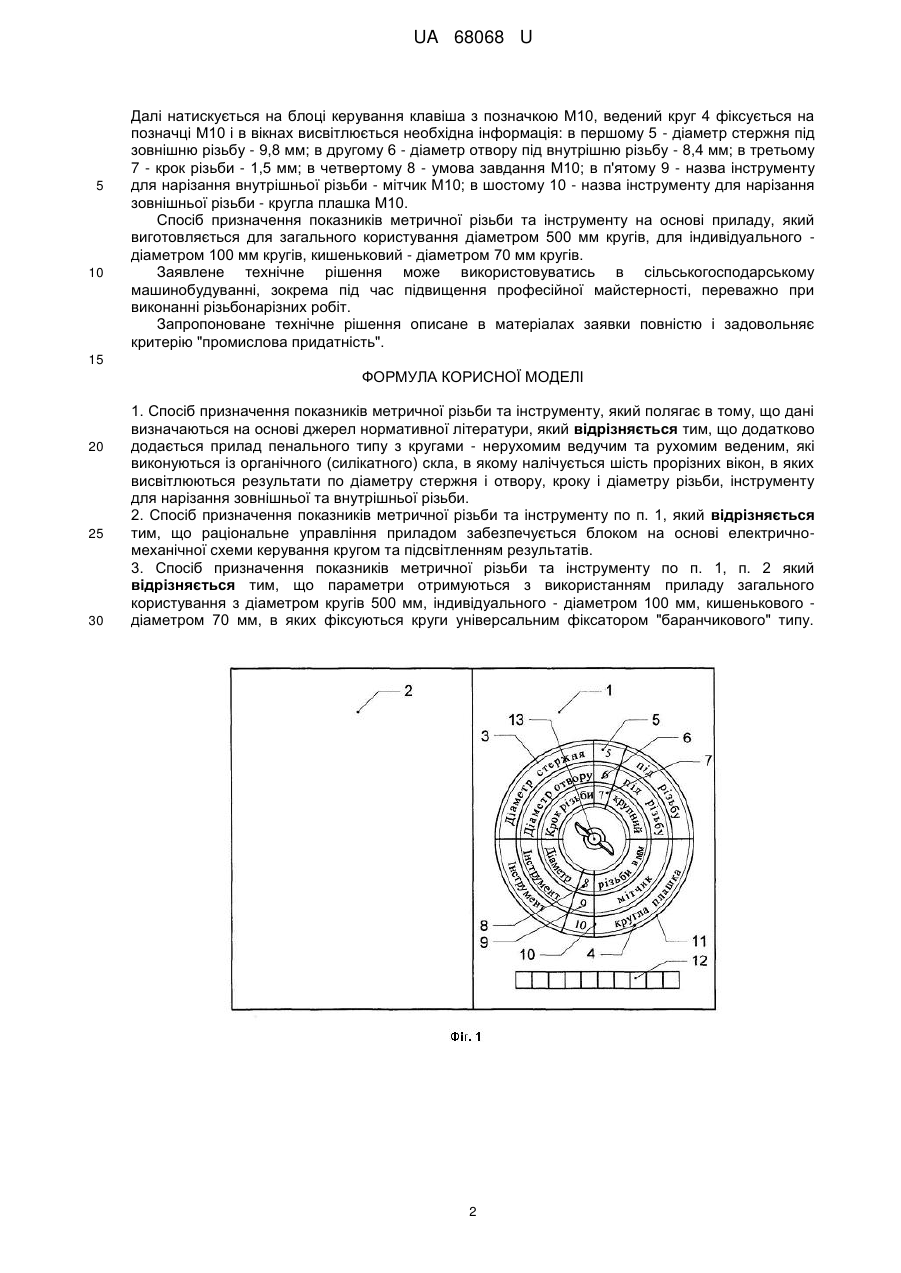

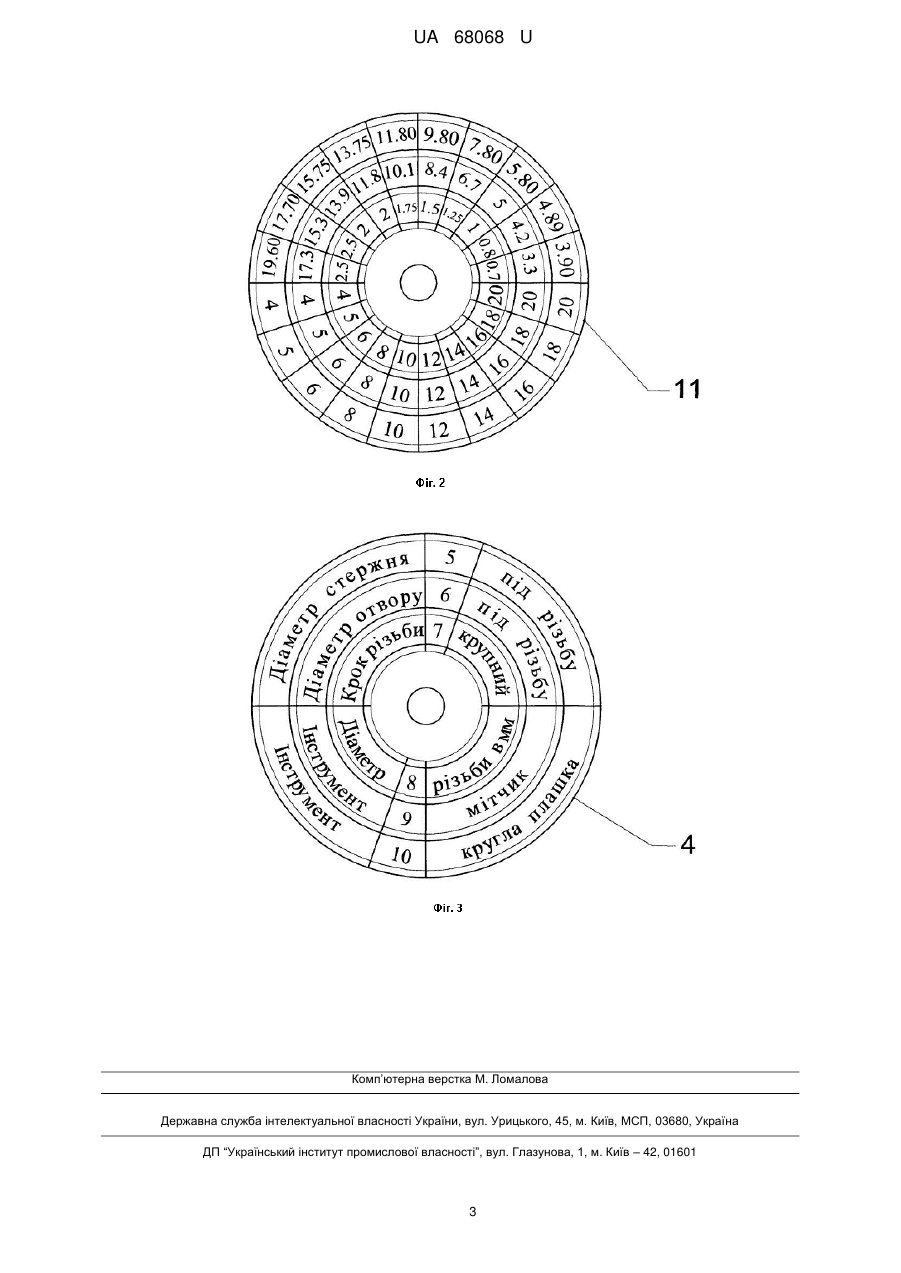

Реферат: UA 68068 U UA 68068 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема під час підвищення рівня професійної майстерності, переважно коли виконуються різьбонарізні роботи. Відомий спосіб, коли призначаються необхідний різьбовий інструмент та показники метричної різьби, використовується для цього ряд джерел нормативної літератури, Далматовський Г.А. Справочник технолога при обработке металлов резаньем. М.: Машгиз, 1962. - 1227с.). Недоліки: це складність і не зовсім зручно користуватись на виробництві, а також тривалий по часу процес. Відомий спосіб, коли визначаються параметри метричної різьби та інструмент для її виконання по джерелу (В.А. Производственное обучение общеслесарным работам. М.: Высшая школа, 1989. - 257 с.). Недоліки: порівняно складно користуватися на виробництві та потрібний час для виконання операції призначення показників метричної різьби та інструменту. В основу корисної моделі поставлена задача створення такого способу на основі приладу, коли забезпечується достатня точність та швидкість, коли виконуються операції призначення показників метричної різьби та інструменту для виконання на виробництві та підвищується рівень професійної майстерності. Поставлена задача вирішується тим, що спосіб призначення показників метричної різьби та інструменту, який полягає в тому, що дані визначаються на основі джерел нормативної літератури і базується на використанні додатково приладу пенального типу з кругами нерухомим веденими та ведучим, які виконуються із органічного (силікатного) скла, в останньому налічується шість прорізних вікон, в яких висвітлюються результати по діаметру стержня і отвору, кроку і діаметру різьби, інструменту для нарізання зовнішньої і внутрішньої різьби. Спосіб на базі приладу забезпечується раціональним управлінням - блоком на основі електрично-механічної схеми керування веденим кругом та підсвітленням результатів. Згідно зі способом, параметри отримуються з використанням приладу загального користування з діаметром кругів 500 мм, індивідуального - діаметром 100 мм, кишенькового - діаметром 70 мм, в яких фіксуються круги універсальним фіксатором "баранчикового" типу. Виконаний заявником аналіз рівня техніки включається в пошук по патентних і науковотехнічних джерелах інформації, де виявляються джерела, в яких містяться відомості про аналоги заявленого технічного рішення, дозволив встановити, що заявник не виявив аналога, який характеризується ознаками, ідентичними по всіх істотних ознаках заявленого технічного рішення. Визначення із переліку, виявлених до прототипу, як найбільш близького до істотних ознак відносно до передбачуваного результату, відомих ознак в заявленому рішенні, яке виявлено в формулі корисної моделі. Отже, технічне рішення відповідає умові "новизна". Корисна модель - спосіб призначення показників метричної різьби та інструменту, що заявляється пояснюється кресленнями, де: На фіг. 1. Показаний загальний вигляд приладу; На фіг. 2. Показаний ведучий круг; На фіг. 3. Показаний ведений круг. В способі призначення показників метричної різьби та інструменту, що заявляється, лежить в основі приладу, що складається з пеналу 1 з відкриваючою верхньою кришкою 2 приладу 3, який складається з двох кругів: верхнього веденого 4 з шістьома вирізними вікнами, в яких міститься інформація - умова завдання, де починаючи відлік зверху приладу, в першому вікні 5 фіксується діаметр стержня під різьбу; в другому - 6 - діаметр отвору під різьбу; в третьому - 7 крок різьби; в четвертому - 8 - діаметр заданої різьби; в п'ятому - 9 - назва інструменту для нарізання внутрішньої різьби - мітчик; в шостому - 10 - назва інструменту для нарізання зовнішньої різьби - кругла плашка та ведучого нерухомого круга 11 з фіксованою інформацією по метричній різьбі. Під ведучим нижнім кругом 11 розміщується блок кнопкового керування 12 веденим кругом 4 та електромеханічною схемою та підсвітленням результатів. Фіксуються ведений 4 і ведучий 11 круги універсальним фіксатором "баранчикового" типу 13. Визначаються показники метричної різьби та інструменту як на стаціонарному, так і на переносному приладі. Спосіб призначення показників метричної різьби та інструмент на основі приладу, полягає в наступному. Згідно з завданням, вихідною умовою якого, наприклад, є визначення параметрів та інструменту, за яким буде виготовлятися болт з гайкою М10. Спершу відкривається в пеналі 1 верхня кришка 2 приладу 3 і натискається клавіша на блоці 13 одночасного керування електромеханічною схемою та підсвітленням. Ведений круг 4 починає повільно обертатися. 1 UA 68068 U 5 10 Далі натискується на блоці керування клавіша з позначкою М10, ведений круг 4 фіксується на позначці М10 і в вікнах висвітлюється необхідна інформація: в першому 5 - діаметр стержня під зовнішню різьбу - 9,8 мм; в другому 6 - діаметр отвору під внутрішню різьбу - 8,4 мм; в третьому 7 - крок різьби - 1,5 мм; в четвертому 8 - умова завдання М10; в п'ятому 9 - назва інструменту для нарізання внутрішньої різьби - мітчик М10; в шостому 10 - назва інструменту для нарізання зовнішньої різьби - кругла плашка М10. Спосіб призначення показників метричної різьби та інструменту на основі приладу, який виготовляється для загального користування діаметром 500 мм кругів, для індивідуального діаметром 100 мм кругів, кишеньковий - діаметром 70 мм кругів. Заявлене технічне рішення може використовуватись в сільськогосподарському машинобудуванні, зокрема під час підвищення професійної майстерності, переважно при виконанні різьбонарізних робіт. Запропоноване технічне рішення описане в матеріалах заявки повністю і задовольняє критерію "промислова придатність". 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Спосіб призначення показників метричної різьби та інструменту, який полягає в тому, що дані визначаються на основі джерел нормативної літератури, який відрізняється тим, що додатково додається прилад пенального типу з кругами - нерухомим ведучим та рухомим веденим, які виконуються із органічного (силікатного) скла, в якому налічується шість прорізних вікон, в яких висвітлюються результати по діаметру стержня і отвору, кроку і діаметру різьби, інструменту для нарізання зовнішньої та внутрішньої різьби. 2. Спосіб призначення показників метричної різьби та інструменту по п. 1, який відрізняється тим, що раціональне управління приладом забезпечується блоком на основі електричномеханічної схеми керування кругом та підсвітленням результатів. 3. Спосіб призначення показників метричної різьби та інструменту по п. 1, п. 2 який відрізняється тим, що параметри отримуються з використанням приладу загального користування з діаметром кругів 500 мм, індивідуального - діаметром 100 мм, кишенькового діаметром 70 мм, в яких фіксуються круги універсальним фіксатором "баранчикового" типу. 2 UA 68068 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
