Пристрій для утримання дротяних коронуючих електродів аероіонізатора повітря

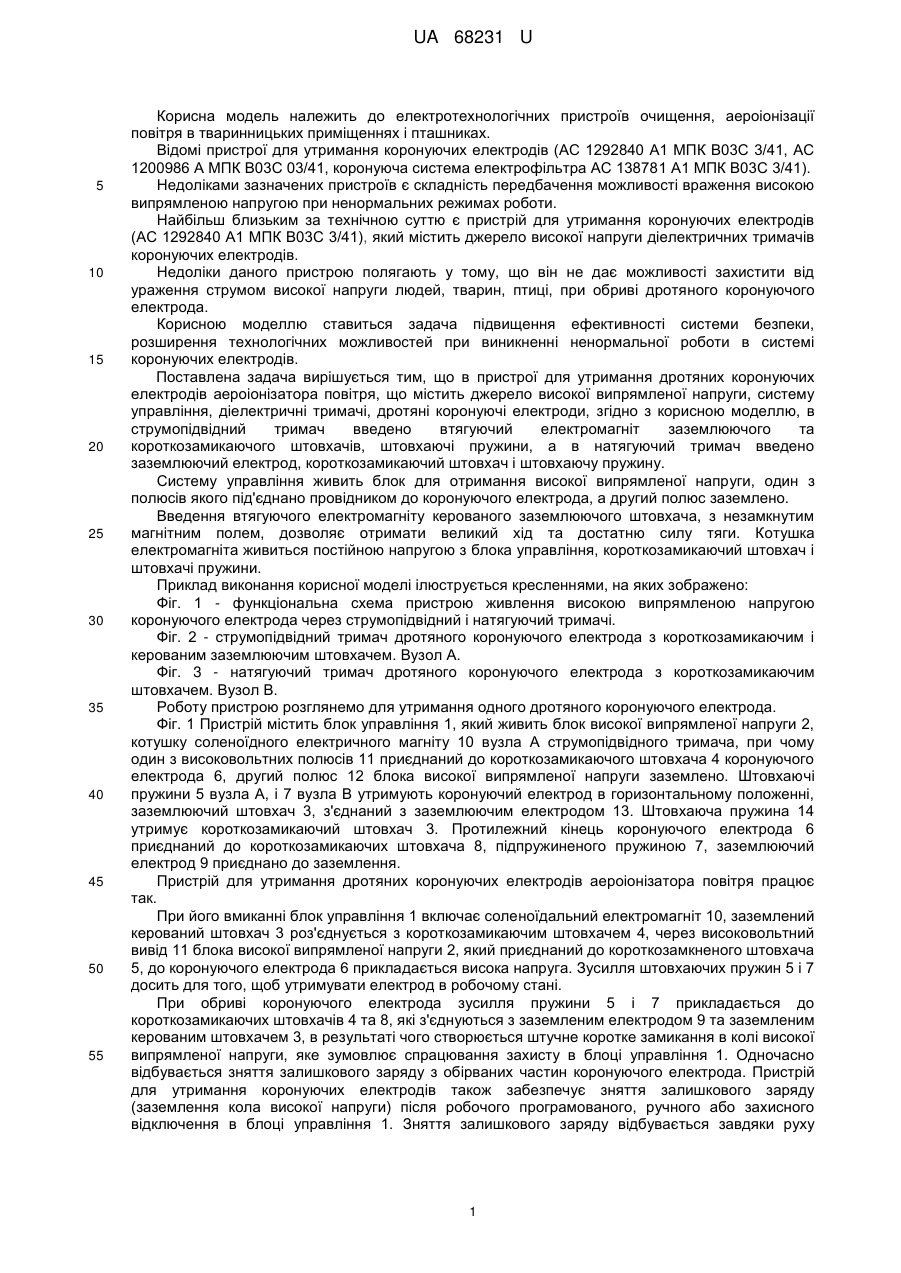

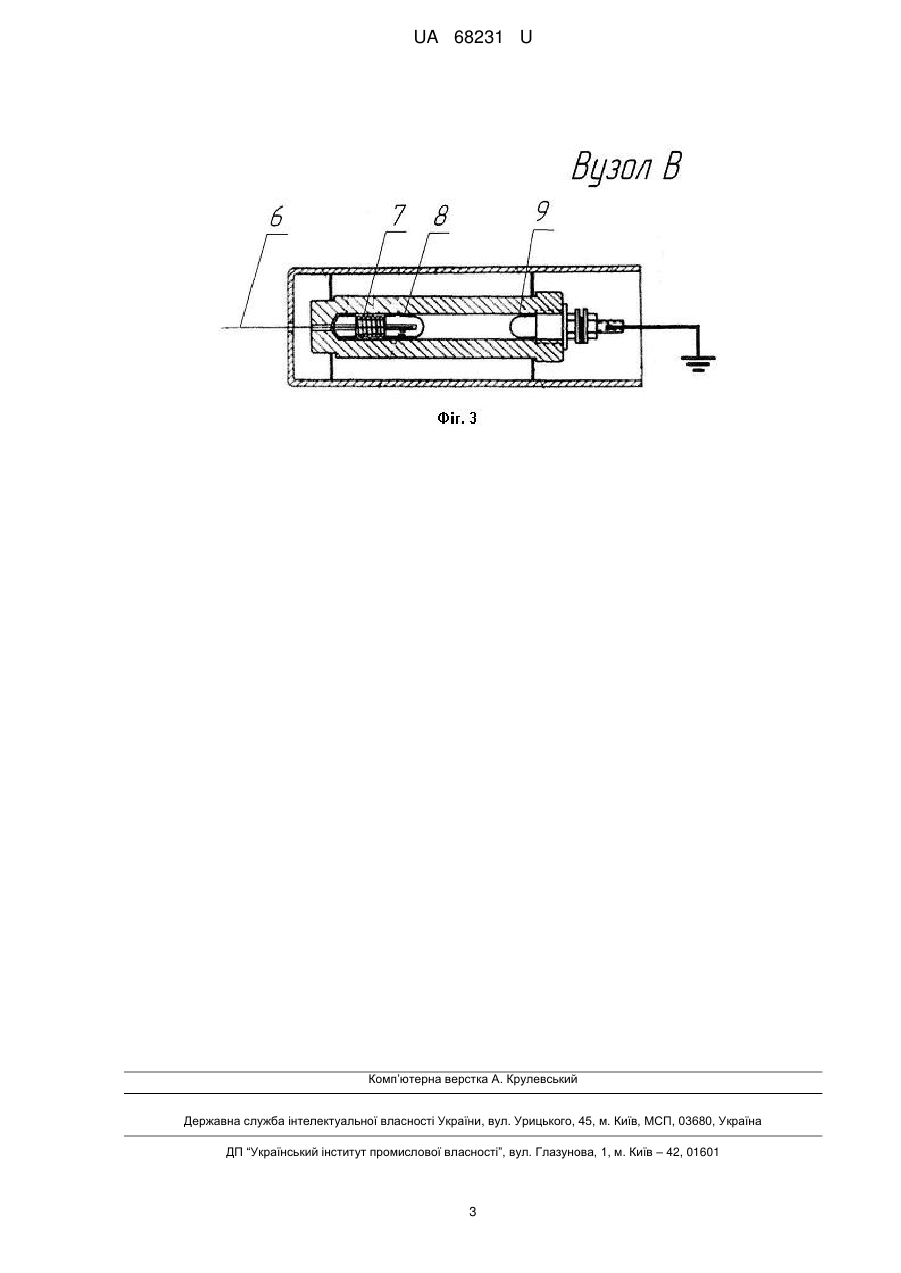

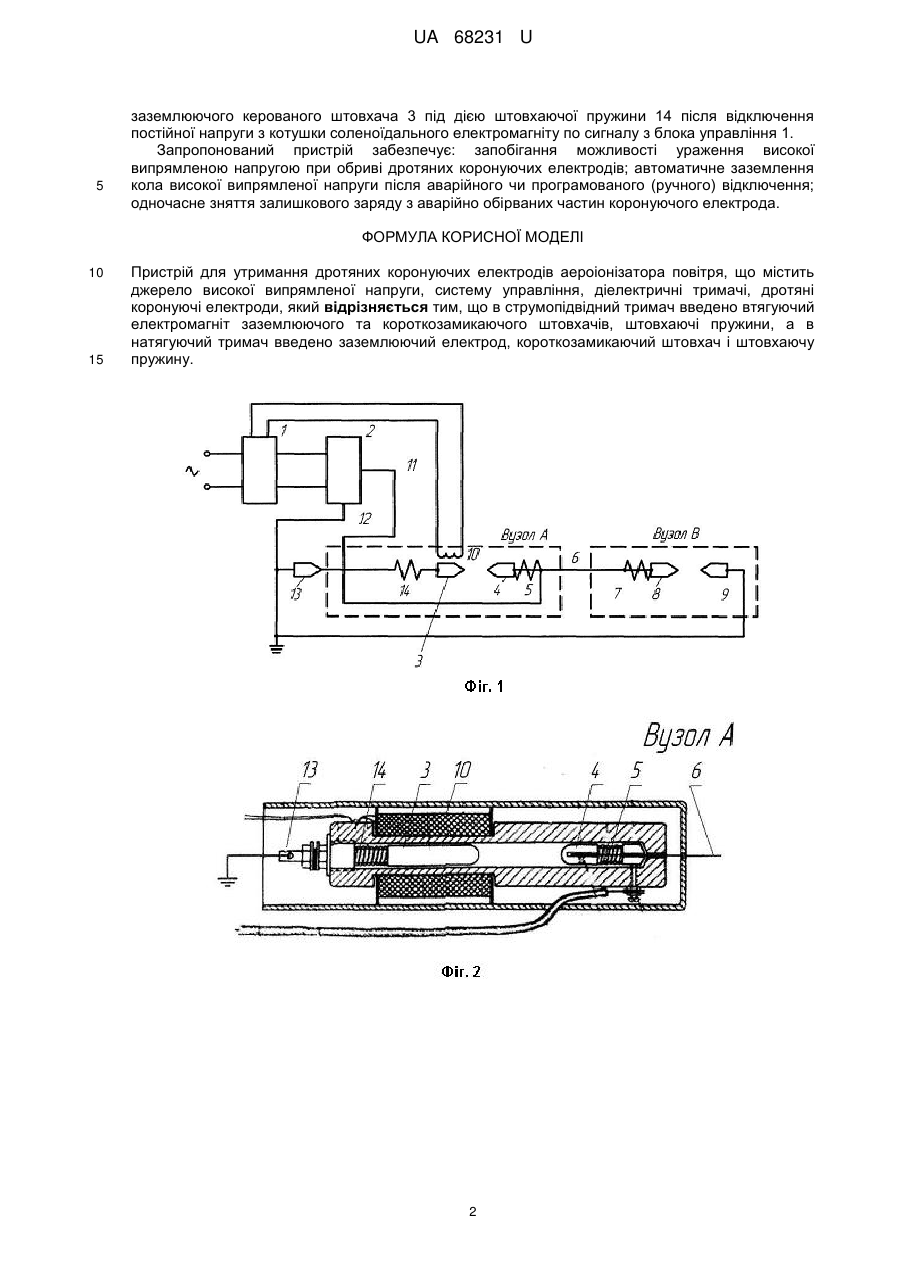

Реферат: Пристрій для утримання дротяних коронуючих електродів аероіонізатора повітря містить джерело високої випрямленої напруги, системи управління, діелектричні тримачі, дротяні коронуючі електроди. В струмопідвідний тримач введено втягуючий електромагніт заземлюючого та короткозамикаючого штовхачів, штовхаючі пружини і в натягуючий тримач введено заземлюючий електрод, короткозамикаючий штовхач і штовхаючу пружину. UA 68231 U (54) ПРИСТРІЙ ДЛЯ УТРИМАННЯ ДРОТЯНИХ КОРОНУЮЧИХ ЕЛЕКТРОДІВ АЕРОІОНІЗАТОРА ПОВІТРЯ UA 68231 U UA 68231 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехнологічних пристроїв очищення, аероіонізації повітря в тваринницьких приміщеннях і пташниках. Відомі пристрої для утримання коронуючих електродів (АС 1292840 А1 МПК В03С 3/41, АС 1200986 А МПК В03С 03/41, коронуюча система електрофільтра АС 138781 А1 МПК В03С 3/41). Недоліками зазначених пристроїв є складність передбачення можливості враження високою випрямленою напругою при ненормальних режимах роботи. Найбільш близьким за технічною суттю є пристрій для утримання коронуючих електродів (АС 1292840 А1 МПК В03С 3/41), який містить джерело високої напруги діелектричних тримачів коронуючих електродів. Недоліки даного пристрою полягають у тому, що він не дає можливості захистити від ураження струмом високої напруги людей, тварин, птиці, при обриві дротяного коронуючого електрода. Корисною моделлю ставиться задача підвищення ефективності системи безпеки, розширення технологічних можливостей при виникненні ненормальної роботи в системі коронуючих електродів. Поставлена задача вирішується тим, що в пристрої для утримання дротяних коронуючих електродів аероіонізатора повітря, що містить джерело високої випрямленої напруги, систему управління, діелектричні тримачі, дротяні коронуючі електроди, згідно з корисною моделлю, в струмопідвідний тримач введено втягуючий електромагніт заземлюючого та короткозамикаючого штовхачів, штовхаючі пружини, а в натягуючий тримач введено заземлюючий електрод, короткозамикаючий штовхач і штовхаючу пружину. Систему управління живить блок для отримання високої випрямленої напруги, один з полюсів якого під'єднано провідником до коронуючого електрода, а другий полюс заземлено. Введення втягуючого електромагніту керованого заземлюючого штовхача, з незамкнутим магнітним полем, дозволяє отримати великий хід та достатню силу тяги. Котушка електромагніта живиться постійною напругою з блока управління, короткозамикаючий штовхач і штовхачі пружини. Приклад виконання корисної моделі ілюструється кресленнями, на яких зображено: Фіг. 1 - функціональна схема пристрою живлення високою випрямленою напругою коронуючого електрода через струмопідвідний і натягуючий тримачі. Фіг. 2 - струмопідвідний тримач дротяного коронуючого електрода з короткозамикаючим і керованим заземлюючим штовхачем. Вузол А. Фіг. 3 - натягуючий тримач дротяного коронуючого електрода з короткозамикаючим штовхачем. Вузол В. Роботу пристрою розглянемо для утримання одного дротяного коронуючого електрода. Фіг. 1 Пристрій містить блок управління 1, який живить блок високої випрямленої напруги 2, котушку соленоїдного електричного магніту 10 вузла А струмопідвідного тримача, при чому один з високовольтних полюсів 11 приєднаний до короткозамикаючого штовхача 4 коронуючого електрода 6, другий полюс 12 блока високої випрямленої напруги заземлено. Штовхаючі пружини 5 вузла А, і 7 вузла В утримують коронуючий електрод в горизонтальному положенні, заземлюючий штовхач 3, з'єднаний з заземлюючим електродом 13. Штовхаюча пружина 14 утримує короткозамикаючий штовхач 3. Протилежний кінець коронуючого електрода 6 приєднаний до короткозамикаючих штовхача 8, підпружиненого пружиною 7, заземлюючий електрод 9 приєднано до заземлення. Пристрій для утримання дротяних коронуючих електродів аероіонізатора повітря працює так. При його вмиканні блок управління 1 включає соленоїдальний електромагніт 10, заземлений керований штовхач 3 роз'єднується з короткозамикаючим штовхачем 4, через високовольтний вивід 11 блока високої випрямленої напруги 2, який приєднаний до короткозамкненого штовхача 5, до коронуючого електрода 6 прикладається висока напруга. Зусилля штовхаючих пружин 5 і 7 досить для того, щоб утримувати електрод в робочому стані. При обриві коронуючого електрода зусилля пружини 5 і 7 прикладається до короткозамикаючих штовхачів 4 та 8, які з'єднуються з заземленим електродом 9 та заземленим керованим штовхачем 3, в результаті чого створюється штучне коротке замикання в колі високої випрямленої напруги, яке зумовлює спрацювання захисту в блоці управління 1. Одночасно відбувається зняття залишкового заряду з обірваних частин коронуючого електрода. Пристрій для утримання коронуючих електродів також забезпечує зняття залишкового заряду (заземлення кола високої напруги) після робочого програмованого, ручного або захисного відключення в блоці управління 1. Зняття залишкового заряду відбувається завдяки руху 1 UA 68231 U 5 заземлюючого керованого штовхача 3 під дією штовхаючої пружини 14 після відключення постійної напруги з котушки соленоїдального електромагніту по сигналу з блока управління 1. Запропонований пристрій забезпечує: запобігання можливості ураження високої випрямленою напругою при обриві дротяних коронуючих електродів; автоматичне заземлення кола високої випрямленої напруги після аварійного чи програмованого (ручного) відключення; одночасне зняття залишкового заряду з аварійно обірваних частин коронуючого електрода. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для утримання дротяних коронуючих електродів аероіонізатора повітря, що містить джерело високої випрямленої напруги, систему управління, діелектричні тримачі, дротяні коронуючі електроди, який відрізняється тим, що в струмопідвідний тримач введено втягуючий електромагніт заземлюючого та короткозамикаючого штовхачів, штовхаючі пружини, а в натягуючий тримач введено заземлюючий електрод, короткозамикаючий штовхач і штовхаючу пружину. 2 UA 68231 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
