Вузол піддатливості металевого кріплення із спецпрофілю

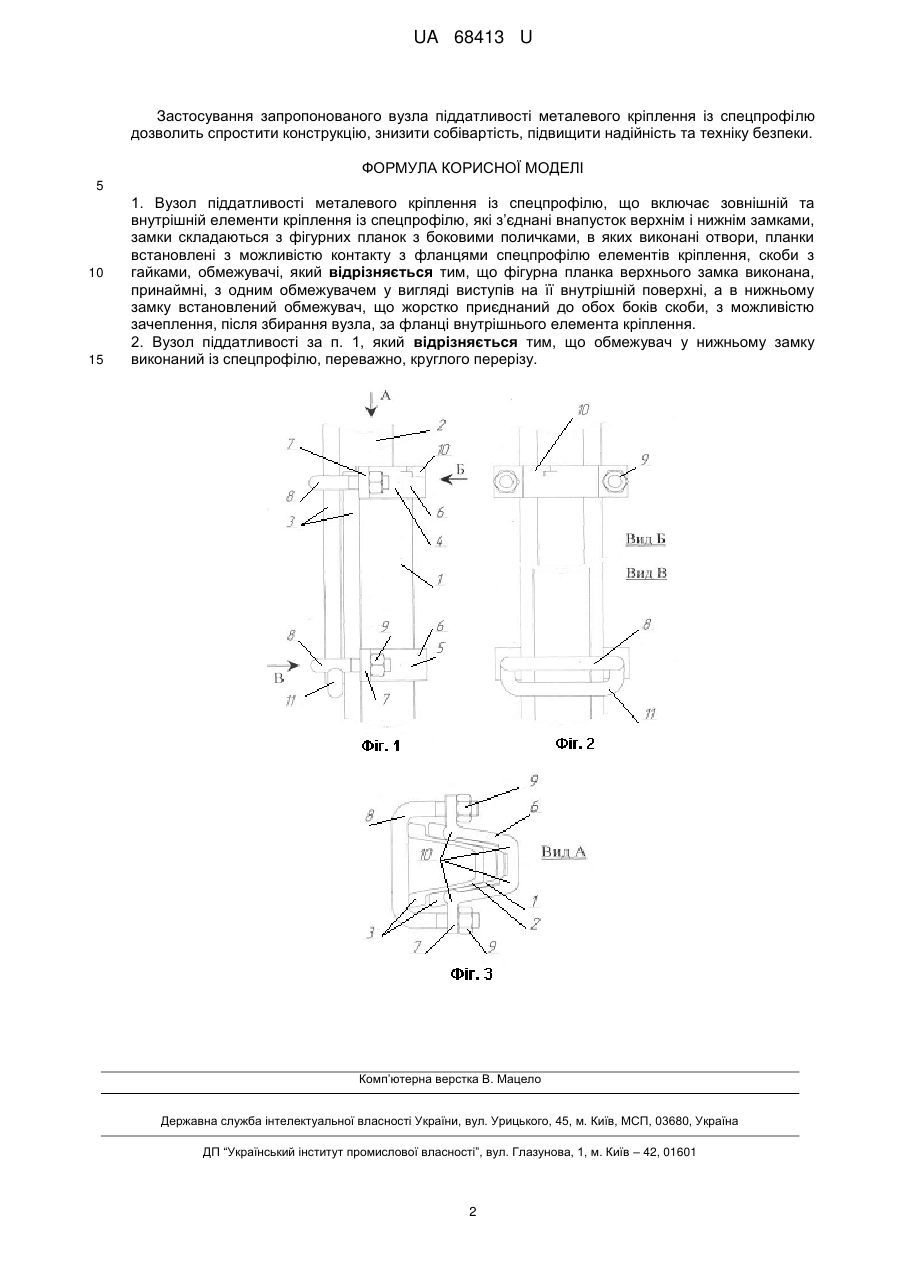

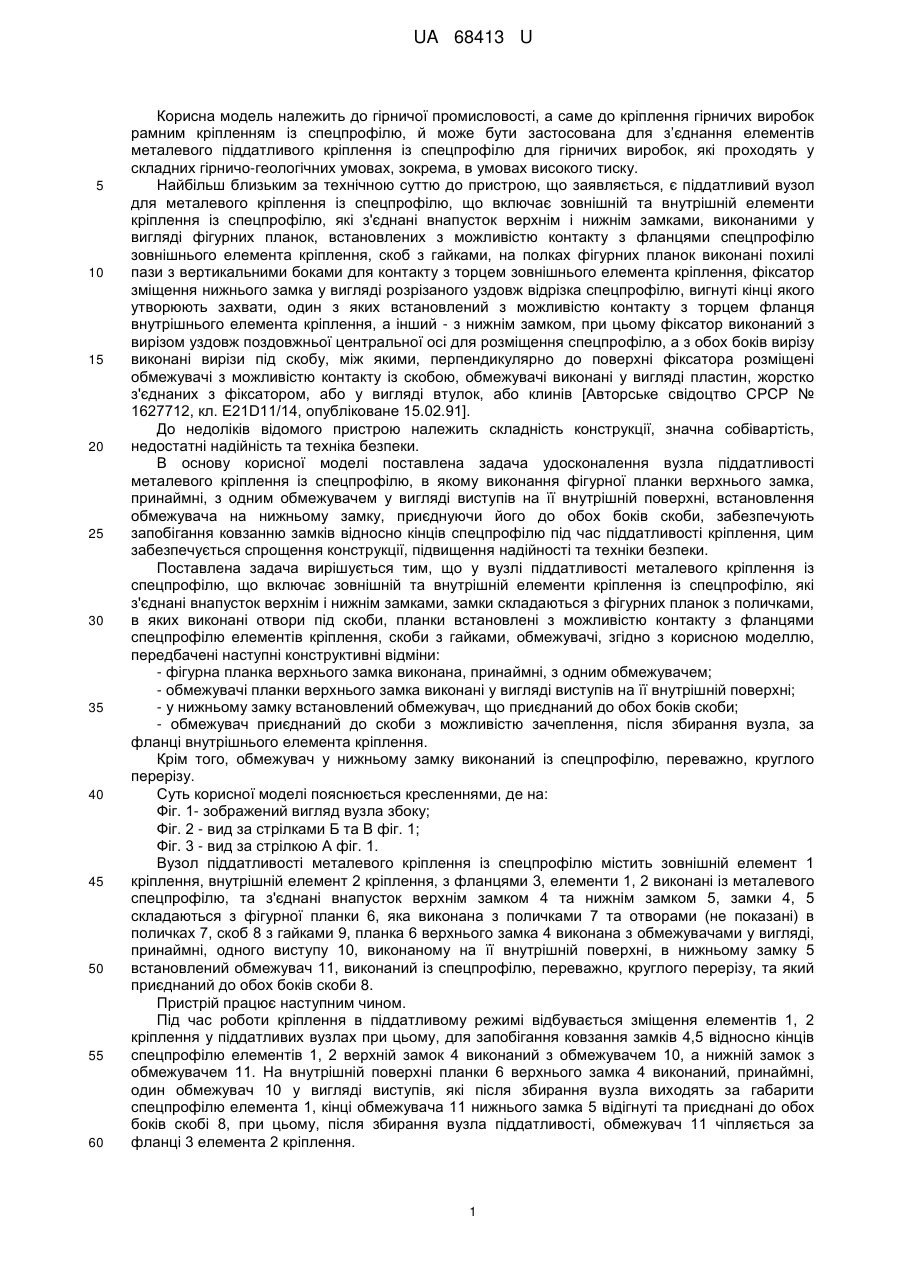

Реферат: UA 68413 U UA 68413 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, а саме до кріплення гірничих виробок рамним кріпленням із спецпрофілю, й може бути застосована для з’єднання елементів металевого піддатливого кріплення із спецпрофілю для гірничих виробок, які проходять у складних гірничо-геологічних умовах, зокрема, в умовах високого тиску. Найбільш близьким за технічною суттю до пристрою, що заявляється, є піддатливий вузол для металевого кріплення із спецпрофілю, що включає зовнішній та внутрішній елементи кріплення із спецпрофілю, які з'єднані внапусток верхнім і нижнім замками, виконаними у вигляді фігурних планок, встановлених з можливістю контакту з фланцями спецпрофілю зовнішнього елемента кріплення, скоб з гайками, на полках фігурних планок виконані похилі пази з вертикальними боками для контакту з торцем зовнішнього елемента кріплення, фіксатор зміщення нижнього замка у вигляді розрізаного уздовж відрізка спецпрофілю, вигнуті кінці якого утворюють захвати, один з яких встановлений з можливістю контакту з торцем фланця внутрішнього елемента кріплення, а інший - з нижнім замком, при цьому фіксатор виконаний з вирізом уздовж поздовжньої центральної осі для розміщення спецпрофілю, а з обох боків вирізу виконані вирізи під скобу, між якими, перпендикулярно до поверхні фіксатора розміщені обмежувачі з можливістю контакту із скобою, обмежувачі виконані у вигляді пластин, жорстко з'єднаних з фіксатором, або у вигляді втулок, або клинів [Авторське свідоцтво СРСР № 1627712, кл. E21D11/14, опубліковане 15.02.91]. До недоліків відомого пристрою належить складність конструкції, значна собівартість, недостатні надійність та техніка безпеки. В основу корисної моделі поставлена задача удосконалення вузла піддатливості металевого кріплення із спецпрофілю, в якому виконання фігурної планки верхнього замка, принаймні, з одним обмежувачем у вигляді виступів на її внутрішній поверхні, встановлення обмежувача на нижньому замку, приєднуючи його до обох боків скоби, забезпечують запобігання ковзанню замків відносно кінців спецпрофілю під час піддатливості кріплення, цим забезпечується спрощення конструкції, підвищення надійності та техніки безпеки. Поставлена задача вирішується тим, що у вузлі піддатливості металевого кріплення із спецпрофілю, що включає зовнішній та внутрішній елементи кріплення із спецпрофілю, які з'єднані внапусток верхнім і нижнім замками, замки складаються з фігурних планок з поличками, в яких виконані отвори під скоби, планки встановлені з можливістю контакту з фланцями спецпрофілю елементів кріплення, скоби з гайками, обмежувачі, згідно з корисною моделлю, передбачені наступні конструктивні відміни: - фігурна планка верхнього замка виконана, принаймні, з одним обмежувачем; - обмежувачі планки верхнього замка виконані у вигляді виступів на її внутрішній поверхні; - у нижньому замку встановлений обмежувач, що приєднаний до обох боків скоби; - обмежувач приєднаний до скоби з можливістю зачеплення, після збирання вузла, за фланці внутрішнього елемента кріплення. Крім того, обмежувач у нижньому замку виконаний із спецпрофілю, переважно, круглого перерізу. Суть корисної моделі пояснюється кресленнями, де на: Фіг. 1- зображений вигляд вузла збоку; Фіг. 2 - вид за стрілками Б та В фіг. 1; Фіг. 3 - вид за стрілкою А фіг. 1. Вузол піддатливості металевого кріплення із спецпрофілю містить зовнішній елемент 1 кріплення, внутрішній елемент 2 кріплення, з фланцями 3, елементи 1, 2 виконані із металевого спецпрофілю, та з'єднані внапусток верхнім замком 4 та нижнім замком 5, замки 4, 5 складаються з фігурної планки 6, яка виконана з поличками 7 та отворами (не показані) в поличках 7, скоб 8 з гайками 9, планка 6 верхнього замка 4 виконана з обмежувачами у вигляді, принаймні, одного виступу 10, виконаному на її внутрішній поверхні, в нижньому замку 5 встановлений обмежувач 11, виконаний із спецпрофілю, переважно, круглого перерізу, та який приєднаний до обох боків скоби 8. Пристрій працює наступним чином. Під час роботи кріплення в піддатливому режимі відбувається зміщення елементів 1, 2 кріплення у піддатливих вузлах при цьому, для запобігання ковзання замків 4,5 відносно кінців спецпрофілю елементів 1, 2 верхній замок 4 виконаний з обмежувачем 10, а нижній замок з обмежувачем 11. На внутрішній поверхні планки 6 верхнього замка 4 виконаний, принаймні, один обмежувач 10 у вигляді виступів, які після збирання вузла виходять за габарити спецпрофілю елемента 1, кінці обмежувача11 нижнього замка 5 відігнуті та приєднані до обох боків скобі 8, при цьому, після збирання вузла піддатливості, обмежувач 11 чіпляється за фланці 3 елемента 2 кріплення. 1 UA 68413 U Застосування запропонованого вузла піддатливості металевого кріплення із спецпрофілю дозволить спростити конструкцію, знизити собівартість, підвищити надійність та техніку безпеки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Вузол піддатливості металевого кріплення із спецпрофілю, що включає зовнішній та внутрішній елементи кріплення із спецпрофілю, які з’єднані внапусток верхнім і нижнім замками, замки складаються з фігурних планок з боковими поличками, в яких виконані отвори, планки встановлені з можливістю контакту з фланцями спецпрофілю елементів кріплення, скоби з гайками, обмежувачі, який відрізняється тим, що фігурна планка верхнього замка виконана, принаймні, з одним обмежувачем у вигляді виступів на її внутрішній поверхні, а в нижньому замку встановлений обмежувач, що жорстко приєднаний до обох боків скоби, з можливістю зачеплення, після збирання вузла, за фланці внутрішнього елемента кріплення. 2. Вузол піддатливості за п. 1, який відрізняється тим, що обмежувач у нижньому замку виконаний із спецпрофілю, переважно, круглого перерізу. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
