Пристрій для зчитування магнітного запису з промислових конструкції

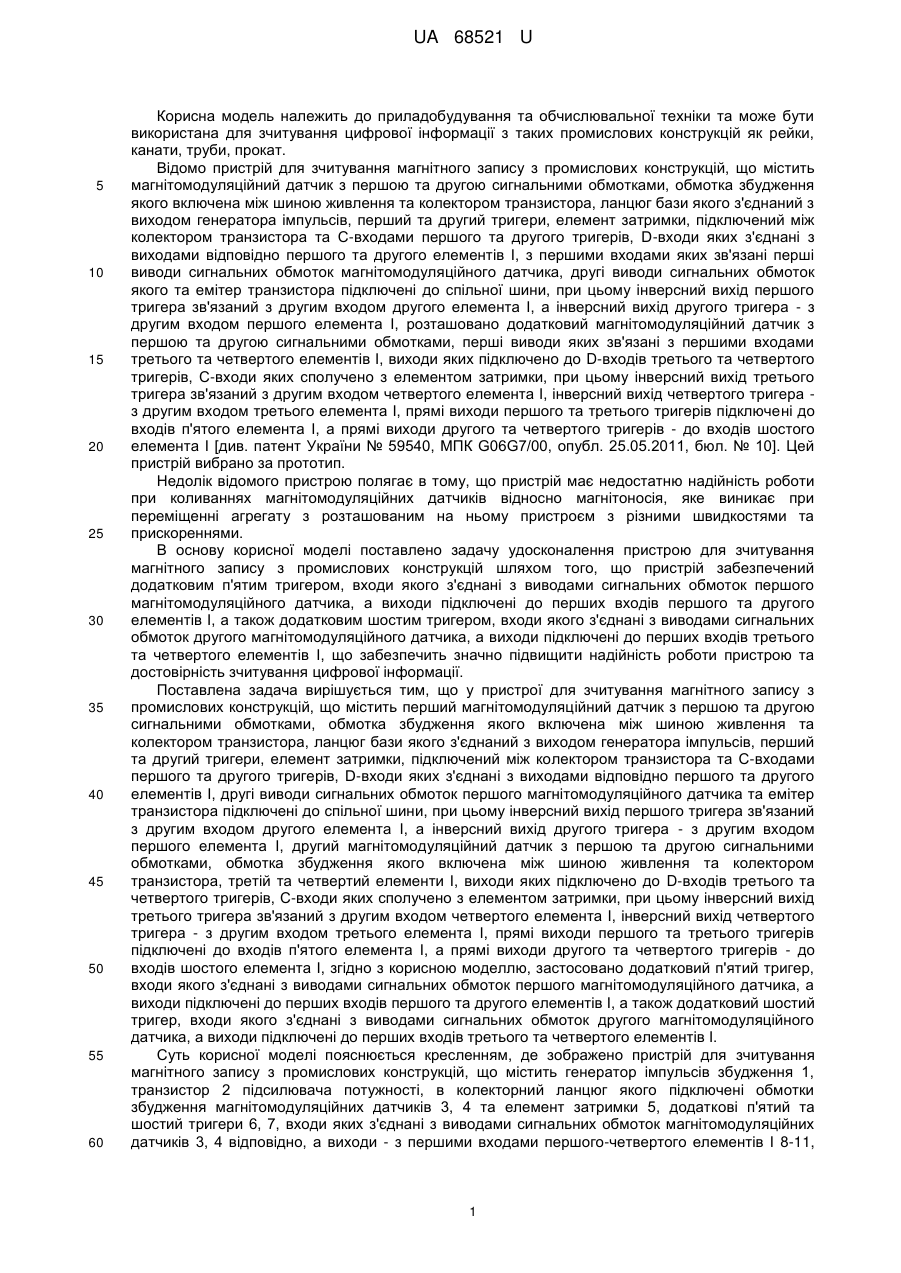

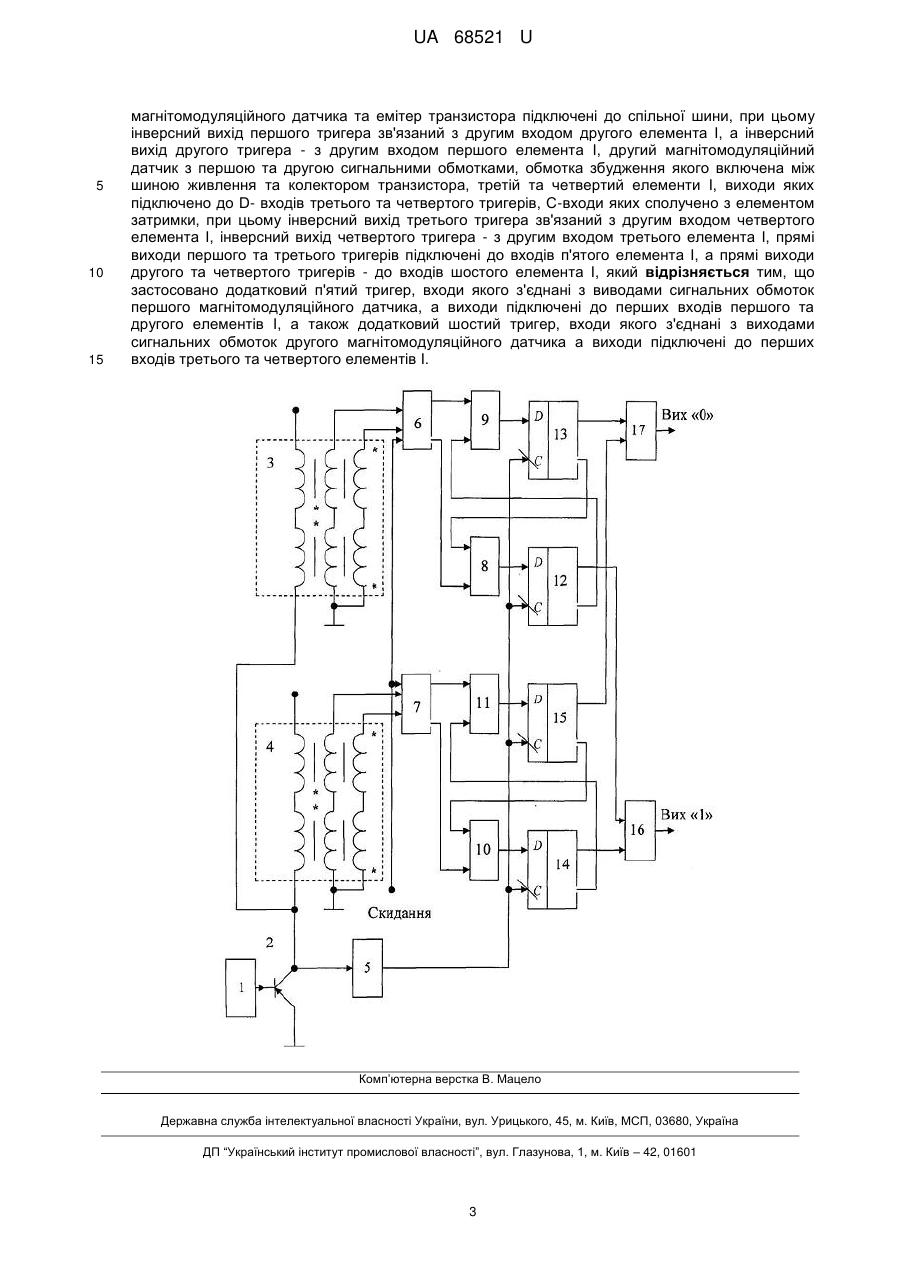

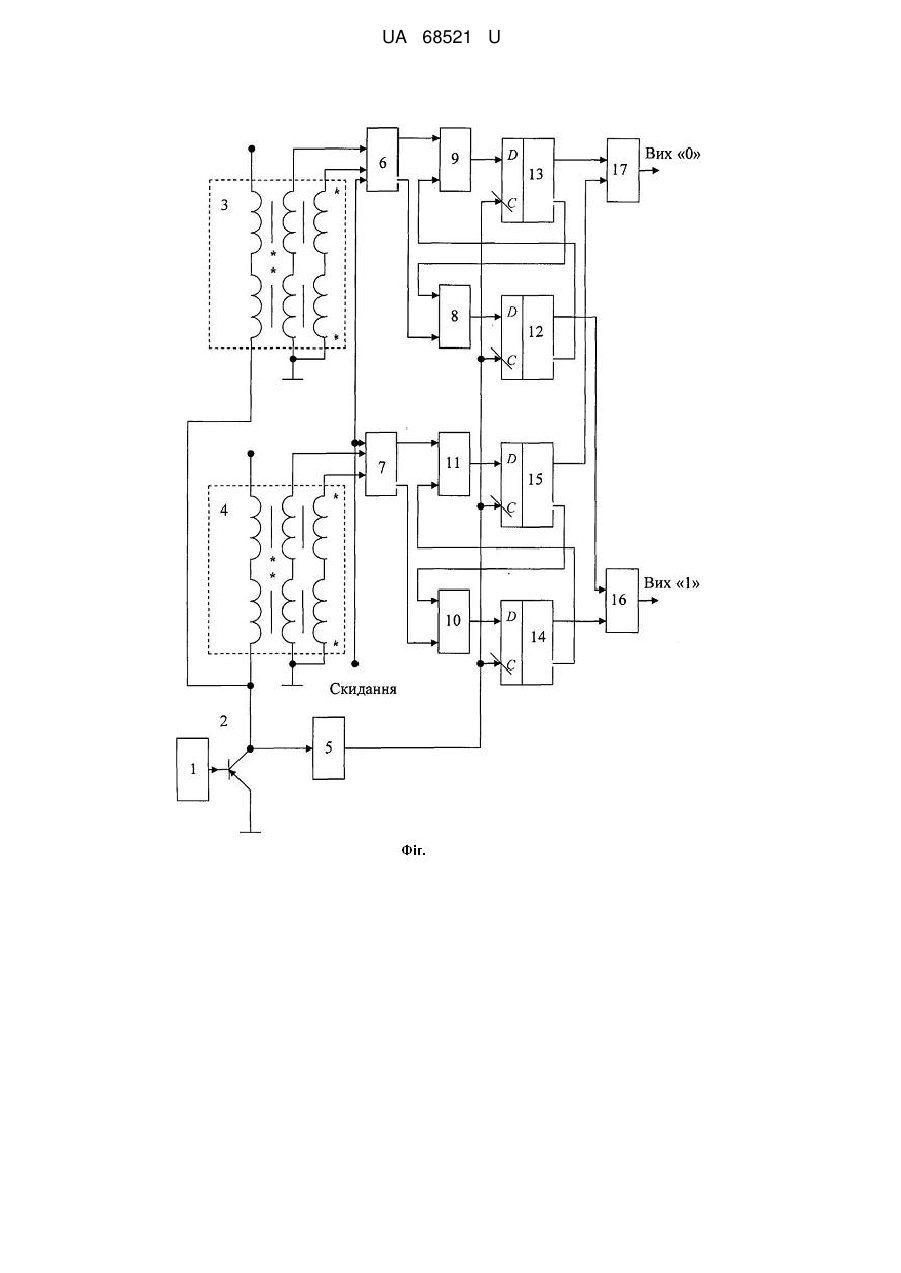

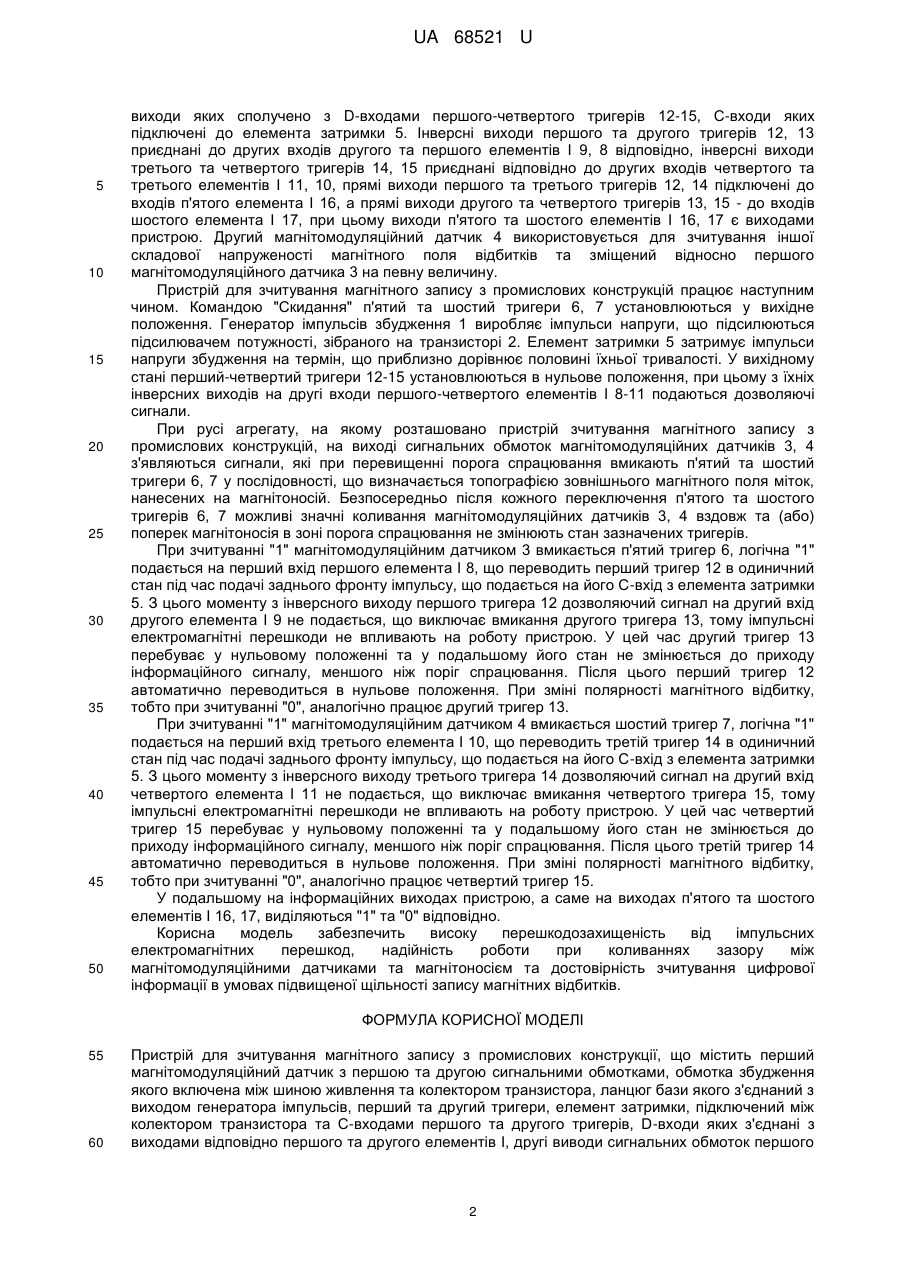

Реферат: Пристрій для зчитування магнітного запису з промислових конструкції належить до приладобудування. Технічний результат корисної моделі полягає в підвищенні надійності роботи пристрою та достовірності зчитування цифрової інформації. UA 68521 U (54) ПРИСТРІЙ ДЛЯ ЗЧИТУВАННЯ МАГНІТНОГО ЗАПИСУ З ПРОМИСЛОВИХ КОНСТРУКЦІЇ UA 68521 U UA 68521 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування та обчислювальної техніки та може бути використана для зчитування цифрової інформації з таких промислових конструкцій як рейки, канати, труби, прокат. Відомо пристрій для зчитування магнітного запису з промислових конструкцій, що містить магнітомодуляційний датчик з першою та другою сигнальними обмотками, обмотка збудження якого включена між шиною живлення та колектором транзистора, ланцюг бази якого з'єднаний з виходом генератора імпульсів, перший та другий тригери, елемент затримки, підключений між колектором транзистора та С-входами першого та другого тригерів, D-входи яких з'єднані з виходами відповідно першого та другого елементів І, з першими входами яких зв'язані перші виводи сигнальних обмоток магнітомодуляційного датчика, другі виводи сигнальних обмоток якого та емітер транзистора підключені до спільної шини, при цьому інверсний вихід першого тригера зв'язаний з другим входом другого елемента І, а інверсний вихід другого тригера - з другим входом першого елемента І, розташовано додатковий магнітомодуляційний датчик з першою та другою сигнальними обмотками, перші виводи яких зв'язані з першими входами третього та четвертого елементів І, виходи яких підключено до D-входів третього та четвертого тригерів, С-входи яких сполучено з елементом затримки, при цьому інверсний вихід третього тригера зв'язаний з другим входом четвертого елемента І, інверсний вихід четвертого тригера з другим входом третього елемента І, прямі виходи першого та третього тригерів підключені до входів п'ятого елемента І, а прямі виходи другого та четвертого тригерів - до входів шостого елемента І [див. патент України № 59540, МПК G06G7/00, опубл. 25.05.2011, бюл. № 10]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що пристрій має недостатню надійність роботи при коливаннях магнітомодуляційних датчиків відносно магнітоносія, яке виникає при переміщенні агрегату з розташованим на ньому пристроєм з різними швидкостями та прискореннями. В основу корисної моделі поставлено задачу удосконалення пристрою для зчитування магнітного запису з промислових конструкцій шляхом того, що пристрій забезпечений додатковим п'ятим тригером, входи якого з'єднані з виводами сигнальних обмоток першого магнітомодуляційного датчика, а виходи підключені до перших входів першого та другого елементів І, а також додатковим шостим тригером, входи якого з'єднані з виводами сигнальних обмоток другого магнітомодуляційного датчика, а виходи підключені до перших входів третього та четвертого елементів І, що забезпечить значно підвищити надійність роботи пристрою та достовірність зчитування цифрової інформації. Поставлена задача вирішується тим, що у пристрої для зчитування магнітного запису з промислових конструкцій, що містить перший магнітомодуляційний датчик з першою та другою сигнальними обмотками, обмотка збудження якого включена між шиною живлення та колектором транзистора, ланцюг бази якого з'єднаний з виходом генератора імпульсів, перший та другий тригери, елемент затримки, підключений між колектором транзистора та С-входами першого та другого тригерів, D-входи яких з'єднані з виходами відповідно першого та другого елементів І, другі виводи сигнальних обмоток першого магнітомодуляційного датчика та емітер транзистора підключені до спільної шини, при цьому інверсний вихід першого тригера зв'язаний з другим входом другого елемента І, а інверсний вихід другого тригера - з другим входом першого елемента І, другий магнітомодуляційний датчик з першою та другою сигнальними обмотками, обмотка збудження якого включена між шиною живлення та колектором транзистора, третій та четвертий елементи І, виходи яких підключено до D-входів третього та четвертого тригерів, С-входи яких сполучено з елементом затримки, при цьому інверсний вихід третього тригера зв'язаний з другим входом четвертого елемента І, інверсний вихід четвертого тригера - з другим входом третього елемента І, прямі виходи першого та третього тригерів підключені до входів п'ятого елемента І, а прямі виходи другого та четвертого тригерів - до входів шостого елемента І, згідно з корисною моделлю, застосовано додатковий п'ятий тригер, входи якого з'єднані з виводами сигнальних обмоток першого магнітомодуляційного датчика, а виходи підключені до перших входів першого та другого елементів І, а також додатковий шостий тригер, входи якого з'єднані з виводами сигнальних обмоток другого магнітомодуляційного датчика, а виходи підключені до перших входів третього та четвертого елементів І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування магнітного запису з промислових конструкцій, що містить генератор імпульсів збудження 1, транзистор 2 підсилювача потужності, в колекторний ланцюг якого підключені обмотки збудження магнітомодуляційних датчиків 3, 4 та елемент затримки 5, додаткові п'ятий та шостий тригери 6, 7, входи яких з'єднані з виводами сигнальних обмоток магнітомодуляційних датчиків 3, 4 відповідно, а виходи - з першими входами першого-четвертого елементів І 8-11, 1 UA 68521 U 5 10 15 20 25 30 35 40 45 50 виходи яких сполучено з D-входами першого-четвертого тригерів 12-15, С-входи яких підключені до елемента затримки 5. Інверсні виходи першого та другого тригерів 12, 13 приєднані до других входів другого та першого елементів І 9, 8 відповідно, інверсні виходи третього та четвертого тригерів 14, 15 приєднані відповідно до других входів четвертого та третього елементів І 11, 10, прямі виходи першого та третього тригерів 12, 14 підключені до входів п'ятого елемента І 16, а прямі виходи другого та четвертого тригерів 13, 15 - до входів шостого елемента І 17, при цьому виходи п'ятого та шостого елементів І 16, 17 є виходами пристрою. Другий магнітомодуляційний датчик 4 використовується для зчитування іншої складової напруженості магнітного поля відбитків та зміщений відносно першого магнітомодуляційного датчика 3 на певну величину. Пристрій для зчитування магнітного запису з промислових конструкцій працює наступним чином. Командою "Скидання" п'ятий та шостий тригери 6, 7 установлюються у вихідне положення. Генератор імпульсів збудження 1 виробляє імпульси напруги, що підсилюються підсилювачем потужності, зібраного на транзисторі 2. Елемент затримки 5 затримує імпульси напруги збудження на термін, що приблизно дорівнює половині їхньої тривалості. У вихідному стані перший-четвертий тригери 12-15 установлюються в нульове положення, при цьому з їхніх інверсних виходів на другі входи першого-четвертого елементів І 8-11 подаються дозволяючі сигнали. При русі агрегату, на якому розташовано пристрій зчитування магнітного запису з промислових конструкцій, на виході сигнальних обмоток магнітомодуляційних датчиків 3, 4 з'являються сигнали, які при перевищенні порога спрацювання вмикають п'ятий та шостий тригери 6, 7 у послідовності, що визначається топографією зовнішнього магнітного поля міток, нанесених на магнітоносій. Безпосередньо після кожного переключення п'ятого та шостого тригерів 6, 7 можливі значні коливання магнітомодуляційних датчиків 3, 4 вздовж та (або) поперек магнітоносія в зоні порога спрацювання не змінюють стан зазначених тригерів. При зчитуванні "1" магнітомодуляційним датчиком 3 вмикається п'ятий тригер 6, логічна "1" подається на перший вхід першого елемента І 8, що переводить перший тригер 12 в одиничний стан під час подачі заднього фронту імпульсу, що подається на його С-вхід з елемента затримки 5. З цього моменту з інверсного виходу першого тригера 12 дозволяючий сигнал на другий вхід другого елемента І 9 не подається, що виключає вмикання другого тригера 13, тому імпульсні електромагнітні перешкоди не впливають на роботу пристрою. У цей час другий тригер 13 перебуває у нульовому положенні та у подальшому його стан не змінюється до приходу інформаційного сигналу, меншого ніж поріг спрацювання. Після цього перший тригер 12 автоматично переводиться в нульове положення. При зміні полярності магнітного відбитку, тобто при зчитуванні "0", аналогічно працює другий тригер 13. При зчитуванні "1" магнітомодуляційним датчиком 4 вмикається шостий тригер 7, логічна "1" подається на перший вхід третього елемента І 10, що переводить третій тригер 14 в одиничний стан під час подачі заднього фронту імпульсу, що подається на його С-вхід з елемента затримки 5. З цього моменту з інверсного виходу третього тригера 14 дозволяючий сигнал на другий вхід четвертого елемента І 11 не подається, що виключає вмикання четвертого тригера 15, тому імпульсні електромагнітні перешкоди не впливають на роботу пристрою. У цей час четвертий тригер 15 перебуває у нульовому положенні та у подальшому його стан не змінюється до приходу інформаційного сигналу, меншого ніж поріг спрацювання. Після цього третій тригер 14 автоматично переводиться в нульове положення. При зміні полярності магнітного відбитку, тобто при зчитуванні "0", аналогічно працює четвертий тригер 15. У подальшому на інформаційних виходах пристрою, а саме на виходах п'ятого та шостого елементів І 16, 17, виділяються "1" та "0" відповідно. Корисна модель забезпечить високу перешкодозахищеність від імпульсних електромагнітних перешкод, надійність роботи при коливаннях зазору між магнітомодуляційними датчиками та магнітоносієм та достовірність зчитування цифрової інформації в умовах підвищеної щільності запису магнітних відбитків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для зчитування магнітного запису з промислових конструкції, що містить перший магнітомодуляційний датчик з першою та другою сигнальними обмотками, обмотка збудження якого включена між шиною живлення та колектором транзистора, ланцюг бази якого з'єднаний з виходом генератора імпульсів, перший та другий тригери, елемент затримки, підключений між колектором транзистора та С-входами першого та другого тригерів, D-входи яких з'єднані з виходами відповідно першого та другого елементів І, другі виводи сигнальних обмоток першого 2 UA 68521 U 5 10 15 магнітомодуляційного датчика та емітер транзистора підключені до спільної шини, при цьому інверсний вихід першого тригера зв'язаний з другим входом другого елемента І, а інверсний вихід другого тригера - з другим входом першого елемента І, другий магнітомодуляційний датчик з першою та другою сигнальними обмотками, обмотка збудження якого включена між шиною живлення та колектором транзистора, третій та четвертий елементи І, виходи яких підключено до D- входів третього та четвертого тригерів, С-входи яких сполучено з елементом затримки, при цьому інверсний вихід третього тригера зв'язаний з другим входом четвертого елемента І, інверсний вихід четвертого тригера - з другим входом третього елемента І, прямі виходи першого та третього тригерів підключені до входів п'ятого елемента І, а прямі виходи другого та четвертого тригерів - до входів шостого елемента І, який відрізняється тим, що застосовано додатковий п'ятий тригер, входи якого з'єднані з виводами сигнальних обмоток першого магнітомодуляційного датчика, а виходи підключені до перших входів першого та другого елементів І, а також додатковий шостий тригер, входи якого з'єднані з виходами сигнальних обмоток другого магнітомодуляційного датчика а виходи підключені до перших входів третього та четвертого елементів І. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
