Конвеєр роликовий

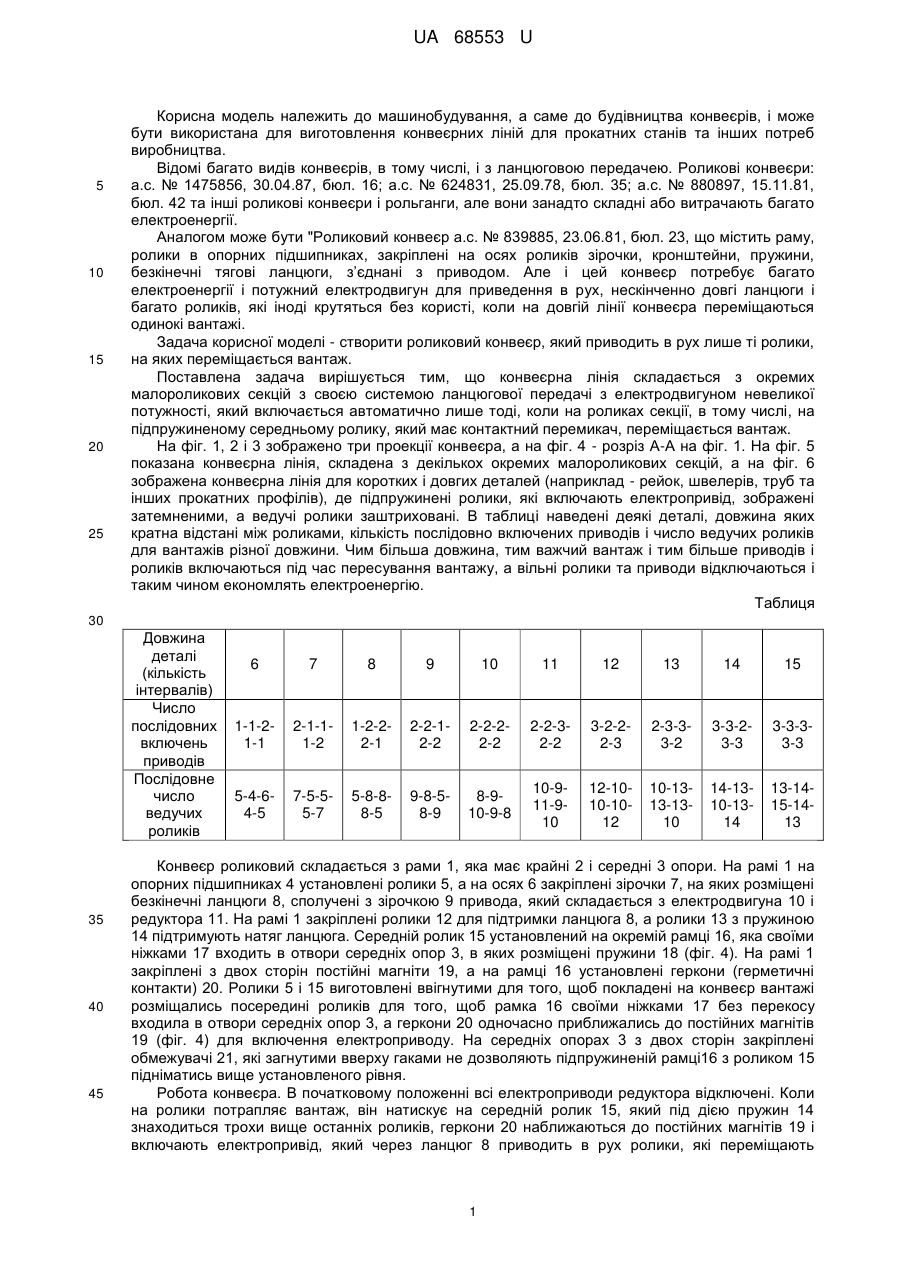

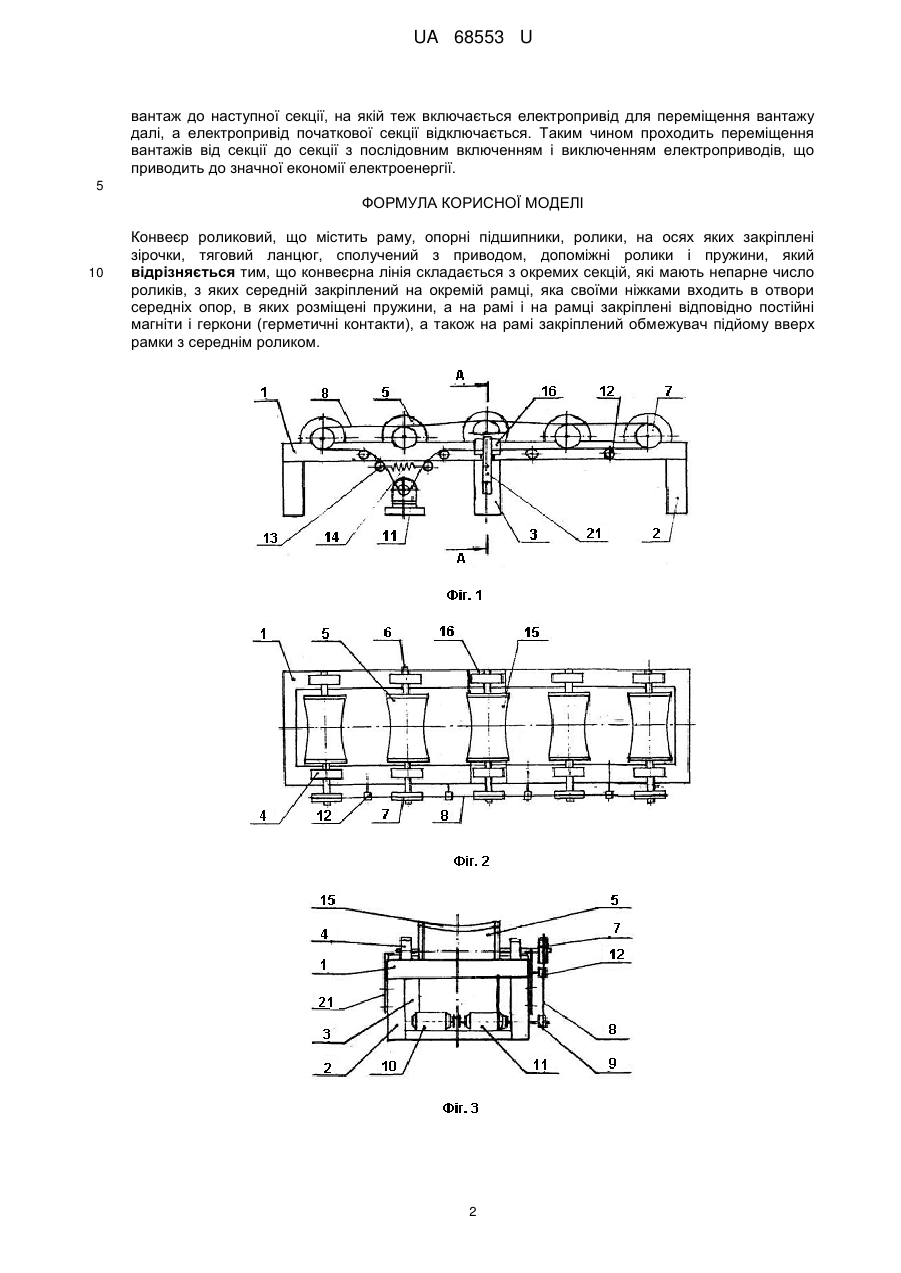

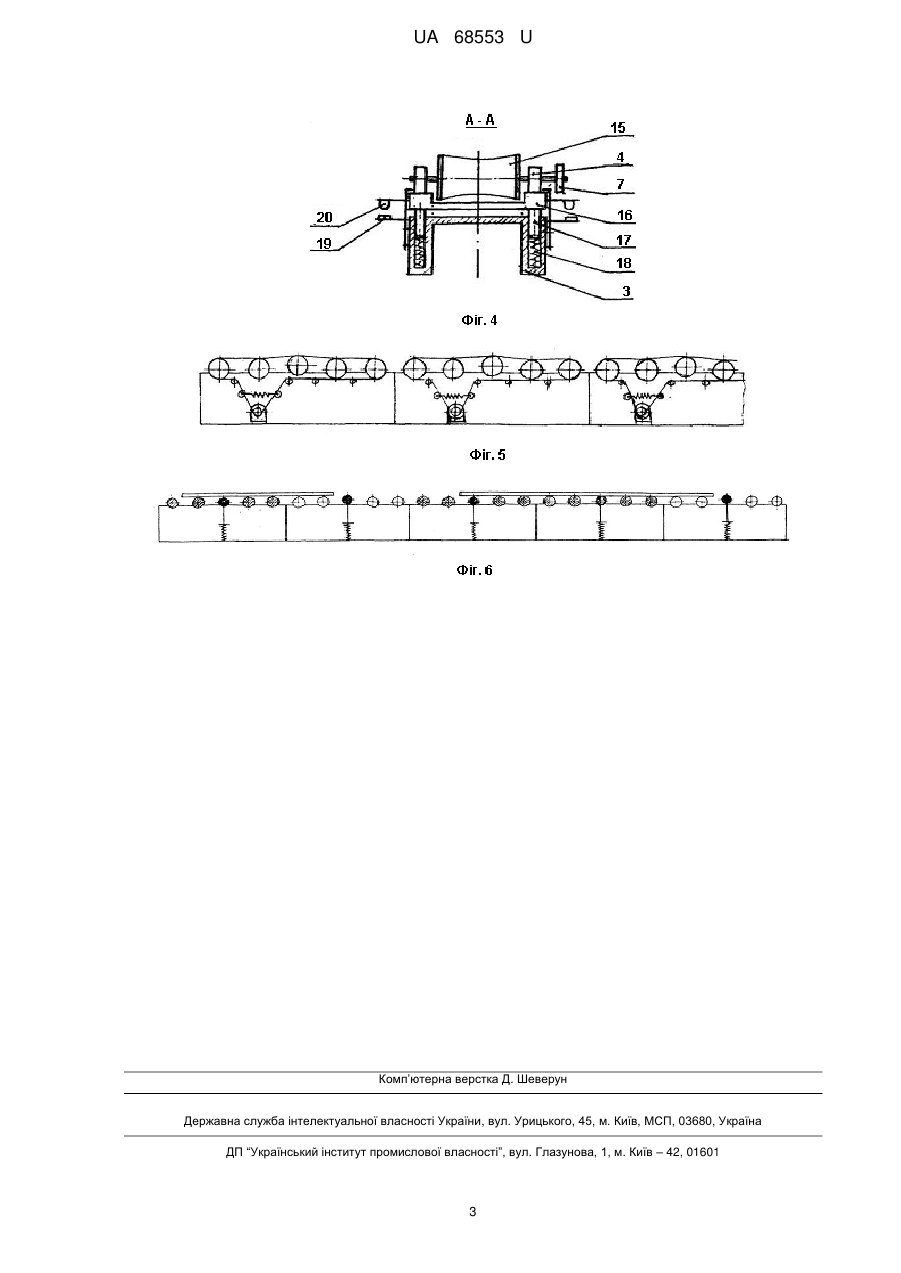

Реферат: UA 68553 U UA 68553 U 5 10 15 20 25 Корисна модель належить до машинобудування, а саме до будівництва конвеєрів, і може бути використана для виготовлення конвеєрних ліній для прокатних станів та інших потреб виробництва. Відомі багато видів конвеєрів, в тому числі, і з ланцюговою передачею. Роликові конвеєри: а.с. № 1475856, 30.04.87, бюл. 16; а.с. № 624831, 25.09.78, бюл. 35; а.с. № 880897, 15.11.81, бюл. 42 та інші роликові конвеєри і рольганги, але вони занадто складні або витрачають багато електроенергії. Аналогом може бути "Роликовий конвеєр а.с. № 839885, 23.06.81, бюл. 23, що містить раму, ролики в опорних підшипниках, закріплені на осях роликів зірочки, кронштейни, пружини, безкінечні тягові ланцюги, з’єднані з приводом. Але і цей конвеєр потребує багато електроенергії і потужний електродвигун для приведення в рух, нескінченно довгі ланцюги і багато роликів, які іноді крутяться без користі, коли на довгій лінії конвеєра переміщаються одинокі вантажі. Задача корисної моделі - створити роликовий конвеєр, який приводить в рух лише ті ролики, на яких переміщається вантаж. Поставлена задача вирішується тим, що конвеєрна лінія складається з окремих малороликових секцій з своєю системою ланцюгової передачі з електродвигуном невеликої потужності, який включається автоматично лише тоді, коли на роликах секції, в тому числі, на підпружиненому середньому ролику, який має контактний перемикач, переміщається вантаж. На фіг. 1, 2 і 3 зображено три проекції конвеєра, а на фіг. 4 - розріз А-А на фіг. 1. На фіг. 5 показана конвеєрна лінія, складена з декількох окремих малороликових секцій, а на фіг. 6 зображена конвеєрна лінія для коротких і довгих деталей (наприклад - рейок, швелерів, труб та інших прокатних профілів), де підпружинені ролики, які включають електропривід, зображені затемненими, а ведучі ролики заштриховані. В таблиці наведені деякі деталі, довжина яких кратна відстані між роликами, кількість послідовно включених приводів і число ведучих роликів для вантажів різної довжини. Чим більша довжина, тим важчий вантаж і тим більше приводів і роликів включаються під час пересування вантажу, а вільні ролики та приводи відключаються і таким чином економлять електроенергію. Таблиця 30 Довжина деталі (кількість інтервалів) Число послідовних включень приводів Послідовне число ведучих роликів 35 40 45 6 7 8 9 10 11 12 13 14 15 1-1-21-1 2-1-11-2 1-2-22-1 2-2-12-2 2-2-22-2 2-2-32-2 3-2-22-3 2-3-33-2 3-3-23-3 3-3-33-3 5-4-64-5 7-5-55-7 5-8-88-5 9-8-58-9 8-910-9-8 10-911-910 12-1010-1012 10-1313-1310 14-1310-1314 13-1415-1413 Конвеєр роликовий складається з рами 1, яка має крайні 2 і середні 3 опори. На рамі 1 на опорних підшипниках 4 установлені ролики 5, а на осях 6 закріплені зірочки 7, на яких розміщені безкінечні ланцюги 8, сполучені з зірочкою 9 привода, який складається з електродвигуна 10 і редуктора 11. На рамі 1 закріплені ролики 12 для підтримки ланцюга 8, а ролики 13 з пружиною 14 підтримують натяг ланцюга. Середній ролик 15 установлений на окремій рамці 16, яка своїми ніжками 17 входить в отвори середніх опор 3, в яких розміщені пружини 18 (фіг. 4). На рамі 1 закріплені з двох сторін постійні магніти 19, а на рамці 16 установлені геркони (герметичні контакти) 20. Ролики 5 і 15 виготовлені ввігнутими для того, щоб покладені на конвеєр вантажі розміщались посередині роликів для того, щоб рамка 16 своїми ніжками 17 без перекосу входила в отвори середніх опор 3, а геркони 20 одночасно приближались до постійних магнітів 19 (фіг. 4) для включення електроприводу. На середніх опорах 3 з двох сторін закріплені обмежувачі 21, які загнутими вверху гаками не дозволяють підпружиненій рамці16 з роликом 15 підніматись вище установленого рівня. Робота конвеєра. В початковому положенні всі електроприводи редуктора відключені. Коли на ролики потрапляє вантаж, він натискує на середній ролик 15, який під дією пружин 14 знаходиться трохи вище останніх роликів, геркони 20 наближаються до постійних магнітів 19 і включають електропривід, який через ланцюг 8 приводить в рух ролики, які переміщають 1 UA 68553 U вантаж до наступної секції, на якій теж включається електропривід для переміщення вантажу далі, а електропривід початкової секції відключається. Таким чином проходить переміщення вантажів від секції до секції з послідовним включенням і виключенням електроприводів, що приводить до значної економії електроенергії. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Конвеєр роликовий, що містить раму, опорні підшипники, ролики, на осях яких закріплені зірочки, тяговий ланцюг, сполучений з приводом, допоміжні ролики і пружини, який відрізняється тим, що конвеєрна лінія складається з окремих секцій, які мають непарне число роликів, з яких середній закріплений на окремій рамці, яка своїми ніжками входить в отвори середніх опор, в яких розміщені пружини, а на рамі і на рамці закріплені відповідно постійні магніти і геркони (герметичні контакти), а також на рамі закріплений обмежувач підйому вверх рамки з середнім роликом. 2 UA 68553 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
