Кантувач

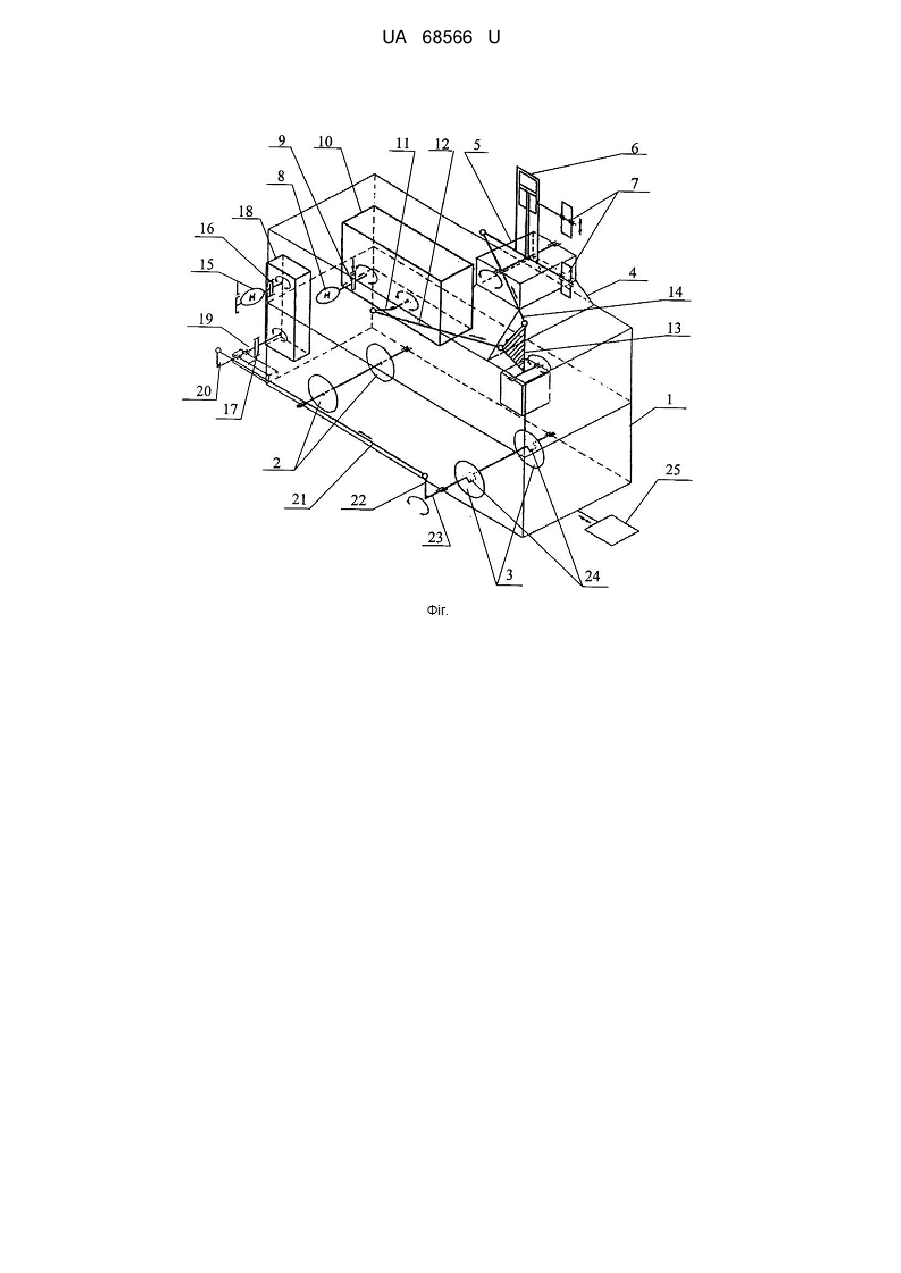

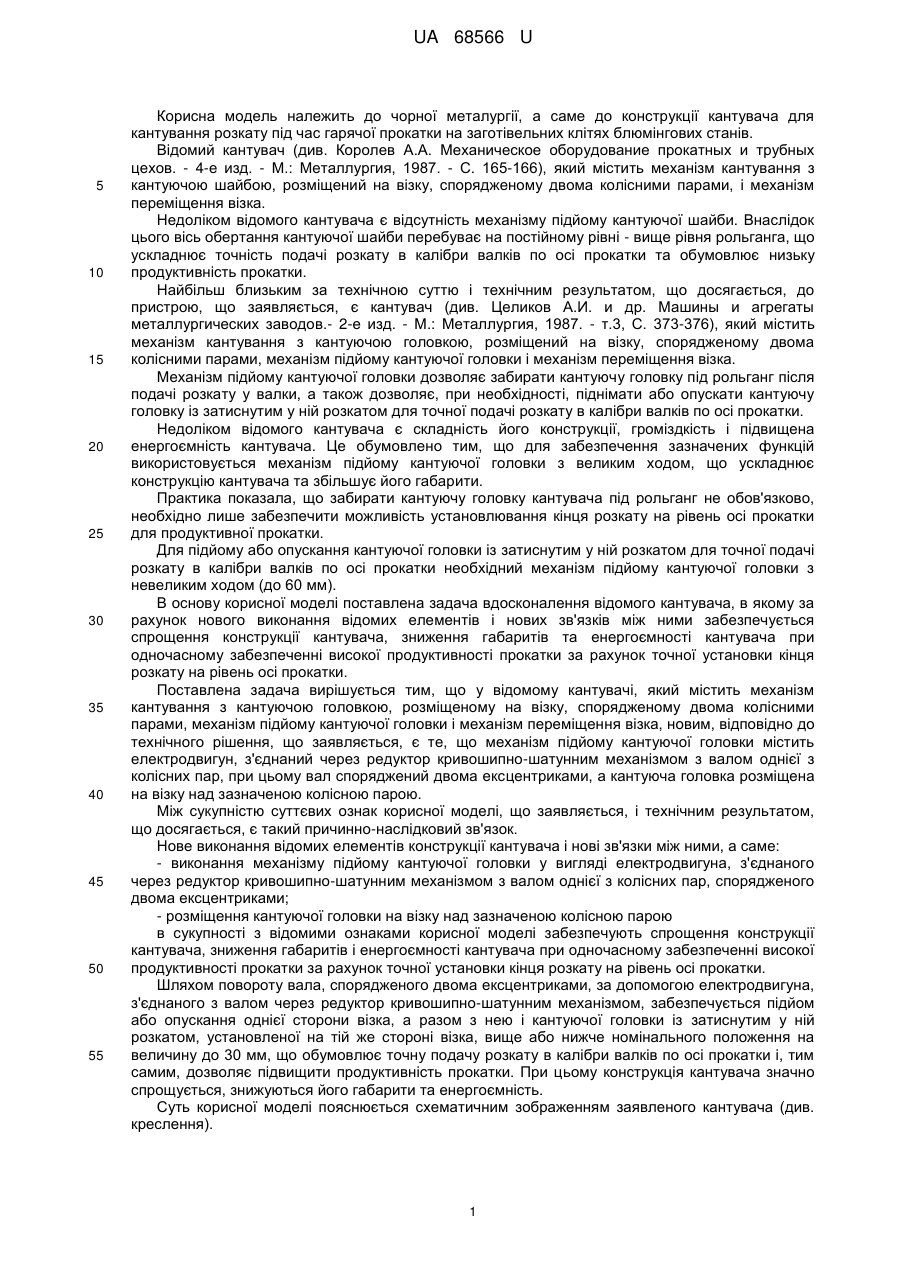

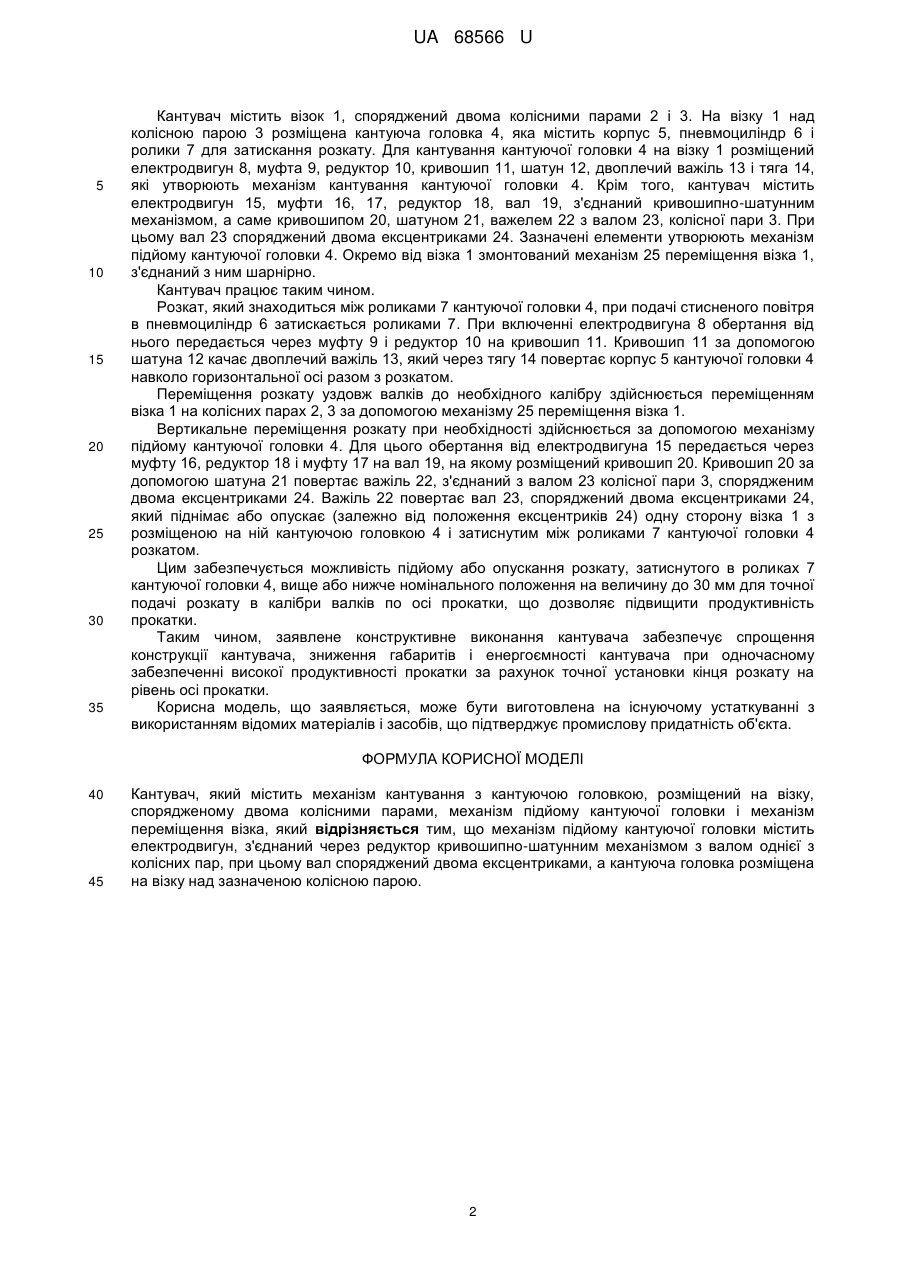

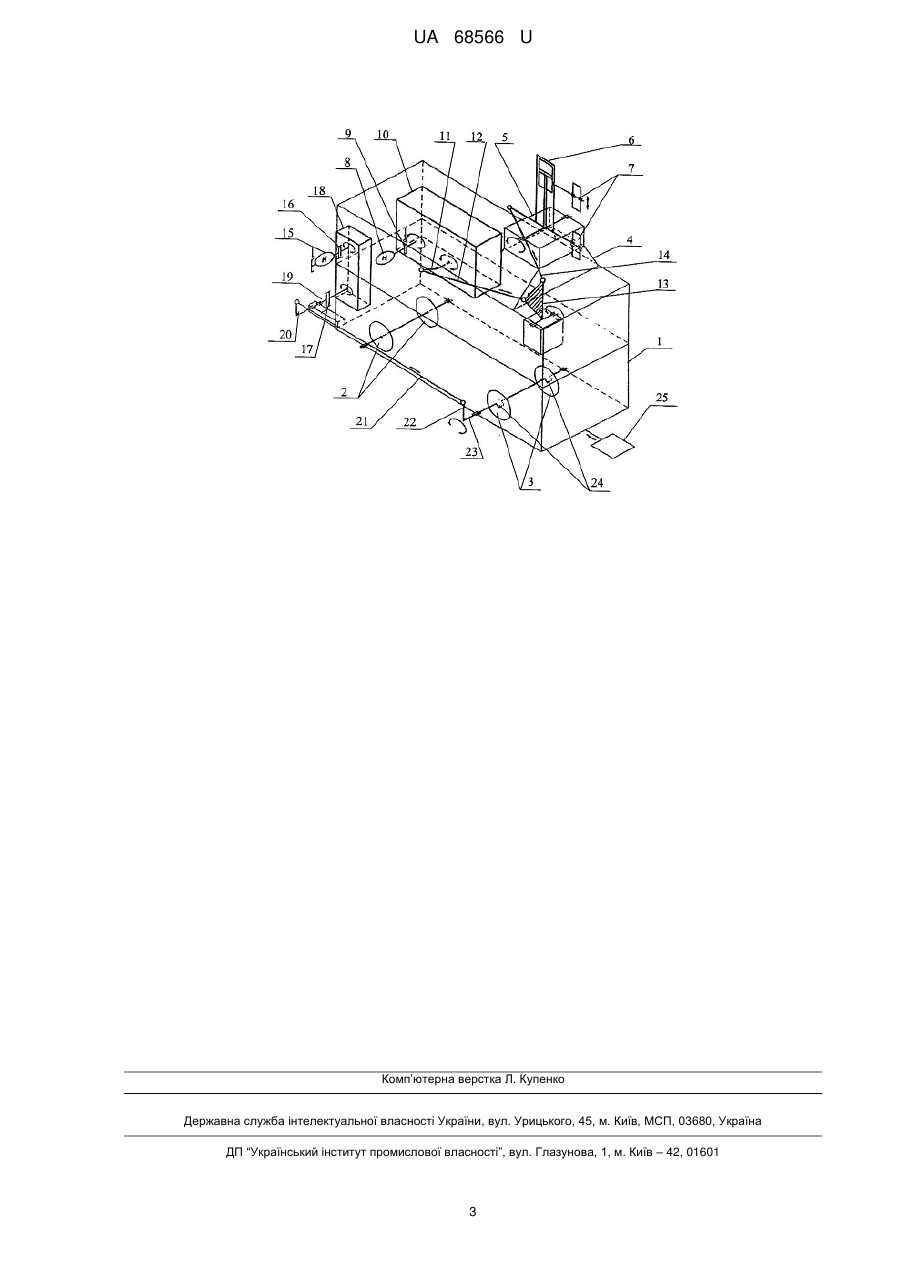

Реферат: Кантувач, який містить механізм кантування з кантуючою головкою, розміщений на візку, спорядженому двома колісними парами, механізм підйому кантуючої головки і механізм переміщення візка, причому механізм підйому кантуючої головки містить електродвигун, з'єднаний через редуктор кривошипно-шатунним механізмом з валом однієї з колісних пар, при цьому вал споряджений двома ексцентриками, а кантуюча головка розміщена на візку над зазначеною колісною парою. UA 68566 U (54) КАНТУВАЧ UA 68566 U UA 68566 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до чорної металургії, а саме до конструкції кантувача для кантування розкату під час гарячої прокатки на заготівельних клітях блюмінгових станів. Відомий кантувач (див. Королев А.А. Механическое оборудование прокатных и трубных цехов. - 4-е изд. - М.: Металлургия, 1987. - С. 165-166), який містить механізм кантування з кантуючою шайбою, розміщений на візку, спорядженому двома колісними парами, і механізм переміщення візка. Недоліком відомого кантувача є відсутність механізму підйому кантуючої шайби. Внаслідок цього вісь обертання кантуючої шайби перебуває на постійному рівні - вище рівня рольганга, що ускладнює точність подачі розкату в калібри валків по осі прокатки та обумовлює низьку продуктивність прокатки. Найбільш близьким за технічною суттю і технічним результатом, що досягається, до пристрою, що заявляється, є кантувач (див. Целиков А.И. и др. Машины и агрегаты металлургических заводов.- 2-е изд. - М.: Металлургия, 1987. - т.3, С. 373-376), який містить механізм кантування з кантуючою головкою, розміщений на візку, спорядженому двома колісними парами, механізм підйому кантуючої головки і механізм переміщення візка. Механізм підйому кантуючої головки дозволяє забирати кантуючу головку під рольганг після подачі розкату у валки, а також дозволяє, при необхідності, піднімати або опускати кантуючу головку із затиснутим у ній розкатом для точної подачі розкату в калібри валків по осі прокатки. Недоліком відомого кантувача є складність його конструкції, громіздкість і підвищена енергоємність кантувача. Це обумовлено тим, що для забезпечення зазначених функцій використовується механізм підйому кантуючої головки з великим ходом, що ускладнює конструкцію кантувача та збільшує його габарити. Практика показала, що забирати кантуючу головку кантувача під рольганг не обов'язково, необхідно лише забезпечити можливість установлювання кінця розкату на рівень осі прокатки для продуктивної прокатки. Для підйому або опускання кантуючої головки із затиснутим у ній розкатом для точної подачі розкату в калібри валків по осі прокатки необхідний механізм підйому кантуючої головки з невеликим ходом (до 60 мм). В основу корисної моделі поставлена задача вдосконалення відомого кантувача, в якому за рахунок нового виконання відомих елементів і нових зв'язків між ними забезпечується спрощення конструкції кантувача, зниження габаритів та енергоємності кантувача при одночасному забезпеченні високої продуктивності прокатки за рахунок точної установки кінця розкату на рівень осі прокатки. Поставлена задача вирішується тим, що у відомому кантувачі, який містить механізм кантування з кантуючою головкою, розміщеному на візку, спорядженому двома колісними парами, механізм підйому кантуючої головки і механізм переміщення візка, новим, відповідно до технічного рішення, що заявляється, є те, що механізм підйому кантуючої головки містить електродвигун, з'єднаний через редуктор кривошипно-шатунним механізмом з валом однієї з колісних пар, при цьому вал споряджений двома ексцентриками, а кантуюча головка розміщена на візку над зазначеною колісною парою. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, є такий причинно-наслідковий зв'язок. Нове виконання відомих елементів конструкції кантувача і нові зв'язки між ними, а саме: - виконання механізму підйому кантуючої головки у вигляді електродвигуна, з'єднаного через редуктор кривошипно-шатунним механізмом з валом однієї з колісних пар, спорядженого двома ексцентриками; - розміщення кантуючої головки на візку над зазначеною колісною парою в сукупності з відомими ознаками корисної моделі забезпечують спрощення конструкції кантувача, зниження габаритів і енергоємності кантувача при одночасному забезпеченні високої продуктивності прокатки за рахунок точної установки кінця розкату на рівень осі прокатки. Шляхом повороту вала, спорядженого двома ексцентриками, за допомогою електродвигуна, з'єднаного з валом через редуктор кривошипно-шатунним механізмом, забезпечується підйом або опускання однієї сторони візка, а разом з нею і кантуючої головки із затиснутим у ній розкатом, установленої на тій же стороні візка, вище або нижче номінального положення на величину до 30 мм, що обумовлює точну подачу розкату в калібри валків по осі прокатки і, тим самим, дозволяє підвищити продуктивність прокатки. При цьому конструкція кантувача значно спрощується, знижуються його габарити та енергоємність. Суть корисної моделі пояснюється схематичним зображенням заявленого кантувача (див. креслення). 1 UA 68566 U 5 10 15 20 25 30 35 Кантувач містить візок 1, споряджений двома колісними парами 2 і 3. На візку 1 над колісною парою 3 розміщена кантуюча головка 4, яка містить корпус 5, пневмоциліндр 6 і ролики 7 для затискання розкату. Для кантування кантуючої головки 4 на візку 1 розміщений електродвигун 8, муфта 9, редуктор 10, кривошип 11, шатун 12, двоплечий важіль 13 і тяга 14, які утворюють механізм кантування кантуючої головки 4. Крім того, кантувач містить електродвигун 15, муфти 16, 17, редуктор 18, вал 19, з'єднаний кривошипно-шатунним механізмом, а саме кривошипом 20, шатуном 21, важелем 22 з валом 23, колісної пари 3. При цьому вал 23 споряджений двома ексцентриками 24. Зазначені елементи утворюють механізм підйому кантуючої головки 4. Окремо від візка 1 змонтований механізм 25 переміщення візка 1, з'єднаний з ним шарнірно. Кантувач працює таким чином. Розкат, який знаходиться між роликами 7 кантуючої головки 4, при подачі стисненого повітря в пневмоциліндр 6 затискається роликами 7. При включенні електродвигуна 8 обертання від нього передається через муфту 9 і редуктор 10 на кривошип 11. Кривошип 11 за допомогою шатуна 12 качає двоплечий важіль 13, який через тягу 14 повертає корпус 5 кантуючої головки 4 навколо горизонтальної осі разом з розкатом. Переміщення розкату уздовж валків до необхідного калібру здійснюється переміщенням візка 1 на колісних парах 2, 3 за допомогою механізму 25 переміщення візка 1. Вертикальне переміщення розкату при необхідності здійснюється за допомогою механізму підйому кантуючої головки 4. Для цього обертання від електродвигуна 15 передається через муфту 16, редуктор 18 і муфту 17 на вал 19, на якому розміщений кривошип 20. Кривошип 20 за допомогою шатуна 21 повертає важіль 22, з'єднаний з валом 23 колісної пари 3, спорядженим двома ексцентриками 24. Важіль 22 повертає вал 23, споряджений двома ексцентриками 24, який піднімає або опускає (залежно від положення ексцентриків 24) одну сторону візка 1 з розміщеною на ній кантуючою головкою 4 і затиснутим між роликами 7 кантуючої головки 4 розкатом. Цим забезпечується можливість підйому або опускання розкату, затиснутого в роликах 7 кантуючої головки 4, вище або нижче номінального положення на величину до 30 мм для точної подачі розкату в калібри валків по осі прокатки, що дозволяє підвищити продуктивність прокатки. Таким чином, заявлене конструктивне виконання кантувача забезпечує спрощення конструкції кантувача, зниження габаритів і енергоємності кантувача при одночасному забезпеченні високої продуктивності прокатки за рахунок точної установки кінця розкату на рівень осі прокатки. Корисна модель, що заявляється, може бути виготовлена на існуючому устаткуванні з використанням відомих матеріалів і засобів, що підтверджує промислову придатність об'єкта. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Кантувач, який містить механізм кантування з кантуючою головкою, розміщений на візку, спорядженому двома колісними парами, механізм підйому кантуючої головки і механізм переміщення візка, який відрізняється тим, що механізм підйому кантуючої головки містить електродвигун, з'єднаний через редуктор кривошипно-шатунним механізмом з валом однієї з колісних пар, при цьому вал споряджений двома ексцентриками, а кантуюча головка розміщена на візку над зазначеною колісною парою. 2 UA 68566 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
