Візок ручний

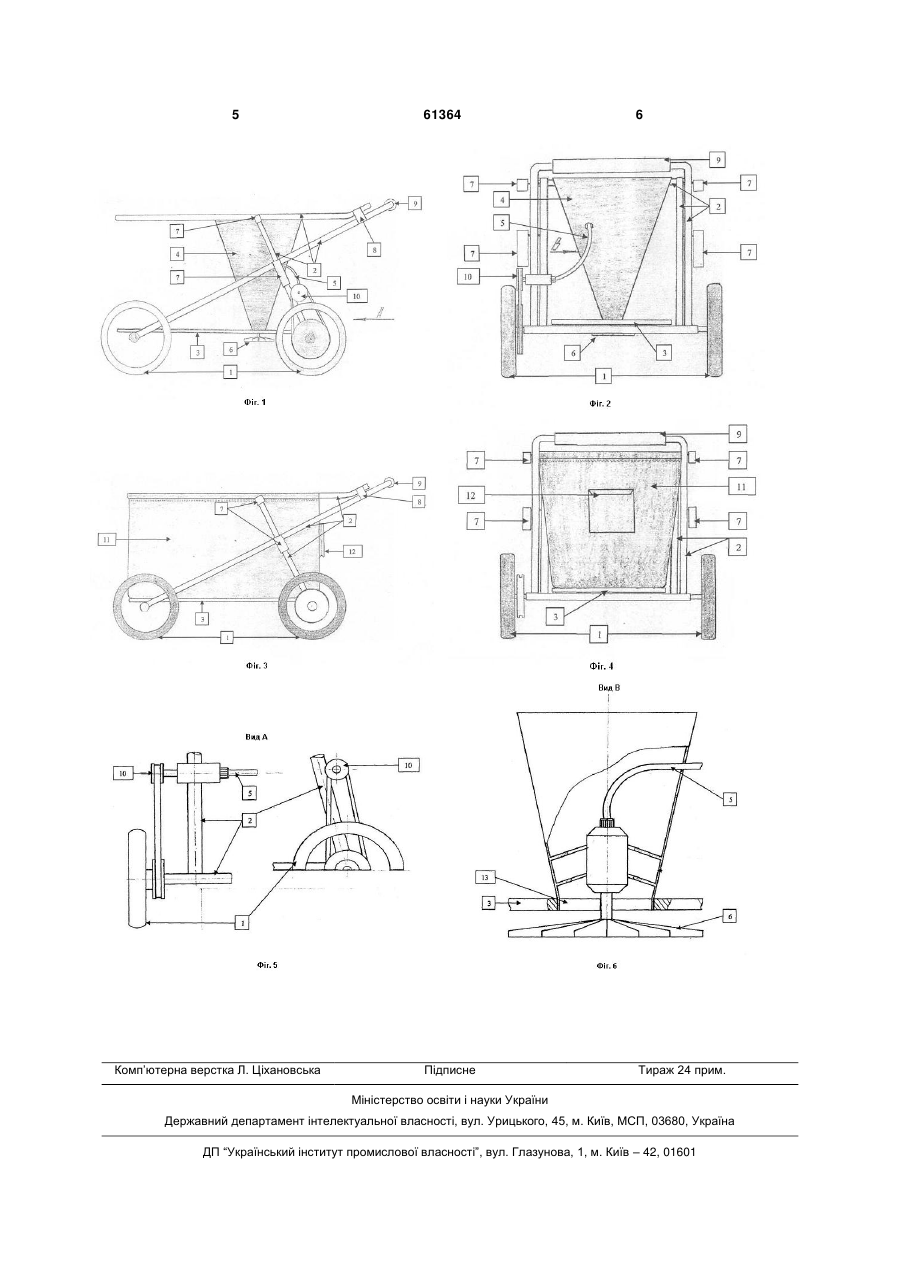

1. Візок ручний, що має колеса, до яких приєднана рамна конструкція з ручкою, піддон, ємність для сміття або ємність для протиожеледних засобів та пристосування для розкидання протиожеледних засобів з розкидачем у вигляді диска, який відрізняється тим, що ємності для сміття та протиожеледних засобів виконані знімними, з міцної вологостійкої матерії, рамна конструкція приєднана до коліс рухомо, з можливістю складання, а 3 ливістю фіксації рухомої напівмуфти в неробочому стані за допомогою штиря, вікно днища кузова має пластину, виконану з міцного еластичного матеріалу, має засувку виконану з можливістю регулювання прохідного перерізу вікна за допомогою гвинтової пари, засувка виготовлена з міцного еластичного матеріалу, візок містить решето у вигляді сітки, встановлене в кузові над вікном і ротором механізму - розкидачі, підвіска тачки додатково містить опорний каток, виконаний зі змінним поворотним моментом обертання у вертикальній площині [див. патент РФ № 2152322, 1998]. Недоліком найближчого аналога є його важкість, великі габарити, недостатня функціональність. В основу корисної моделі поставлена задача створити такий візок, у якому шляхом зміни конструкції досягається можливість його складування, зменшення габаритів при одночасному розширенні експлуатаційних можливостей візка з урахуванням вимог двірників та підвищення зручності при використанні. Для вирішення задачі запропонований візок ручний, що має колеса, до яких приєднана рамна конструкція з ручкою, піддон, ємність для сміття або ємність для протиожеледних засобів та пристосування для розкидання протиожеледних засобів з розкидачем у вигляді диска, у якому, згідно з корисною моделлю, ємності для сміття та протиожеледних засобів виконані знімними, з міцної вологостійкої матерії, рамна конструкція приєднана до коліс рухомо, з можливістю складання, а пристосування для розкидання протиожеледних засобів кінематично зв'язане з одним з коліс. В переважному варіанті для підвищення зручності при експлуатації візок додатково має пристосування для кріплення технічного інвентарю. Для можливості встановлення пристосування для розкидання протиожеледних засобів тільки тоді, коли це необхідно, воно виконано знімним. Для забезпечення зручності використання, ємність для сміття має прямокутну форму і оснащене кишенею, а ємність для протиожеледних засобів виконана у вигляді конуса. Пристосування для розкидання протиожеледних засобів виконано знімним. Корисна модель пояснюється кресленнями, де зображено: На фіг.1 - зображений візок з ємністю для протиожеледних засобів, вид збоку. На фіг.2 - зображений візок з ємністю для протиожеледних засобів, вид ззаду. На фіг.3 - зображений візок з ємністю для сміття, вид збоку. На фіг.4 - зображений візок з ємністю для сміття, вид ззаду. На фіг.5 - зображений механізм який кінематично з'єднує гнучкий вал і колесо візка, вид збоку і 61364 4 ззаду. На фіг.6 - зображене пристосування для розкидування протиожеледних засобів. Візок ручний складається з коліс 1, до яких приєднана рамна конструкція 2 ручкою 9, піддон 3, ємність 11 для сміття та ємність 4 для протиожеледних засобів та пристосування для розкидання протиожеледних засобів (фіг.6) з розкидачем у вигляді диска 6. Ємності для сміття 11 та для протиожеледних засобів 4 виконані знімними, з міцної вологостійкої матерії. Рамна конструкція 2 приєднана до коліс 1 рухомо, з можливістю складання, а пристосування для розкидання протиожеледних засобів (фіг.6) кінематично зв'язане з колесом 1, Візок оснащений пристосуванням 7 для кріплення технічного інвентарю. Він має кронштейн 8 для фіксування в розкладеному положенні. Візок оснащений шківом 10, кінематично зв'язаним з колесом 1 візка. Для підвищення зручності візок має кишеню 12 для технічного інвентарю. Піддон 3 має отвір 13 для встановлення механізму розкидування (фіг.6) з диском 6. Конструктивним особливостям візка, частини якого зроблені П-подібної форми і з'єднані між собою таким чином, щоб візок мав можливість складатися. Ємність для сміття виготовляється з міцної вологостійкої матерії. Ємність для протиожеледних засобів кріпиться на візок в зимовий час для посипання доріг. Вона зроблена в вигляді конуса з міцної вологостійкої матерії, в яку засипаються протиожеледні засоби. Всередину ємності вставляється механізм і фіксується в отворі дна візка механізм з'єднаний з диском, який безпосередньо і розкидає протиожеледні засоби; механізм для розкидування протиожеледних засобів з'єднаний гнучким валом з шківом, який кінематично з'єднаний з одним з коліс візка. Візок має чотири колеса, закріплені на двох осях (по два на кожну ось), завдяки яким візок має найкращу стійкість і потребує менше зусиль працівника при його використанні. При складанні візка, частини зближуються між собою займають паралельне положення відносно одна одної. Спосіб використання візка. Для більшої зручності та більшого терміну експлуатації в ємності 11 для сміття розташовують поліетиленовий мішок в який безпосередньо і складають сміття, для зменшення навантаження на двірника при розвантаженні візка в ємність 11 для сміття складують декілька поліетиленових мішків з сміттям, які потім викидають в великі стаціонарні контейнери для сміття або звільнюють їх від сміття і використовують декілька разів. В зимовий час на візок кріпиться ємність 4 в яку засипають протиожеледні засоби, коли візок починає рухатися, диск 6 обертається і розкидає протиожеледні засоби, які потрапляють на нього з ємності 4 через отвір 13 у піддоні 3. 5 Комп’ютерна верстка Л. Ціхановська 61364 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
