Пустотіле долото

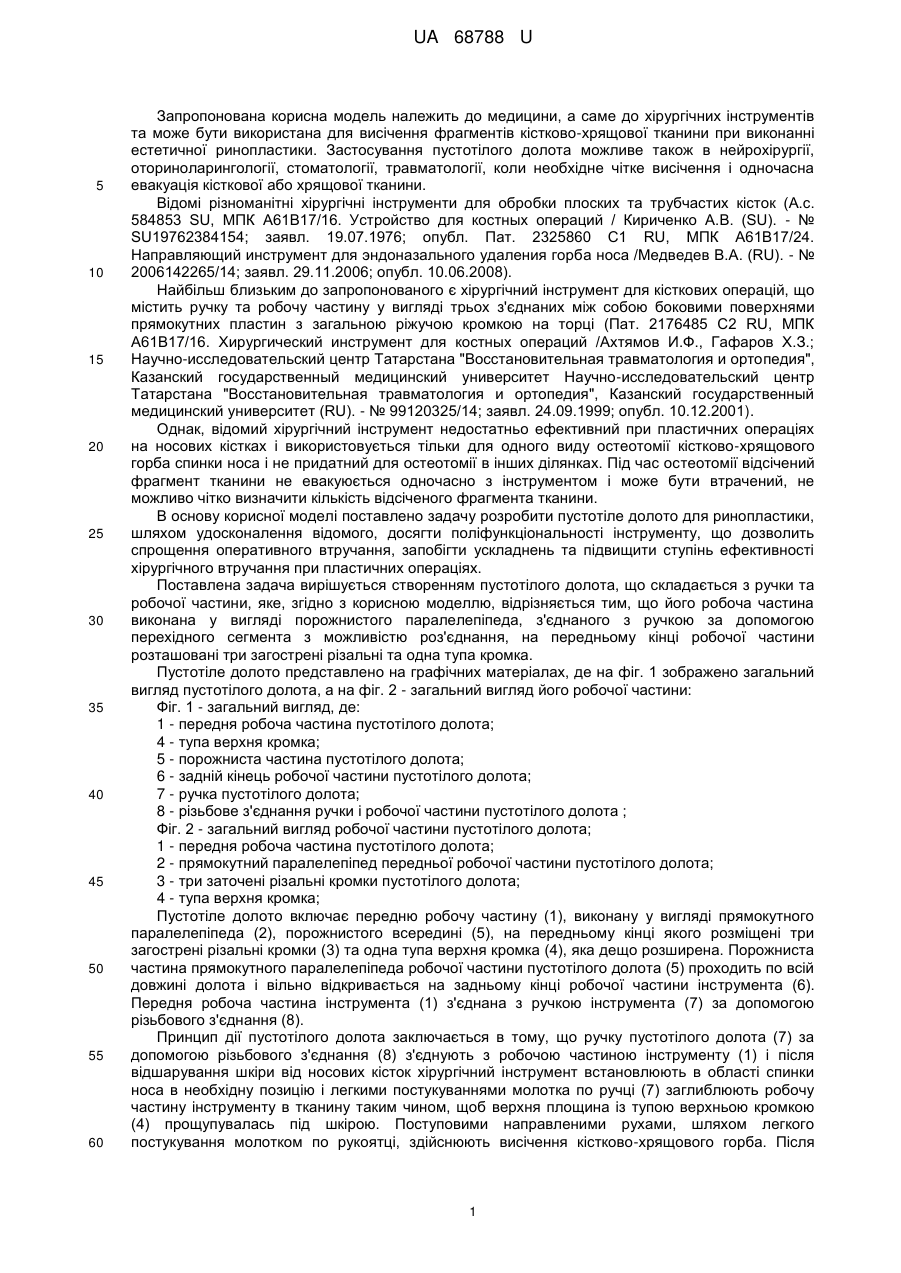

Реферат: UA 68788 U UA 68788 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до медицини, а саме до хірургічних інструментів та може бути використана для висічення фрагментів кістково-хрящової тканини при виконанні естетичної ринопластики. Застосування пустотілого долота можливе також в нейрохірургії, оториноларингології, стоматології, травматології, коли необхідне чітке висічення і одночасна евакуація кісткової або хрящової тканини. Відомі різноманітні хірургічні інструменти для обробки плоских та трубчастих кісток (А.с. 584853 SU, МПК А61В17/16. Устройство для костных операций / Кириченко А.В. (SU). - № SU19762384154; заявл. 19.07.1976; опубл. Пат. 2325860 С1 RU, МПК А61В17/24. Направляющий инструмент для эндоназального удаления горба носа /Медведев В.A. (RU). - № 2006142265/14; заявл. 29.11.2006; опубл. 10.06.2008). Найбільш близьким до запропонованого є хірургічний інструмент для кісткових операцій, що містить ручку та робочу частину у вигляді трьох з'єднаних між собою боковими поверхнями прямокутних пластин з загальною ріжучою кромкою на торці (Пат. 2176485 С2 RU, МПК А61В17/16. Хирургический инструмент для костных операций /Ахтямов И.Ф., Гафаров Х.З.; Научно-исследовательский центр Татарстана "Восстановительная травматология и ортопедия", Казанский государственный медицинский университет Научно-исследовательский центр Татарстана "Восстановительная травматология и ортопедия", Казанский государственный медицинский университет (RU). - № 99120325/14; заявл. 24.09.1999; опубл. 10.12.2001). Однак, відомий хірургічний інструмент недостатньо ефективний при пластичних операціях на носових кістках і використовується тільки для одного виду остеотомії кістково-хрящового горба спинки носа і не придатний для остеотомії в інших ділянках. Під час остеотомії відсічений фрагмент тканини не евакуюється одночасно з інструментом і може бути втрачений, не можливо чітко визначити кількість відсіченого фрагмента тканини. В основу корисної моделі поставлено задачу розробити пустотіле долото для ринопластики, шляхом удосконалення відомого, досягти поліфункціональності інструменту, що дозволить спрощення оперативного втручання, запобігти ускладнень та підвищити ступінь ефективності хірургічного втручання при пластичних операціях. Поставлена задача вирішується створенням пустотілого долота, що складається з ручки та робочої частини, яке, згідно з корисною моделлю, відрізняється тим, що його робоча частина виконана у вигляді порожнистого паралелепіпеда, з'єднаного з ручкою за допомогою перехідного сегмента з можливістю роз'єднання, на передньому кінці робочої частини розташовані три загострені різальні та одна тупа кромка. Пустотіле долото представлено на графічних матеріалах, де на фіг. 1 зображено загальний вигляд пустотілого долота, а на фіг. 2 - загальний вигляд його робочої частини: Фіг. 1 - загальний вигляд, де: 1 - передня робоча частина пустотілого долота; 4 - тупа верхня кромка; 5 - порожниста частина пустотілого долота; 6 - задній кінець робочої частини пустотілого долота; 7 - ручка пустотілого долота; 8 - різьбове з'єднання ручки і робочої частини пустотілого долота ; Фіг. 2 - загальний вигляд робочої частини пустотілого долота; 1 - передня робоча частина пустотілого долота; 2 - прямокутний паралелепіпед передньої робочої частини пустотілого долота; 3 - три заточені різальні кромки пустотілого долота; 4 - тупа верхня кромка; Пустотіле долото включає передню робочу частину (1), виконану у вигляді прямокутного паралелепіпеда (2), порожнистого всередині (5), на передньому кінці якого розміщені три загострені різальні кромки (3) та одна тупа верхня кромка (4), яка дещо розширена. Порожниста частина прямокутного паралелепіпеда робочої частини пустотілого долота (5) проходить по всій довжині долота і вільно відкривається на задньому кінці робочої частини інструмента (6). Передня робоча частина інструмента (1) з'єднана з ручкою інструмента (7) за допомогою різьбового з'єднання (8). Принцип дії пустотілого долота заключається в тому, що ручку пустотілого долота (7) за допомогою різьбового з'єднання (8) з'єднують з робочою частиною інструменту (1) і після відшарування шкіри від носових кісток хірургічний інструмент встановлюють в області спинки носа в необхідну позицію і легкими постукуваннями молотка по ручці (7) заглиблюють робочу частину інструменту в тканину таким чином, щоб верхня площина із тупою верхньою кромкою (4) прощупувалась під шкірою. Поступовими направленими рухами, шляхом легкого постукування молотком по рукоятці, здійснюють висічення кістково-хрящового горба. Після 1 UA 68788 U 5 10 15 20 закінчення кісткової тракції кістково-хрящовий фрагмент, що знаходиться всередині робочої частини інструменту, відділяють від лобної кістки шляхом обертання інструменту по осі з наступним його вилученням. Завдяки конструктивним особливостям робочої частини пустотілого долота (наявності порожнини) кістковий фрагмент, який видаляється, знаходиться у порожнині робочої частини і легко евакуюється без фрагментації, що запобігає його переміщенню. Таким чином, запропоноване пустотіле долото може бути використано для висічення фрагментів кістково-хрящової тканини при виконанні естетичної ринопластики. Його використання при пластичних операціях на носових кістках дає можливість одночасного видалення кістково-хрящового горба спинки носа в повному об'ємі, зменшити травматичність при оперативному втручанні (відділення та виймання хрящового фрагмента), запобігти ускладнень (руйнування та переміщення кісткових фрагментів) і за рахунок розширення його функціональних можливостей підвищити ступінь ефективності хірургічного лікування. Приклад використання. Хвора П., 28 років звернулась в клініку пластичної хірургії зі скаргами на наявність посттравматичної деформації спинки носа з девіацією носової перетинки. Проведено оперативне лікування - косметична риносептопластика. Оперативне втручання виконано запропонованим інструментом. Отримано позитивний післяопераційний результат. Запропонованим інструментом прооперовано 213 пацієнтів. Застосування пустотілого долота також можливе в нейрохірургії, оториноларингології, стоматології, травматології, коли необхідне чітке висічення і одночасна евакуація кісткової або хрящової тканини заданого об'єму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пустотіле долото, що складається з ручки та робочої частини, яке відрізняється тим, що його робоча частина виконана у вигляді порожнистого паралелепіпеда, з'єднаного з ручкою за допомогою перехідного сегмента з можливістю роз'єднання, на передньому кінці робочої частини розташовані три загострені різальні кромки і одна тупа верхня кромка. 2 UA 68788 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
