Лінія вирізання і транспортування проб при виробництві листового металу

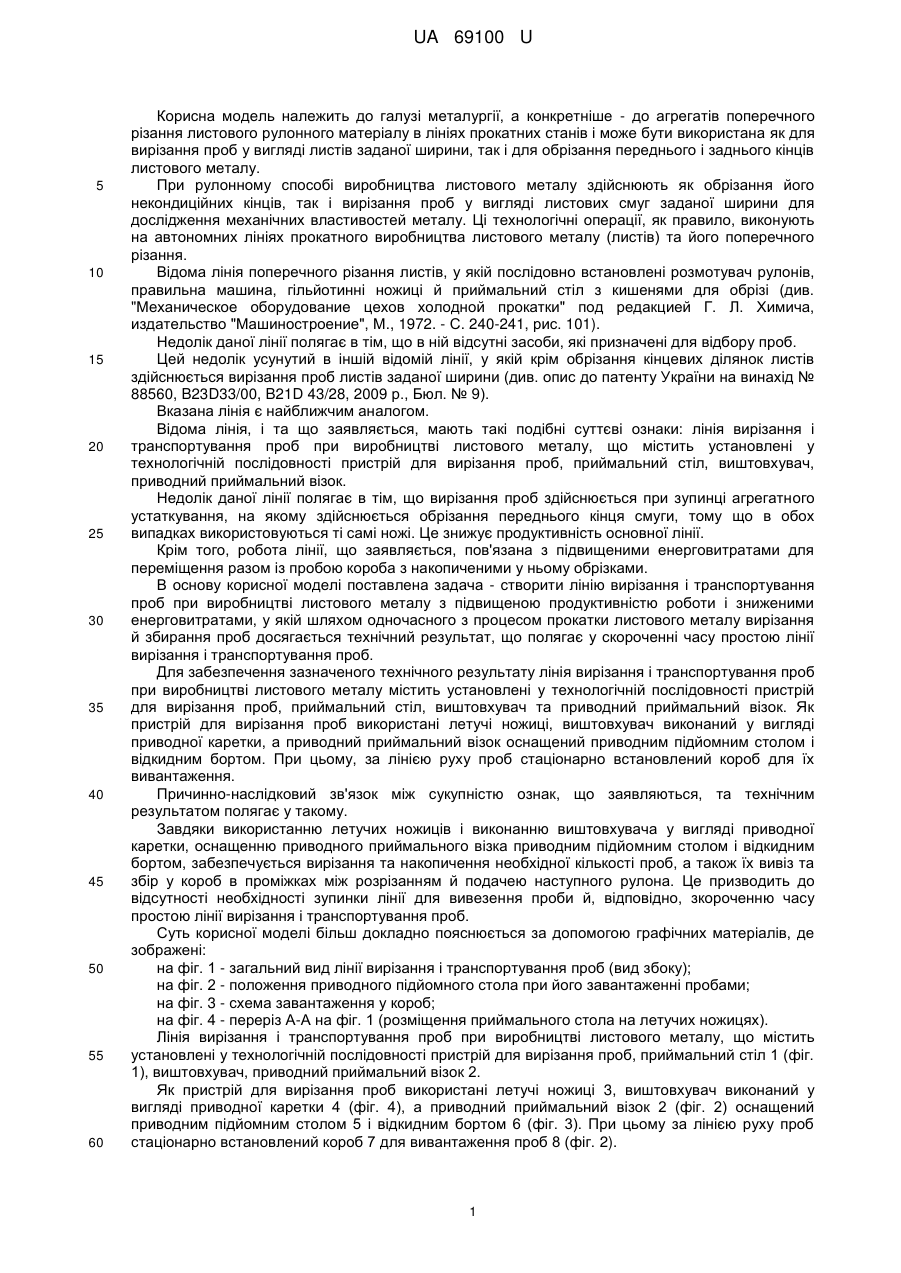

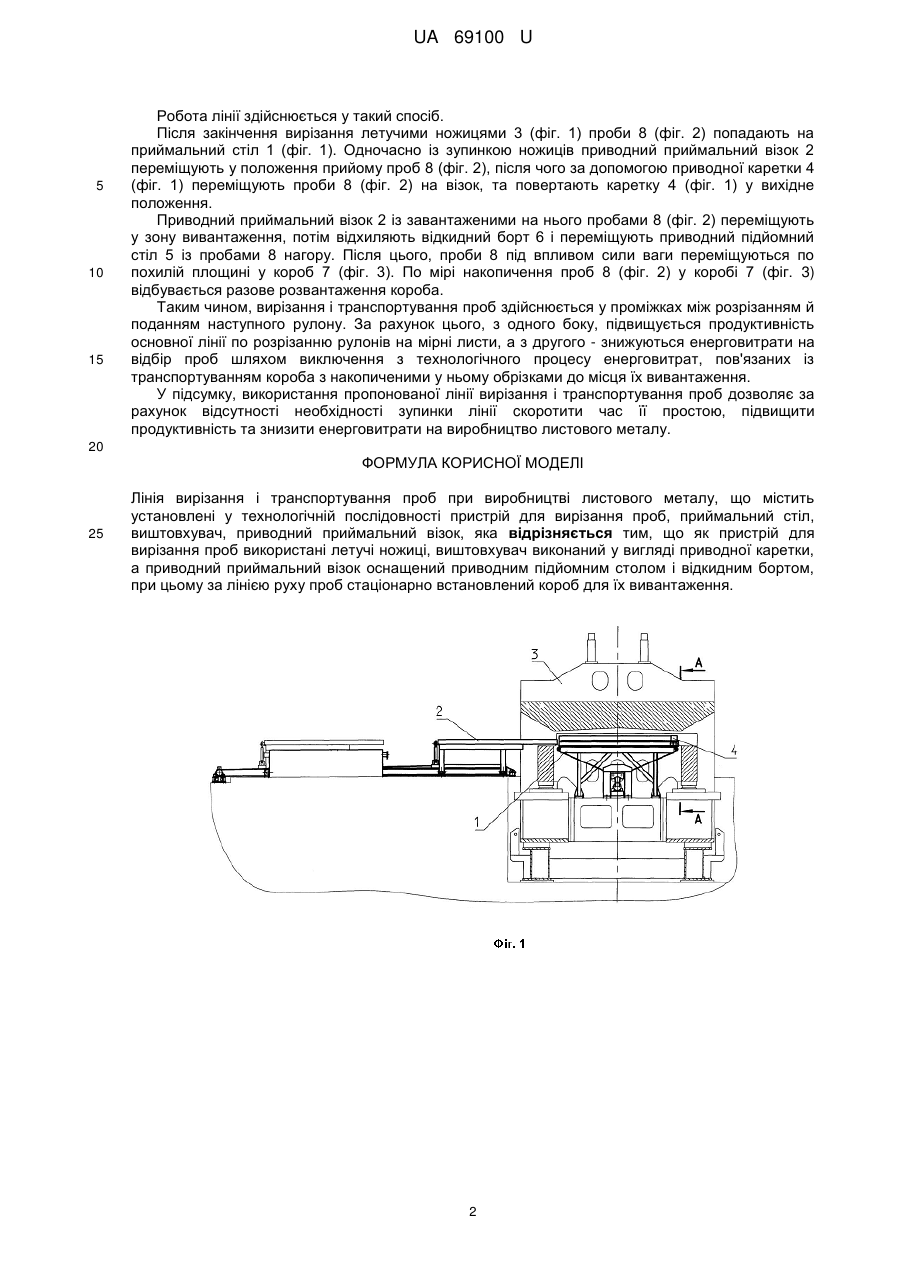

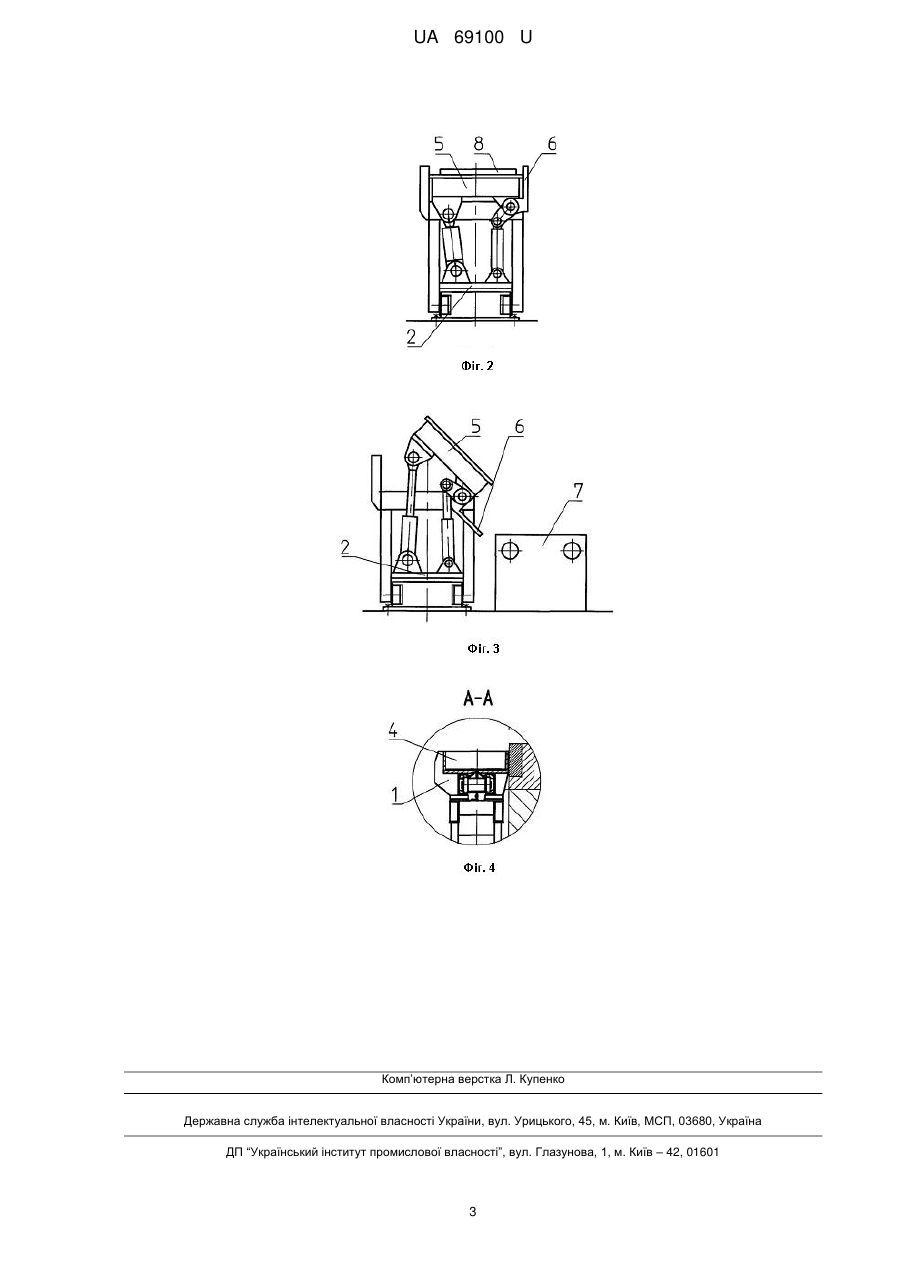

Реферат: Лінія вирізання і транспортування проб при виробництві листового металу містить пристрій для вирізання проб, приймальний стіл, виштовхувач, приводний приймальний візок. Як пристрій для вирізання проб використані летучі ножиці, виштовхувач виконаний у вигляді приводної каретки, а приводний приймальний візок оснащений приводним підйомним столом і відкидним бортом. UA 69100 U (12) UA 69100 U UA 69100 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металургії, а конкретніше - до агрегатів поперечного різання листового рулонного матеріалу в лініях прокатних станів і може бути використана як для вирізання проб у вигляді листів заданої ширини, так і для обрізання переднього і заднього кінців листового металу. При рулонному способі виробництва листового металу здійснюють як обрізання його некондиційних кінців, так і вирізання проб у вигляді листових смуг заданої ширини для дослідження механічних властивостей металу. Ці технологічні операції, як правило, виконують на автономних лініях прокатного виробництва листового металу (листів) та його поперечного різання. Відома лінія поперечного різання листів, у якій послідовно встановлені розмотувач рулонів, правильна машина, гільйотинні ножиці й приймальний стіл з кишенями для обрізі (див. "Механическое оборудование цехов холодной прокатки" под редакцией Г. Л. Химича, издательство "Машиностроение", М., 1972. - С. 240-241, рис. 101). Недолік даної лінії полягає в тім, що в ній відсутні засоби, які призначені для відбору проб. Цей недолік усунутий в іншій відомій лінії, у якій крім обрізання кінцевих ділянок листів здійснюється вирізання проб листів заданої ширини (див. опис до патенту України на винахід № 88560, B23D33/00, B21D 43/28, 2009 р., Бюл. № 9). Вказана лінія є найближчим аналогом. Відома лінія, і та що заявляється, мають такі подібні суттєві ознаки: лінія вирізання і транспортування проб при виробництві листового металу, що містить установлені у технологічній послідовності пристрій для вирізання проб, приймальний стіл, виштовхувач, приводний приймальний візок. Недолік даної лінії полягає в тім, що вирізання проб здійснюється при зупинці агрегатного устаткування, на якому здійснюється обрізання переднього кінця смуги, тому що в обох випадках використовуються ті самі ножі. Це знижує продуктивність основної лінії. Крім того, робота лінії, що заявляється, пов'язана з підвищеними енерговитратами для переміщення разом із пробою короба з накопиченими у ньому обрізками. В основу корисної моделі поставлена задача - створити лінію вирізання і транспортування проб при виробництві листового металу з підвищеною продуктивністю роботи і зниженими енерговитратами, у якій шляхом одночасного з процесом прокатки листового металу вирізання й збирання проб досягається технічний результат, що полягає у скороченні часу простою лінії вирізання і транспортування проб. Для забезпечення зазначеного технічного результату лінія вирізання і транспортування проб при виробництві листового металу містить установлені у технологічній послідовності пристрій для вирізання проб, приймальний стіл, виштовхувач та приводний приймальний візок. Як пристрій для вирізання проб використані летучі ножиці, виштовхувач виконаний у вигляді приводної каретки, а приводний приймальний візок оснащений приводним підйомним столом і відкидним бортом. При цьому, за лінією руху проб стаціонарно встановлений короб для їх вивантаження. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Завдяки використанню летучих ножиців і виконанню виштовхувача у вигляді приводної каретки, оснащенню приводного приймального візка приводним підйомним столом і відкидним бортом, забезпечується вирізання та накопичення необхідної кількості проб, а також їх вивіз та збір у короб в проміжках між розрізанням й подачею наступного рулона. Це призводить до відсутності необхідності зупинки лінії для вивезення проби й, відповідно, зкороченню часу простою лінії вирізання і транспортування проб. Суть корисної моделі більш докладно пояснюється за допомогою графічних матеріалів, де зображені: на фіг. 1 - загальний вид лінії вирізання і транспортування проб (вид збоку); на фіг. 2 - положення приводного підйомного стола при його завантаженні пробами; на фіг. 3 - схема завантаження у короб; на фіг. 4 - переріз А-А на фіг. 1 (розміщення приймального стола на летучих ножицях). Лінія вирізання і транспортування проб при виробництві листового металу, що містить установлені у технологічній послідовності пристрій для вирізання проб, приймальний стіл 1 (фіг. 1), виштовхувач, приводний приймальний візок 2. Як пристрій для вирізання проб використані летучі ножиці 3, виштовхувач виконаний у вигляді приводної каретки 4 (фіг. 4), а приводний приймальний візок 2 (фіг. 2) оснащений приводним підйомним столом 5 і відкидним бортом 6 (фіг. 3). При цьому за лінією руху проб стаціонарно встановлений короб 7 для вивантаження проб 8 (фіг. 2). 1 UA 69100 U 5 10 15 Робота лінії здійснюється у такий спосіб. Після закінчення вирізання летучими ножицями 3 (фіг. 1) проби 8 (фіг. 2) попадають на приймальний стіл 1 (фіг. 1). Одночасно із зупинкою ножиців приводний приймальний візок 2 переміщують у положення прийому проб 8 (фіг. 2), після чого за допомогою приводної каретки 4 (фіг. 1) переміщують проби 8 (фіг. 2) на візок, та повертають каретку 4 (фіг. 1) у вихідне положення. Приводний приймальний візок 2 із завантаженими на нього пробами 8 (фіг. 2) переміщують у зону вивантаження, потім відхиляють відкидний борт 6 і переміщують приводний підйомний стіл 5 із пробами 8 нагору. Після цього, проби 8 під впливом сили ваги переміщуються по похилій площині у короб 7 (фіг. 3). По мірі накопичення проб 8 (фіг. 2) у коробі 7 (фіг. 3) відбувається разове розвантаження короба. Таким чином, вирізання і транспортування проб здійснюється у проміжках між розрізанням й поданням наступного рулону. За рахунок цього, з одного боку, підвищується продуктивність основної лінії по розрізанню рулонів на мірні листи, а з другого - знижуються енерговитрати на відбір проб шляхом виключення з технологічного процесу енерговитрат, пов'язаних із транспортуванням короба з накопиченими у ньому обрізками до місця їх вивантаження. У підсумку, використання пропонованої лінії вирізання і транспортування проб дозволяє за рахунок відсутності необхідності зупинки лінії cкоротити час її простою, підвищити продуктивність та знизити енерговитрати на виробництво листового металу. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Лінія вирізання і транспортування проб при виробництві листового металу, що містить установлені у технологічній послідовності пристрій для вирізання проб, приймальний стіл, виштовхувач, приводний приймальний візок, яка відрізняється тим, що як пристрій для вирізання проб використані летучі ножиці, виштовхувач виконаний у вигляді приводної каретки, а приводний приймальний візок оснащений приводним підйомним столом і відкидним бортом, при цьому за лінією руху проб стаціонарно встановлений короб для їх вивантаження. 2 UA 69100 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
