Вентильований бункер

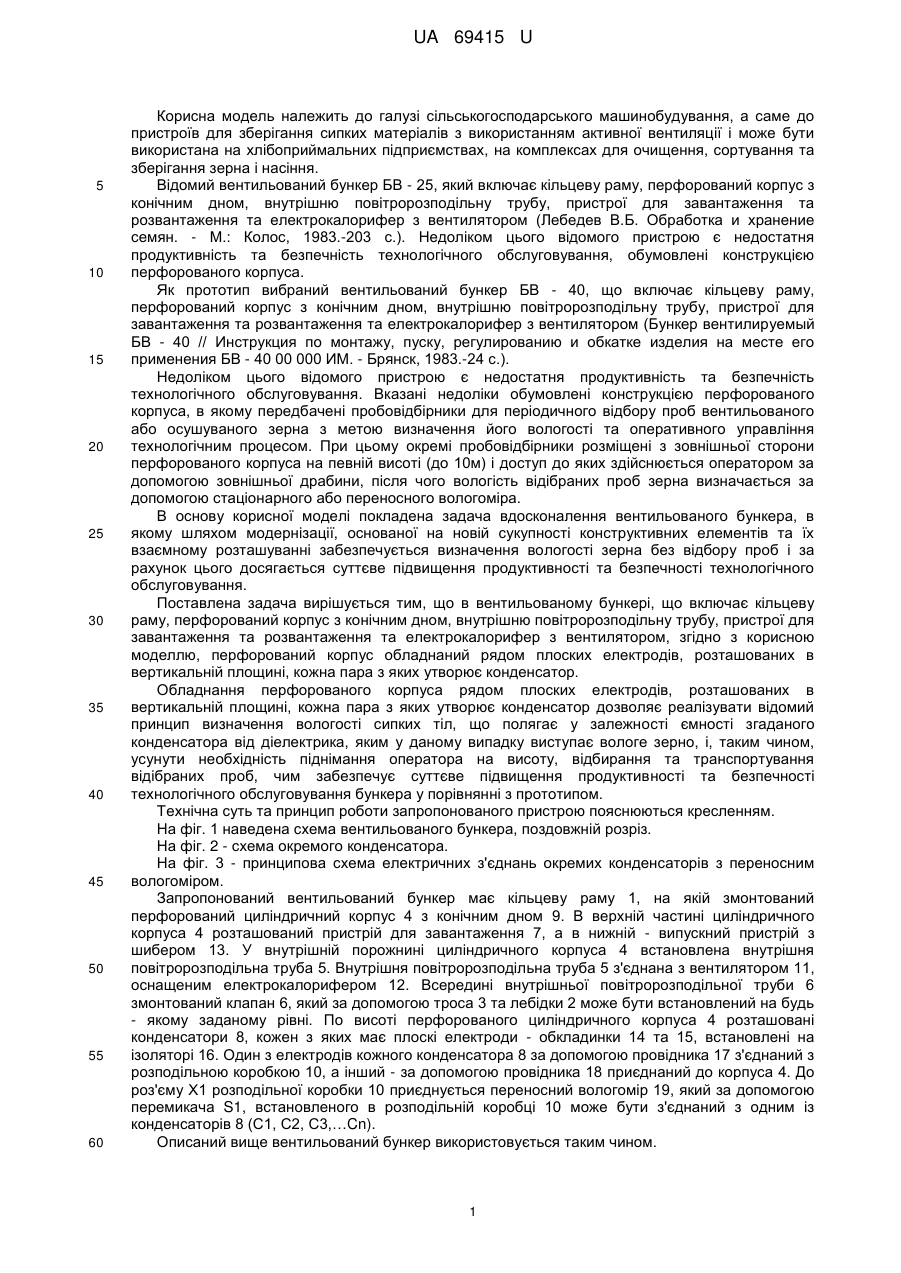

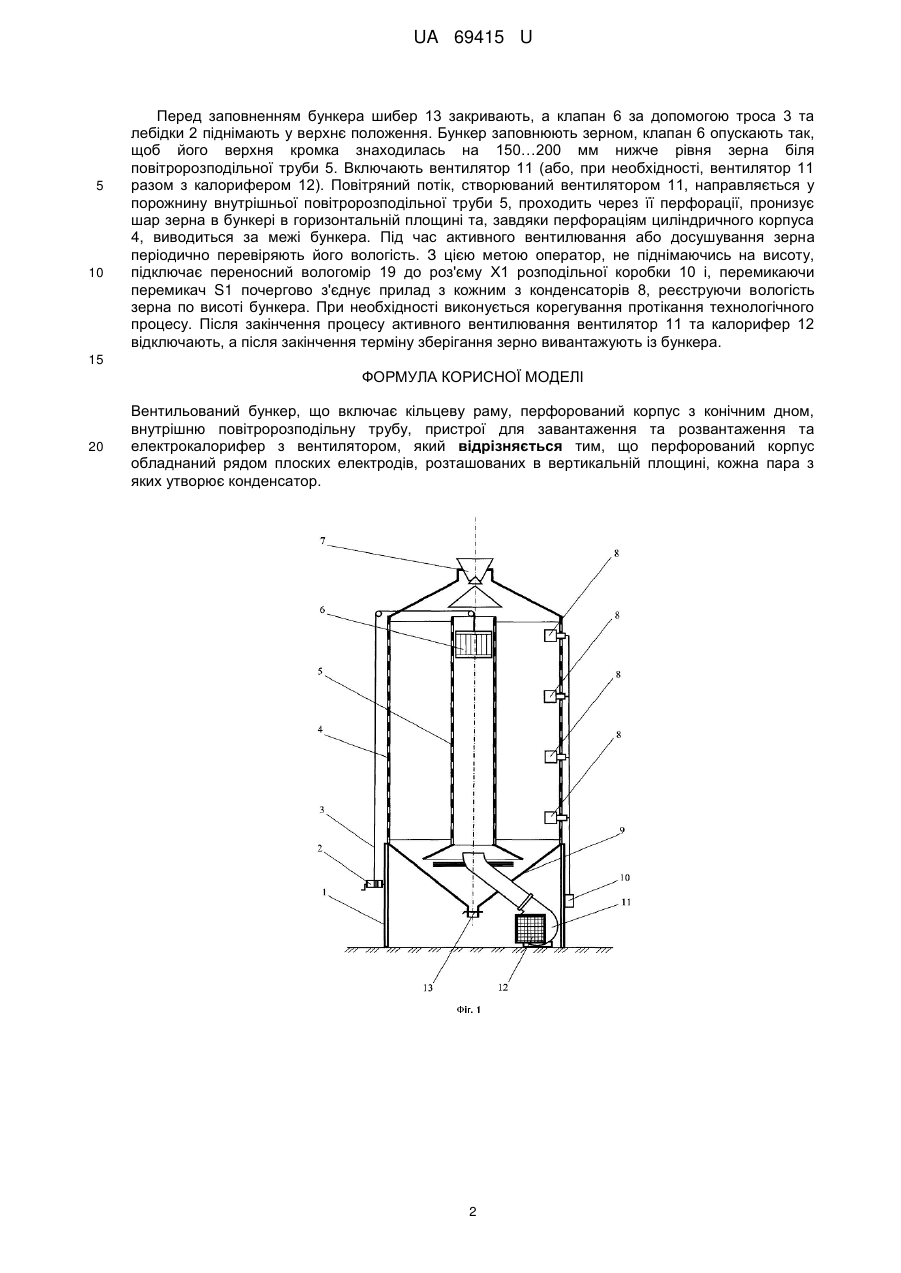

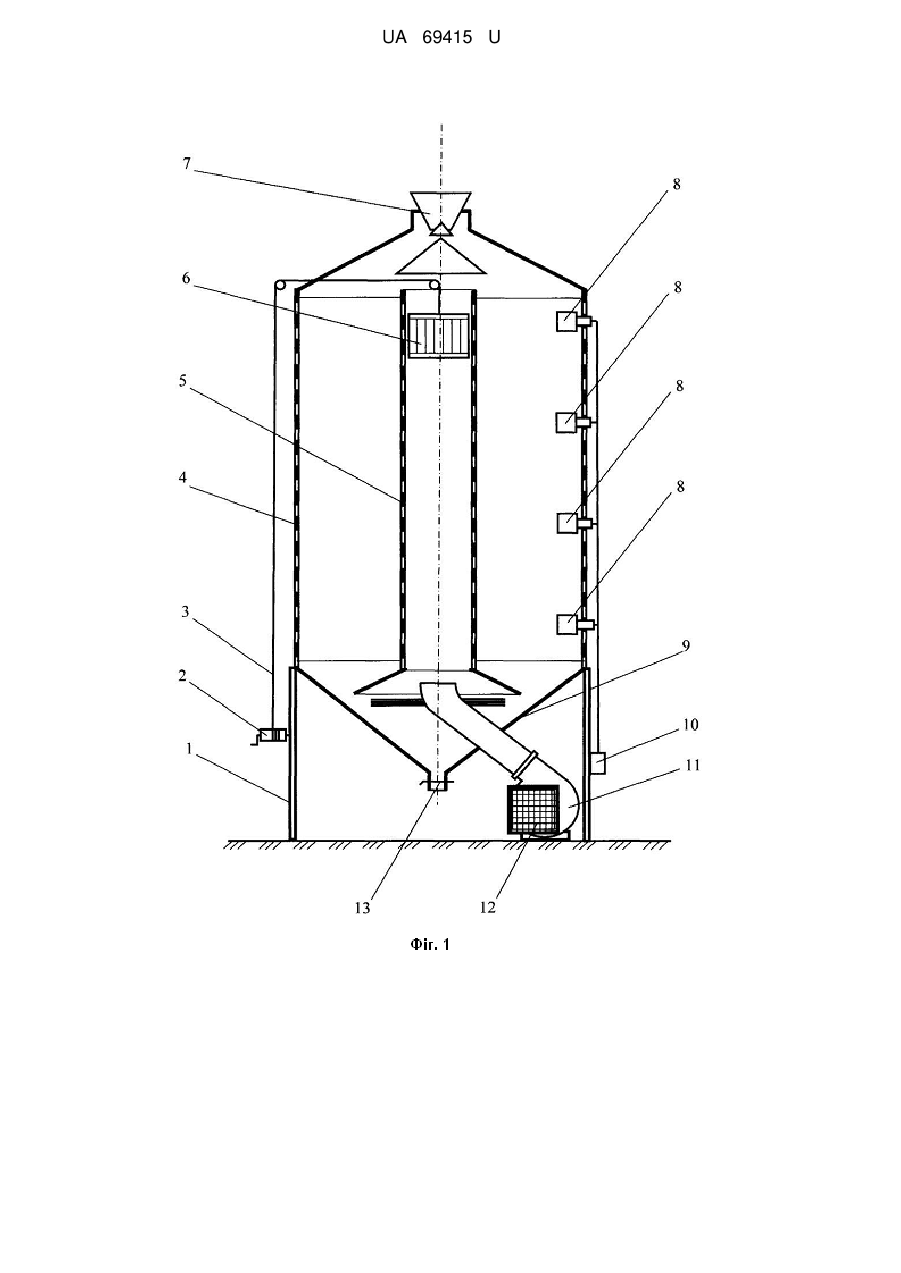

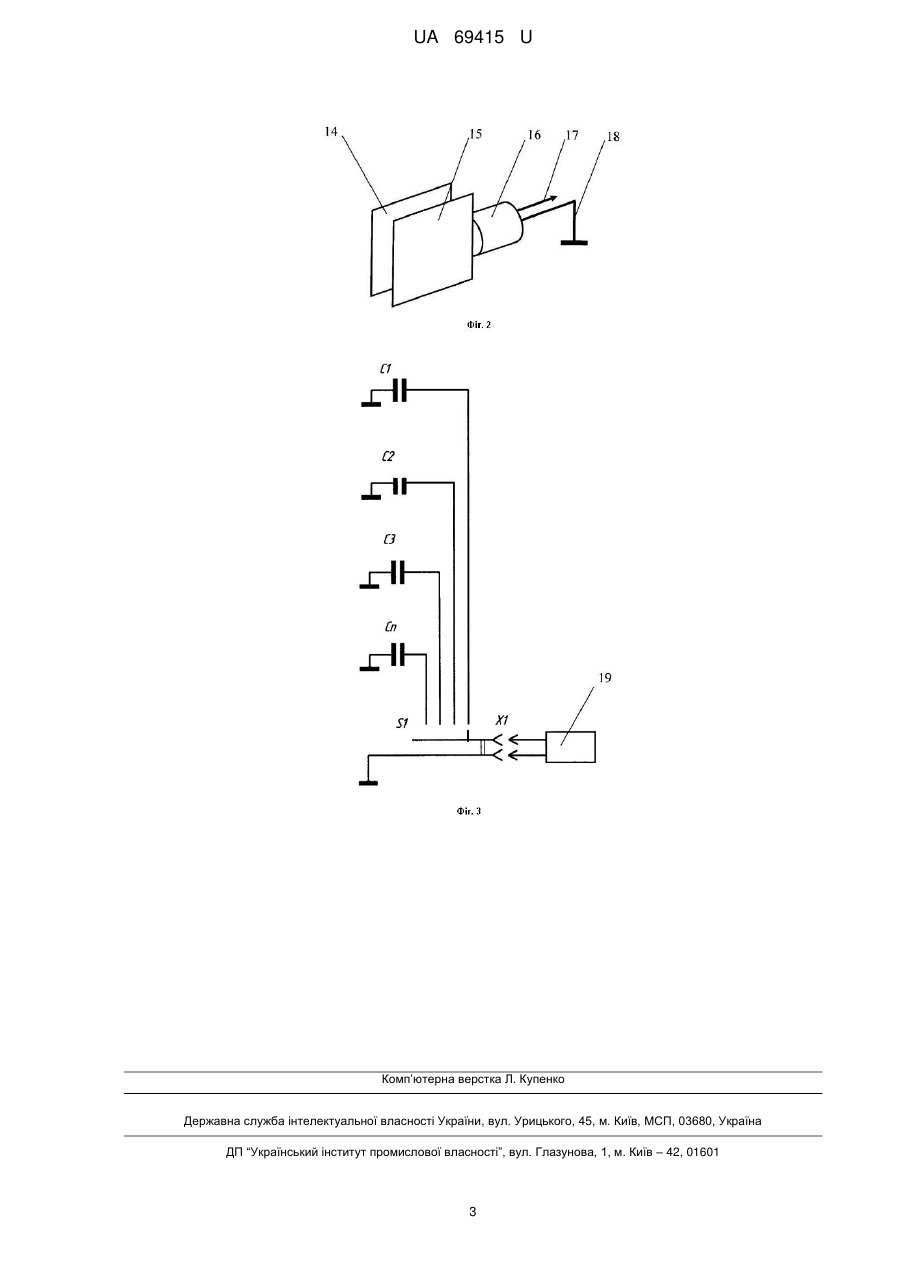

Реферат: UA 69415 U UA 69415 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до пристроїв для зберігання сипких матеріалів з використанням активної вентиляції і може бути використана на хлібоприймальних підприємствах, на комплексах для очищення, сортування та зберігання зерна і насіння. Відомий вентильований бункер БВ - 25, який включає кільцеву раму, перфорований корпус з конічним дном, внутрішню повітророзподільну трубу, пристрої для завантаження та розвантаження та електрокалорифер з вентилятором (Лебедев В.Б. Обработка и хранение семян. - М.: Колос, 1983.-203 с.). Недоліком цього відомого пристрою є недостатня продуктивність та безпечність технологічного обслуговування, обумовлені конструкцією перфорованого корпуса. Як прототип вибраний вентильований бункер БВ - 40, що включає кільцеву раму, перфорований корпус з конічним дном, внутрішню повітророзподільну трубу, пристрої для завантаження та розвантаження та електрокалорифер з вентилятором (Бункер вентилируемый БВ - 40 // Инструкция по монтажу, пуску, регулированию и обкатке изделия на месте его применения БВ - 40 00 000 ИМ. - Брянск, 1983.-24 с.). Недоліком цього відомого пристрою є недостатня продуктивність та безпечність технологічного обслуговування. Вказані недоліки обумовлені конструкцією перфорованого корпуса, в якому передбачені пробовідбірники для періодичного відбору проб вентильованого або осушуваного зерна з метою визначення його вологості та оперативного управління технологічним процесом. При цьому окремі пробовідбірники розміщені з зовнішньої сторони перфорованого корпуса на певній висоті (до 10м) і доступ до яких здійснюється оператором за допомогою зовнішньої драбини, після чого вологість відібраних проб зерна визначається за допомогою стаціонарного або переносного вологоміра. В основу корисної моделі покладена задача вдосконалення вентильованого бункера, в якому шляхом модернізації, основаної на новій сукупності конструктивних елементів та їх взаємному розташуванні забезпечується визначення вологості зерна без відбору проб і за рахунок цього досягається суттєве підвищення продуктивності та безпечності технологічного обслуговування. Поставлена задача вирішується тим, що в вентильованому бункері, що включає кільцеву раму, перфорований корпус з конічним дном, внутрішню повітророзподільну трубу, пристрої для завантаження та розвантаження та електрокалорифер з вентилятором, згідно з корисною моделлю, перфорований корпус обладнаний рядом плоских електродів, розташованих в вертикальній площині, кожна пара з яких утворює конденсатор. Обладнання перфорованого корпуса рядом плоских електродів, розташованих в вертикальній площині, кожна пара з яких утворює конденсатор дозволяє реалізувати відомий принцип визначення вологості сипких тіл, що полягає у залежності ємності згаданого конденсатора від діелектрика, яким у даному випадку виступає вологе зерно, і, таким чином, усунути необхідність піднімання оператора на висоту, відбирання та транспортування відібраних проб, чим забезпечує суттєве підвищення продуктивності та безпечності технологічного обслуговування бункера у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема вентильованого бункера, поздовжній розріз. На фіг. 2 - схема окремого конденсатора. На фіг. 3 - принципова схема електричних з'єднань окремих конденсаторів з переносним вологоміром. Запропонований вентильований бункер має кільцеву раму 1, на якій змонтований перфорований циліндричний корпус 4 з конічним дном 9. В верхній частині циліндричного корпуса 4 розташований пристрій для завантаження 7, а в нижній - випускний пристрій з шибером 13. У внутрішній порожнині циліндричного корпуса 4 встановлена внутрішня повітророзподільна труба 5. Внутрішня повітророзподільна труба 5 з'єднана з вентилятором 11, оснащеним електрокалорифером 12. Всередині внутрішньої повітророзподільної труби 6 змонтований клапан 6, який за допомогою троса 3 та лебідки 2 може бути встановлений на будь - якому заданому рівні. По висоті перфорованого циліндричного корпуса 4 розташовані конденсатори 8, кожен з яких має плоскі електроди - обкладинки 14 та 15, встановлені на ізоляторі 16. Один з електродів кожного конденсатора 8 за допомогою провідника 17 з'єднаний з розподільною коробкою 10, а інший - за допомогою провідника 18 приєднаний до корпуса 4. До роз'єму Х1 розподільної коробки 10 приєднується переносний вологомір 19, який за допомогою перемикача S1, встановленого в розподільній коробці 10 може бути з'єднаний з одним із конденсаторів 8 (С1, С2, С3,…Cn). Описаний вище вентильований бункер використовується таким чином. 1 UA 69415 U 5 10 Перед заповненням бункера шибер 13 закривають, а клапан 6 за допомогою троса 3 та лебідки 2 піднімають у верхнє положення. Бункер заповнюють зерном, клапан 6 опускають так, щоб його верхня кромка знаходилась на 150…200 мм нижче рівня зерна біля повітророзподільної труби 5. Включають вентилятор 11 (або, при необхідності, вентилятор 11 разом з калорифером 12). Повітряний потік, створюваний вентилятором 11, направляється у порожнину внутрішньої повітророзподільної труби 5, проходить через її перфорації, пронизує шар зерна в бункері в горизонтальній площині та, завдяки перфораціям циліндричного корпуса 4, виводиться за межі бункера. Під час активного вентилювання або досушування зерна періодично перевіряють його вологість. З цією метою оператор, не піднімаючись на висоту, підключає переносний вологомір 19 до роз'єму Х1 розподільної коробки 10 і, перемикаючи перемикач S1 почергово з'єднує прилад з кожним з конденсаторів 8, реєструючи вологість зерна по висоті бункера. При необхідності виконується корегування протікання технологічного процесу. Після закінчення процесу активного вентилювання вентилятор 11 та калорифер 12 відключають, а після закінчення терміну зберігання зерно вивантажують із бункера. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Вентильований бункер, що включає кільцеву раму, перфорований корпус з конічним дном, внутрішню повітророзподільну трубу, пристрої для завантаження та розвантаження та електрокалорифер з вентилятором, який відрізняється тим, що перфорований корпус обладнаний рядом плоских електродів, розташованих в вертикальній площині, кожна пара з яких утворює конденсатор. 2 UA 69415 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
