Поршневий двоступінчастий компресор

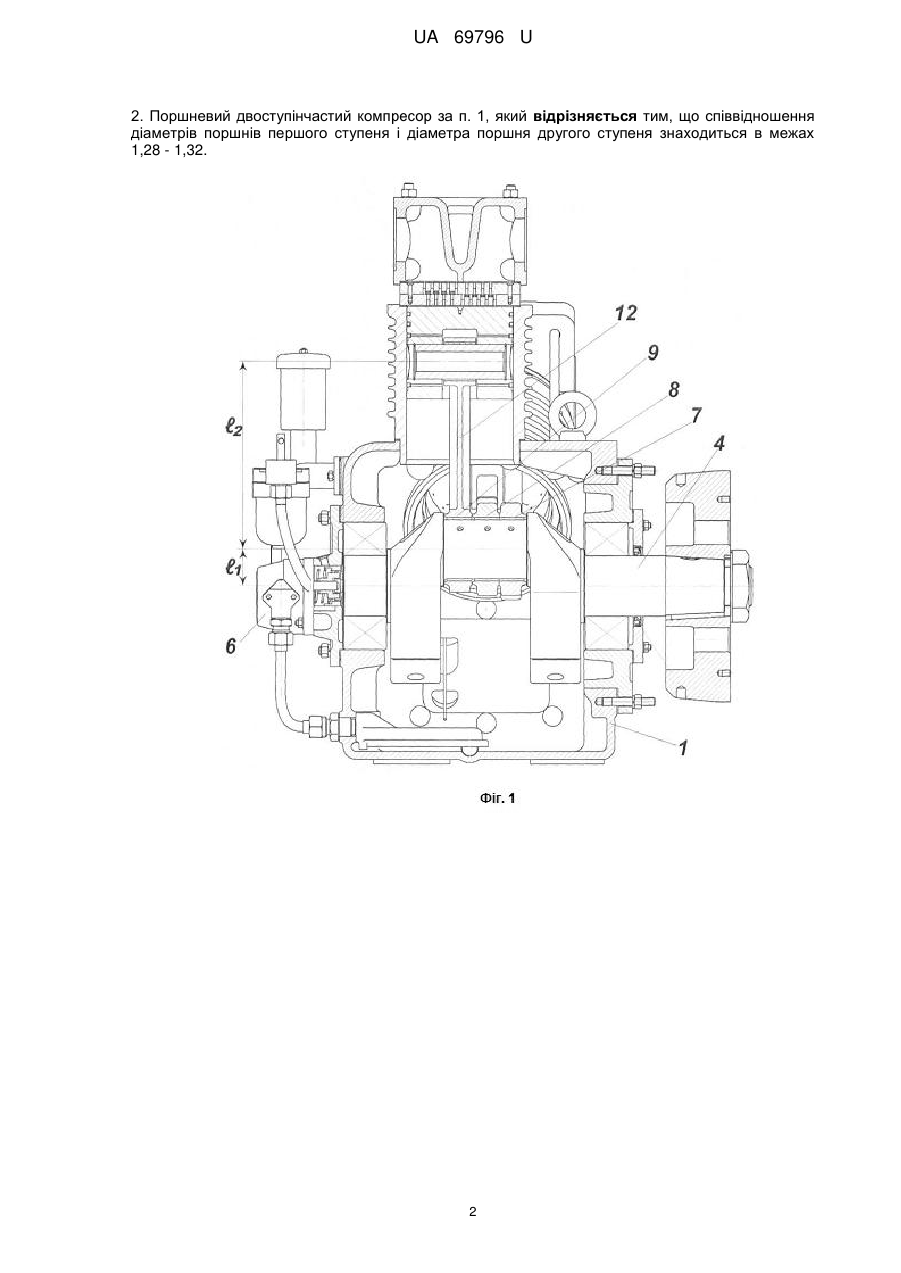

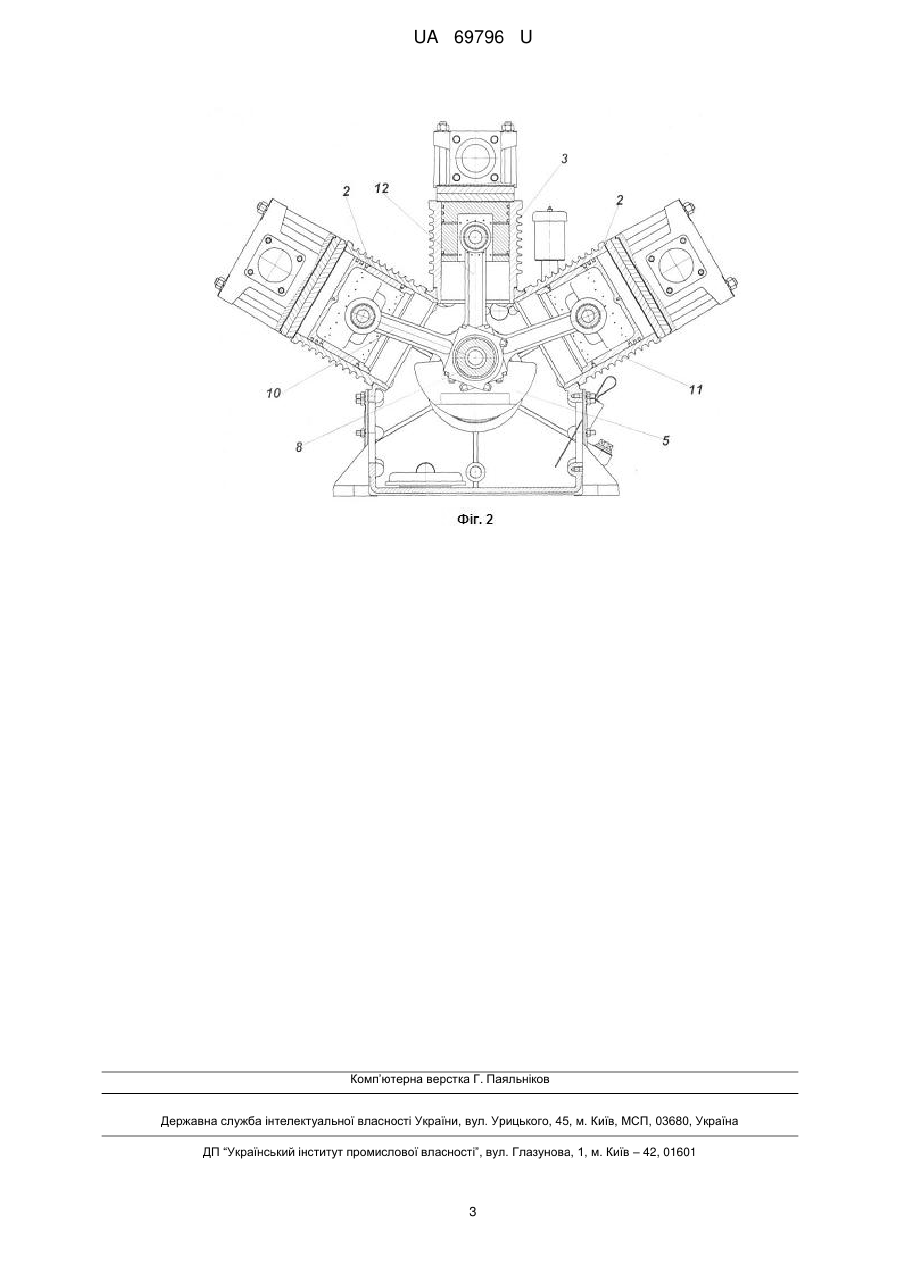

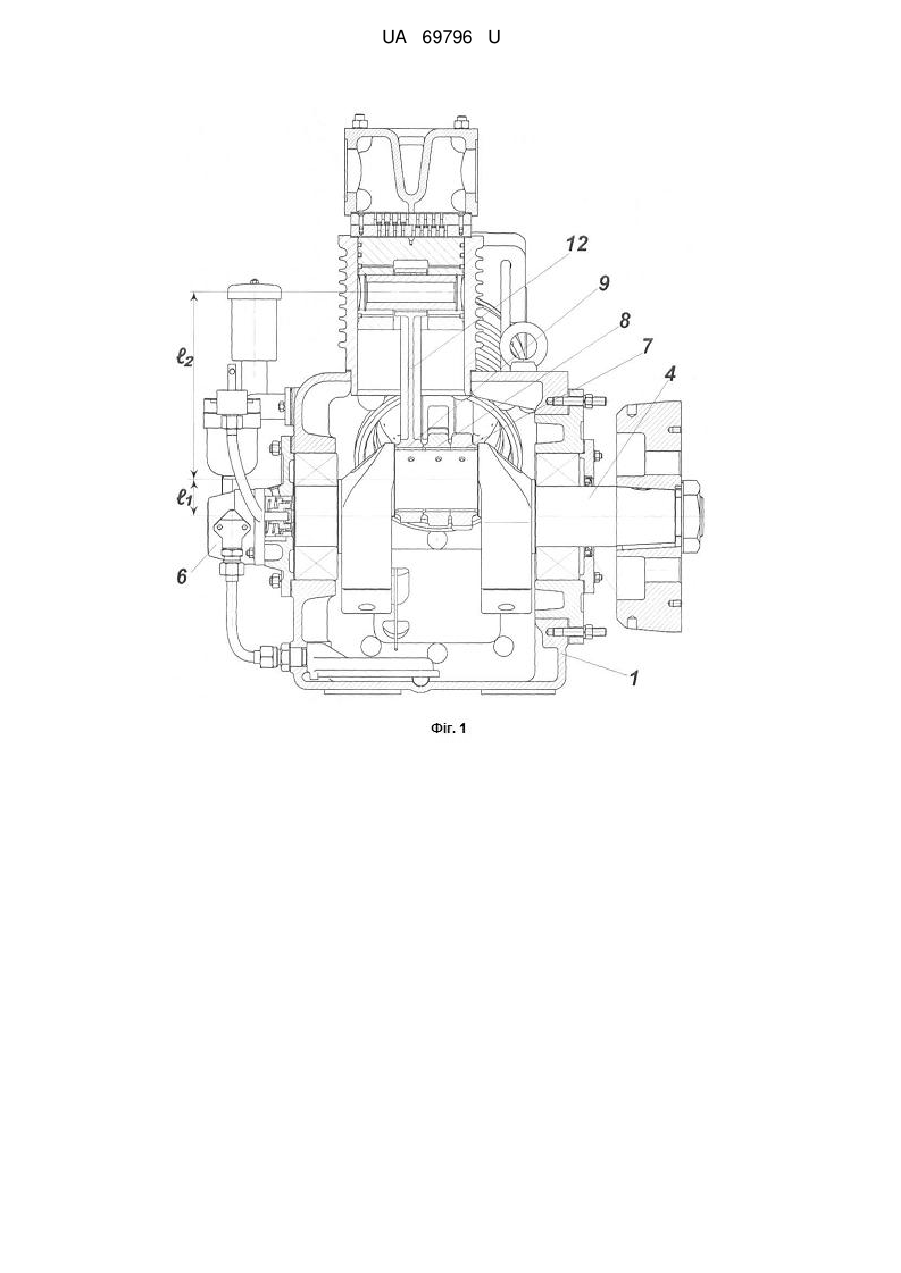

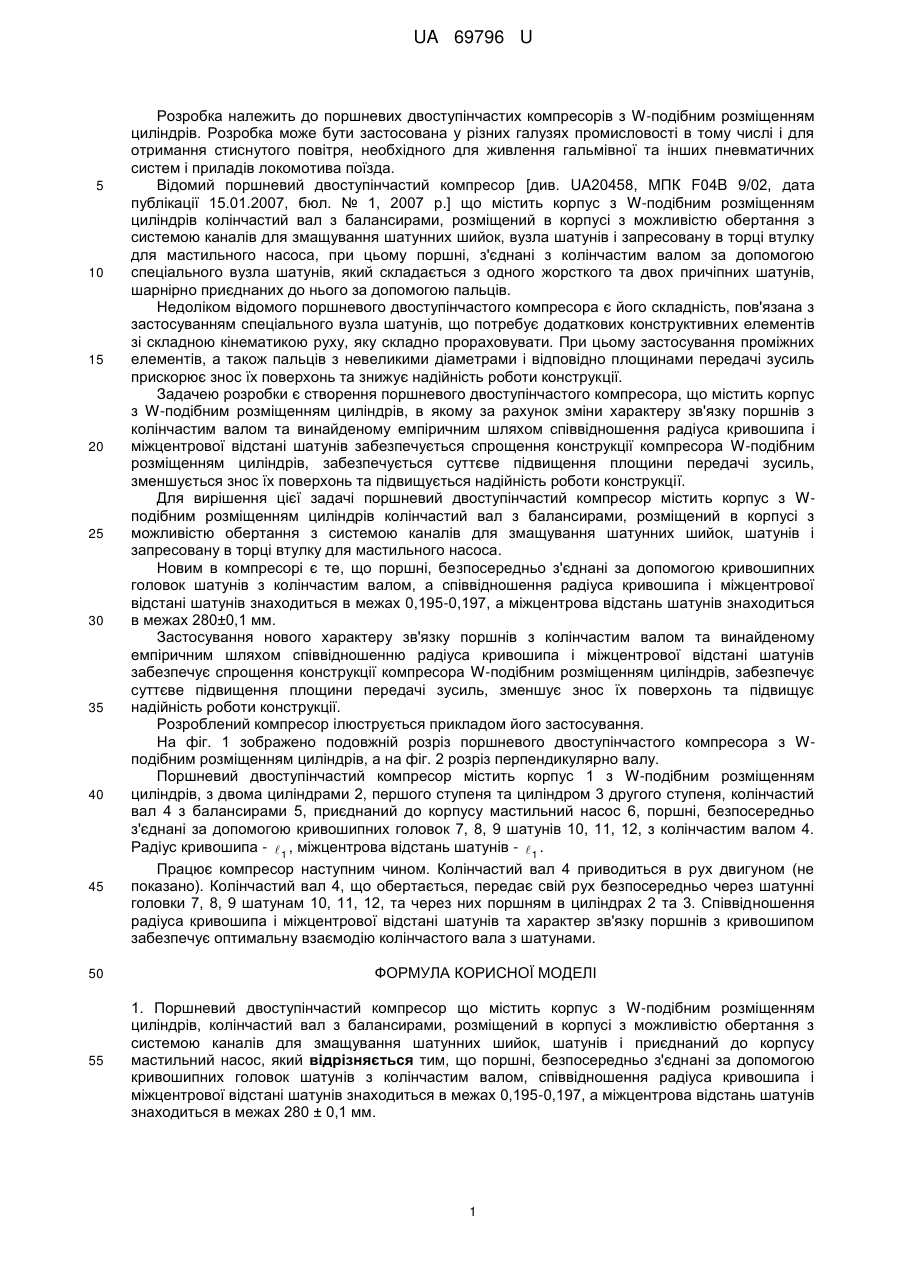

Реферат: Поршневий двоступінчастий компресор містить корпус з W-подібним розміщенням циліндрів колінчастий вал з балансирами, розміщений в корпусі з можливістю обертання з системою каналів для змащування шатунних шийок, шатунів і приєднаний до корпусу мастильний насос. Поршні безпосередньо з'єднані за допомогою кривошипних головок шатунів з колінчастим валом. Співвідношення радіуса кривошипа і міжцентрової відстані шатунів знаходиться в межах 0,195-0,197. Міжцентрова відстань шатунів знаходиться в межах 280±0,1 мм. UA 69796 U (12) UA 69796 U UA 69796 U 5 10 15 20 25 30 35 40 45 50 55 Розробка належить до поршневих двоступінчастих компресорів з W-подібним розміщенням циліндрів. Розробка може бути застосована у різних галузях промисловості в тому числі і для отримання стиснутого повітря, необхідного для живлення гальмівної та інших пневматичних систем і приладів локомотива поїзда. Відомий поршневий двоступінчастий компресор [див. UA20458, МПК F04B 9/02, дата публікації 15.01.2007, бюл. № 1, 2007 р.] що містить корпус з W-подібним розміщенням циліндрів колінчастий вал з балансирами, розміщений в корпусі з можливістю обертання з системою каналів для змащування шатунних шийок, вузла шатунів і запресовану в торці втулку для мастильного насоса, при цьому поршні, з'єднані з колінчастим валом за допомогою спеціального вузла шатунів, який складається з одного жорсткого та двох причіпних шатунів, шарнірно приєднаних до нього за допомогою пальців. Недоліком відомого поршневого двоступінчастого компресора є його складність, пов'язана з застосуванням спеціального вузла шатунів, що потребує додаткових конструктивних елементів зі складною кінематикою руху, яку складно прораховувати. При цьому застосування проміжних елементів, а також пальців з невеликими діаметрами і відповідно площинами передачі зусиль прискорює знос їх поверхонь та знижує надійність роботи конструкції. Задачею розробки є створення поршневого двоступінчастого компресора, що містить корпус з W-подібним розміщенням циліндрів, в якому за рахунок зміни характеру зв'язку поршнів з колінчастим валом та винайденому емпіричним шляхом співвідношення радіуса кривошипа і міжцентрової відстані шатунів забезпечується спрощення конструкції компресора W-подібним розміщенням циліндрів, забезпечується суттєве підвищення площини передачі зусиль, зменшується знос їх поверхонь та підвищується надійність роботи конструкції. Для вирішення цієї задачі поршневий двоступінчастий компресор містить корпус з Wподібним розміщенням циліндрів колінчастий вал з балансирами, розміщений в корпусі з можливістю обертання з системою каналів для змащування шатунних шийок, шатунів і запресовану в торці втулку для мастильного насоса. Новим в компресорі є те, що поршні, безпосередньо з'єднані за допомогою кривошипних головок шатунів з колінчастим валом, а співвідношення радіуса кривошипа і міжцентрової відстані шатунів знаходиться в межах 0,195-0,197, а міжцентрова відстань шатунів знаходиться в межах 280±0,1 мм. Застосування нового характеру зв'язку поршнів з колінчастим валом та винайденому емпіричним шляхом співвідношенню радіуса кривошипа і міжцентрової відстані шатунів забезпечує спрощення конструкції компресора W-подібним розміщенням циліндрів, забезпечує суттєве підвищення площини передачі зусиль, зменшує знос їх поверхонь та підвищує надійність роботи конструкції. Розроблений компресор ілюструється прикладом його застосування. На фіг. 1 зображено подовжній розріз поршневого двоступінчастого компресора з Wподібним розміщенням циліндрів, а на фіг. 2 розріз перпендикулярно валу. Поршневий двоступінчастий компресор містить корпус 1 з W-подібним розміщенням циліндрів, з двома циліндрами 2, першого ступеня та циліндром 3 другого ступеня, колінчастий вал 4 з балансирами 5, приєднаний до корпусу мастильний насос 6, поршні, безпосередньо з'єднані за допомогою кривошипних головок 7, 8, 9 шатунів 10, 11, 12, з колінчастим валом 4. Радіус кривошипа - 1 , міжцентрова відстань шатунів - 1 . Працює компресор наступним чином. Колінчастий вал 4 приводиться в рух двигуном (не показано). Колінчастий вал 4, що обертається, передає свій рух безпосередньо через шатунні головки 7, 8, 9 шатунам 10, 11, 12, та через них поршням в циліндрах 2 та 3. Співвідношення радіуса кривошипа і міжцентрової відстані шатунів та характер зв'язку поршнів з кривошипом забезпечує оптимальну взаємодію колінчастого вала з шатунами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Поршневий двоступінчастий компресор що містить корпус з W-подібним розміщенням циліндрів, колінчастий вал з балансирами, розміщений в корпусі з можливістю обертання з системою каналів для змащування шатунних шийок, шатунів і приєднаний до корпусу мастильний насос, який відрізняється тим, що поршні, безпосередньо з'єднані за допомогою кривошипних головок шатунів з колінчастим валом, співвідношення радіуса кривошипа і міжцентрової відстані шатунів знаходиться в межах 0,195-0,197, а міжцентрова відстань шатунів знаходиться в межах 280 ± 0,1 мм. 1 UA 69796 U 2. Поршневий двоступінчастий компресор за п. 1, який відрізняється тим, що співвідношення діаметрів поршнів першого ступеня і діаметра поршня другого ступеня знаходиться в межах 1,28 - 1,32. 2 UA 69796 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
