Автоматичний пристрій для змиву просипів сипучої маси

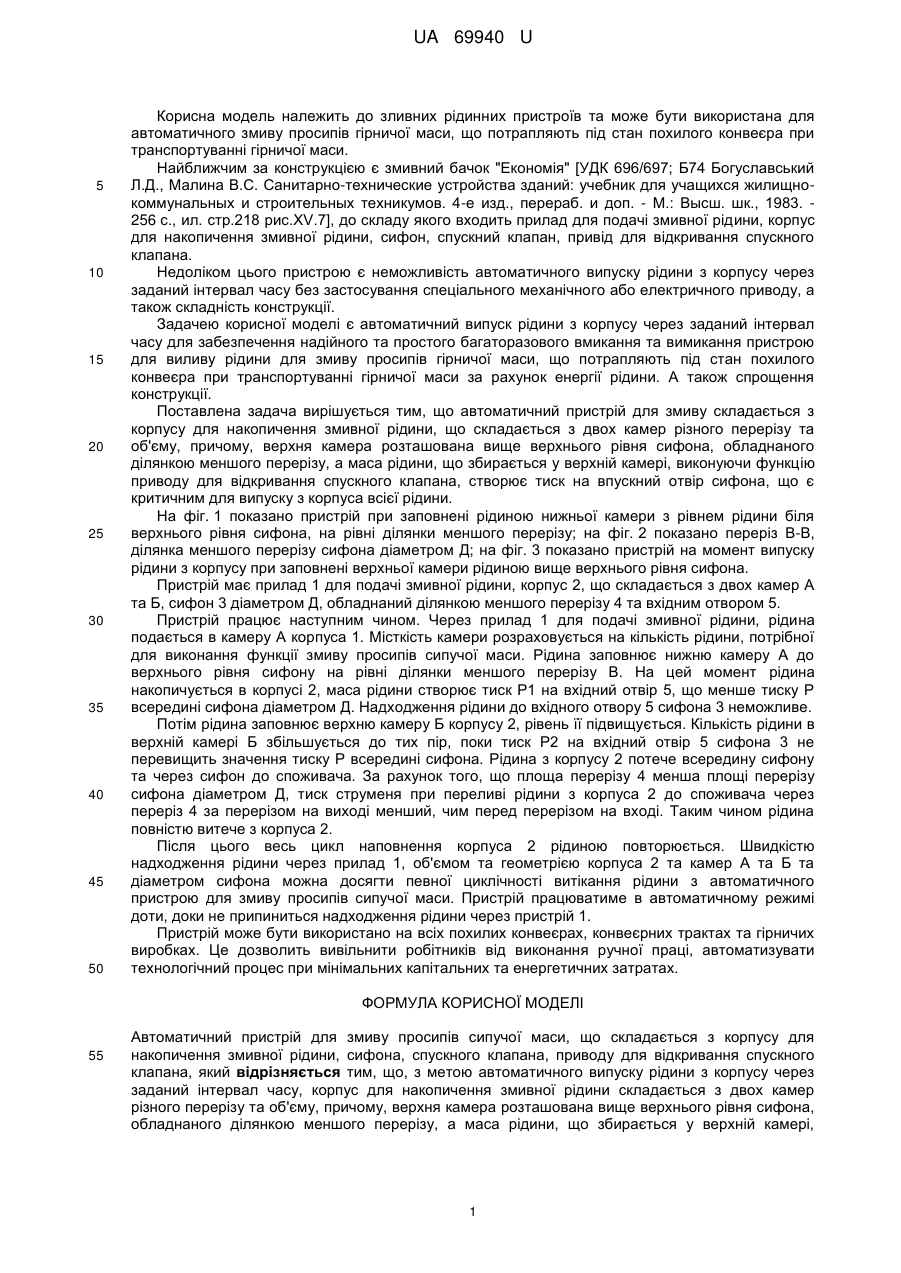

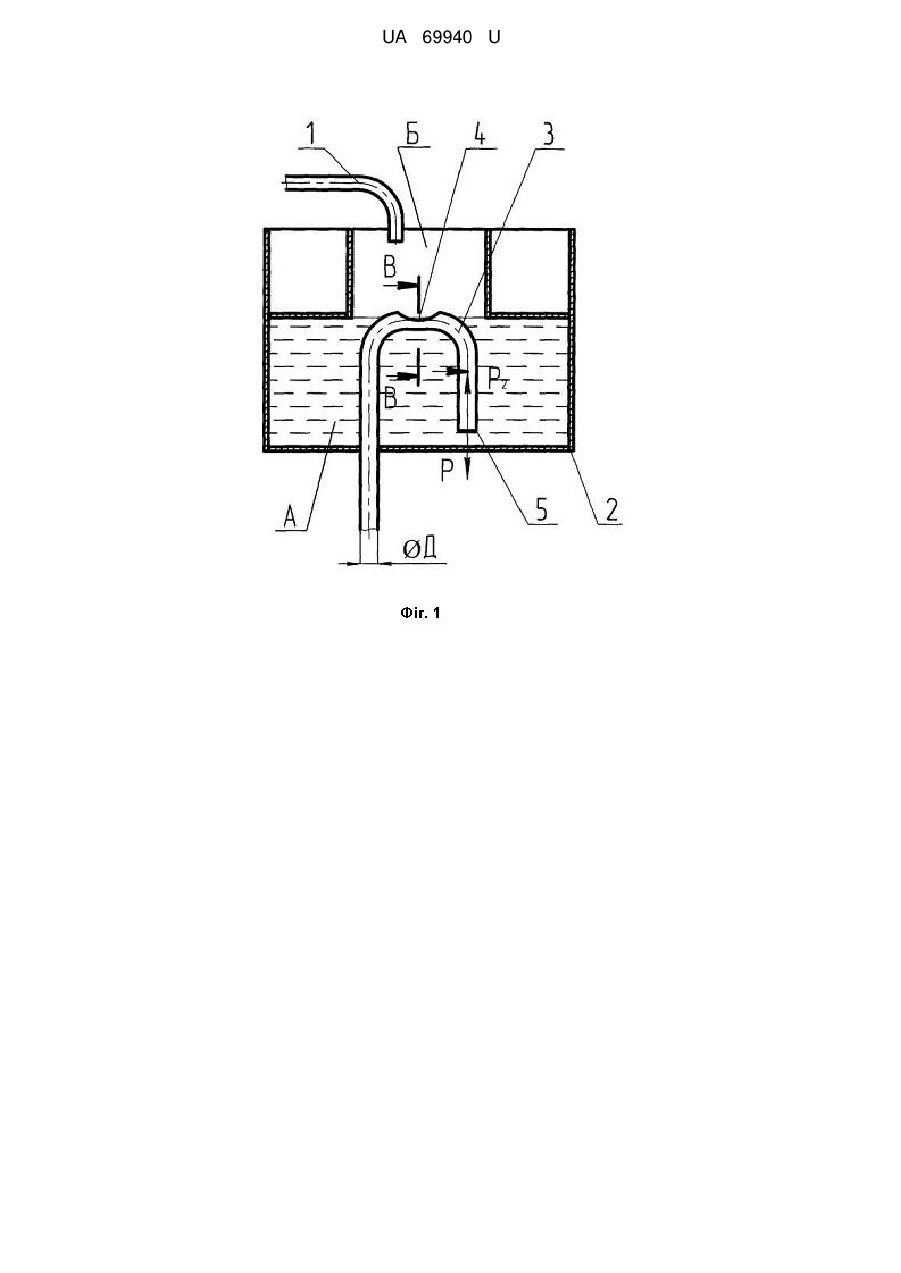

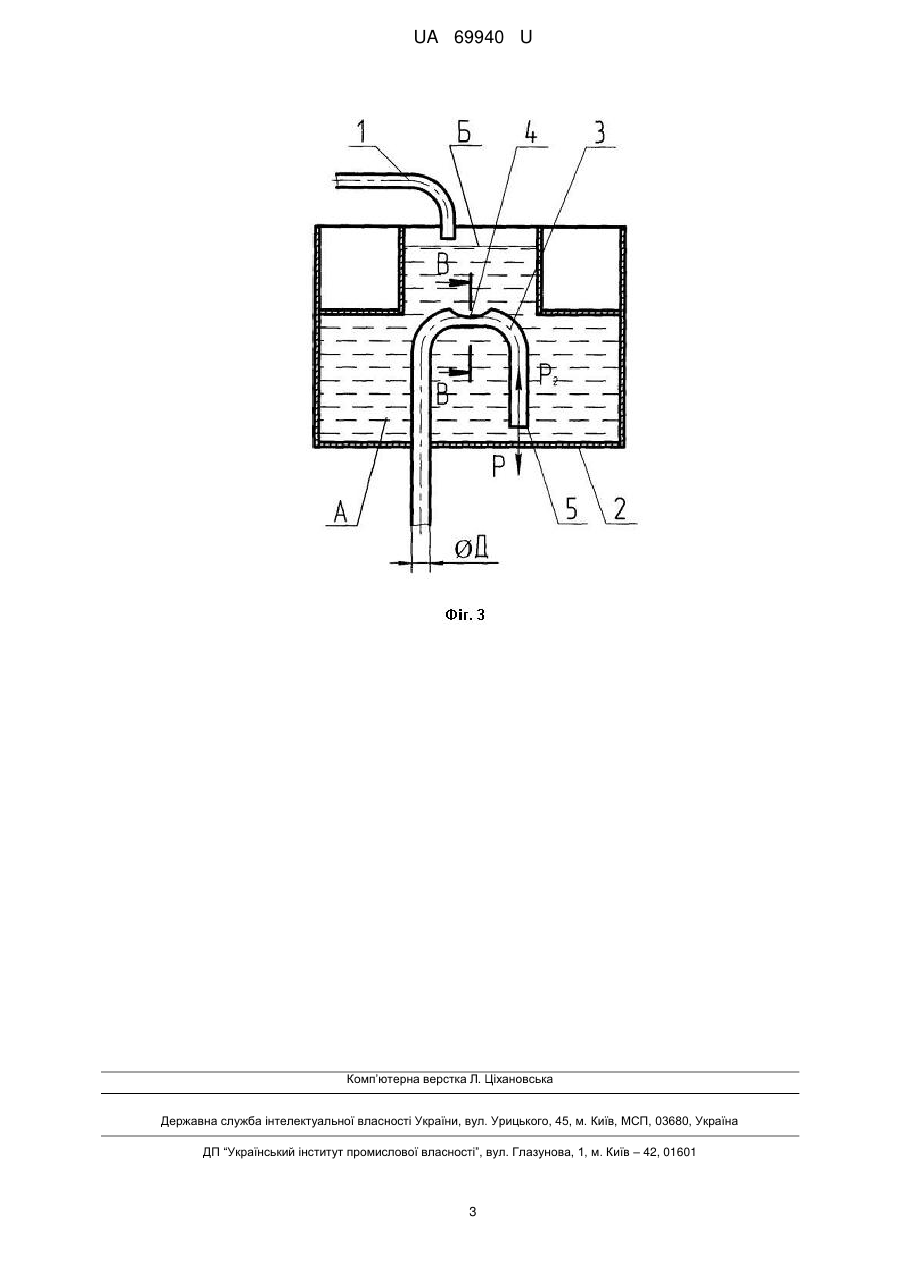

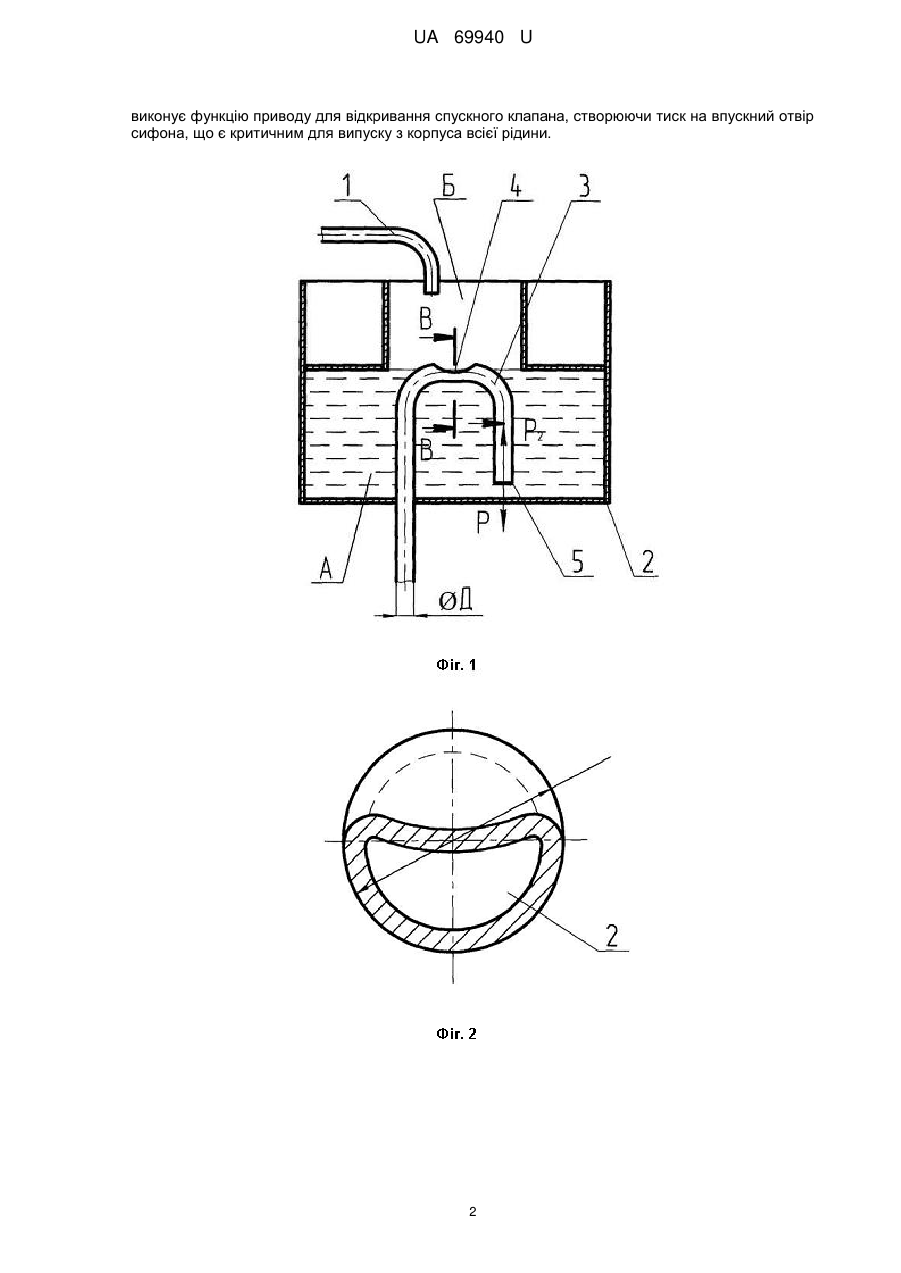

Реферат: Автоматичний пристрій для змиву просипів сипучої маси складається з корпусу для накопичення змивної рідини, сифона, спускного клапана, приводу для відкривання спускного клапана. З метою автоматичного випуску рідини з корпусу через заданий інтервал часу, корпус для накопичення змивної рідини складається з двох камер різного перерізу та об'єму. UA 69940 U (12) UA 69940 U UA 69940 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до зливних рідинних пристроїв та може бути використана для автоматичного змиву просипів гірничої маси, що потрапляють під стан похилого конвеєра при транспортуванні гірничої маси. Найближчим за конструкцією є змивний бачок "Економія" [УДК 696/697; Б74 Богуславський Л.Д., Малина В.С. Санитарно-технические устройства зданий: учебник для учащихся жилищнокоммунальных и строительных техникумов. 4-е изд., перераб. и доп. - М.: Высш. шк., 1983. 256 с., ил. стр.218 рис.ХV.7], до складу якого входить прилад для подачі змивної рідини, корпус для накопичення змивної рідини, сифон, спускний клапан, привід для відкривання спускного клапана. Недоліком цього пристрою є неможливість автоматичного випуску рідини з корпусу через заданий інтервал часу без застосування спеціального механічного або електричного приводу, а також складність конструкції. Задачею корисної моделі є автоматичний випуск рідини з корпусу через заданий інтервал часу для забезпечення надійного та простого багаторазового вмикання та вимикання пристрою для виливу рідини для змиву просипів гірничої маси, що потрапляють під стан похилого конвеєра при транспортуванні гірничої маси за рахунок енергії рідини. А також спрощення конструкції. Поставлена задача вирішується тим, що автоматичний пристрій для змиву складається з корпусу для накопичення змивної рідини, що складається з двох камер різного перерізу та об'єму, причому, верхня камера розташована вище верхнього рівня сифона, обладнаного ділянкою меншого перерізу, а маса рідини, що збирається у верхній камері, виконуючи функцію приводу для відкривання спускного клапана, створює тиск на впускний отвір сифона, що є критичним для випуску з корпуса всієї рідини. На фіг. 1 показано пристрій при заповнені рідиною нижньої камери з рівнем рідини біля верхнього рівня сифона, на рівні ділянки меншого перерізу; на фіг. 2 показано переріз В-В, ділянка меншого перерізу сифона діаметром Д; на фіг. 3 показано пристрій на момент випуску рідини з корпусу при заповнені верхньої камери рідиною вище верхнього рівня сифона. Пристрій має прилад 1 для подачі змивної рідини, корпус 2, що складається з двох камер А та Б, сифон 3 діаметром Д, обладнаний ділянкою меншого перерізу 4 та вхідним отвором 5. Пристрій працює наступним чином. Через прилад 1 для подачі змивної рідини, рідина подається в камеру А корпуса 1. Місткість камери розраховується на кількість рідини, потрібної для виконання функції змиву просипів сипучої маси. Рідина заповнює нижню камеру А до верхнього рівня сифону на рівні ділянки меншого перерізу В. На цей момент рідина накопичується в корпусі 2, маса рідини створює тиск Р1 на вхідний отвір 5, що менше тиску Р всередині сифона діаметром Д. Надходження рідини до вхідного отвору 5 сифона 3 неможливе. Потім рідина заповнює верхню камеру Б корпусу 2, рівень її підвищується. Кількість рідини в верхній камері Б збільшується до тих пір, поки тиск Р2 на вхідний отвір 5 сифона 3 не перевищить значення тиску Р всередині сифона. Рідина з корпусу 2 потече всередину сифону та через сифон до споживача. За рахунок того, що площа перерізу 4 менша площі перерізу сифона діаметром Д, тиск струменя при переливі рідини з корпуса 2 до споживача через переріз 4 за перерізом на виході менший, чим перед перерізом на вході. Таким чином рідина повністю витече з корпуса 2. Після цього весь цикл наповнення корпуса 2 рідиною повторюється. Швидкістю надходження рідини через прилад 1, об'ємом та геометрією корпуса 2 та камер А та Б та діаметром сифона можна досягти певної циклічності витікання рідини з автоматичного пристрою для змиву просипів сипучої маси. Пристрій працюватиме в автоматичному режимі доти, доки не припиниться надходження рідини через пристрій 1. Пристрій може бути використано на всіх похилих конвеєрах, конвеєрних трактах та гірничих виробках. Це дозволить вивільнити робітників від виконання ручної праці, автоматизувати технологічний процес при мінімальних капітальних та енергетичних затратах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Автоматичний пристрій для змиву просипів сипучої маси, що складається з корпусу для накопичення змивної рідини, сифона, спускного клапана, приводу для відкривання спускного клапана, який відрізняється тим, що, з метою автоматичного випуску рідини з корпусу через заданий інтервал часу, корпус для накопичення змивної рідини складається з двох камер різного перерізу та об'єму, причому, верхня камера розташована вище верхнього рівня сифона, обладнаного ділянкою меншого перерізу, а маса рідини, що збирається у верхній камері, 1 UA 69940 U виконує функцію приводу для відкривання спускного клапана, створюючи тиск на впускний отвір сифона, що є критичним для випуску з корпуса всієї рідини. 2 UA 69940 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
