Індикатор реєстрації проходження струмів короткого замикання в елементах системи електропостачання промислового підприємства
Номер патенту: 53105
Опубліковано: 27.09.2010
Автори: Шестеренко Олександра Володимирівна, Шестеренко Володимир Євгеньович
Формула / Реферат
Індикатор реєстрації проходження струмів короткого замикання в елементах системи електропостачання промислового підприємства, що включає корпус із змонтованим в ньому елементом, чутливим до надструмів в контрольованому колі, який відрізняється тим, що корпус індикатора - це герметично закрита трубка у формі перевернутої літери U, виготовлена з прозорої речовини, одне плече трубки має більшу довжину і заповнено магнітною рідиною, забарвленою яскравою фарбою, корпус індикатора за допомогою шарніра змонтований на електричному апараті в зоні дії магнітного поля надструмів, які викликають переливання магнітної рідини в менше плече U-подібної трубки.
Текст

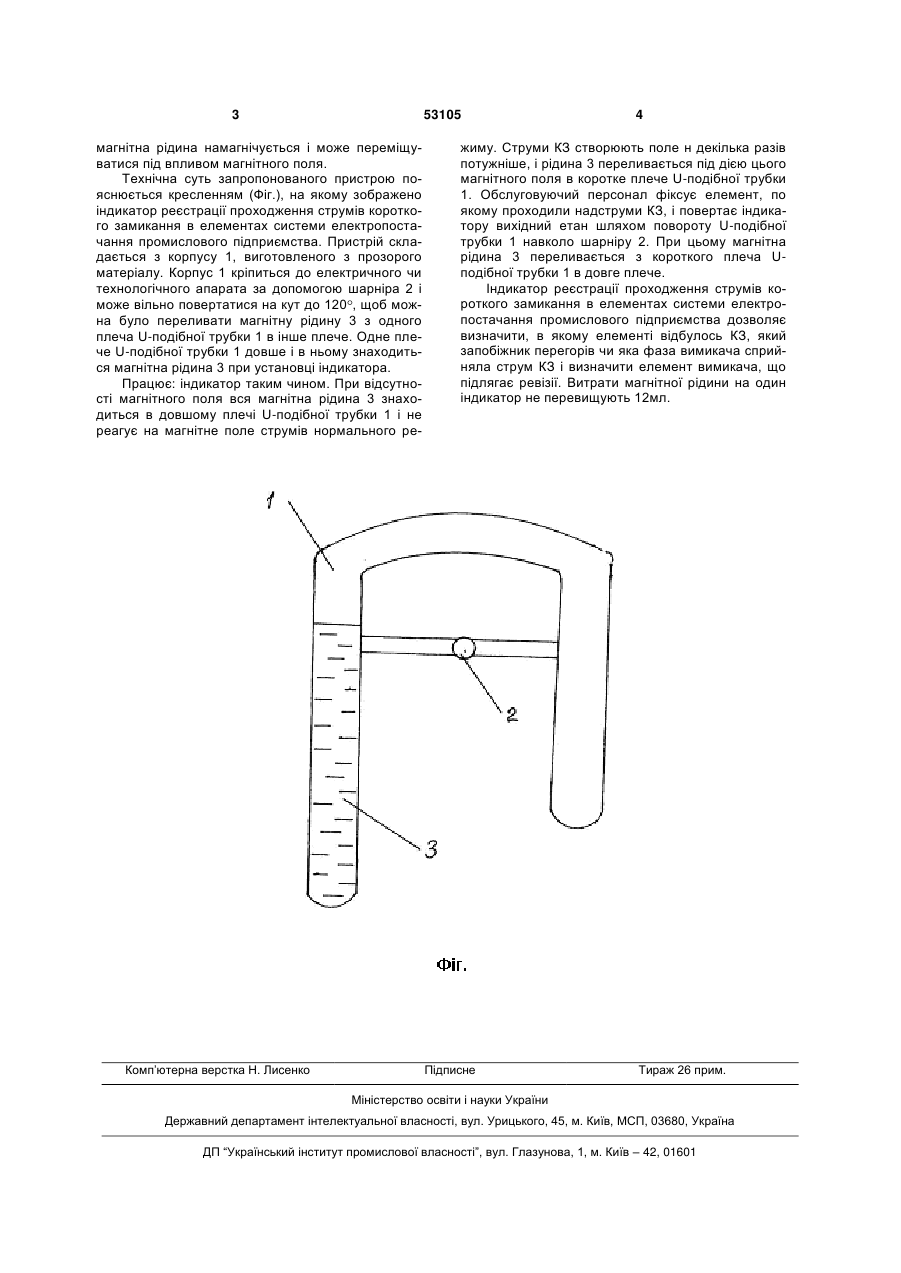

Індикатор реєстрації проходження струмів короткого замикання в елементах системи електропостачання промислового підприємства, що включає корпус із змонтованим в ньому елемен 3 53105 магнітна рідина намагнічується і може переміщуватися під впливом магнітного поля. Технічна суть запропонованого пристрою пояснюється кресленням (Фіг.), на якому зображено індикатор реєстрації проходження струмів короткого замикання в елементах системи електропостачання промислового підприємства. Пристрій складається з корпусу 1, виготовленого з прозорого матеріалу. Корпус 1 кріпиться до електричного чи технологічного апарата за допомогою шарніра 2 і може вільно повертатися на кут до 120 , щоб можна було переливати магнітну рідину 3 з одного плеча U-подібної трубки 1 в інше плече. Одне плече U-подібної трубки 1 довше і в ньому знаходиться магнітна рідина 3 при установці індикатора. Працює: індикатор таким чином. При відсутності магнітного поля вся магнітна рідина 3 знаходиться в довшому плечі U-подібної трубки 1 і не реагує на магнітне поле струмів нормального ре Комп’ютерна верстка Н. Лиcенко 4 жиму. Струми КЗ створюють поле н декілька разів потужніше, і рідина 3 переливається під дією цього магнітного поля в коротке плече U-подібної трубки 1. Обслуговуючий персонал фіксує елемент, по якому проходили надструми КЗ, і повертає індикатору вихідний етан шляхом повороту U-подібної трубки 1 навколо шарніру 2. При цьому магнітна рідина 3 переливається з короткого плеча Uподібної трубки 1 в довге плече. Індикатор реєстрації проходження струмів короткого замикання в елементах системи електропостачання промислового підприємства дозволяє визначити, в якому елементі відбулось КЗ, який запобіжник перегорів чи яка фаза вимикача сприйняла струм КЗ і визначити елемент вимикача, що підлягає ревізії. Витрати магнітної рідини на один індикатор не перевищують 12мл. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
