Пристрій металевий зварний для обігрівання

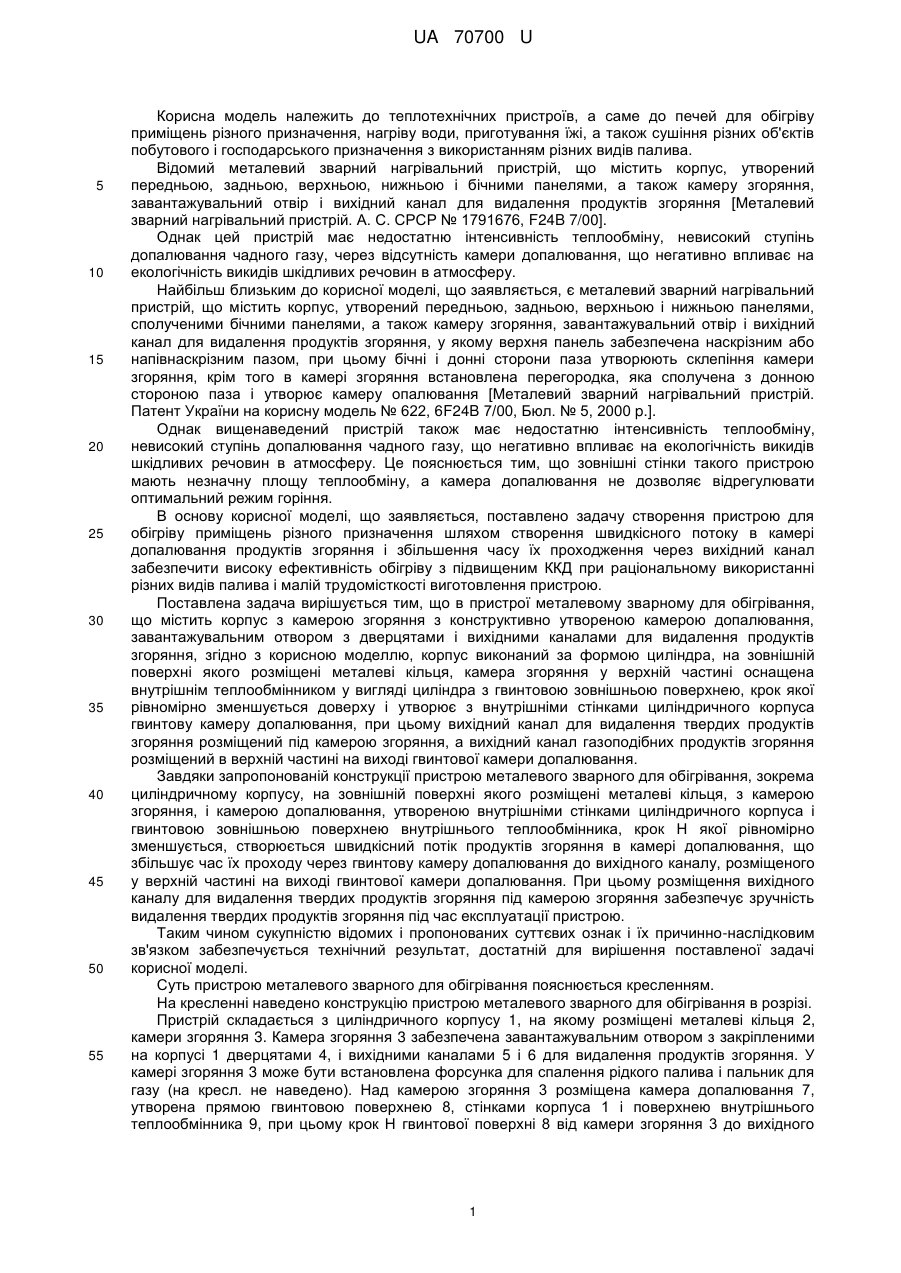

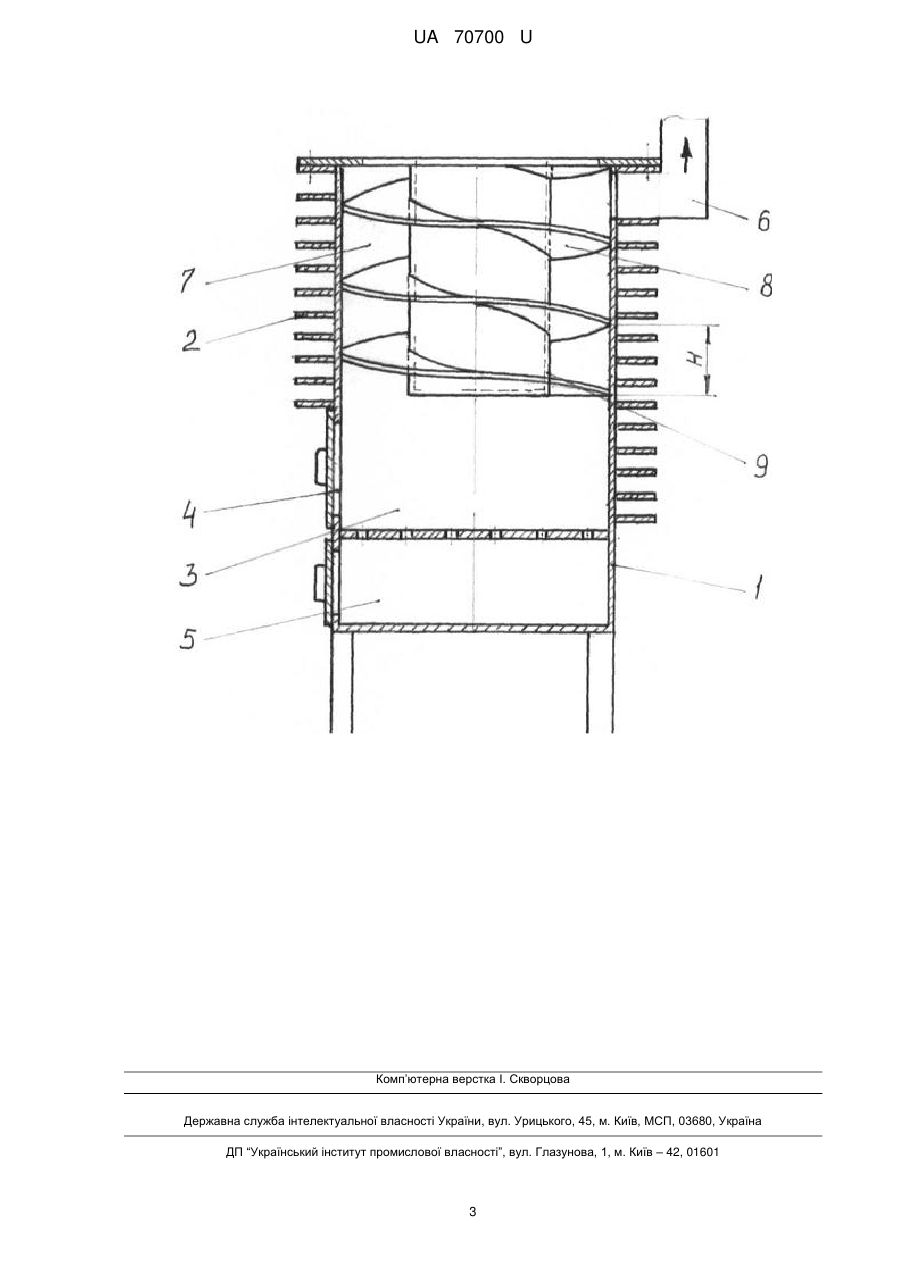

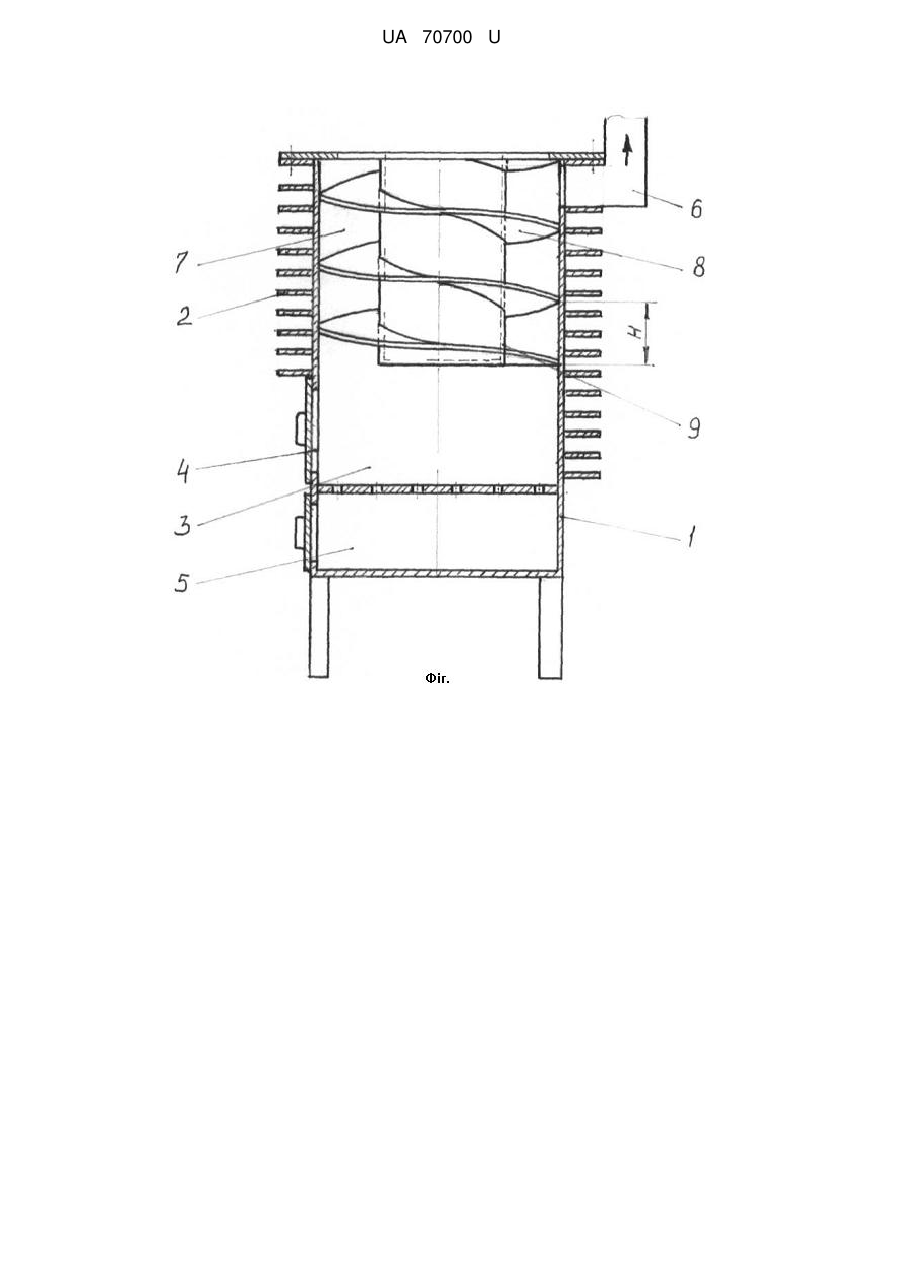

Реферат: UA 70700 U UA 70700 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплотехнічних пристроїв, а саме до печей для обігріву приміщень різного призначення, нагріву води, приготування їжі, а також сушіння різних об'єктів побутового і господарського призначення з використанням різних видів палива. Відомий металевий зварний нагрівальний пристрій, що містить корпус, утворений передньою, задньою, верхньою, нижньою і бічними панелями, а також камеру згоряння, завантажувальний отвір і вихідний канал для видалення продуктів згоряння [Металевий зварний нагрівальний пристрій. А. С. СРСР № 1791676, F24B 7/00]. Однак цей пристрій має недостатню інтенсивність теплообміну, невисокий ступінь допалювання чадного газу, через відсутність камери допалювання, що негативно впливає на екологічність викидів шкідливих речовин в атмосферу. Найбільш близьким до корисної моделі, що заявляється, є металевий зварний нагрівальний пристрій, що містить корпус, утворений передньою, задньою, верхньою і нижньою панелями, сполученими бічними панелями, а також камеру згоряння, завантажувальний отвір і вихідний канал для видалення продуктів згоряння, у якому верхня панель забезпечена наскрізним або напівнаскрізним пазом, при цьому бічні і донні сторони паза утворюють склепіння камери згоряння, крім того в камері згоряння встановлена перегородка, яка сполучена з донною стороною паза і утворює камеру опалювання [Металевий зварний нагрівальний пристрій. Патент України на корисну модель № 622, 6F24B 7/00, Бюл. № 5, 2000 p.]. Однак вищенаведений пристрій також має недостатню інтенсивність теплообміну, невисокий ступінь допалювання чадного газу, що негативно впливає на екологічність викидів шкідливих речовин в атмосферу. Це пояснюється тим, що зовнішні стінки такого пристрою мають незначну площу теплообміну, а камера допалювання не дозволяє відрегулювати оптимальний режим горіння. В основу корисної моделі, що заявляється, поставлено задачу створення пристрою для обігріву приміщень різного призначення шляхом створення швидкісного потоку в камері допалювання продуктів згоряння і збільшення часу їх проходження через вихідний канал забезпечити високу ефективність обігріву з підвищеним ККД при раціональному використанні різних видів палива і малій трудомісткості виготовлення пристрою. Поставлена задача вирішується тим, що в пристрої металевому зварному для обігрівання, що містить корпус з камерою згоряння з конструктивно утвореною камерою допалювання, завантажувальним отвором з дверцятами і вихідними каналами для видалення продуктів згоряння, згідно з корисною моделлю, корпус виконаний за формою циліндра, на зовнішній поверхні якого розміщені металеві кільця, камера згоряння у верхній частині оснащена внутрішнім теплообмінником у вигляді циліндра з гвинтовою зовнішньою поверхнею, крок якої рівномірно зменшується доверху і утворює з внутрішніми стінками циліндричного корпуса гвинтову камеру допалювання, при цьому вихідний канал для видалення твердих продуктів згоряння розміщений під камерою згоряння, а вихідний канал газоподібних продуктів згоряння розміщений в верхній частині на виході гвинтової камери допалювання. Завдяки запропонованій конструкції пристрою металевого зварного для обігрівання, зокрема циліндричному корпусу, на зовнішній поверхні якого розміщені металеві кільця, з камерою згоряння, і камерою допалювання, утвореною внутрішніми стінками циліндричного корпуса і гвинтовою зовнішньою поверхнею внутрішнього теплообмінника, крок Н якої рівномірно зменшується, створюється швидкісний потік продуктів згоряння в камері допалювання, що збільшує час їх проходу через гвинтову камеру допалювання до вихідного каналу, розміщеного у верхній частині на виході гвинтової камери допалювання. При цьому розміщення вихідного каналу для видалення твердих продуктів згоряння під камерою згоряння забезпечує зручність видалення твердих продуктів згоряння під час експлуатації пристрою. Таким чином сукупністю відомих і пропонованих суттєвих ознак і їх причинно-наслідковим зв'язком забезпечується технічний результат, достатній для вирішення поставленої задачі корисної моделі. Суть пристрою металевого зварного для обігрівання пояснюється кресленням. На кресленні наведено конструкцію пристрою металевого зварного для обігрівання в розрізі. Пристрій складається з циліндричного корпусу 1, на якому розміщені металеві кільця 2, камери згоряння 3. Камера згоряння 3 забезпечена завантажувальним отвором з закріпленими на корпусі 1 дверцятами 4, і вихідними каналами 5 і 6 для видалення продуктів згоряння. У камері згоряння 3 може бути встановлена форсунка для спалення рідкого палива і пальник для газу (на кресл. не наведено). Над камерою згоряння 3 розміщена камера допалювання 7, утворена прямою гвинтовою поверхнею 8, стінками корпуса 1 і поверхнею внутрішнього теплообмінника 9, при цьому крок Н гвинтової поверхні 8 від камери згоряння 3 до вихідного 1 UA 70700 U 5 10 15 каналу 6 рівномірно зменшується, що дозволяє створювати швидкісний потік продуктів згоряння і збільшити час їх проходження через камеру допалювання. Пристрій металевий зварний для обігрівання працює таким чином. Через дверцята 4 завантажувального отвору в камеру згоряння 3 завантажують паливо (наприклад дрова, вугілля, торф тощо), підпалюють його і закривають дверцята 4. Тепло, що виділяється при згорянні, нагріває корпус 1 з металевими кільцями 2, а також дно внутрішнього теплообмінника 9, які в свою чергу нагрівають повітря. Продукти згоряння, що утворюються, виводять через вихідні канали 5, 6. Через вихідний канал 5 виводять тверді продукти згоряння, а через канал 6 - газоподібні, які попередньо потрапляють в камеру допалювання 7, передаючи своє тепло через стінки теплообмінника 9 теплоносієві (наприклад, рідині), що нагрівається, а також стінкам корпусу 1 і його металевим кільцям 2. Конструкція пропонованого пристрою металевого зварного для обігрівання за рахунок створення швидкісного потоку в камері допалювання продуктів згоряння і збільшення часу їх проходження через вихідний канал забезпечує високу ефективність обігріву з підвищеним ККД при раціональному використанні різних видів палива і малій трудомісткості виготовлення пристрою, є зручною в експлуатації, економною і універсальним джерелом теплової енергії. Запропонований пристрій може знайти застосування для обігріву будь-якого приміщення, а також як парогенератор для саун. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій металевий зварний для обігрівання, що містить корпус з камерою згоряння з конструктивно утвореною камерою допалювання, завантажувальним отвором з дверцятами і вихідними каналами для видалення продуктів згоряння, який відрізняється тим, що корпус пристрою виконаний за формою циліндра, на зовнішній поверхні якого розміщені металеві кільця, камера згоряння у верхній частині оснащена внутрішнім теплообмінником у вигляді циліндра з гвинтовою зовнішньою поверхнею, крок якої рівномірно зменшується доверху, яка утворює з внутрішніми стінками циліндричного корпуса гвинтову камеру допалювання, при цьому вихідний канал для видалення твердих продуктів згоряння розміщений під камерою згоряння, а вихідний канал газоподібних продуктів згоряння розміщений в верхній частині на виході гвинтової камери допалювання. 2 UA 70700 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
