Колонний апарат

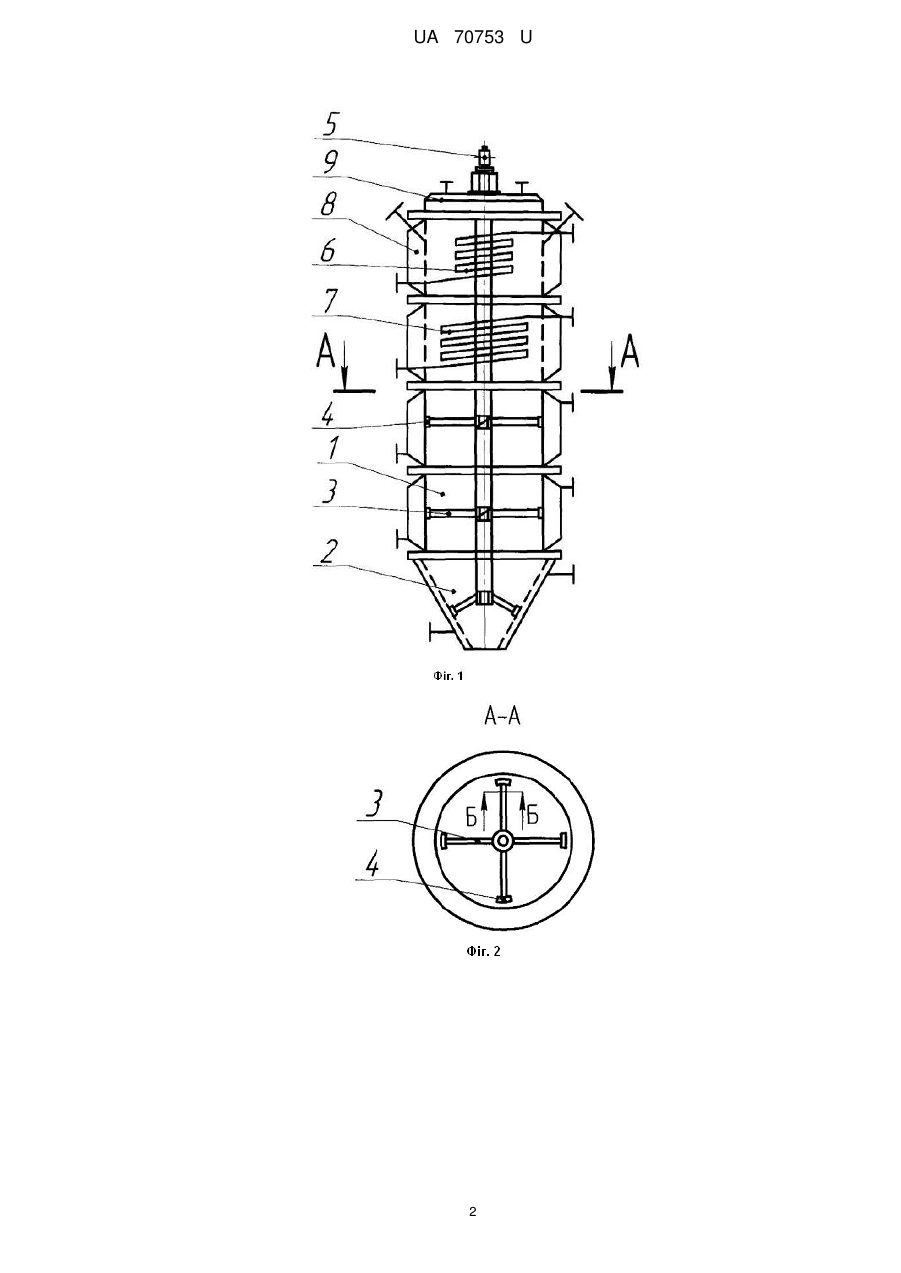

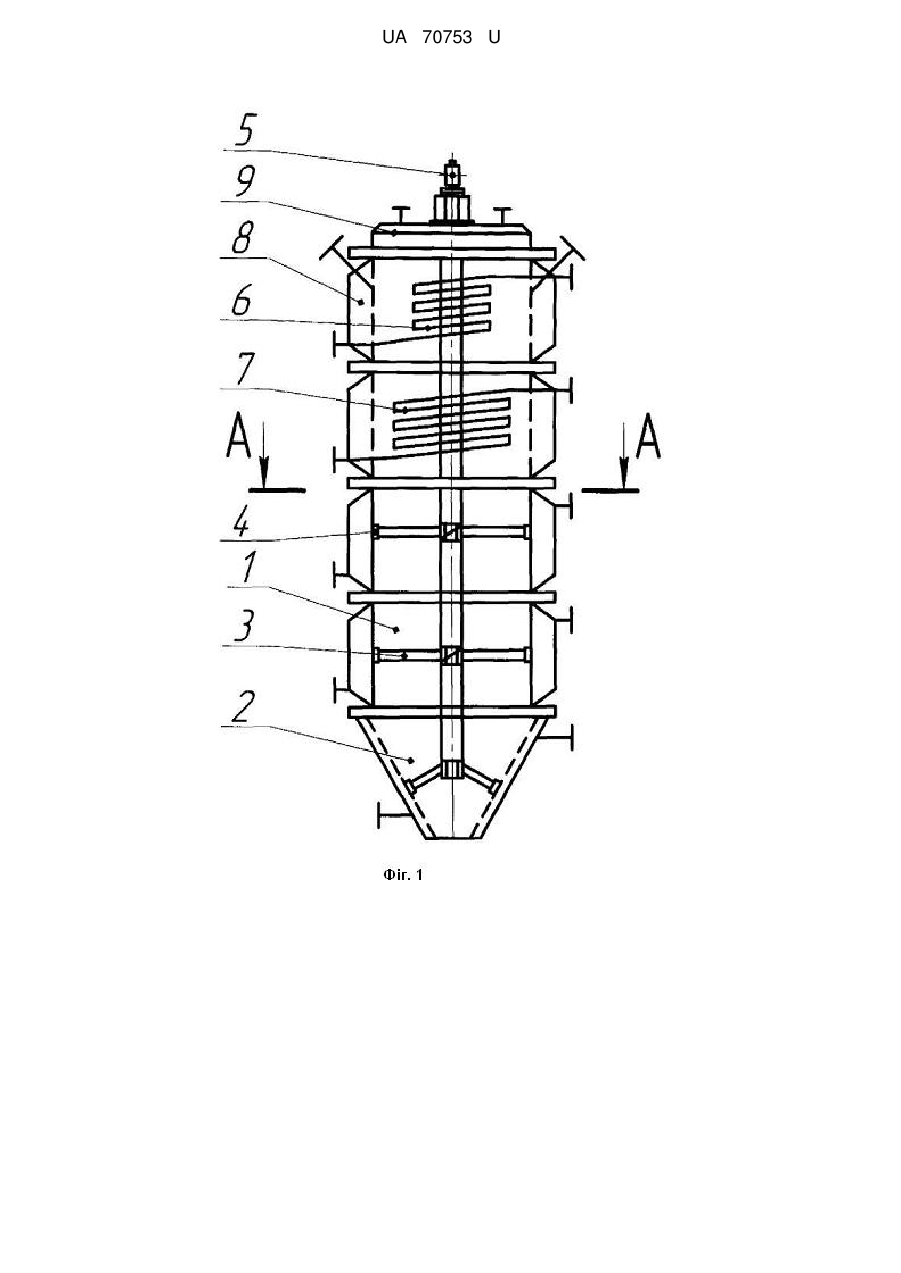

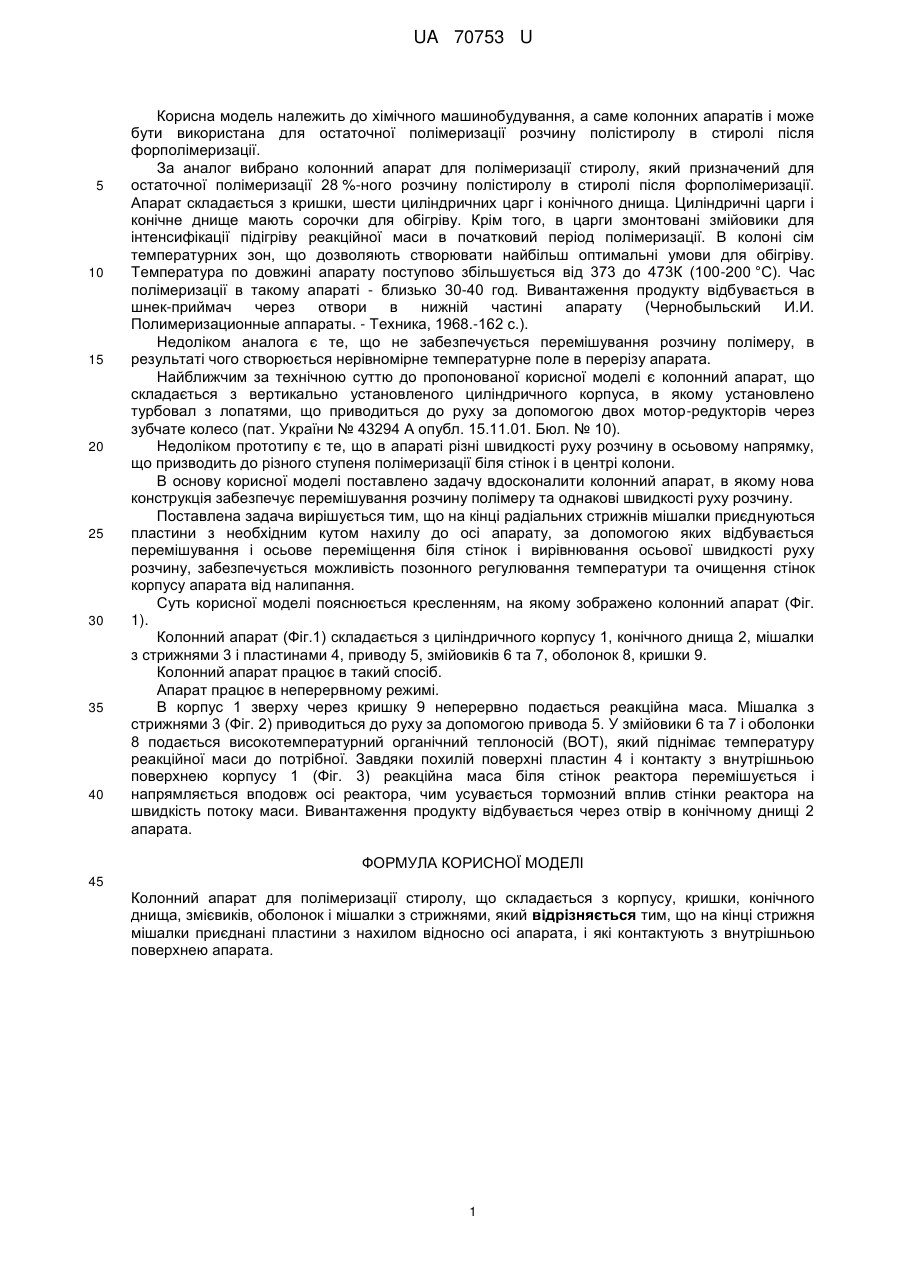

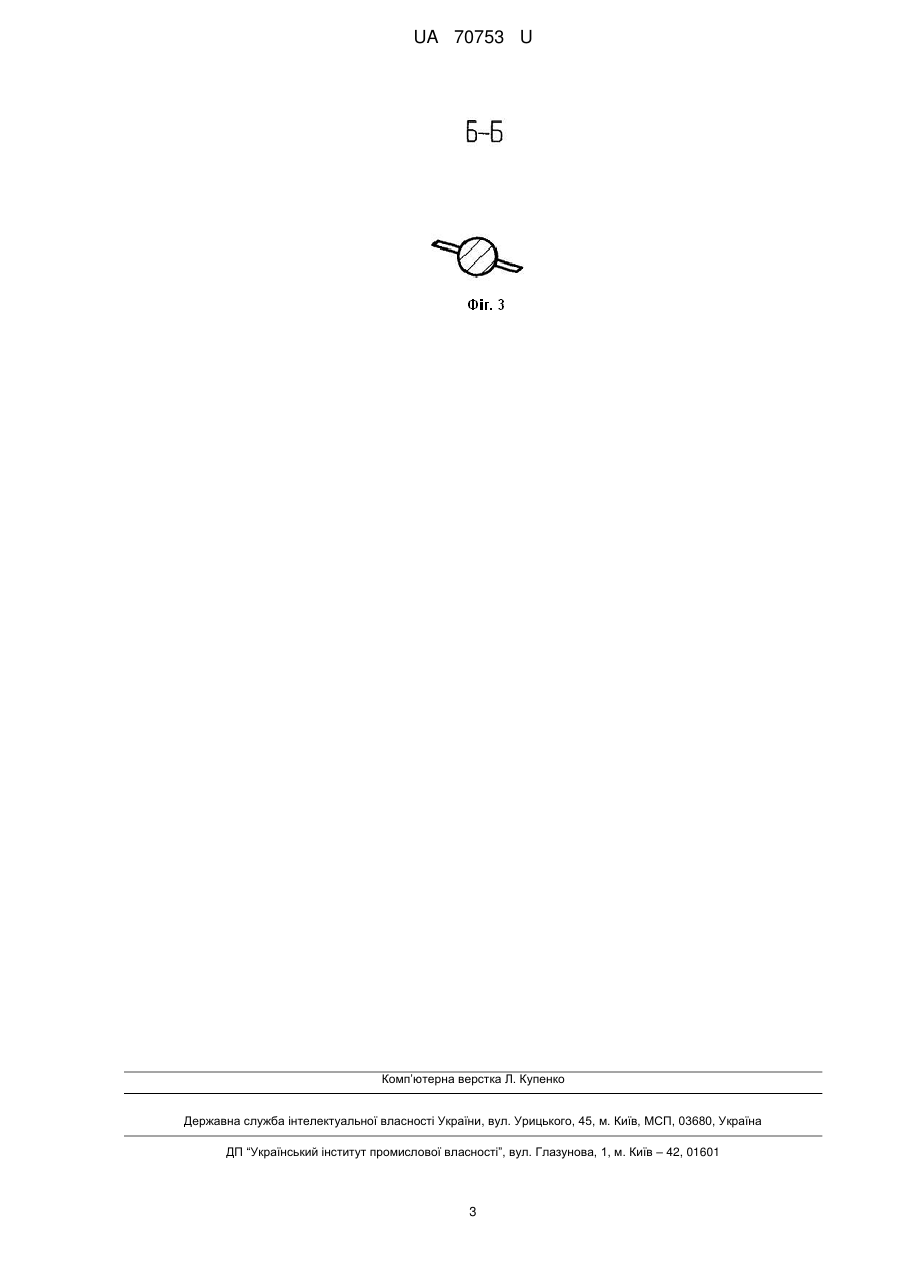

Реферат: Колонний апарат для полімеризації стиролу складається з корпусу, кришки, конічного днища, змієвиків, оболонок і мішалки з стрижнями. На кінці стрижнів мішалки приєднані пластини з нахилом відносно осі апарата, і які контактують з внутрішньою поверхнею апарата. UA 70753 U (54) КОЛОННИЙ АПАРАТ UA 70753 U UA 70753 U 5 10 15 20 25 30 35 40 Корисна модель належить до хімічного машинобудування, а саме колонних апаратів і може бути використана для остаточної полімеризації розчину полістиролу в стиролі після форполімеризації. За аналог вибрано колонний апарат для полімеризації стиролу, який призначений для остаточної полімеризації 28 %-ного розчину полістиролу в стиролі після форполімеризації. Апарат складається з кришки, шести циліндричних царг і конічного днища. Циліндричні царги і конічне днище мають сорочки для обігріву. Крім того, в царги змонтовані змійовики для інтенсифікації підігріву реакційної маси в початковий період полімеризації. В колоні сім температурних зон, що дозволяють створювати найбільш оптимальні умови для обігріву. Температура по довжині апарату поступово збільшується від 373 до 473К (100-200 °C). Час полімеризації в такому апараті - близько 30-40 год. Вивантаження продукту відбувається в шнек-приймач через отвори в нижній частині апарату (Чернобыльский И.И. Полимеризационные аппараты. - Техника, 1968.-162 с.). Недоліком аналога є те, що не забезпечується перемішування розчину полімеру, в результаті чого створюється нерівномірне температурне поле в перерізу апарата. Найближчим за технічною суттю до пропонованої корисної моделі є колонний апарат, що складається з вертикально установленого циліндричного корпуса, в якому установлено турбовал з лопатями, що приводиться до руху за допомогою двох мотор-редукторів через зубчате колесо (пат. України № 43294 А опубл. 15.11.01. Бюл. № 10). Недоліком прототипу є те, що в апараті різні швидкості руху розчину в осьовому напрямку, що призводить до різного ступеня полімеризації біля стінок і в центрі колони. В основу корисної моделі поставлено задачу вдосконалити колонний апарат, в якому нова конструкція забезпечує перемішування розчину полімеру та однакові швидкості руху розчину. Поставлена задача вирішується тим, що на кінці радіальних стрижнів мішалки приєднуються пластини з необхідним кутом нахилу до осі апарату, за допомогою яких відбувається перемішування і осьове переміщення біля стінок і вирівнювання осьової швидкості руху розчину, забезпечується можливість позонного регулювання температури та очищення стінок корпусу апарата від налипання. Суть корисної моделі пояснюється кресленням, на якому зображено колонний апарат (Фіг. 1). Колонний апарат (Фіг.1) складається з циліндричного корпусу 1, конічного днища 2, мішалки з стрижнями 3 і пластинами 4, приводу 5, змійовиків 6 та 7, оболонок 8, кришки 9. Колонний апарат працює в такий спосіб. Апарат працює в неперервному режимі. В корпус 1 зверху через кришку 9 неперервно подається реакційна маса. Мішалка з стрижнями 3 (Фіг. 2) приводиться до руху за допомогою привода 5. У змійовики 6 та 7 і оболонки 8 подається високотемпературний органічний теплоносій (ВОТ), який піднімає температуру реакційної маси до потрібної. Завдяки похилій поверхні пластин 4 і контакту з внутрішньою поверхнею корпусу 1 (Фіг. 3) реакційна маса біля стінок реактора перемішується і напрямляється вподовж осі реактора, чим усувається тормозний вплив стінки реактора на швидкість потоку маси. Вивантаження продукту відбувається через отвір в конічному днищі 2 апарата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Колонний апарат для полімеризації стиролу, що складається з корпусу, кришки, конічного днища, змієвиків, оболонок і мішалки з стрижнями, який відрізняється тим, що на кінці стрижня мішалки приєднані пластини з нахилом відносно осі апарата, і які контактують з внутрішньою поверхнею апарата. 1 UA 70753 U 2 UA 70753 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
