Гідронасос

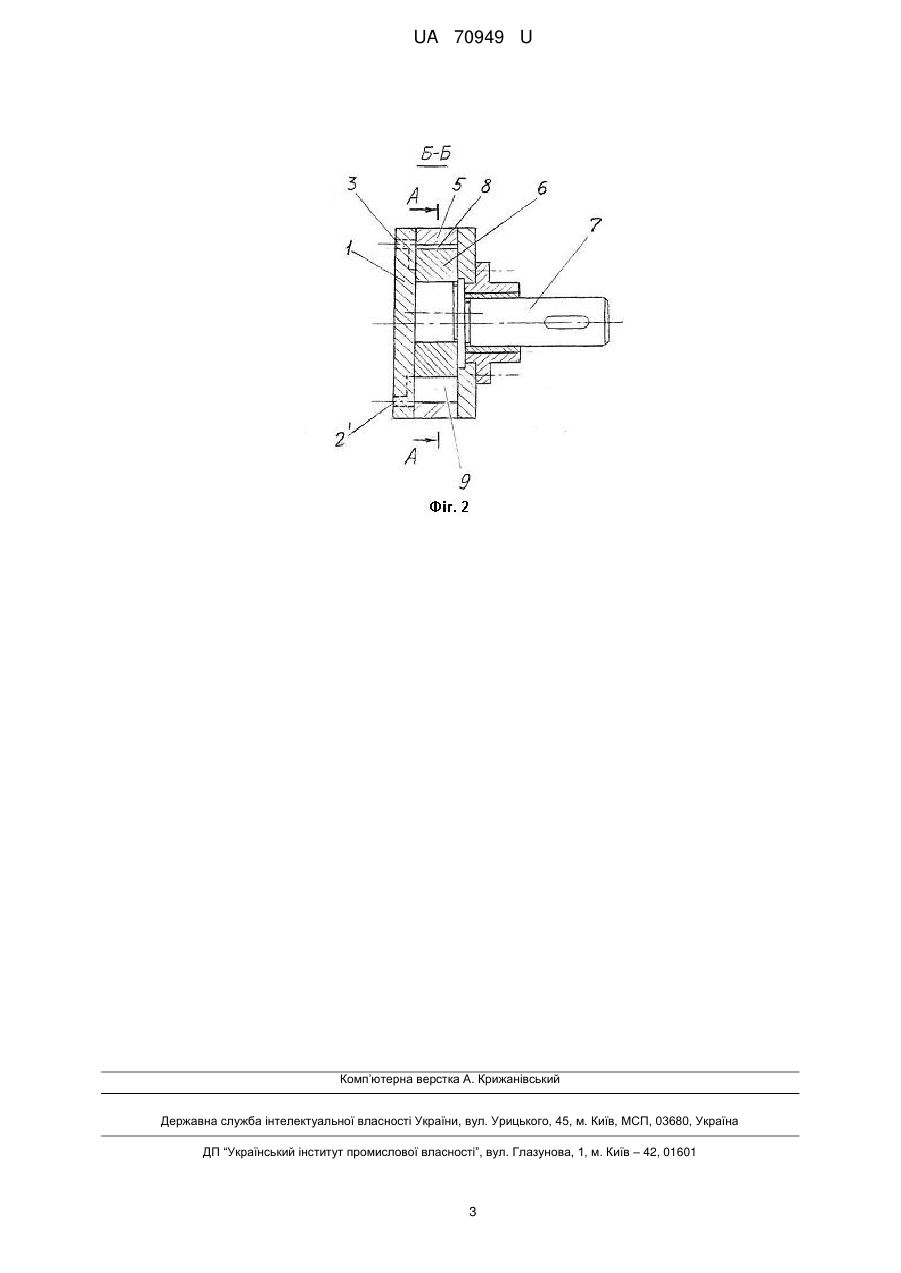

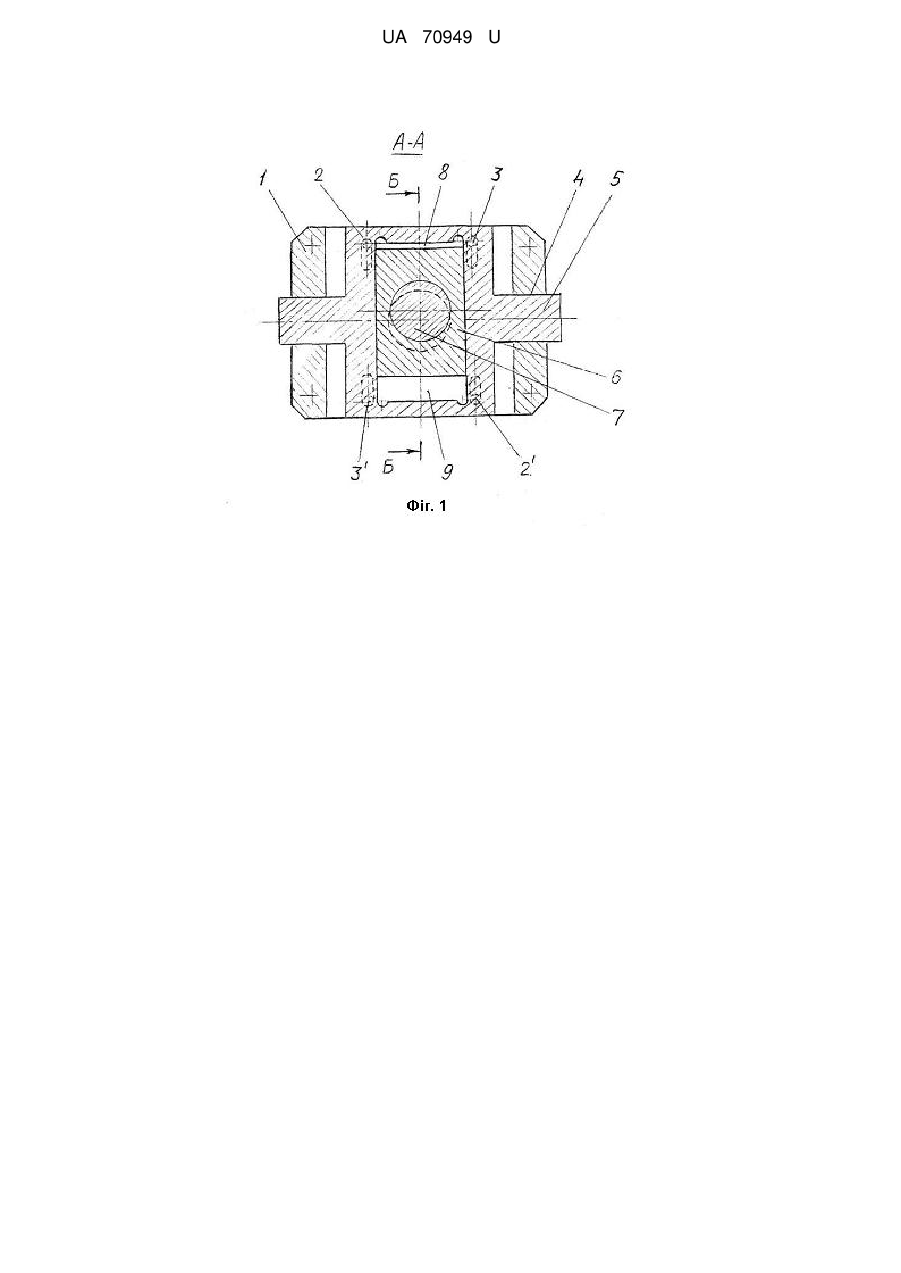

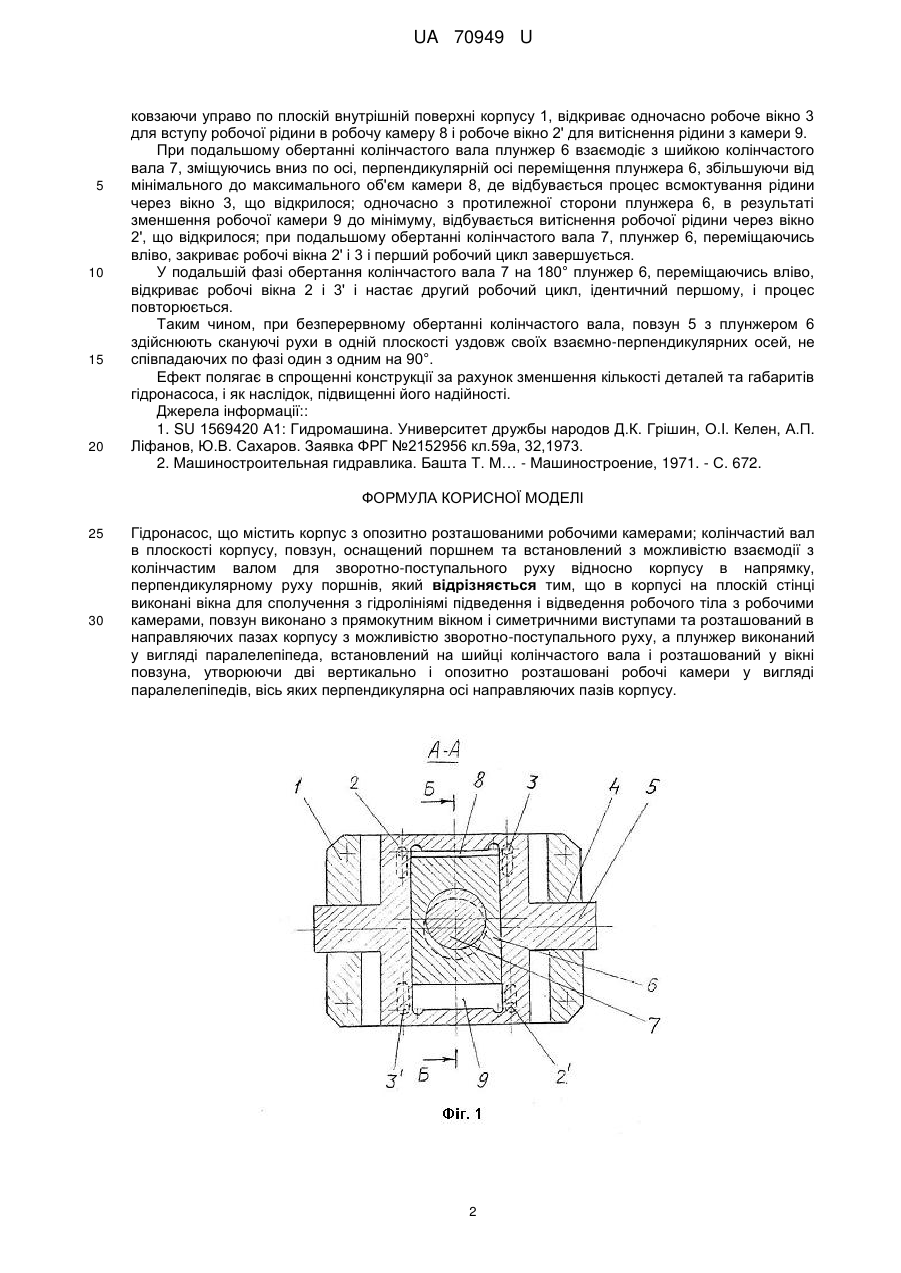

Реферат: UA 70949 U UA 70949 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до гідромашинобудування і може бути використана в гідроприводах різноманітних машин. Відомий гідронасос, що містить корпус з робочою камерою у вигляді циліндра з встановленим в ньому плунжером, сполученим з корпусом кривошипно-шатуновим механізмом, систему розподілу, що забезпечує з'єднання циліндра поперемінно зі всмоктуючою (що підводить) гідролінією, що містить всмоктуючий самодіючий клапан, і напірною (що відводить) гідролінією, яка містить нагнітальний самодіючий клапан [1]. Недоліком аналога є складність конструкції, що обумовлена наявністю кривошипношатунового механізму та клапанової системи розподілу рідини. Найбільш близьким до пропонованої корисної моделі є насос, в корпусі якого встановлено водило, з можливістю взаємодії з колінчастим валом для зворотно-поступального руху відносно корпусу в напрямі, перпендикулярному руху повзуна, який має опозитно розташовані радіальні циліндри, повзун оснащений додатковими плунжерами, встановленими в радіальних циліндрах водила з утворенням додаткових робочих камер, а вузол розподілу обладнано зовнішніми гідролініями для зв'язку з каналами в корпусі і виконаний у вигляді прикріпленої до корпусу гільзи з робочими вікнами, і пов'язаною з колінчастим валом для спільного обертання цапфи з подовжніми листками, при цьому в повзуні і його плунжерах виконані додаткові канали для зв'язку основних і додаткових робочих камер, а гідролінії підведення, відведення і зовнішня приєднані до відповідних робочих вікон гільзи [2]. Недоліком даного гідронасоса є складність його конструкції, обумовлена великою кількістю деталей, таких як водило, плунжери однобічної дії, циліндри із складною золотниковою системою розподілу потоку робочої рідини, і як наслідок, його висока собівартість, значні габарити і маса. Задачею корисної моделі є створювання гідронасоса, в якому шляхом виконання робочих камер повзуна і плунжера у вигляді паралелепіпедів, а також розташування плунжера двосторонньої дії на шийці колінчастого вала у вікні повзуна, що дозволяє повзуну при зсуві по направляючих пазах корпуса уздовж його плоскої стінки, де розташовані робочі вікна, виконувати функції золотникового пристрою, що знижує кількість деталей, спрощує конструкцію і підвищує надійність гідронасоса. Поставлена задача вирішується тим, що в гідронасосі, що містить корпус з опозитно розташованими робочими камерами; колінчастий вал в площині корпусу, повзун, забезпечений поршнем та встановлений з можливістю взаємодії з колінчастим валом для зворотнопоступального руху відносно корпусу в напрямку, перпендикулярному руху поршнів, згідно з корисною моделлю, в корпусі на плоскій стінці виконані вікна для сполучення з гідролініями підведення і відведення робочого тіла з робочими камерами, повзун виконано з прямокутним вікном і симетричними виступами та розташований в направляючих пазах корпусу з можливістю зворотно-поступального руху, а плунжер виконаний у вигляді паралелепіпеда, встановлений на шийці колінчастого вала і розташований у вікні повзуна, утворюючи дві вертикально і опозитно розташовані робочі камери у вигляді паралелепіпедів, вісь яких перпендикулярна осі направляючих пазів корпусу. Технічний ефект корисної моделі досягається за рахунок введення плунжера двосторонньої дії у вигляді паралелепіпеда, який встановлений на шийці колінчастого вала, поміщеного у вікні повзуна з утворенням кривошипно-кулісного механізму; повзун, зміщуючись уподовж по направляючих пазах уздовж плоскої стінки корпусу, на якій розташовані робочі вікна, виконує функції золотникового пристрою, що знижує кількість деталей, спрощує конструкцію і, як наслідок, підвищує надійність пристрою. Суть корисної моделі пояснюється кресленням, де на фіг. 1; фіг. 2 показані корпус 1, на внутрішній стороні плоскої поверхні якого симетрично розташовані робочі вікна 2, 2" і 3, 3" з радіально розташованими направляючими пазами 4 уздовж його горизонтальної осі; повзун 5 з прямокутним вікном і виступами, розташованими в пазах 4, плунжер 6, виконаний у вигляді паралелепіпеда, встановлений на шийці колінчастого валу 7 у вікні повзуна 5, утворюючи дві вертикально і опозитно розташовані робочі камери 8 і 9 у вигляді паралелепіпедів, вісь яких перпендикулярна осі направляючих пазів 4 корпуса 1. Гідронасос працює таким чином: Перед початком роботи вертикальні осі корпусу 1 з вікнами 2, 2' і 3, 3’, встановленого в його пазах 4 повзуна 5 і плунжера 6, встановленого на колінвалі 7, поєднані, при цьому плунжер 6, розташований в крайньому верхньому положенні, утворює у вікні повзуна 5 верхню мінімальну за об'ємом і нижню максимальну за об'ємом, робочі камери 8 і 9, відповідно. При першій фазі обертання колінчастого вала 7 за годинниковою стрілкою на 180° плунжер 6, взаємодіючи з шийкою колінчастого валу 7, за допомогою плунжера 6 переміщаючись, 1 UA 70949 U 5 10 15 20 ковзаючи управо по плоскій внутрішній поверхні корпусу 1, відкриває одночасно робоче вікно 3 для вступу робочої рідини в робочу камеру 8 і робоче вікно 2' для витіснення рідини з камери 9. При подальшому обертанні колінчастого вала плунжер 6 взаємодіє з шийкою колінчастого вала 7, зміщуючись вниз по осі, перпендикулярній осі переміщення плунжера 6, збільшуючи від мінімального до максимального об'єм камери 8, де відбувається процес всмоктування рідини через вікно 3, що відкрилося; одночасно з протилежної сторони плунжера 6, в результаті зменшення робочої камери 9 до мінімуму, відбувається витіснення робочої рідини через вікно 2', що відкрилося; при подальшому обертанні колінчастого вала 7, плунжер 6, переміщаючись вліво, закриває робочі вікна 2' і 3 і перший робочий цикл завершується. У подальшій фазі обертання колінчастого вала 7 на 180° плунжер 6, переміщаючись вліво, відкриває робочі вікна 2 і 3' і настає другий робочий цикл, ідентичний першому, і процес повторюється. Таким чином, при безперервному обертанні колінчастого вала, повзун 5 з плунжером 6 здійснюють скануючі рухи в одній плоскості уздовж своїх взаємно-перпендикулярних осей, не співпадаючих по фазі один з одним на 90°. Ефект полягає в спрощенні конструкції за рахунок зменшення кількості деталей та габаритів гідронасоса, і як наслідок, підвищенні його надійності. Джерела інформації:: 1. SU 1569420 А1: Гидромашина. Университет дружбы народов Д.К. Грішин, О.I. Келен, А.П. Ліфанов, Ю.В. Сахаров. Заявка ФРГ №2152956 кл.59а, 32,1973. 2. Машиностроительная гидравлика. Башта Т. М… - Машиностроение, 1971. - С. 672. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Гідронасос, що містить корпус з опозитно розташованими робочими камерами; колінчастий вал в плоскості корпусу, повзун, оснащений поршнем та встановлений з можливістю взаємодії з колінчастим валом для зворотно-поступального руху відносно корпусу в напрямку, перпендикулярному руху поршнів, який відрізняється тим, що в корпусі на плоскій стінці виконані вікна для сполучення з гідролініямі підведення і відведення робочого тіла з робочими камерами, повзун виконано з прямокутним вікном і симетричними виступами та розташований в направляючих пазах корпусу з можливістю зворотно-поступального руху, а плунжер виконаний у вигляді паралелепіпеда, встановлений на шийці колінчастого вала і розташований у вікні повзуна, утворюючи дві вертикально і опозитно розташовані робочі камери у вигляді паралелепіпедів, вісь яких перпендикулярна осі направляючих пазів корпусу. 2 UA 70949 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
