Установка для очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила

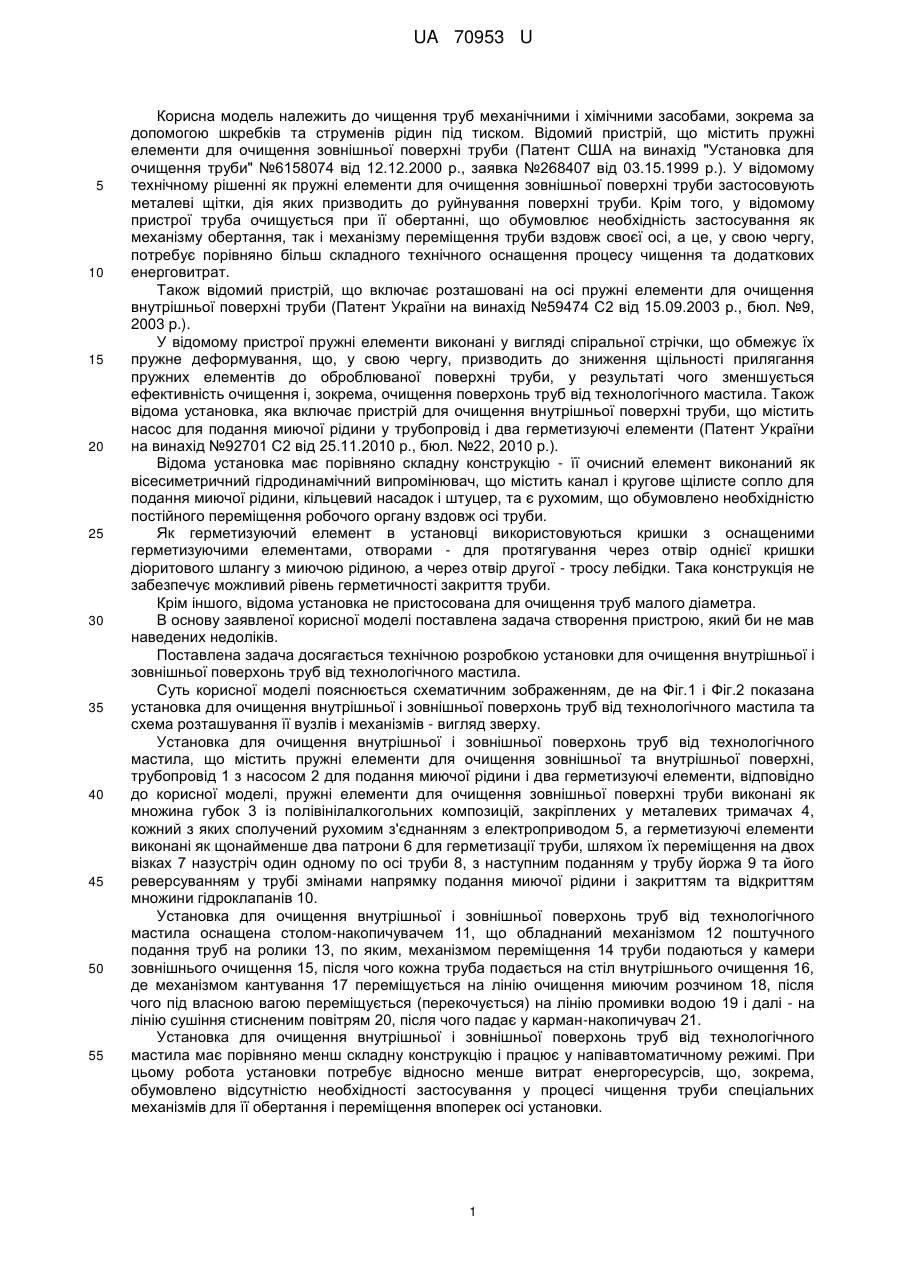

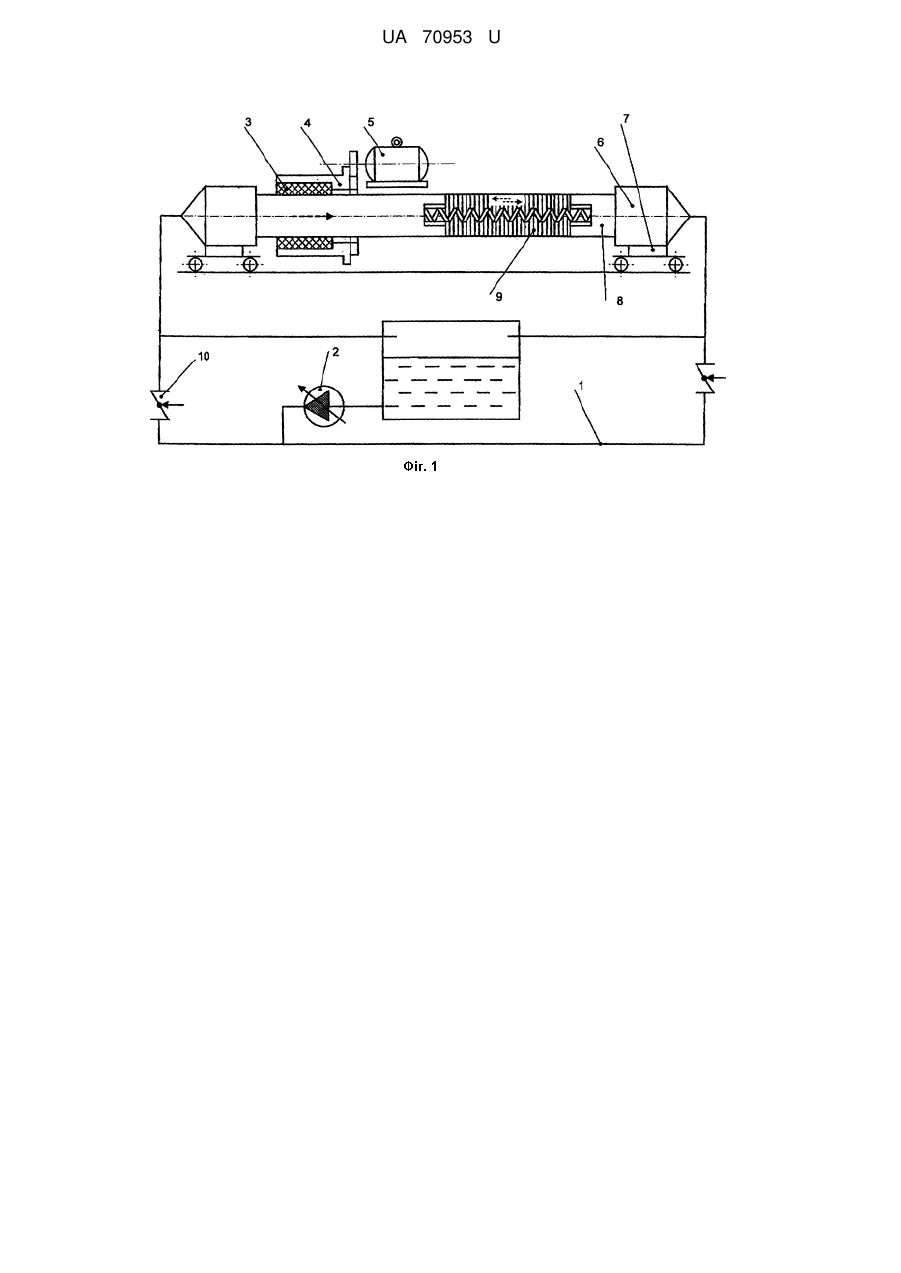

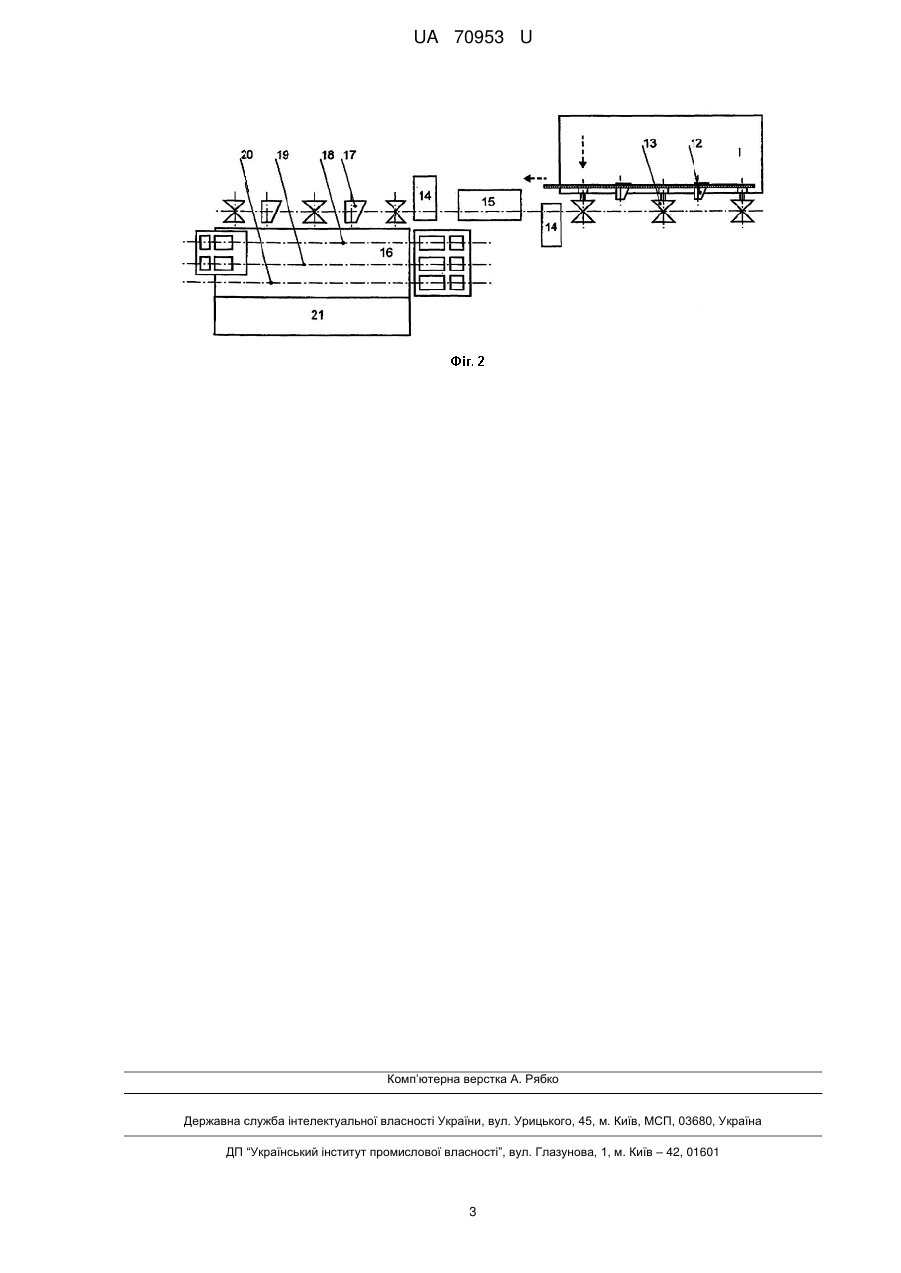

Реферат: Установка для очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила містить пружні елементи для очищення зовнішньої та внутрішньої поверхонь, трубопровід з насосом для подання миючої рідини і два герметизуючі елементи. Пружні елементи для очищення зовнішньої поверхні труби виконані як множина губок із полівінілалкогольних композицій, закріплених у металевих тримачах, кожний з яких сполучений рухомим з'єднанням з електроприводом, а герметизуючі елементи виконані як щонайменше два патрони для герметизації труби. UA 70953 U (12) UA 70953 U UA 70953 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до чищення труб механічними і хімічними засобами, зокрема за допомогою шкребків та струменів рідин під тиском. Відомий пристрій, що містить пружні елементи для очищення зовнішньої поверхні труби (Патент США на винахід "Установка для очищення труби" №6158074 від 12.12.2000 p., заявка №268407 від 03.15.1999 p.). У відомому технічному рішенні як пружні елементи для очищення зовнішньої поверхні труби застосовують металеві щітки, дія яких призводить до руйнування поверхні труби. Крім того, у відомому пристрої труба очищується при її обертанні, що обумовлює необхідність застосування як механізму обертання, так і механізму переміщення труби вздовж своєї осі, а це, у свою чергу, потребує порівняно більш складного технічного оснащення процесу чищення та додаткових енерговитрат. Також відомий пристрій, що включає розташовані на осі пружні елементи для очищення внутрішньої поверхні труби (Патент України на винахід №59474 С2 від 15.09.2003 р., бюл. №9, 2003 p.). У відомому пристрої пружні елементи виконані у вигляді спіральної стрічки, що обмежує їх пружне деформування, що, у свою чергу, призводить до зниження щільності прилягання пружних елементів до оброблюваної поверхні труби, у результаті чого зменшується ефективність очищення і, зокрема, очищення поверхонь труб від технологічного мастила. Також відома установка, яка включає пристрій для очищення внутрішньої поверхні труби, що містить насос для подання миючої рідини у трубопровід і два герметизуючі елементи (Патент України на винахід №92701 С2 від 25.11.2010 р., бюл. №22, 2010 р.). Відома установка має порівняно складну конструкцію - її очисний елемент виконаний як вісесиметричний гідродинамічний випромінювач, що містить канал і кругове щілисте сопло для подання миючої рідини, кільцевий насадок і штуцер, та є рухомим, що обумовлено необхідністю постійного переміщення робочого органу вздовж осі труби. Як герметизуючий елемент в установці використовуються кришки з оснащеними герметизуючими елементами, отворами - для протягування через отвір однієї кришки діоритового шлангу з миючою рідиною, а через отвір другої - тросу лебідки. Така конструкція не забезпечує можливий рівень герметичності закриття труби. Крім іншого, відома установка не пристосована для очищення труб малого діаметра. В основу заявленої корисної моделі поставлена задача створення пристрою, який би не мав наведених недоліків. Поставлена задача досягається технічною розробкою установки для очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила. Суть корисної моделі пояснюється схематичним зображенням, де на Фіг.1 і Фіг.2 показана установка для очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила та схема розташування її вузлів і механізмів - вигляд зверху. Установка для очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила, що містить пружні елементи для очищення зовнішньої та внутрішньої поверхні, трубопровід 1 з насосом 2 для подання миючої рідини і два герметизуючі елементи, відповідно до корисної моделі, пружні елементи для очищення зовнішньої поверхні труби виконані як множина губок 3 із полівінілалкогольних композицій, закріплених у металевих тримачах 4, кожний з яких сполучений рухомим з'єднанням з електроприводом 5, а герметизуючі елементи виконані як щонайменше два патрони 6 для герметизації труби, шляхом їх переміщення на двох візках 7 назустріч один одному по осі труби 8, з наступним поданням у трубу йоржа 9 та його реверсуванням у трубі змінами напрямку подання миючої рідини і закриттям та відкриттям множини гідроклапанів 10. Установка для очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила оснащена столом-накопичувачем 11, що обладнаний механізмом 12 поштучного подання труб на ролики 13, по яким, механізмом переміщення 14 труби подаються у камери зовнішнього очищення 15, після чого кожна труба подається на стіл внутрішнього очищення 16, де механізмом кантування 17 переміщується на лінію очищення миючим розчином 18, після чого під власною вагою переміщується (перекочується) на лінію промивки водою 19 і далі - на лінію сушіння стисненим повітрям 20, після чого падає у карман-накопичувач 21. Установка для очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила має порівняно менш складну конструкцію і працює у напівавтоматичному режимі. При цьому робота установки потребує відносно менше витрат енергоресурсів, що, зокрема, обумовлено відсутністю необхідності застосування у процесі чищення труби спеціальних механізмів для її обертання і переміщення впоперек осі установки. 1 UA 70953 U 5 10 15 20 25 30 35 Установка забезпечує безперервність технологічного процесу високоякісного очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила, у тому числі, труб малого діаметра. Застосування як пружних очищувальних елементів губок із полівінилалкогольних композицій та йоржа забезпечує ефективність чищення труб без будь-якого руйнування їх внутрішньої та зовнішньої поверхонь. Також установка забезпечує надійну герметичність очищуваної труби у процесі чищення, що досягається застосуванням герметизуючих гумових кілець і пневмоциліндрів. Фігури креслення: Фіг.1 - схематичне зображення установки для очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила; Фіг.2 - схема розташування вузлів і механізмів установки для очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила, вигляд зверху, де: 1 - трубопровід; 2 - насос; 3 - губка; 4 - тримач; 5 - електропривід; 6 - патрон; 7 - візок; 8 труба; 9 - йорж; 10 - гідроклапан; 11 - стіл-накопичувач; 12 - механізм поштучного подання труб; 13 - ролик; 14 - механізм переміщення; 15 - камера зовнішнього очищення; 16 - стіл внутрішнього очищення; 17 - механізм кантування; 18 - лінія очищення миючим розчином; 19 лінія промивки водою; 20 - лінія сушіння стисненим повітрям; 21 - карман-накопичувач. Установка для очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила може застосовуватися на виробництві труб із нержавіючої сталі, зокрема, довгомірних і труб малого та середнього діаметра. Установка може бути виготовлена на будь-якому машинобудівному виробництві із застосуванням стандартних деталей і механізмів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Установка для очищення внутрішньої і зовнішньої поверхонь труб від технологічного мастила, що містить пружні елементи для очищення зовнішньої та внутрішньої поверхонь, трубопровід з насосом для подання миючої рідини і два герметизуючі елементи, яка відрізняється тим, що пружні елементи для очищення зовнішньої поверхні труби виконані як множина губок із полівінілалкогольних композицій, закріплених у металевих тримачах, кожний з яких сполучений рухомим з'єднанням з електроприводом, а герметизуючі елементи виконані як щонайменше два патрони для герметизації труби, шляхом їх переміщення на двох візках назустріч один одному по осі труби, з наступним поданням у трубу йоржа та його реверсуванням у трубі змінами напрямку подання миючої рідини і закриттям та відкриттям множини гідроклапанів. 2 UA 70953 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
