Пристрій для зчитування інформації з профільного металевого носія

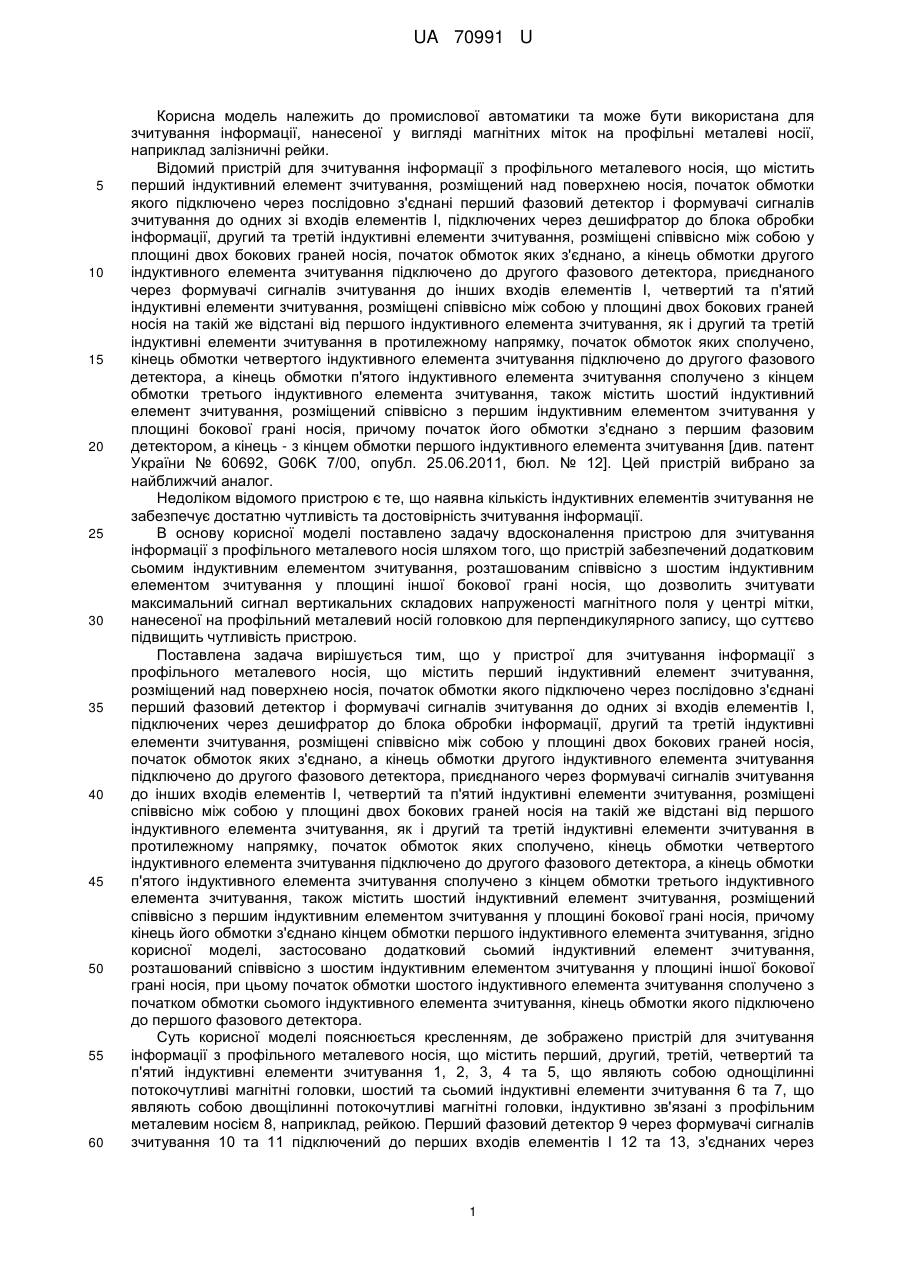

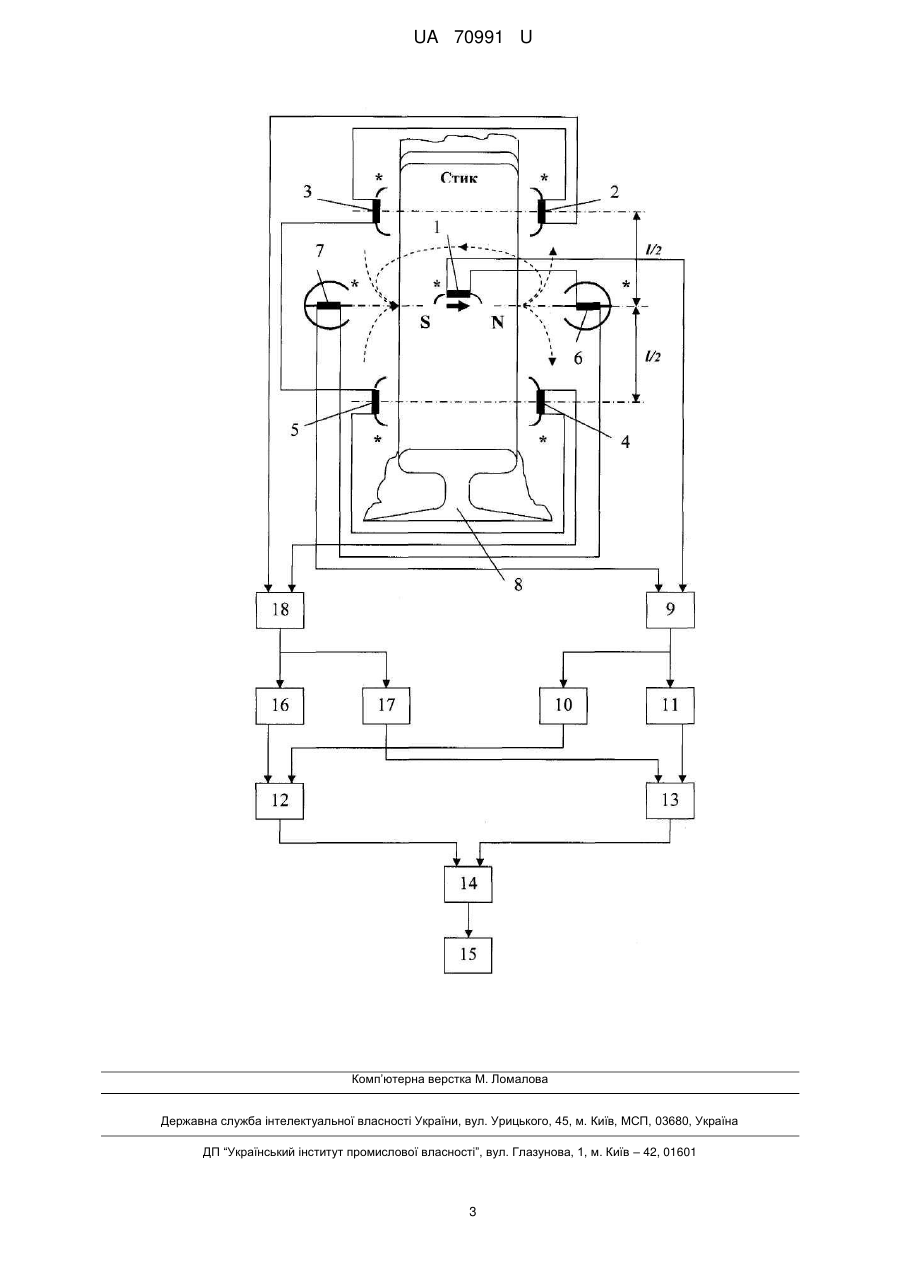

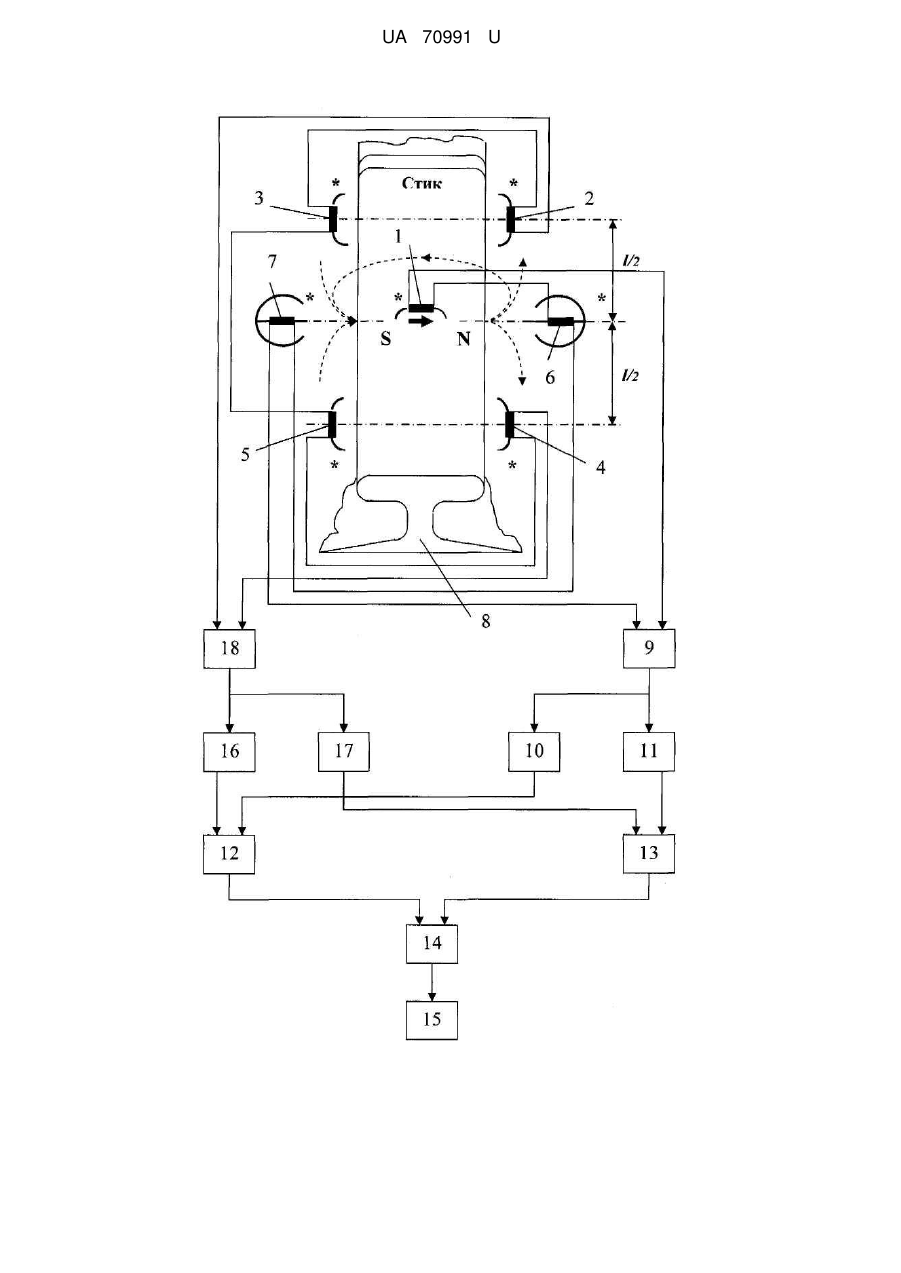

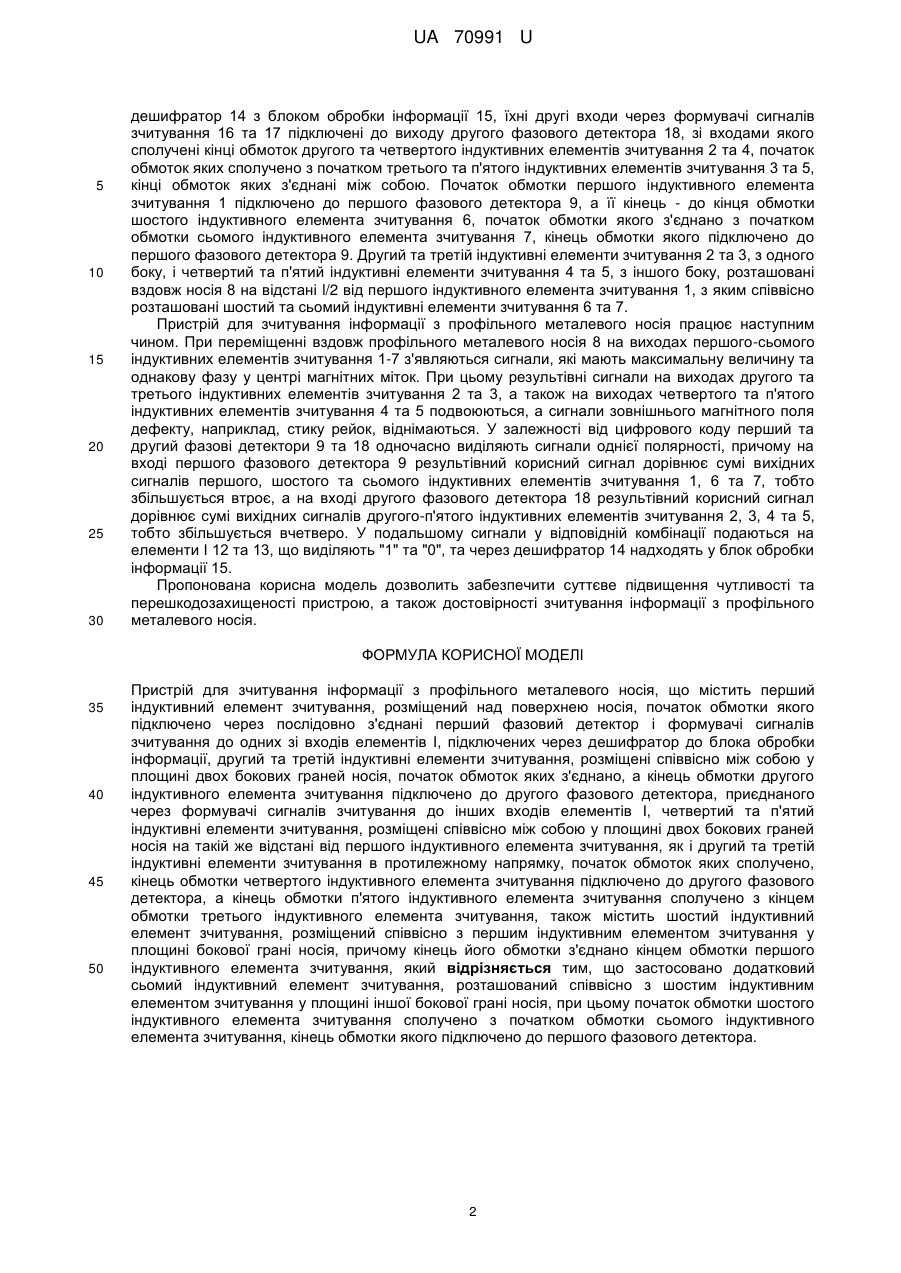

Реферат: UA 70991 U UA 70991 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до промислової автоматики та може бути використана для зчитування інформації, нанесеної у вигляді магнітних міток на профільні металеві носії, наприклад залізничні рейки. Відомий пристрій для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, початок обмотки якого підключено через послідовно з'єднані перший фазовий детектор і формувачі сигналів зчитування до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія, початок обмоток яких з'єднано, а кінець обмотки другого індуктивного елемента зчитування підключено до другого фазового детектора, приєднаного через формувачі сигналів зчитування до інших входів елементів І, четвертий та п'ятий індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія на такій же відстані від першого індуктивного елемента зчитування, як і другий та третій індуктивні елементи зчитування в протилежному напрямку, початок обмоток яких сполучено, кінець обмотки четвертого індуктивного елемента зчитування підключено до другого фазового детектора, а кінець обмотки п'ятого індуктивного елемента зчитування сполучено з кінцем обмотки третього індуктивного елемента зчитування, також містить шостий індуктивний елемент зчитування, розміщений співвісно з першим індуктивним елементом зчитування у площині бокової грані носія, причому початок його обмотки з'єднано з першим фазовим детектором, а кінець - з кінцем обмотки першого індуктивного елемента зчитування [див. патент України № 60692, G06K 7/00, опубл. 25.06.2011, бюл. № 12]. Цей пристрій вибрано за найближчий аналог. Недоліком відомого пристрою є те, що наявна кількість індуктивних елементів зчитування не забезпечує достатню чутливість та достовірність зчитування інформації. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування інформації з профільного металевого носія шляхом того, що пристрій забезпечений додатковим сьомим індуктивним елементом зчитування, розташованим співвісно з шостим індуктивним елементом зчитування у площині іншої бокової грані носія, що дозволить зчитувати максимальний сигнал вертикальних складових напруженості магнітного поля у центрі мітки, нанесеної на профільний металевий носій головкою для перпендикулярного запису, що суттєво підвищить чутливість пристрою. Поставлена задача вирішується тим, що у пристрої для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, початок обмотки якого підключено через послідовно з'єднані перший фазовий детектор і формувачі сигналів зчитування до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія, початок обмоток яких з'єднано, а кінець обмотки другого індуктивного елемента зчитування підключено до другого фазового детектора, приєднаного через формувачі сигналів зчитування до інших входів елементів І, четвертий та п'ятий індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія на такій же відстані від першого індуктивного елемента зчитування, як і другий та третій індуктивні елементи зчитування в протилежному напрямку, початок обмоток яких сполучено, кінець обмотки четвертого індуктивного елемента зчитування підключено до другого фазового детектора, а кінець обмотки п'ятого індуктивного елемента зчитування сполучено з кінцем обмотки третього індуктивного елемента зчитування, також містить шостий індуктивний елемент зчитування, розміщений співвісно з першим індуктивним елементом зчитування у площині бокової грані носія, причому кінець його обмотки з'єднано кінцем обмотки першого індуктивного елемента зчитування, згідно корисної моделі, застосовано додатковий сьомий індуктивний елемент зчитування, розташований співвісно з шостим індуктивним елементом зчитування у площині іншої бокової грані носія, при цьому початок обмотки шостого індуктивного елемента зчитування сполучено з початком обмотки сьомого індуктивного елемента зчитування, кінець обмотки якого підключено до першого фазового детектора. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з профільного металевого носія, що містить перший, другий, третій, четвертий та п'ятий індуктивні елементи зчитування 1, 2, 3, 4 та 5, що являють собою однощілинні потокочутливі магнітні головки, шостий та сьомий індуктивні елементи зчитування 6 та 7, що являють собою двощілинні потокочутливі магнітні головки, індуктивно зв'язані з профільним металевим носієм 8, наприклад, рейкою. Перший фазовий детектор 9 через формувачі сигналів зчитування 10 та 11 підключений до перших входів елементів І 12 та 13, з'єднаних через 1 UA 70991 U 5 10 15 20 25 30 дешифратор 14 з блоком обробки інформації 15, їхні другі входи через формувачі сигналів зчитування 16 та 17 підключені до виходу другого фазового детектора 18, зі входами якого сполучені кінці обмоток другого та четвертого індуктивних елементів зчитування 2 та 4, початок обмоток яких сполучено з початком третього та п'ятого індуктивних елементів зчитування 3 та 5, кінці обмоток яких з'єднані між собою. Початок обмотки першого індуктивного елемента зчитування 1 підключено до першого фазового детектора 9, а її кінець - до кінця обмотки шостого індуктивного елемента зчитування 6, початок обмотки якого з'єднано з початком обмотки сьомого індуктивного елемента зчитування 7, кінець обмотки якого підключено до першого фазового детектора 9. Другий та третій індуктивні елементи зчитування 2 та 3, з одного боку, і четвертий та п'ятий індуктивні елементи зчитування 4 та 5, з іншого боку, розташовані вздовж носія 8 на відстані l/2 від першого індуктивного елемента зчитування 1, з яким співвісно розташовані шостий та сьомий індуктивні елементи зчитування 6 та 7. Пристрій для зчитування інформації з профільного металевого носія працює наступним чином. При переміщенні вздовж профільного металевого носія 8 на виходах першого-сьомого індуктивних елементів зчитування 1-7 з'являються сигнали, які мають максимальну величину та однакову фазу у центрі магнітних міток. При цьому результівні сигнали на виходах другого та третього індуктивних елементів зчитування 2 та 3, а також на виходах четвертого та п'ятого індуктивних елементів зчитування 4 та 5 подвоюються, а сигнали зовнішнього магнітного поля дефекту, наприклад, стику рейок, віднімаються. У залежності від цифрового коду перший та другий фазові детектори 9 та 18 одночасно виділяють сигнали однієї полярності, причому на вході першого фазового детектора 9 результівний корисний сигнал дорівнює сумі вихідних сигналів першого, шостого та сьомого індуктивних елементів зчитування 1, 6 та 7, тобто збільшується втроє, а на вході другого фазового детектора 18 результівний корисний сигнал дорівнює сумі вихідних сигналів другого-п'ятого індуктивних елементів зчитування 2, 3, 4 та 5, тобто збільшується вчетверо. У подальшому сигнали у відповідній комбінації подаються на елементи І 12 та 13, що виділяють "1" та "0", та через дешифратор 14 надходять у блок обробки інформації 15. Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості та перешкодозахищеності пристрою, а також достовірності зчитування інформації з профільного металевого носія. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Пристрій для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, початок обмотки якого підключено через послідовно з'єднані перший фазовий детектор і формувачі сигналів зчитування до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія, початок обмоток яких з'єднано, а кінець обмотки другого індуктивного елемента зчитування підключено до другого фазового детектора, приєднаного через формувачі сигналів зчитування до інших входів елементів І, четвертий та п'ятий індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія на такій же відстані від першого індуктивного елемента зчитування, як і другий та третій індуктивні елементи зчитування в протилежному напрямку, початок обмоток яких сполучено, кінець обмотки четвертого індуктивного елемента зчитування підключено до другого фазового детектора, а кінець обмотки п'ятого індуктивного елемента зчитування сполучено з кінцем обмотки третього індуктивного елемента зчитування, також містить шостий індуктивний елемент зчитування, розміщенийспіввісно з першим індуктивним елементом зчитування у площині бокової грані носія, причому кінець його обмотки з'єднано кінцем обмотки першого індуктивного елемента зчитування, який відрізняється тим, що застосовано додатковий сьомий індуктивний елемент зчитування, розташований співвісно з шостим індуктивним елементом зчитування у площині іншої бокової грані носія, при цьому початок обмотки шостого індуктивного елемента зчитування сполучено з початком обмотки сьомого індуктивного елемента зчитування, кінець обмотки якого підключено до першого фазового детектора. 2 UA 70991 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
