Сепаратор подрібненої деревини

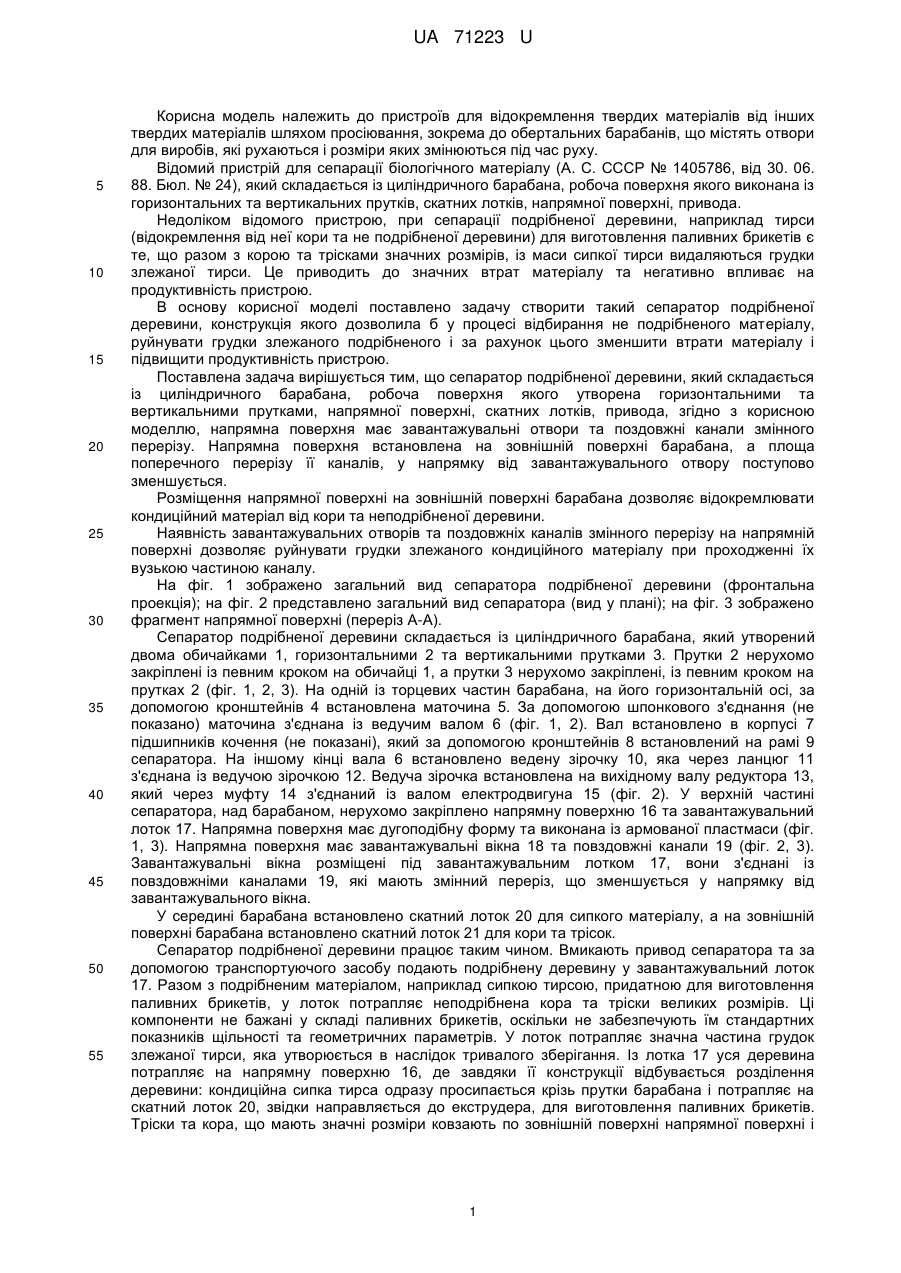

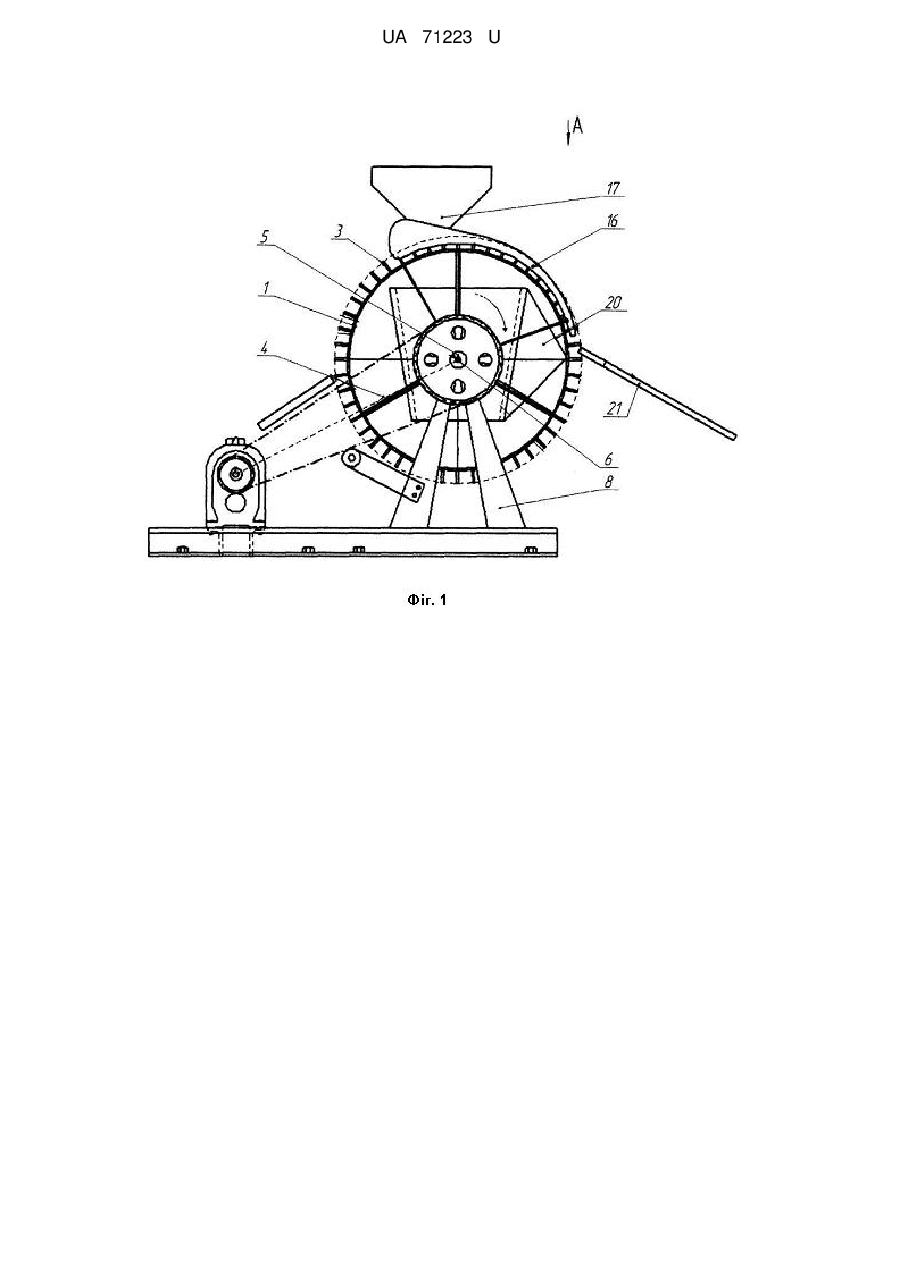

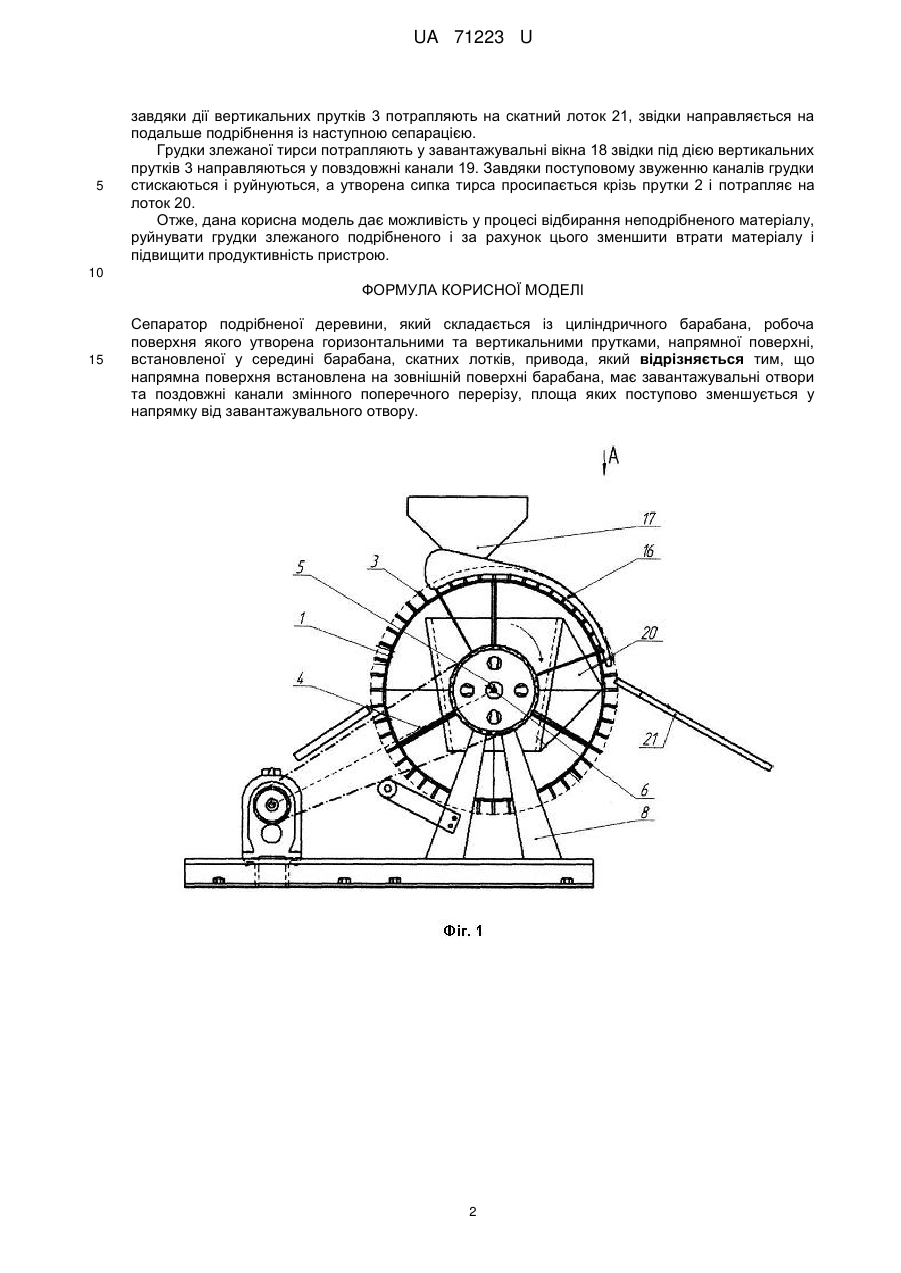

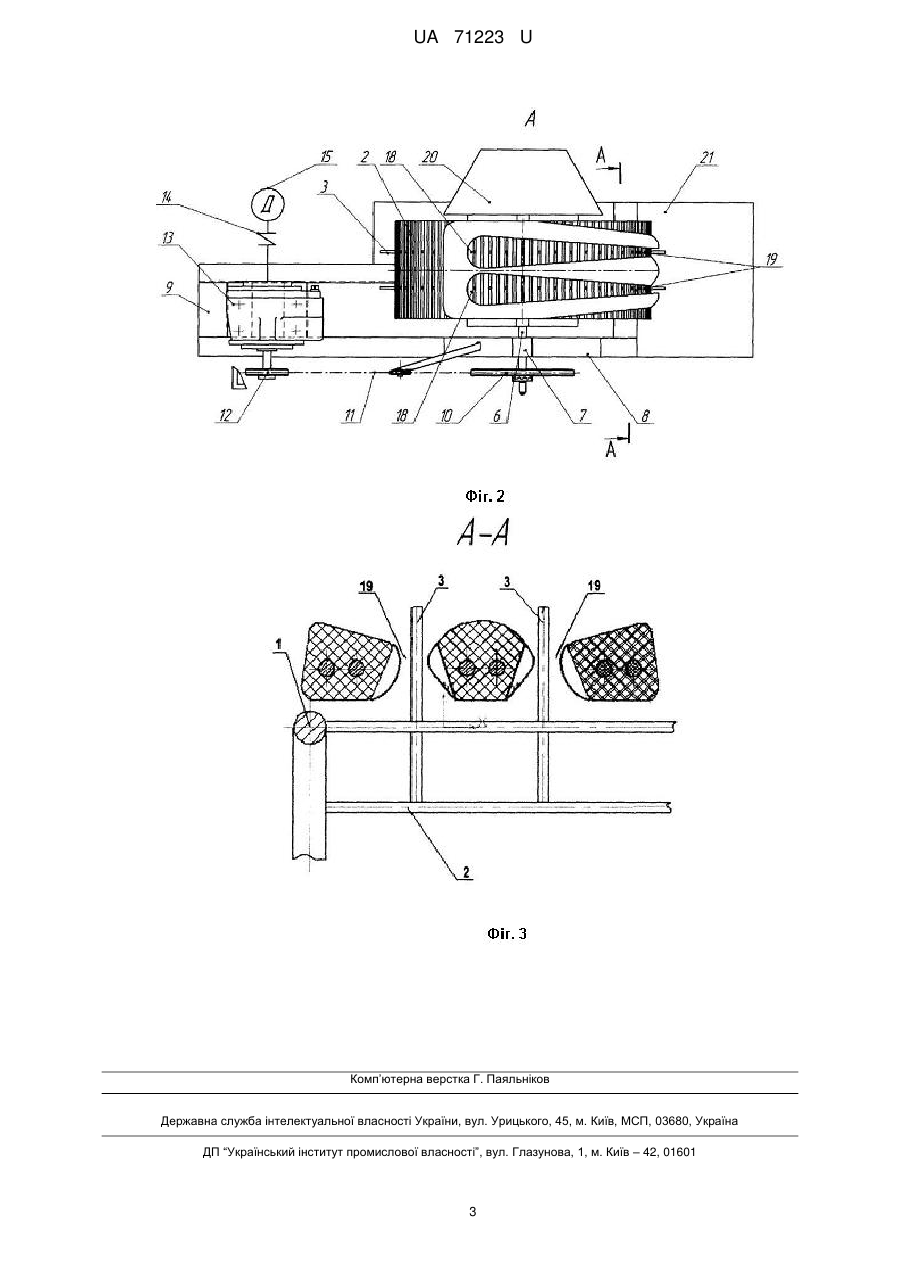

Реферат: Сепаратор подрібненої деревини складається із циліндричного барабана, робоча поверхня якого утворена горизонтальними та вертикальними прутками, напрямної поверхні, встановленої у середині барабана, скатних лотків, привода. Напрямна поверхня встановлена на зовнішній поверхні барабана, має завантажувальні отвори та поздовжні канали змінного поперечного перерізу, площа яких поступово зменшується у напрямку від завантажувального отвору. UA 71223 U (54) СЕПАРАТОР ПОДРІБНЕНОЇ ДЕРЕВИНИ UA 71223 U UA 71223 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для відокремлення твердих матеріалів від інших твердих матеріалів шляхом просіювання, зокрема до обертальних барабанів, що містять отвори для виробів, які рухаються і розміри яких змінюються під час руху. Відомий пристрій для сепарації біологічного матеріалу (А. С. СССР № 1405786, від 30. 06. 88. Бюл. № 24), який складається із циліндричного барабана, робоча поверхня якого виконана із горизонтальних та вертикальних прутків, скатних лотків, напрямної поверхні, привода. Недоліком відомого пристрою, при сепарації подрібненої деревини, наприклад тирси (відокремлення від неї кори та не подрібненої деревини) для виготовлення паливних брикетів є те, що разом з корою та трісками значних розмірів, із маси сипкої тирси видаляються грудки злежаної тирси. Це приводить до значних втрат матеріалу та негативно впливає на продуктивність пристрою. В основу корисної моделі поставлено задачу створити такий сепаратор подрібненої деревини, конструкція якого дозволила б у процесі відбирання не подрібненого матеріалу, руйнувати грудки злежаного подрібненого і за рахунок цього зменшити втрати матеріалу і підвищити продуктивність пристрою. Поставлена задача вирішується тим, що сепаратор подрібненої деревини, який складається із циліндричного барабана, робоча поверхня якого утворена горизонтальними та вертикальними прутками, напрямної поверхні, скатних лотків, привода, згідно з корисною моделлю, напрямна поверхня має завантажувальні отвори та поздовжні канали змінного перерізу. Напрямна поверхня встановлена на зовнішній поверхні барабана, а площа поперечного перерізу її каналів, у напрямку від завантажувального отвору поступово зменшується. Розміщення напрямної поверхні на зовнішній поверхні барабана дозволяє відокремлювати кондиційний матеріал від кори та неподрібненої деревини. Наявність завантажувальних отворів та поздовжніх каналів змінного перерізу на напрямній поверхні дозволяє руйнувати грудки злежаного кондиційного матеріалу при проходженні їх вузькою частиною каналу. На фіг. 1 зображено загальний вид сепаратора подрібненої деревини (фронтальна проекція); на фіг. 2 представлено загальний вид сепаратора (вид у плані); на фіг. 3 зображено фрагмент напрямної поверхні (переріз А-А). Сепаратор подрібненої деревини складається із циліндричного барабана, який утворений двома обичайками 1, горизонтальними 2 та вертикальними прутками 3. Прутки 2 нерухомо закріплені із певним кроком на обичайці 1, а прутки 3 нерухомо закріплені, із певним кроком на прутках 2 (фіг. 1, 2, 3). На одній із торцевих частин барабана, на його горизонтальній осі, за допомогою кронштейнів 4 встановлена маточина 5. За допомогою шпонкового з'єднання (не показано) маточина з'єднана із ведучим валом 6 (фіг. 1, 2). Вал встановлено в корпусі 7 підшипників кочення (не показані), який за допомогою кронштейнів 8 встановлений на рамі 9 сепаратора. На іншому кінці вала 6 встановлено ведену зірочку 10, яка через ланцюг 11 з'єднана із ведучою зірочкою 12. Ведуча зірочка встановлена на вихідному валу редуктора 13, який через муфту 14 з'єднаний із валом електродвигуна 15 (фіг. 2). У верхній частині сепаратора, над барабаном, нерухомо закріплено напрямну поверхню 16 та завантажувальний лоток 17. Напрямна поверхня має дугоподібну форму та виконана із армованої пластмаси (фіг. 1, 3). Напрямна поверхня має завантажувальні вікна 18 та повздовжні канали 19 (фіг. 2, 3). Завантажувальні вікна розміщені під завантажувальним лотком 17, вони з'єднані із повздовжніми каналами 19, які мають змінний переріз, що зменшується у напрямку від завантажувального вікна. У середині барабана встановлено скатний лоток 20 для сипкого матеріалу, а на зовнішній поверхні барабана встановлено скатний лоток 21 для кори та трісок. Сепаратор подрібненої деревини працює таким чином. Вмикають привод сепаратора та за допомогою транспортуючого засобу подають подрібнену деревину у завантажувальний лоток 17. Разом з подрібненим матеріалом, наприклад сипкою тирсою, придатною для виготовлення паливних брикетів, у лоток потрапляє неподрібнена кора та тріски великих розмірів. Ці компоненти не бажані у складі паливних брикетів, оскільки не забезпечують їм стандартних показників щільності та геометричних параметрів. У лоток потрапляє значна частина грудок злежаної тирси, яка утворюється в наслідок тривалого зберігання. Із лотка 17 уся деревина потрапляє на напрямну поверхню 16, де завдяки її конструкції відбувається розділення деревини: кондиційна сипка тирса одразу просипається крізь прутки барабана і потрапляє на скатний лоток 20, звідки направляється до екструдера, для виготовлення паливних брикетів. Тріски та кора, що мають значні розміри ковзають по зовнішній поверхні напрямної поверхні і 1 UA 71223 U 5 завдяки дії вертикальних прутків 3 потрапляють на скатний лоток 21, звідки направляється на подальше подрібнення із наступною сепарацією. Грудки злежаної тирси потрапляють у завантажувальні вікна 18 звідки під дією вертикальних прутків 3 направляються у повздовжні канали 19. Завдяки поступовому звуженню каналів грудки стискаються і руйнуються, а утворена сипка тирса просипається крізь прутки 2 і потрапляє на лоток 20. Отже, дана корисна модель дає можливість у процесі відбирання неподрібненого матеріалу, руйнувати грудки злежаного подрібненого і за рахунок цього зменшити втрати матеріалу і підвищити продуктивність пристрою. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Сепаратор подрібненої деревини, який складається із циліндричного барабана, робоча поверхня якого утворена горизонтальними та вертикальними прутками, напрямної поверхні, встановленої у середині барабана, скатних лотків, привода, який відрізняється тим, що напрямна поверхня встановлена на зовнішній поверхні барабана, має завантажувальні отвори та поздовжні канали змінного поперечного перерізу, площа яких поступово зменшується у напрямку від завантажувального отвору. 2 UA 71223 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
