Купол доменної печі

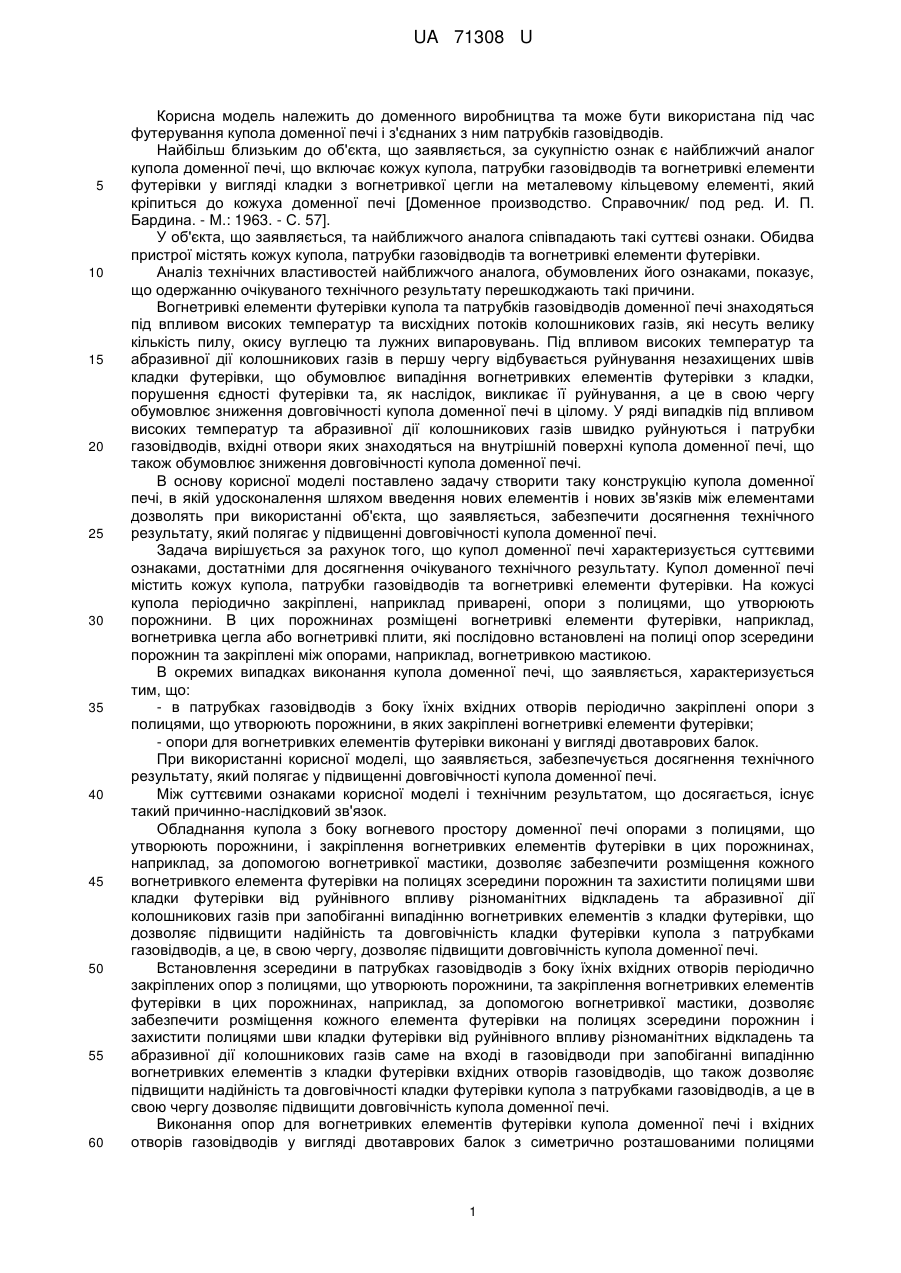

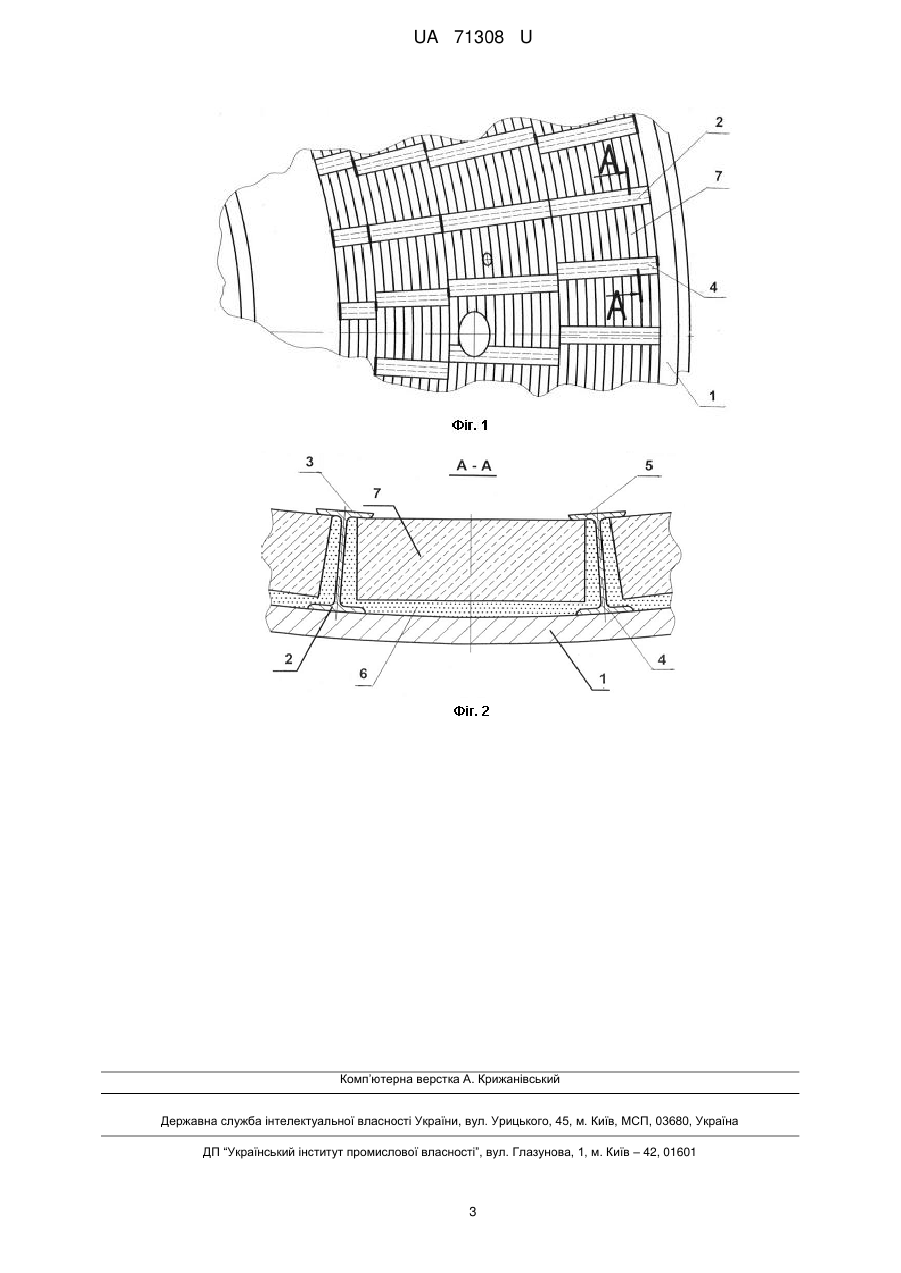

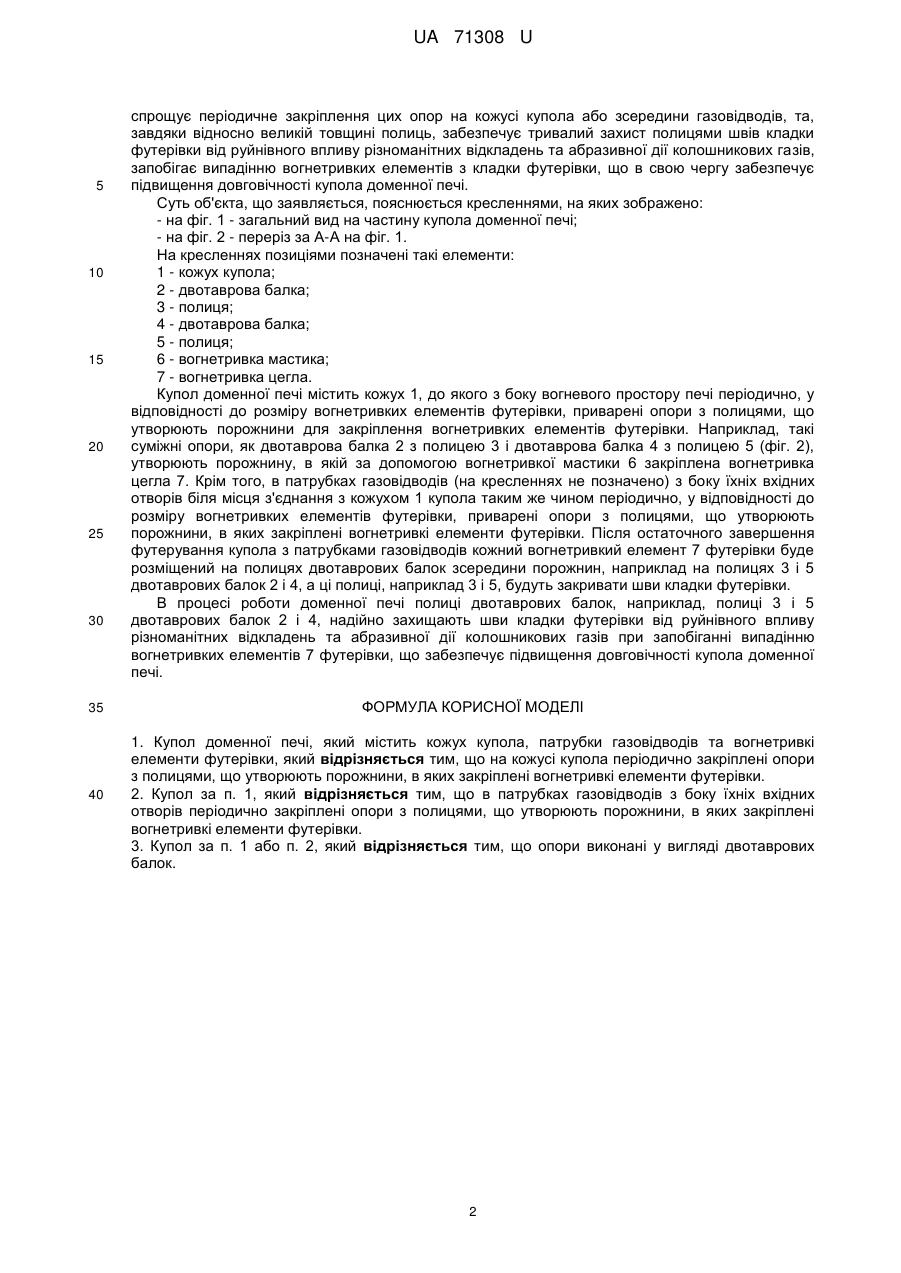

Реферат: Купол доменної печі містить кожух купола, патрубки газовідводів та вогнетривкі елементи футерівки. На кожусі купола періодично закріплені опори з полицями, що утворюють порожнини, в яких закріплені вогнетривкі елементи футерівки. UA 71308 U (12) UA 71308 U UA 71308 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до доменного виробництва та може бути використана під час футерування купола доменної печі і з'єднаних з ним патрубків газовідводів. Найбільш близьким до об'єкта, що заявляється, за сукупністю ознак є найближчий аналог купола доменної печі, що включає кожух купола, патрубки газовідводів та вогнетривкі елементи футерівки у вигляді кладки з вогнетривкої цегли на металевому кільцевому елементі, який кріпиться до кожуха доменної печі [Доменное производство. Справочник/ под ред. И. П. Бардина. - М.: 1963. - С. 57]. У об'єкта, що заявляється, та найближчого аналога співпадають такі суттєві ознаки. Обидва пристрої містять кожух купола, патрубки газовідводів та вогнетривкі елементи футерівки. Аналіз технічних властивостей найближчого аналога, обумовлених його ознаками, показує, що одержанню очікуваного технічного результату перешкоджають такі причини. Вогнетривкі елементи футерівки купола та патрубків газовідводів доменної печі знаходяться під впливом високих температур та висхідних потоків колошникових газів, які несуть велику кількість пилу, окису вуглецю та лужних випаровувань. Під впливом високих температур та абразивної дії колошникових газів в першу чергу відбувається руйнування незахищених швів кладки футерівки, що обумовлює випадіння вогнетривких елементів футерівки з кладки, порушення єдності футерівки та, як наслідок, викликає її руйнування, а це в свою чергу обумовлює зниження довговічності купола доменної печі в цілому. У ряді випадків під впливом високих температур та абразивної дії колошникових газів швидко руйнуються і патрубки газовідводів, вхідні отвори яких знаходяться на внутрішній поверхні купола доменної печі, що також обумовлює зниження довговічності купола доменної печі. В основу корисної моделі поставлено задачу створити таку конструкцію купола доменної печі, в якій удосконалення шляхом введення нових елементів і нових зв'язків між елементами дозволять при використанні об'єкта, що заявляється, забезпечити досягнення технічного результату, який полягає у підвищенні довговічності купола доменної печі. Задача вирішується за рахунок того, що купол доменної печі характеризується суттєвими ознаками, достатніми для досягнення очікуваного технічного результату. Купол доменної печі містить кожух купола, патрубки газовідводів та вогнетривкі елементи футерівки. На кожусі купола періодично закріплені, наприклад приварені, опори з полицями, що утворюють порожнини. В цих порожнинах розміщені вогнетривкі елементи футерівки, наприклад, вогнетривка цегла або вогнетривкі плити, які послідовно встановлені на полиці опор зсередини порожнин та закріплені між опорами, наприклад, вогнетривкою мастикою. В окремих випадках виконання купола доменної печі, що заявляється, характеризується тим, що: - в патрубках газовідводів з боку їхніх вхідних отворів періодично закріплені опори з полицями, що утворюють порожнини, в яких закріплені вогнетривкі елементи футерівки; - опори для вогнетривких елементів футерівки виконані у вигляді двотаврових балок. При використанні корисної моделі, що заявляється, забезпечується досягнення технічного результату, який полягає у підвищенні довговічності купола доменної печі. Між суттєвими ознаками корисної моделі і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Обладнання купола з боку вогневого простору доменної печі опорами з полицями, що утворюють порожнини, і закріплення вогнетривких елементів футерівки в цих порожнинах, наприклад, за допомогою вогнетривкої мастики, дозволяє забезпечити розміщення кожного вогнетривкого елемента футерівки на полицях зсередини порожнин та захистити полицями шви кладки футерівки від руйнівного впливу різноманітних відкладень та абразивної дії колошникових газів при запобіганні випадінню вогнетривких елементів з кладки футерівки, що дозволяє підвищити надійність та довговічність кладки футерівки купола з патрубками газовідводів, а це, в свою чергу, дозволяє підвищити довговічність купола доменної печі. Встановлення зсередини в патрубках газовідводів з боку їхніх вхідних отворів періодично закріплених опор з полицями, що утворюють порожнини, та закріплення вогнетривких елементів футерівки в цих порожнинах, наприклад, за допомогою вогнетривкої мастики, дозволяє забезпечити розміщення кожного елемента футерівки на полицях зсередини порожнин і захистити полицями шви кладки футерівки від руйнівного впливу різноманітних відкладень та абразивної дії колошникових газів саме на вході в газовідводи при запобіганні випадінню вогнетривких елементів з кладки футерівки вхідних отворів газовідводів, що також дозволяє підвищити надійність та довговічності кладки футерівки купола з патрубками газовідводів, а це в свою чергу дозволяє підвищити довговічність купола доменної печі. Виконання опор для вогнетривких елементів футерівки купола доменної печі і вхідних отворів газовідводів у вигляді двотаврових балок з симетрично розташованими полицями 1 UA 71308 U 5 10 15 20 25 30 35 40 спрощує періодичне закріплення цих опор на кожусі купола або зсередини газовідводів, та, завдяки відносно великій товщині полиць, забезпечує тривалий захист полицями швів кладки футерівки від руйнівного впливу різноманітних відкладень та абразивної дії колошникових газів, запобігає випадінню вогнетривких елементів з кладки футерівки, що в свою чергу забезпечує підвищення довговічності купола доменної печі. Суть об'єкта, що заявляється, пояснюється кресленнями, на яких зображено: - на фіг. 1 - загальний вид на частину купола доменної печі; - на фіг. 2 - переріз за А-А на фіг. 1. На кресленнях позиціями позначені такі елементи: 1 - кожух купола; 2 - двотаврова балка; 3 - полиця; 4 - двотаврова балка; 5 - полиця; 6 - вогнетривка мастика; 7 - вогнетривка цегла. Купол доменної печі містить кожух 1, до якого з боку вогневого простору печі періодично, у відповідності до розміру вогнетривких елементів футерівки, приварені опори з полицями, що утворюють порожнини для закріплення вогнетривких елементів футерівки. Наприклад, такі суміжні опори, як двотаврова балка 2 з полицею 3 і двотаврова балка 4 з полицею 5 (фіг. 2), утворюють порожнину, в якій за допомогою вогнетривкої мастики 6 закріплена вогнетривка цегла 7. Крім того, в патрубках газовідводів (на кресленнях не позначено) з боку їхніх вхідних отворів біля місця з'єднання з кожухом 1 купола таким же чином періодично, у відповідності до розміру вогнетривких елементів футерівки, приварені опори з полицями, що утворюють порожнини, в яких закріплені вогнетривкі елементи футерівки. Після остаточного завершення футерування купола з патрубками газовідводів кожний вогнетривкий елемент 7 футерівки буде розміщений на полицях двотаврових балок зсередини порожнин, наприклад на полицях 3 і 5 двотаврових балок 2 і 4, а ці полиці, наприклад 3 і 5, будуть закривати шви кладки футерівки. В процесі роботи доменної печі полиці двотаврових балок, наприклад, полиці 3 і 5 двотаврових балок 2 і 4, надійно захищають шви кладки футерівки від руйнівного впливу різноманітних відкладень та абразивної дії колошникових газів при запобіганні випадінню вогнетривких елементів 7 футерівки, що забезпечує підвищення довговічності купола доменної печі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Купол доменної печі, який містить кожух купола, патрубки газовідводів та вогнетривкі елементи футерівки, який відрізняється тим, що на кожусі купола періодично закріплені опори з полицями, що утворюють порожнини, в яких закріплені вогнетривкі елементи футерівки. 2. Купол за п. 1, який відрізняється тим, що в патрубках газовідводів з боку їхніх вхідних отворів періодично закріплені опори з полицями, що утворюють порожнини, в яких закріплені вогнетривкі елементи футерівки. 3. Купол за п. 1 або п. 2, який відрізняється тим, що опори виконані у вигляді двотаврових балок. 2 UA 71308 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
