Пристрій для цифрового магнітного запису на масивний носій

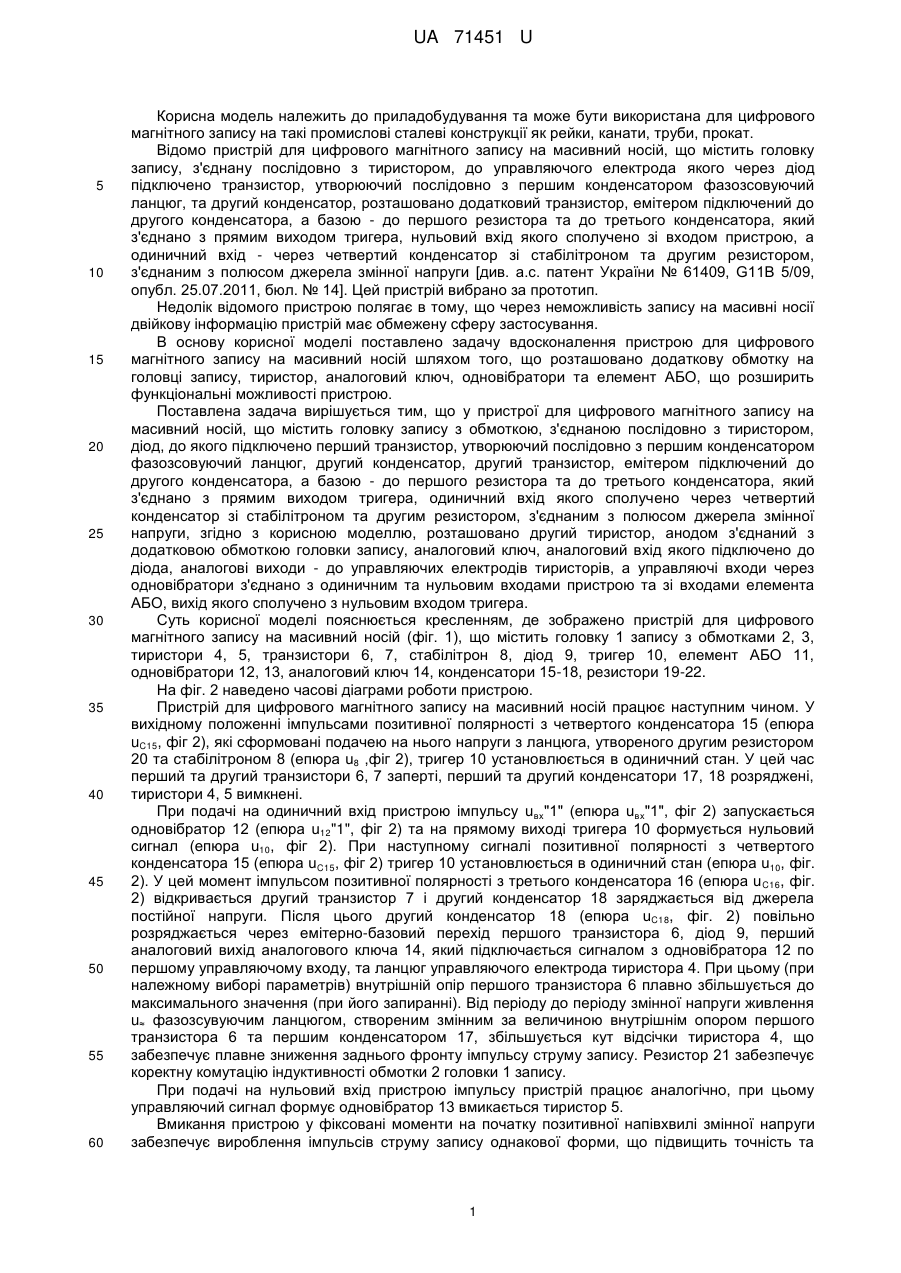

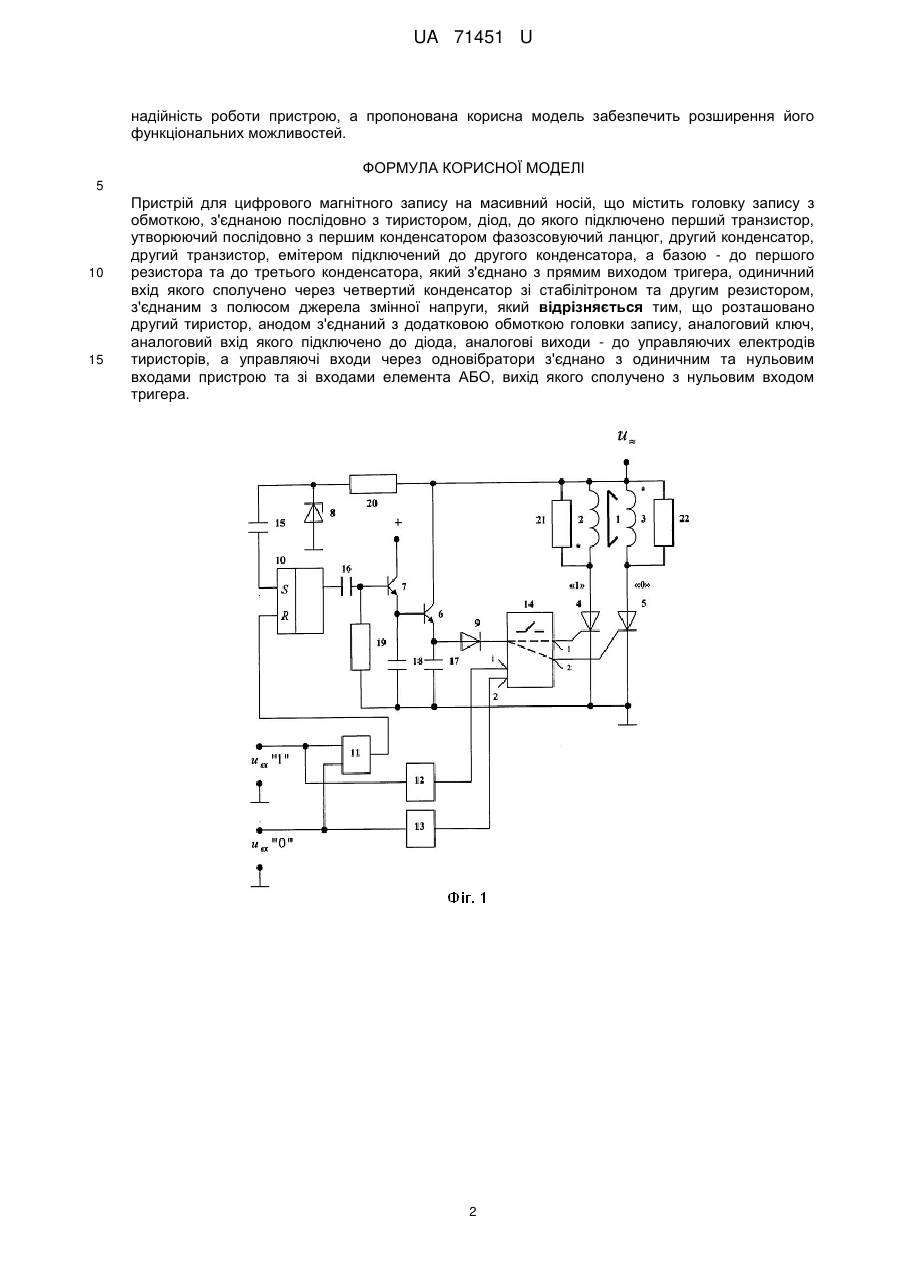

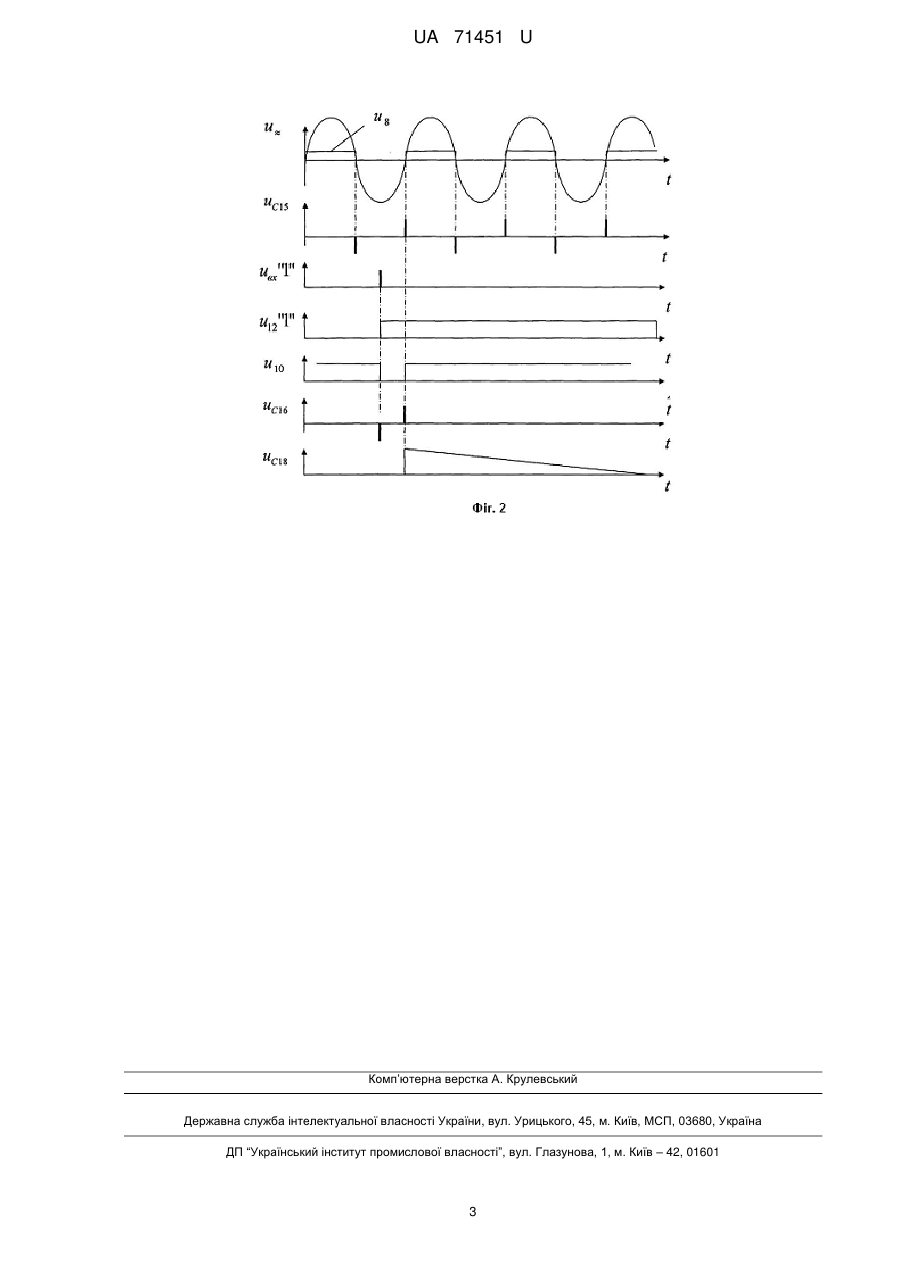

Реферат: UA 71451 U UA 71451 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування та може бути використана для цифрового магнітного запису на такі промислові сталеві конструкції як рейки, канати, труби, прокат. Відомо пристрій для цифрового магнітного запису на масивний носій, що містить головку запису, з'єднану послідовно з тиристором, до управляючого електрода якого через діод підключено транзистор, утворюючий послідовно з першим конденсатором фазозсовуючий ланцюг, та другий конденсатор, розташовано додатковий транзистор, емітером підключений до другого конденсатора, а базою - до першого резистора та до третього конденсатора, який з'єднано з прямим виходом тригера, нульовий вхід якого сполучено зі входом пристрою, а одиничний вхід - через четвертий конденсатор зі стабілітроном та другим резистором, з'єднаним з полюсом джерела змінної напруги [див. а.с. патент України № 61409, G11В 5/09, опубл. 25.07.2011, бюл. № 14]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що через неможливість запису на масивні носії двійкову інформацію пристрій має обмежену сферу застосування. В основу корисної моделі поставлено задачу вдосконалення пристрою для цифрового магнітного запису на масивний носій шляхом того, що розташовано додаткову обмотку на головці запису, тиристор, аналоговий ключ, одновібратори та елемент АБО, що розширить функціональні можливості пристрою. Поставлена задача вирішується тим, що у пристрої для цифрового магнітного запису на масивний носій, що містить головку запису з обмоткою, з'єднаною послідовно з тиристором, діод, до якого підключено перший транзистор, утворюючий послідовно з першим конденсатором фазозсовуючий ланцюг, другий конденсатор, другий транзистор, емітером підключений до другого конденсатора, а базою - до першого резистора та до третього конденсатора, який з'єднано з прямим виходом тригера, одиничний вхід якого сполучено через четвертий конденсатор зі стабілітроном та другим резистором, з'єднаним з полюсом джерела змінної напруги, згідно з корисною моделлю, розташовано другий тиристор, анодом з'єднаний з додатковою обмоткою головки запису, аналоговий ключ, аналоговий вхід якого підключено до діода, аналогові виходи - до управляючих електродів тиристорів, а управляючі входи через одновібратори з'єднано з одиничним та нульовим входами пристрою та зі входами елемента АБО, вихід якого сполучено з нульовим входом тригера. Суть корисної моделі пояснюється кресленням, де зображено пристрій для цифрового магнітного запису на масивний носій (фіг. 1), що містить головку 1 запису з обмотками 2, 3, тиристори 4, 5, транзистори 6, 7, стабілітрон 8, діод 9, тригер 10, елемент АБО 11, одновібратори 12, 13, аналоговий ключ 14, конденсатори 15-18, резистори 19-22. На фіг. 2 наведено часові діаграми роботи пристрою. Пристрій для цифрового магнітного запису на масивний носій працює наступним чином. У вихідному положенні імпульсами позитивної полярності з четвертого конденсатора 15 (епюра uC15, фіг 2), які сформовані подачею на нього напруги з ланцюга, утвореного другим резистором 20 та стабілітроном 8 (епюра u8 ,фіг 2), тригер 10 установлюється в одиничний стан. У цей час перший та другий транзистори 6, 7 заперті, перший та другий конденсатори 17, 18 розряджені, тиристори 4, 5 вимкнені. При подачі на одиничний вхід пристрою імпульсу uвх"1" (епюра uвх"1", фіг 2) запускається одновібратор 12 (епюра u12"1", фіг 2) та на прямому виході тригера 10 формується нульовий сигнал (епюра u10, фіг 2). При наступному сигналі позитивної полярності з четвертого конденсатора 15 (епюра uC15, фіг 2) тригер 10 установлюється в одиничний стан (епюра u10, фіг. 2). У цей момент імпульсом позитивної полярності з третього конденсатора 16 (епюра u C16, фіг. 2) відкривається другий транзистор 7 і другий конденсатор 18 заряджається від джерела постійної напруги. Після цього другий конденсатор 18 (епюра uC18, фіг. 2) повільно розряджається через емітерно-базовий перехід першого транзистора 6, діод 9, перший аналоговий вихід аналогового ключа 14, який підключається сигналом з одновібратора 12 по першому управляючому входу, та ланцюг управляючого електрода тиристора 4. При цьому (при належному виборі параметрів) внутрішній опір першого транзистора 6 плавно збільшується до максимального значення (при його запиранні). Від періоду до періоду змінної напруги живлення u≈ фазозсувуючим ланцюгом, створеним змінним за величиною внутрішнім опором першого транзистора 6 та першим конденсатором 17, збільшується кут відсічки тиристора 4, що забезпечує плавне зниження заднього фронту імпульсу струму запису. Резистор 21 забезпечує коректну комутацію індуктивності обмотки 2 головки 1 запису. При подачі на нульовий вхід пристрою імпульсу пристрій працює аналогічно, при цьому управляючий сигнал формує одновібратор 13 вмикається тиристор 5. Вмикання пристрою у фіксовані моменти на початку позитивної напівхвилі змінної напруги забезпечує вироблення імпульсів струму запису однакової форми, що підвищить точність та 1 UA 71451 U надійність роботи пристрою, а пропонована корисна модель забезпечить розширення його функціональних можливостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Пристрій для цифрового магнітного запису на масивний носій, що містить головку запису з обмоткою, з'єднаною послідовно з тиристором, діод, до якого підключено перший транзистор, утворюючий послідовно з першим конденсатором фазозсовуючий ланцюг, другий конденсатор, другий транзистор, емітером підключений до другого конденсатора, а базою - до першого резистора та до третього конденсатора, який з'єднано з прямим виходом тригера, одиничний вхід якого сполучено через четвертий конденсатор зі стабілітроном та другим резистором, з'єднаним з полюсом джерела змінної напруги, який відрізняється тим, що розташовано другий тиристор, анодом з'єднаний з додатковою обмоткою головки запису, аналоговий ключ, аналоговий вхід якого підключено до діода, аналогові виходи - до управляючих електродів тиристорів, а управляючі входи через одновібратори з'єднано з одиничним та нульовим входами пристрою та зі входами елемента АБО, вихід якого сполучено з нульовим входом тригера. 2 UA 71451 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
