Пристрій для зчитування інформації з профільного металевого носія

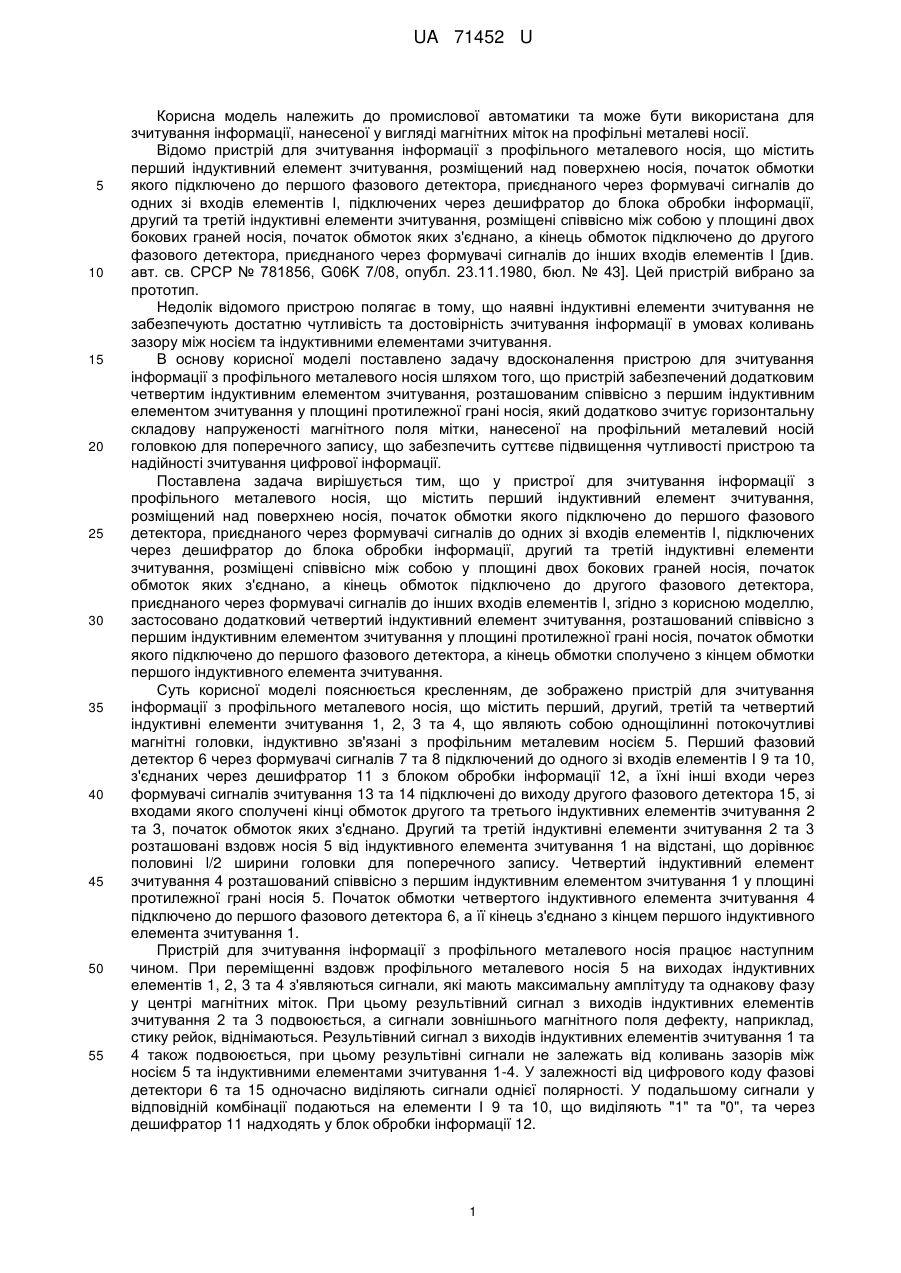

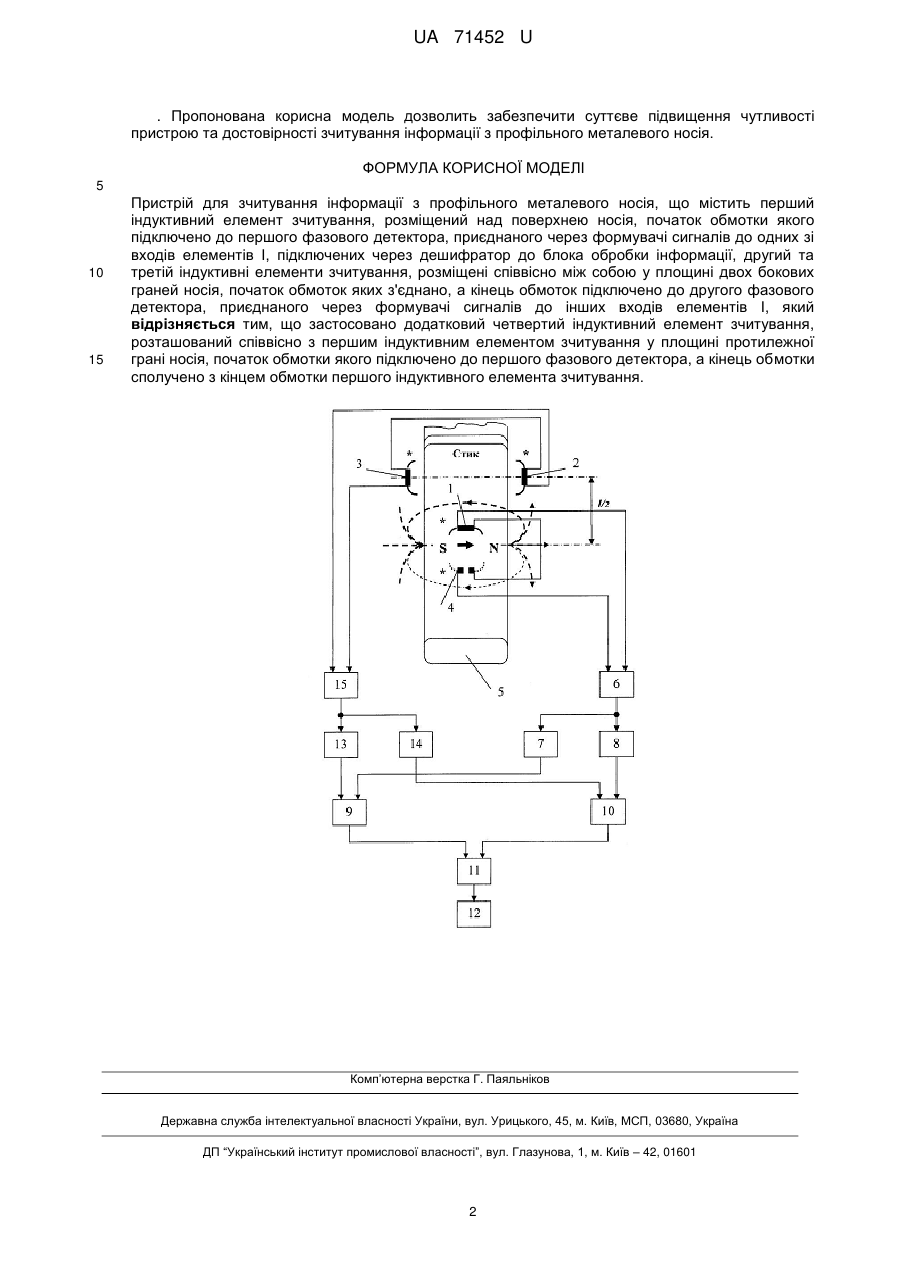

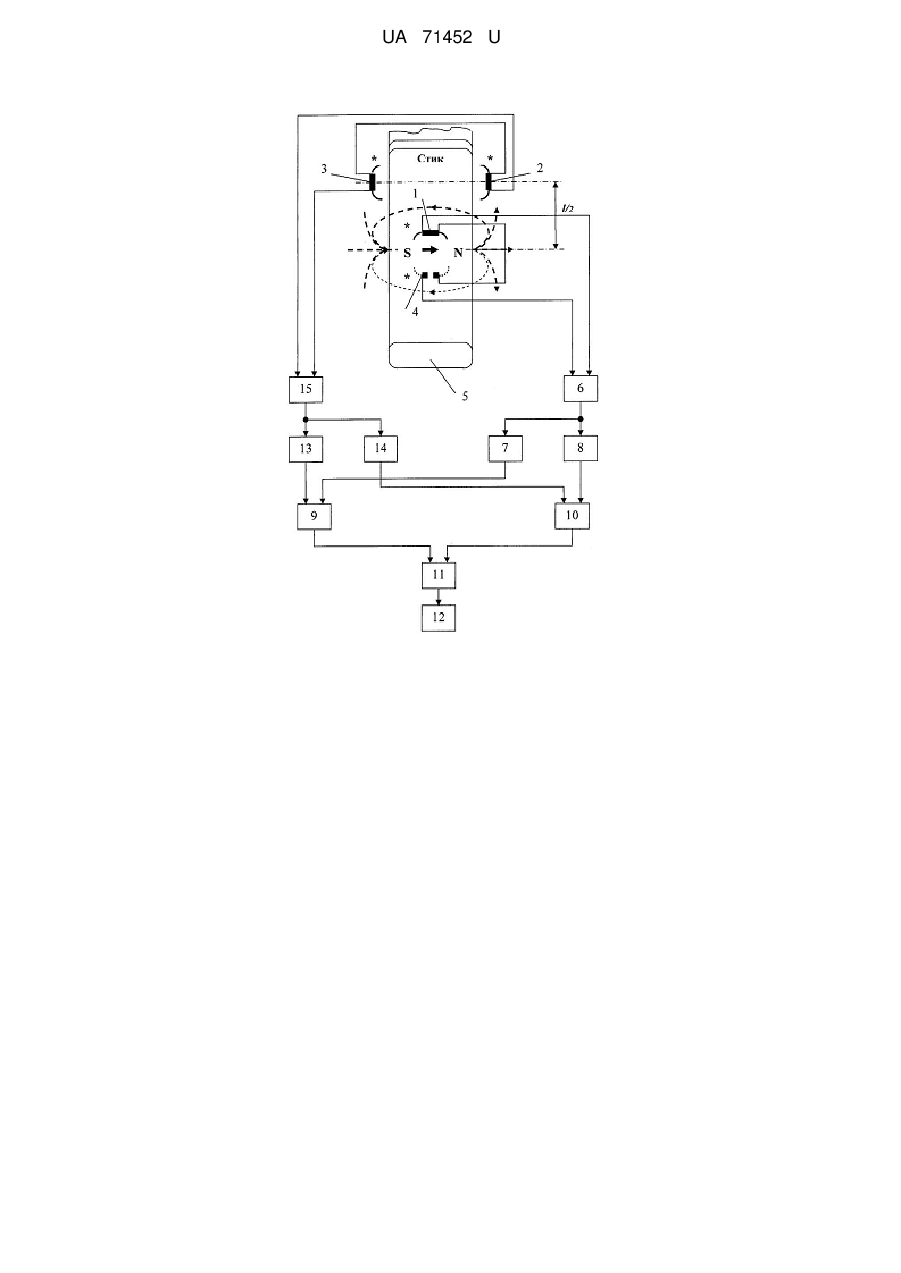

Реферат: UA 71452 U UA 71452 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до промислової автоматики та може бути використана для зчитування інформації, нанесеної у вигляді магнітних міток на профільні металеві носії. Відомо пристрій для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, початок обмотки якого підключено до першого фазового детектора, приєднаного через формувачі сигналів до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія, початок обмоток яких з'єднано, а кінець обмоток підключено до другого фазового детектора, приєднаного через формувачі сигналів до інших входів елементів І [див. авт. св. СРСР № 781856, G06K 7/08, опубл. 23.11.1980, бюл. № 43]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що наявні індуктивні елементи зчитування не забезпечують достатню чутливість та достовірність зчитування інформації в умовах коливань зазору між носієм та індуктивними елементами зчитування. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування інформації з профільного металевого носія шляхом того, що пристрій забезпечений додатковим четвертим індуктивним елементом зчитування, розташованим співвісно з першим індуктивним елементом зчитування у площині протилежної грані носія, який додатково зчитує горизонтальну складову напруженості магнітного поля мітки, нанесеної на профільний металевий носій головкою для поперечного запису, що забезпечить суттєве підвищення чутливості пристрою та надійності зчитування цифрової інформації. Поставлена задача вирішується тим, що у пристрої для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, початок обмотки якого підключено до першого фазового детектора, приєднаного через формувачі сигналів до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія, початок обмоток яких з'єднано, а кінець обмоток підключено до другого фазового детектора, приєднаного через формувачі сигналів до інших входів елементів І, згідно з корисною моделлю, застосовано додатковий четвертий індуктивний елемент зчитування, розташований співвісно з першим індуктивним елементом зчитування у площині протилежної грані носія, початок обмотки якого підключено до першого фазового детектора, а кінець обмотки сполучено з кінцем обмотки першого індуктивного елемента зчитування. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з профільного металевого носія, що містить перший, другий, третій та четвертий індуктивні елементи зчитування 1, 2, 3 та 4, що являють собою однощілинні потокочутливі магнітні головки, індуктивно зв'язані з профільним металевим носієм 5. Перший фазовий детектор 6 через формувачі сигналів 7 та 8 підключений до одного зі входів елементів І 9 та 10, з'єднаних через дешифратор 11 з блоком обробки інформації 12, а їхні інші входи через формувачі сигналів зчитування 13 та 14 підключені до виходу другого фазового детектора 15, зі входами якого сполучені кінці обмоток другого та третього індуктивних елементів зчитування 2 та 3, початок обмоток яких з'єднано. Другий та третій індуктивні елементи зчитування 2 та 3 розташовані вздовж носія 5 від індуктивного елемента зчитування 1 на відстані, що дорівнює половині l/2 ширини головки для поперечного запису. Четвертий індуктивний елемент зчитування 4 розташований співвісно з першим індуктивним елементом зчитування 1 у площині протилежної грані носія 5. Початок обмотки четвертого індуктивного елемента зчитування 4 підключено до першого фазового детектора 6, а її кінець з'єднано з кінцем першого індуктивного елемента зчитування 1. Пристрій для зчитування інформації з профільного металевого носія працює наступним чином. При переміщенні вздовж профільного металевого носія 5 на виходах індуктивних елементів 1, 2, 3 та 4 з'являються сигнали, які мають максимальну амплітуду та однакову фазу у центрі магнітних міток. При цьому результівний сигнал з виходів індуктивних елементів зчитування 2 та 3 подвоюється, а сигнали зовнішнього магнітного поля дефекту, наприклад, стику рейок, віднімаються. Результівний сигнал з виходів індуктивних елементів зчитування 1 та 4 також подвоюється, при цьому результівні сигнали не залежать від коливань зазорів між носієм 5 та індуктивними елементами зчитування 1-4. У залежності від цифрового коду фазові детектори 6 та 15 одночасно виділяють сигнали однієї полярності. У подальшому сигнали у відповідній комбінації подаються на елементи І 9 та 10, що виділяють "1" та "0", та через дешифратор 11 надходять у блок обробки інформації 12. 1 UA 71452 U . Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості пристрою та достовірності зчитування інформації з профільного металевого носія. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Пристрій для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, початок обмотки якого підключено до першого фазового детектора, приєднаного через формувачі сигналів до одних зі входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщені співвісно між собою у площині двох бокових граней носія, початок обмоток яких з'єднано, а кінець обмоток підключено до другого фазового детектора, приєднаного через формувачі сигналів до інших входів елементів І, який відрізняється тим, що застосовано додатковий четвертий індуктивний елемент зчитування, розташований співвісно з першим індуктивним елементом зчитування у площині протилежної грані носія, початок обмотки якого підключено до першого фазового детектора, а кінець обмотки сполучено з кінцем обмотки першого індуктивного елемента зчитування. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
