Стояк плоскорізального робочого органа

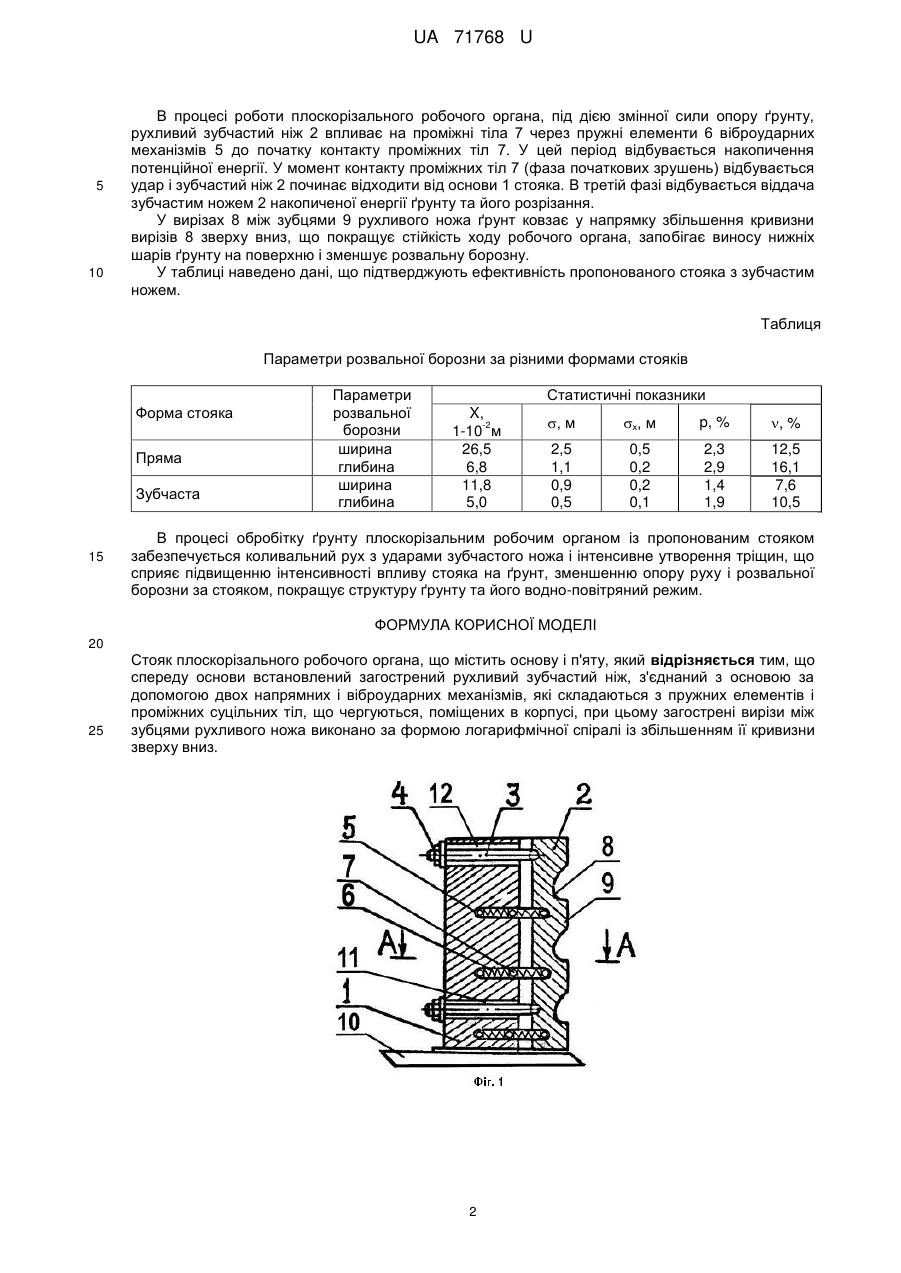

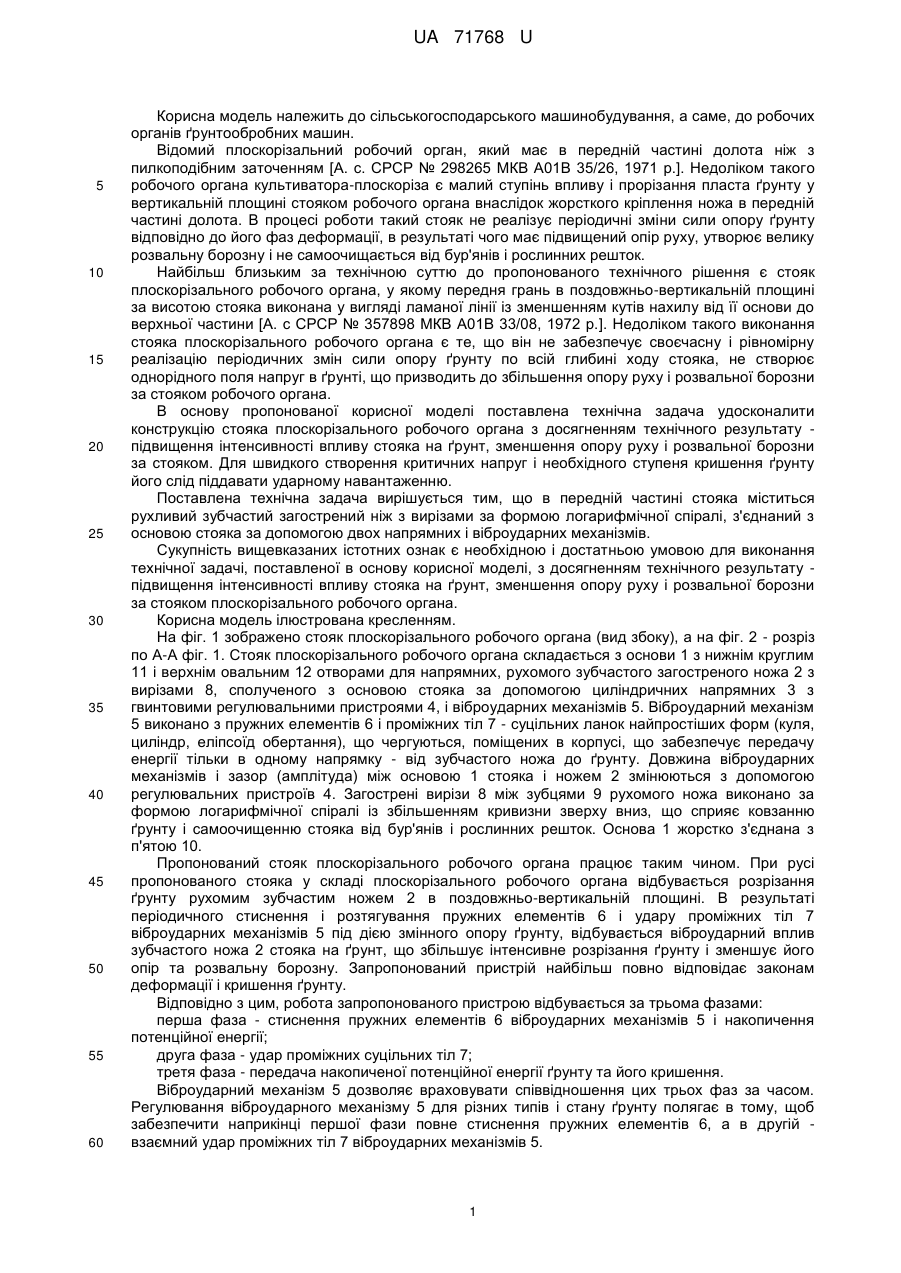

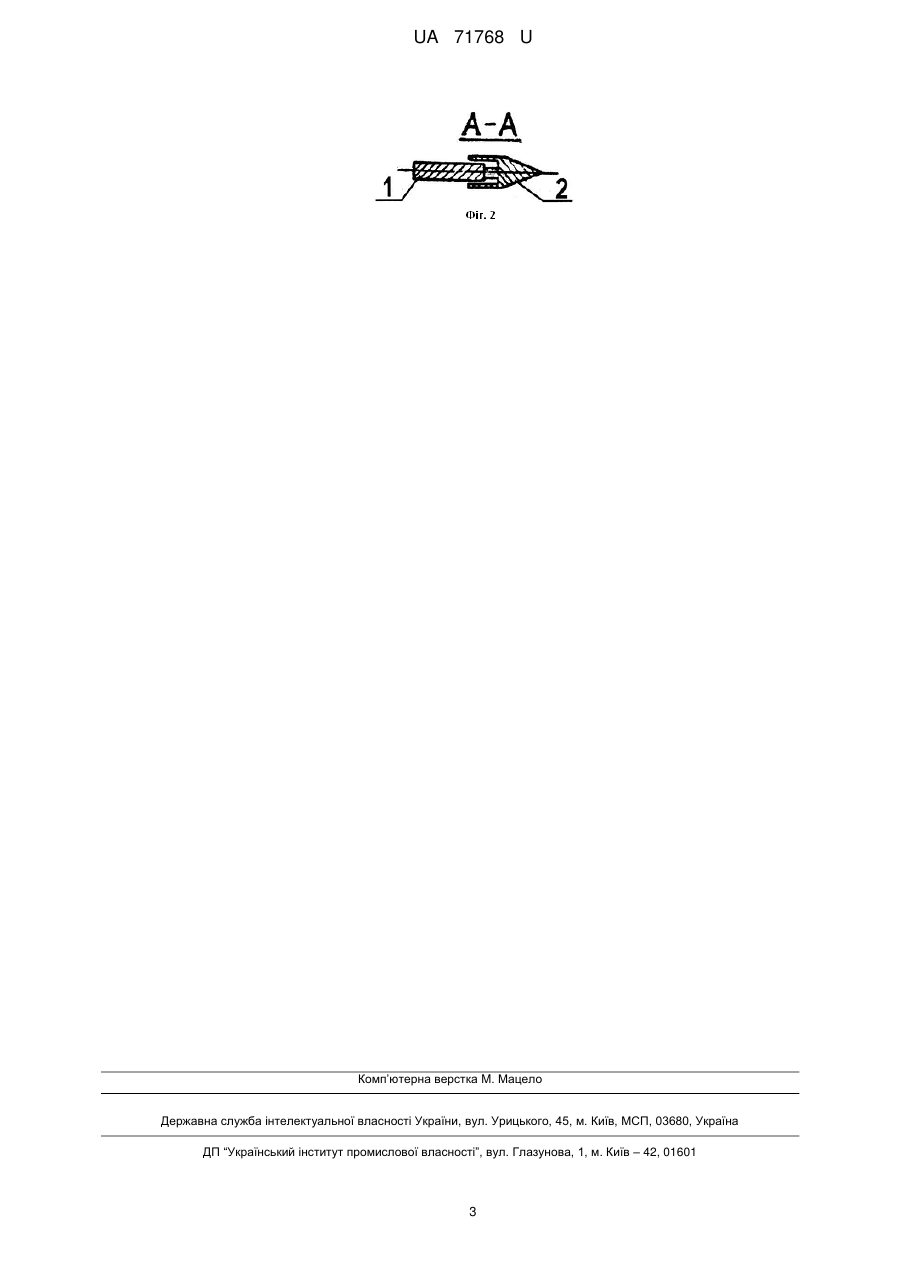

Реферат: Стояк плоскорізального робочого органа містить основу і п'яту. Спереду основи встановлений загострений рухливий зубчастий ніж, з'єднаний з основою за допомогою двох напрямних і віброударних механізмів, які складаються з пружних елементів і проміжних суцільних тіл, що чергуються, поміщених в корпусі. Загострені вирізи між зубцями рухливого ножа виконано за формою логарифмічної спіралі із збільшенням її кривизни зверху вниз. UA 71768 U (54) СТОЯК ПЛОСКОРІЗАЛЬНОГО РОБОЧОГО ОРГАНА UA 71768 U UA 71768 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме, до робочих органів ґрунтообробних машин. Відомий плоскорізальний робочий орган, який має в передній частині долота ніж з пилкоподібним заточенням [А. с. СРСР № 298265 МКВ А01В 35/26, 1971 p.]. Недоліком такого робочого органа культиватора-плоскоріза є малий ступінь впливу і прорізання пласта ґрунту у вертикальній площині стояком робочого органа внаслідок жорсткого кріплення ножа в передній частині долота. В процесі роботи такий стояк не реалізує періодичні зміни сили опору ґрунту відповідно до його фаз деформації, в результаті чого має підвищений опір руху, утворює велику розвальну борозну і не самоочищається від бур'янів і рослинних решток. Найбільш близьким за технічною суттю до пропонованого технічного рішення є стояк плоскорізального робочого органа, у якому передня грань в поздовжньо-вертикальній площині за висотою стояка виконана у вигляді ламаної лінії із зменшенням кутів нахилу від її основи до верхньої частини [А. с СРСР № 357898 МКВ А01В 33/08, 1972 p.]. Недоліком такого виконання стояка плоскорізального робочого органа є те, що він не забезпечує своєчасну і рівномірну реалізацію періодичних змін сили опору ґрунту по всій глибині ходу стояка, не створює однорідного поля напруг в ґрунті, що призводить до збільшення опору руху і розвальної борозни за стояком робочого органа. В основу пропонованої корисної моделі поставлена технічна задача удосконалити конструкцію стояка плоскорізального робочого органа з досягненням технічного результату підвищення інтенсивності впливу стояка на ґрунт, зменшення опору руху і розвальної борозни за стояком. Для швидкого створення критичних напруг і необхідного ступеня кришення ґрунту його слід піддавати ударному навантаженню. Поставлена технічна задача вирішується тим, що в передній частині стояка міститься рухливий зубчастий загострений ніж з вирізами за формою логарифмічної спіралі, з'єднаний з основою стояка за допомогою двох напрямних і віброударних механізмів. Сукупність вищевказаних істотних ознак є необхідною і достатньою умовою для виконання технічної задачі, поставленої в основу корисної моделі, з досягненням технічного результату підвищення інтенсивності впливу стояка на ґрунт, зменшення опору руху і розвальної борозни за стояком плоскорізального робочого органа. Корисна модель ілюстрована кресленням. На фіг. 1 зображено стояк плоскорізального робочого органа (вид збоку), а на фіг. 2 - розріз по А-А фіг. 1. Стояк плоскорізального робочого органа складається з основи 1 з нижнім круглим 11 і верхнім овальним 12 отворами для напрямних, рухомого зубчастого загостреного ножа 2 з вирізами 8, сполученого з основою стояка за допомогою циліндричних напрямних 3 з гвинтовими регулювальними пристроями 4, і віброударних механізмів 5. Віброударний механізм 5 виконано з пружних елементів 6 і проміжних тіл 7 - суцільних ланок найпростіших форм (куля, циліндр, еліпсоїд обертання), що чергуються, поміщених в корпусі, що забезпечує передачу енергії тільки в одному напрямку - від зубчастого ножа до ґрунту. Довжина віброударних механізмів і зазор (амплітуда) між основою 1 стояка і ножем 2 змінюються з допомогою регулювальних пристроїв 4. Загострені вирізи 8 між зубцями 9 рухомого ножа виконано за формою логарифмічної спіралі із збільшенням кривизни зверху вниз, що сприяє ковзанню ґрунту і самоочищенню стояка від бур'янів і рослинних решток. Основа 1 жорстко з'єднана з п'ятою 10. Пропонований стояк плоскорізального робочого органа працює таким чином. При русі пропонованого стояка у складі плоскорізального робочого органа відбувається розрізання ґрунту рухомим зубчастим ножем 2 в поздовжньо-вертикальній площині. В результаті періодичного стиснення і розтягування пружних елементів 6 і удару проміжних тіл 7 віброударних механізмів 5 під дією змінного опору ґрунту, відбувається віброударний вплив зубчастого ножа 2 стояка на ґрунт, що збільшує інтенсивне розрізання ґрунту і зменшує його опір та розвальну борозну. Запропонований пристрій найбільш повно відповідає законам деформації і кришення ґрунту. Відповідно з цим, робота запропонованого пристрою відбувається за трьома фазами: перша фаза - стиснення пружних елементів 6 віброударних механізмів 5 і накопичення потенційної енергії; друга фаза - удар проміжних суцільних тіл 7; третя фаза - передача накопиченої потенційної енергії ґрунту та його кришення. Віброударний механізм 5 дозволяє враховувати співвідношення цих трьох фаз за часом. Регулювання віброударного механізму 5 для різних типів і стану ґрунту полягає в тому, щоб забезпечити наприкінці першої фази повне стиснення пружних елементів 6, а в другій взаємний удар проміжних тіл 7 віброударних механізмів 5. 1 UA 71768 U 5 10 В процесі роботи плоскорізального робочого органа, під дією змінної сили опору ґрунту, рухливий зубчастий ніж 2 впливає на проміжні тіла 7 через пружні елементи 6 віброударних механізмів 5 до початку контакту проміжних тіл 7. У цей період відбувається накопичення потенційної енергії. У момент контакту проміжних тіл 7 (фаза початкових зрушень) відбувається удар і зубчастий ніж 2 починає відходити від основи 1 стояка. В третій фазі відбувається віддача зубчастим ножем 2 накопиченої енергії ґрунту та його розрізання. У вирізах 8 між зубцями 9 рухливого ножа ґрунт ковзає у напрямку збільшення кривизни вирізів 8 зверху вниз, що покращує стійкість ходу робочого органа, запобігає виносу нижніх шарів ґрунту на поверхню і зменшує розвальну борозну. У таблиці наведено дані, що підтверджують ефективність пропонованого стояка з зубчастим ножем. Таблиця Параметри розвальної борозни за різними формами стояків Форма стояка Пряма Зубчаста 15 Параметри розвальної борозни ширина глибина ширина глибина Статистичні показники X, -2 1-10 м 26,5 6,8 11,8 5,0 , м х, м p, % , % 2,5 1,1 0,9 0,5 0,5 0,2 0,2 0,1 2,3 2,9 1,4 1,9 12,5 16,1 7,6 10,5 В процесі обробітку ґрунту плоскорізальним робочим органом із пропонованим стояком забезпечується коливальний рух з ударами зубчастого ножа і інтенсивне утворення тріщин, що сприяє підвищенню інтенсивності впливу стояка на ґрунт, зменшенню опору руху і розвальної борозни за стояком, покращує структуру ґрунту та його водно-повітряний режим. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Стояк плоскорізального робочого органа, що містить основу і п'яту, який відрізняється тим, що спереду основи встановлений загострений рухливий зубчастий ніж, з'єднаний з основою за допомогою двох напрямних і віброударних механізмів, які складаються з пружних елементів і проміжних суцільних тіл, що чергуються, поміщених в корпусі, при цьому загострені вирізи між зубцями рухливого ножа виконано за формою логарифмічної спіралі із збільшенням її кривизни зверху вниз. 2 UA 71768 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
