Спосіб виготовлення фундаментної подушки

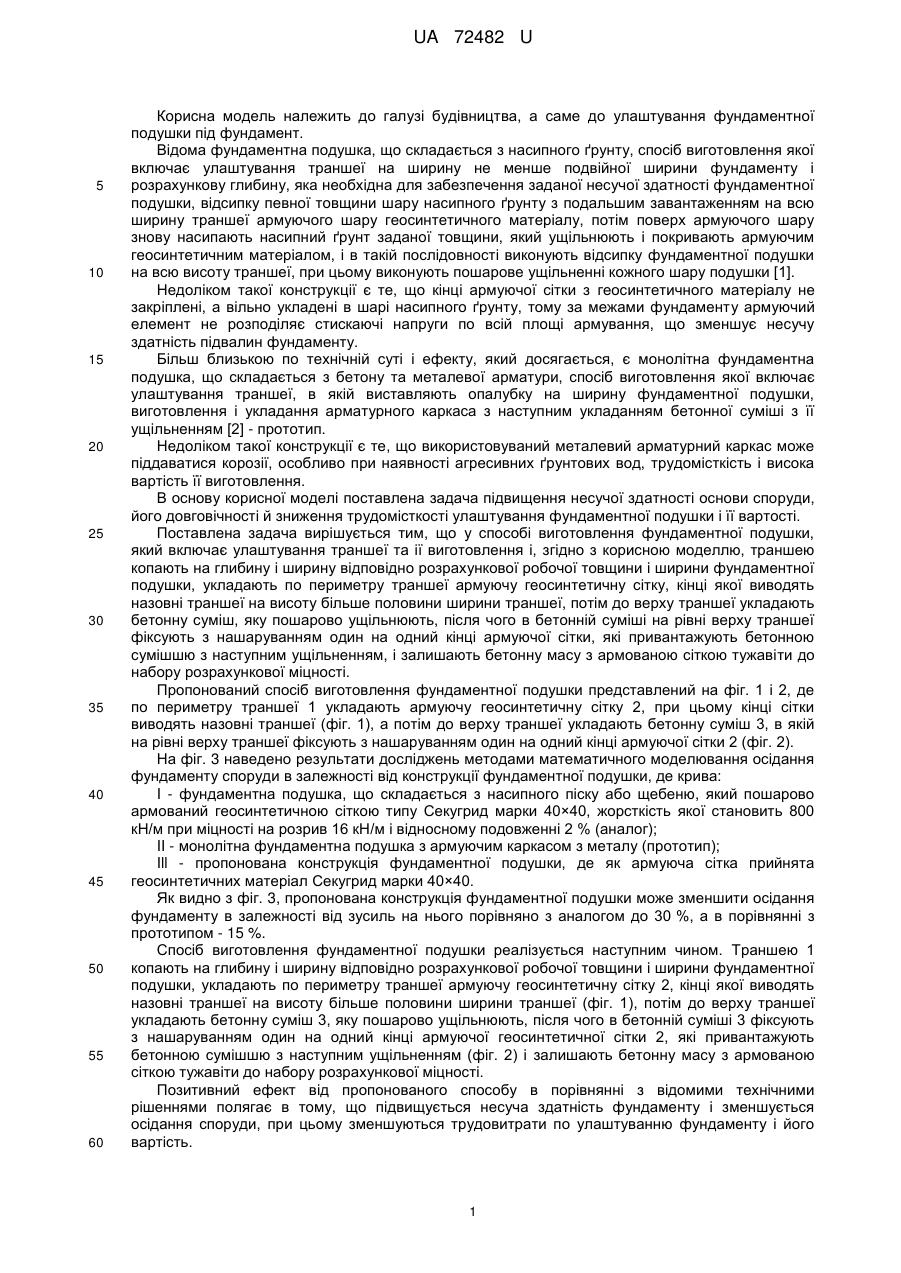

Реферат: Спосіб виготовлення фундаментної подушки включає улаштування траншеї і виготовлення фундаментної подушки. Траншею копають на глибину і ширину відповідно розрахункової робочої товщини і ширини фундаментної подушки, укладають по периметру траншеї армуючу геосинтетичну сітку, кінці якої виводять назовні траншеї на висоту більше половини ширини траншеї, потім до верху траншеї укладають бетонну суміш, яку пошарово ущільнюють. Після цього в бетонній суміші на рівні верху траншеї фіксують з нашаруванням один на одний кінці армуючої сітки, які привантажують бетонною сумішшю з наступним ущільненням і залишають бетонну масу з армованою сіткою тужавіти до набору розрахункової міцності. UA 72482 U (54) СПОСІБ ВИГОТОВЛЕННЯ ФУНДАМЕНТНОЇ ПОДУШКИ UA 72482 U UA 72482 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до улаштування фундаментної подушки під фундамент. Відома фундаментна подушка, що складається з насипного ґрунту, спосіб виготовлення якої включає улаштування траншеї на ширину не менше подвійної ширини фундаменту і розрахункову глибину, яка необхідна для забезпечення заданої несучої здатності фундаментної подушки, відсипку певної товщини шару насипного ґрунту з подальшим завантаженням на всю ширину траншеї армуючого шару геосинтетичного матеріалу, потім поверх армуючого шару знову насипають насипний ґрунт заданої товщини, який ущільнюють і покривають армуючим геосинтетичним матеріалом, і в такій послідовності виконують відсипку фундаментної подушки на всю висоту траншеї, при цьому виконують пошарове ущільненні кожного шару подушки [1]. Недоліком такої конструкції є те, що кінці армуючої сітки з геосинтетичного матеріалу не закріплені, а вільно укладені в шарі насипного ґрунту, тому за межами фундаменту армуючий елемент не розподіляє стискаючі напруги по всій площі армування, що зменшує несучу здатність підвалин фундаменту. Більш близькою по технічній суті і ефекту, який досягається, є монолітна фундаментна подушка, що складається з бетону та металевої арматури, спосіб виготовлення якої включає улаштування траншеї, в якій виставляють опалубку на ширину фундаментної подушки, виготовлення і укладання арматурного каркаса з наступним укладанням бетонної суміші з її ущільненням [2] - прототип. Недоліком такої конструкції є те, що використовуваний металевий арматурний каркас може піддаватися корозії, особливо при наявності агресивних ґрунтових вод, трудомісткість і висока вартість її виготовлення. В основу корисної моделі поставлена задача підвищення несучої здатності основи споруди, його довговічності й зниження трудомісткості улаштування фундаментної подушки і її вартості. Поставлена задача вирішується тим, що у способі виготовлення фундаментної подушки, який включає улаштування траншеї та ії виготовлення і, згідно з корисною моделлю, траншею копають на глибину і ширину відповідно розрахункової робочої товщини і ширини фундаментної подушки, укладають по периметру траншеї армуючу геосинтетичну сітку, кінці якої виводять назовні траншеї на висоту більше половини ширини траншеї, потім до верху траншеї укладають бетонну суміш, яку пошарово ущільнюють, після чого в бетонній суміші на рівні верху траншеї фіксують з нашаруванням один на одний кінці армуючої сітки, які привантажують бетонною сумішшю з наступним ущільненням, і залишають бетонну масу з армованою сіткою тужавіти до набору розрахункової міцності. Пропонований спосіб виготовлення фундаментної подушки представлений на фіг. 1 і 2, де по периметру траншеї 1 укладають армуючу геосинтетичну сітку 2, при цьому кінці сітки виводять назовні траншеї (фіг. 1), а потім до верху траншеї укладають бетонну суміш 3, в якій на рівні верху траншеї фіксують з нашаруванням один на одний кінці армуючої сітки 2 (фіг. 2). На фіг. 3 наведено результати досліджень методами математичного моделювання осідання фундаменту споруди в залежності від конструкції фундаментної подушки, де крива: I - фундаментна подушка, що складається з насипного піску або щебеню, який пошарово армований геосинтетичною сіткою типу Секугрид марки 40×40, жорсткість якої становить 800 кН/м при міцності на розрив 16 кН/м і відносному подовженні 2 % (аналог); II - монолітна фундаментна подушка з армуючим каркасом з металу (прототип); Ill - пропонована конструкція фундаментної подушки, де як армуюча сітка прийнята геосинтетичних матеріал Секугрид марки 40×40. Як видно з фіг. 3, пропонована конструкція фундаментної подушки може зменшити осідання фундаменту в залежності від зусиль на нього порівняно з аналогом до 30 %, а в порівнянні з прототипом - 15 %. Спосіб виготовлення фундаментної подушки реалізується наступним чином. Траншею 1 копають на глибину і ширину відповідно розрахункової робочої товщини і ширини фундаментної подушки, укладають по периметру траншеї армуючу геосинтетичну сітку 2, кінці якої виводять назовні траншеї на висоту більше половини ширини траншеї (фіг. 1), потім до верху траншеї укладають бетонну суміш 3, яку пошарово ущільнюють, після чого в бетонній суміші 3 фіксують з нашаруванням один на одний кінці армуючої геосинтетичної сітки 2, які привантажують бетонною сумішшю з наступним ущільненням (фіг. 2) і залишають бетонну масу з армованою сіткою тужавіти до набору розрахункової міцності. Позитивний ефект від пропонованого способу в порівнянні з відомими технічними рішеннями полягає в тому, що підвищується несуча здатність фундаменту і зменшується осідання споруди, при цьому зменшуються трудовитрати по улаштуванню фундаменту і його вартість. 1 UA 72482 U Джерела інформації: 1. Хуфенус Р., Рюггер Р. Пособие по применению геосинтетических материалов - "Строить с геосинтетическими материалами", Швейцария, 2003. 2. Приватный дом № 2, 2008. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб виготовлення фундаментної подушки, що включає улаштування траншеї і виготовлення фундаментної подушки, який відрізняється тим, що траншею копають на глибину і ширину відповідно розрахункової робочої товщини і ширини фундаментної подушки, укладають по периметру траншеї армуючу геосинтетичну сітку, кінці якої виводять назовні траншеї на висоту більше половини ширини траншеї, потім до верху траншеї укладають бетонну суміш, яку пошарово ущільнюють, після чого в бетонній суміші на рівні верху траншеї фіксують з нашаруванням один на одний кінці армуючої сітки, які привантажують бетонною сумішшю з наступним ущільненням і залишають бетонну масу з армованою сіткою тужавіти до набору розрахункової міцності. 2 UA 72482 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
