Відеофотоендоскопічний пристрій

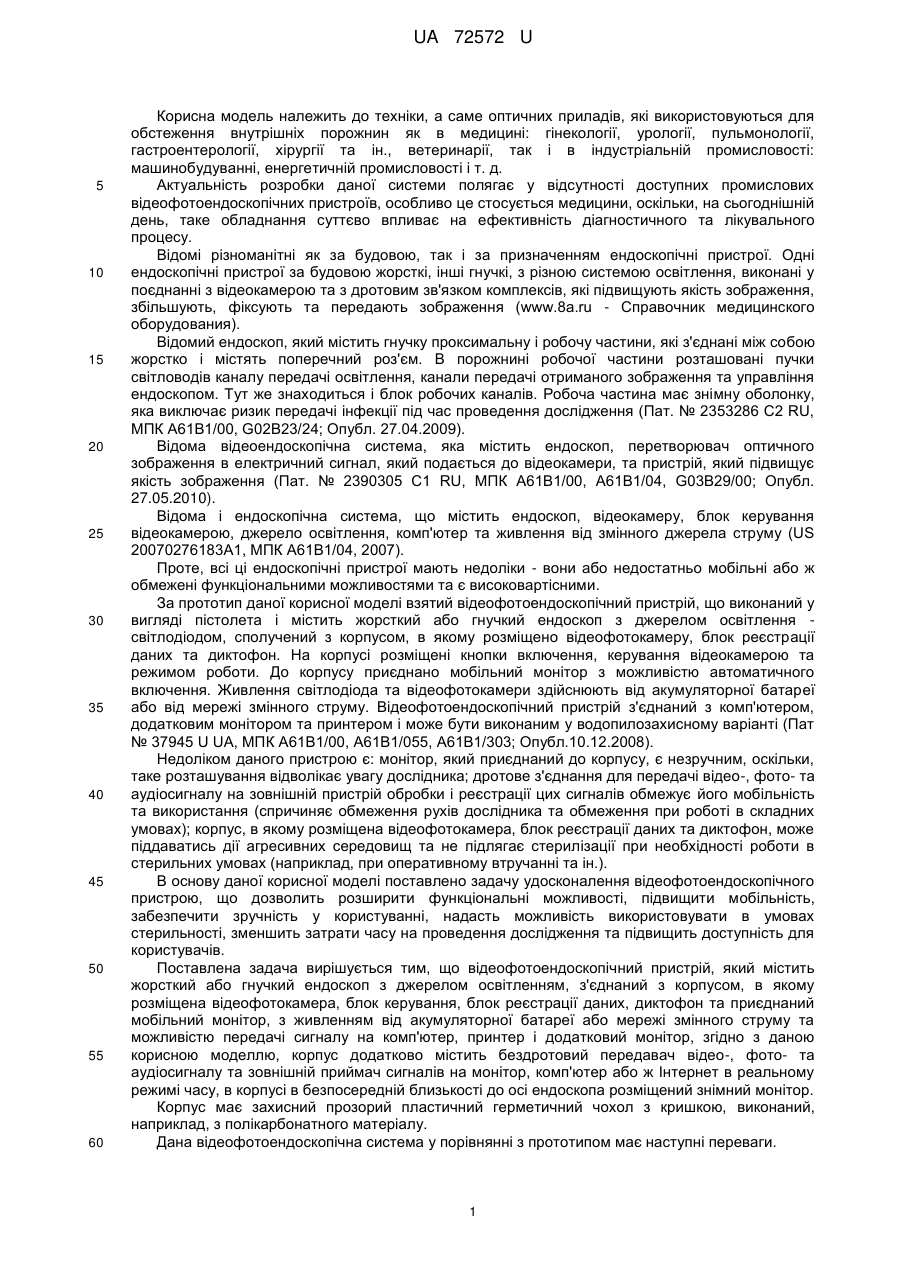

Реферат: UA 72572 U UA 72572 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки, а саме оптичних приладів, які використовуються для обстеження внутрішніх порожнин як в медицині: гінекології, урології, пульмонології, гастроентерології, хірургії та ін., ветеринарії, так і в індустріальній промисловості: машинобудуванні, енергетичній промисловості і т. д. Актуальність розробки даної системи полягає у відсутності доступних промислових відеофотоендоскопічних пристроїв, особливо це стосується медицини, оскільки, на сьогоднішній день, таке обладнання суттєво впливає на ефективність діагностичного та лікувального процесу. Відомі різноманітні як за будовою, так і за призначенням ендоскопічні пристрої. Одні ендоскопічні пристрої за будовою жорсткі, інші гнучкі, з різною системою освітлення, виконані у поєднанні з відеокамерою та з дротовим зв'язком комплексів, які підвищують якість зображення, збільшують, фіксують та передають зображення (www.8a.ru - Справочник медицинского оборудования). Відомий ендоскоп, який містить гнучку проксимальну і робочу частини, які з'єднані між собою жорстко і містять поперечний роз'єм. В порожнині робочої частини розташовані пучки світловодів каналу передачі освітлення, канали передачі отриманого зображення та управління ендоскопом. Тут же знаходиться і блок робочих каналів. Робоча частина має знімну оболонку, яка виключає ризик передачі інфекції під час проведення дослідження (Пат. № 2353286 С2 RU, МПК А61В1/00, G02B23/24; Опубл. 27.04.2009). Відома відеоендоскопічна система, яка містить ендоскоп, перетворювач оптичного зображення в електричний сигнал, який подається до відеокамери, та пристрій, який підвищує якість зображення (Пат. № 2390305 С1 RU, МПК А61В1/00, А61В1/04, G03B29/00; Опубл. 27.05.2010). Відома і ендоскопічна система, що містить ендоскоп, відеокамеру, блок керування відеокамерою, джерело освітлення, комп'ютер та живлення від змінного джерела струму (US 20070276183А1, МПК А61В1/04, 2007). Проте, всі ці ендоскопічні пристрої мають недоліки - вони або недостатньо мобільні або ж обмежені функціональними можливостями та є високовартісними. За прототип даної корисної моделі взятий відеофотоендоскопічний пристрій, що виконаний у вигляді пістолета і містить жорсткий або гнучкий ендоскоп з джерелом освітлення світлодіодом, сполучений з корпусом, в якому розміщено відеофотокамеру, блок реєстрації даних та диктофон. На корпусі розміщені кнопки включення, керування відеокамерою та режимом роботи. До корпусу приєднано мобільний монітор з можливістю автоматичного включення. Живлення світлодіода та відеофотокамери здійснюють від акумуляторної батареї або від мережі змінного струму. Відеофотоендоскопічний пристрій з'єднаний з комп'ютером, додатковим монітором та принтером і може бути виконаним у водопилозахисному варіанті (Пат № 37945 U UA, МПК А61В1/00, А61В1/055, А61В1/303; Опубл.10.12.2008). Недоліком даного пристрою є: монітор, який приєднаний до корпусу, є незручним, оскільки, таке розташування відволікає увагу дослідника; дротове з'єднання для передачі відео-, фото- та аудіосигналу на зовнішній пристрій обробки і реєстрації цих сигналів обмежує його мобільність та використання (спричиняє обмеження рухів дослідника та обмеження при роботі в складних умовах); корпус, в якому розміщена відеофотокамера, блок реєстрації даних та диктофон, може піддаватись дії агресивних середовищ та не підлягає стерилізації при необхідності роботи в стерильних умовах (наприклад, при оперативному втручанні та ін.). В основу даної корисної моделі поставлено задачу удосконалення відеофотоендоскопічного пристрою, що дозволить розширити функціональні можливості, підвищити мобільність, забезпечити зручність у користуванні, надасть можливість використовувати в умовах стерильності, зменшить затрати часу на проведення дослідження та підвищить доступність для користувачів. Поставлена задача вирішується тим, що відеофотоендоскопічний пристрій, який містить жорсткий або гнучкий ендоскоп з джерелом освітленням, з'єднаний з корпусом, в якому розміщена відеофотокамера, блок керування, блок реєстрації даних, диктофон та приєднаний мобільний монітор, з живленням від акумуляторної батареї або мережі змінного струму та можливістю передачі сигналу на комп'ютер, принтер і додатковий монітор, згідно з даною корисною моделлю, корпус додатково містить бездротовий передавач відео-, фото- та аудіосигналу та зовнішній приймач сигналів на монітор, комп'ютер або ж Інтернет в реальному режимі часу, в корпусі в безпосередній близькості до осі ендоскопа розміщений знімний монітор. Корпус має захисний прозорий пластичний герметичний чохол з кришкою, виконаний, наприклад, з полікарбонатного матеріалу. Дана відеофотоендоскопічна система у порівнянні з прототипом має наступні переваги. 1 UA 72572 U 5 10 15 20 25 30 35 Підвищення функціональності відеофотоендоскопічного пристрою досягається завдяки розміщеному в корпусі бездротовому передавачу відео-, фото- та аудіосигналу на зовнішній приймач сигналів на монітор, комп'ютер або ж інтернет в реальному режимі часу, підвищується мобільність пристрою, створюються зручні умови користування без обмеження рухів дослідника. Монітор з можливістю від'єднання розміщений в корпусі у безпосередній близькості до осі ендоскопа створює оптимальні, ергономічні умови для ока дослідника. Корпус має захисний прозорий пластичний герметичний чохол з кришкою, виконаний, наприклад, з полікарбонатного матеріалу, який є стійким до агресивного середовища, легко піддається стерилізації і може використовуватись в стерильних умовах (наприклад, при оперативному втручанні), прозора кришка дає можливість спостерігати за монітором. Корисна модель пояснюється рисунками. На фіг. 1 зображено відеофотоендоскопічний пристрій, загальний вигляд; на фіг. 2 відеофотоендоскопічний пристрій у зібраному вигляді, вид ззаду. Відеофотоендоскопічний пристрій містить жорсткий або гнучкий ендоскоп 1 з джерелом світла (не показано), перехідник (адаптер) 2 з'єднання з чохлом 3. Корпус 5, який має захисний чохол 3 з кришкою 4 і виконаний з прозорого пластичного матеріалу (показані окремо). В корпусі 5 розміщена відеофотокамера 6 з блоком реєстрації даних 7, диктофон (не показано), бездротовий передавач сигналів 8, що передає сигнал в реальному режимі часу на зовнішній бездротовий приймач сигналів 11, знімний монітор 9. Пристрій живиться від акумуляторної батареї (не показано). На корпусі 5 розміщено кнопки включення та керування 10 відеофотокамерою. До зовнішнього бездротового приймача сигналів 11 можуть бути підключені додатковий монітор 12, комп'ютер, інтернет, принтер (не показано) та ін. Відеофотоендоскопічний пристрій працює наступним чином. В підготовлений стерильний чохол 3 з кришкою 4 вкладається корпус 5 пристрою, до чохла 3 приєднується перехідником 2 необхідний в даному випадку ендоскоп 1. Натискають кнопку включення та кнопки керування 10 відеофотокамерою та режимом роботи, які знаходяться на чохлі 3 відповідно з корпусом 5 пристрою. Ендоскоп 1 вводять в натуральний, штучний або технологічний отвір. На екрані монітора 9 з'являється зображення порожнини, яку обстежують. Робиться відео- та фотозйомка, паралельно відеоінформація передається бездротовим передавачем 8 на зовнішній приймач сигналів 11 з'єднаний з відео-, аудіомонітором 12, комп'ютером або ж інтернетом в реальному режимі часу для подальшого аналізу та архівування даних. Відеоінформація завдяки диктофону може супроводжуватись звуковими коментарями дослідника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Відеофотоендоскопічний пристрій, який містить жорсткий або гнучкий ендоскоп з джерелом освітленням, з'єднаний з корпусом, в якому розміщена відеофотокамера, блок керування, блок реєстрації даних, диктофон та приєднаний мобільний монітор, з живленням від акумуляторної батареї або мережі змінного струму та можливістю передачі сигналу на комп'ютер, принтер і додатковий монітор, який відрізняється тим, що корпус додатково містить бездротовий передавач відео-, фото- та аудіосигналу та зовнішній приймач сигналів додаткового монітора, комп'ютера або ж Інтернету в реальному режимі часу. 2. Відеофотоендоскопічний пристрій за п. 1, який відрізняється тим, що знімний монітор розміщений в корпусі у безпосередній близькості до осі ендоскопа. 3. Відеофотоендоскопічний пристрій за п. 1, який відрізняється тим, що корпус має захисний, герметичний прозорий пластичний чохол з кришкою, виконаний, наприклад, з полікарбонатного матеріалу. 2 UA 72572 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
