Прес-форма для рівноканального кутового пресування

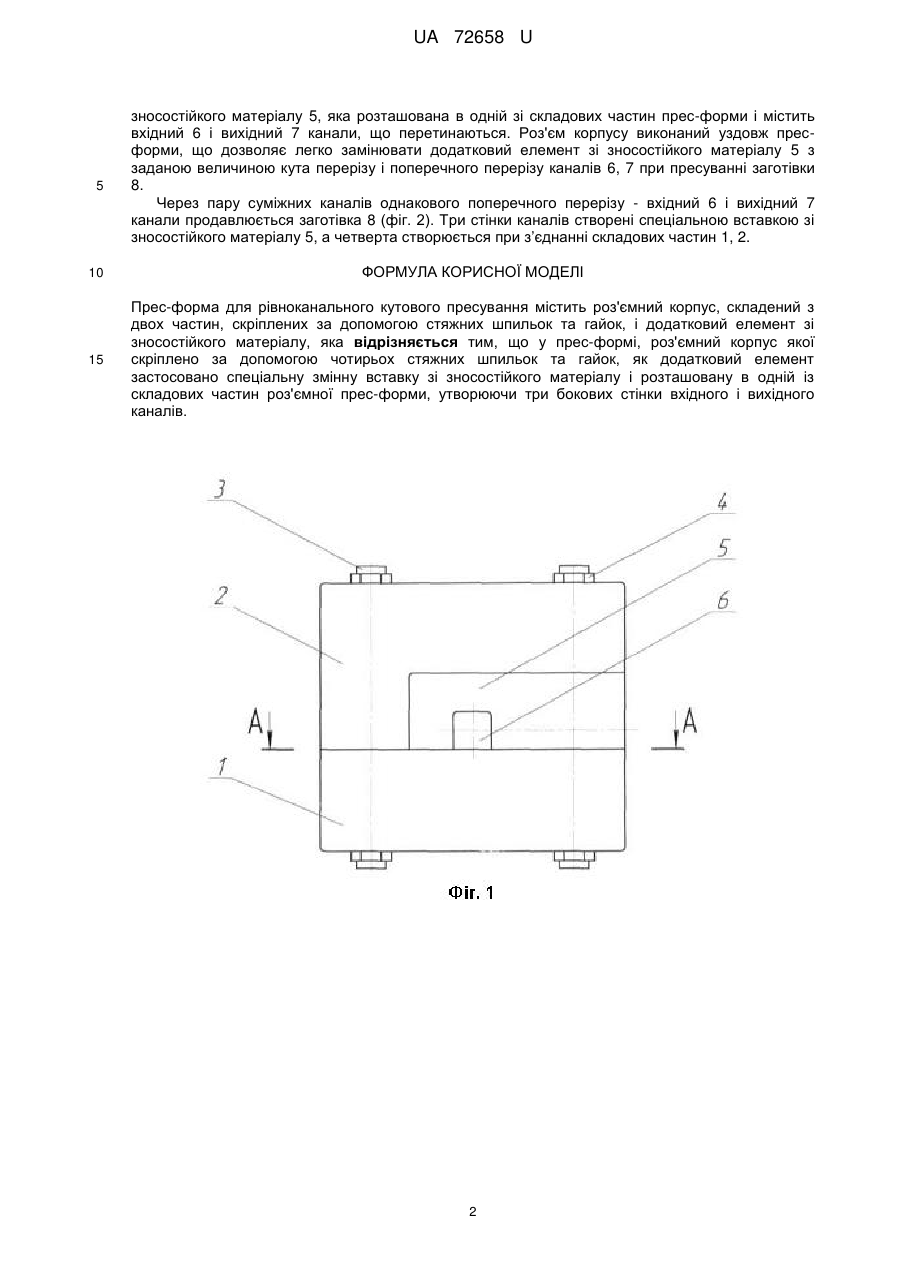

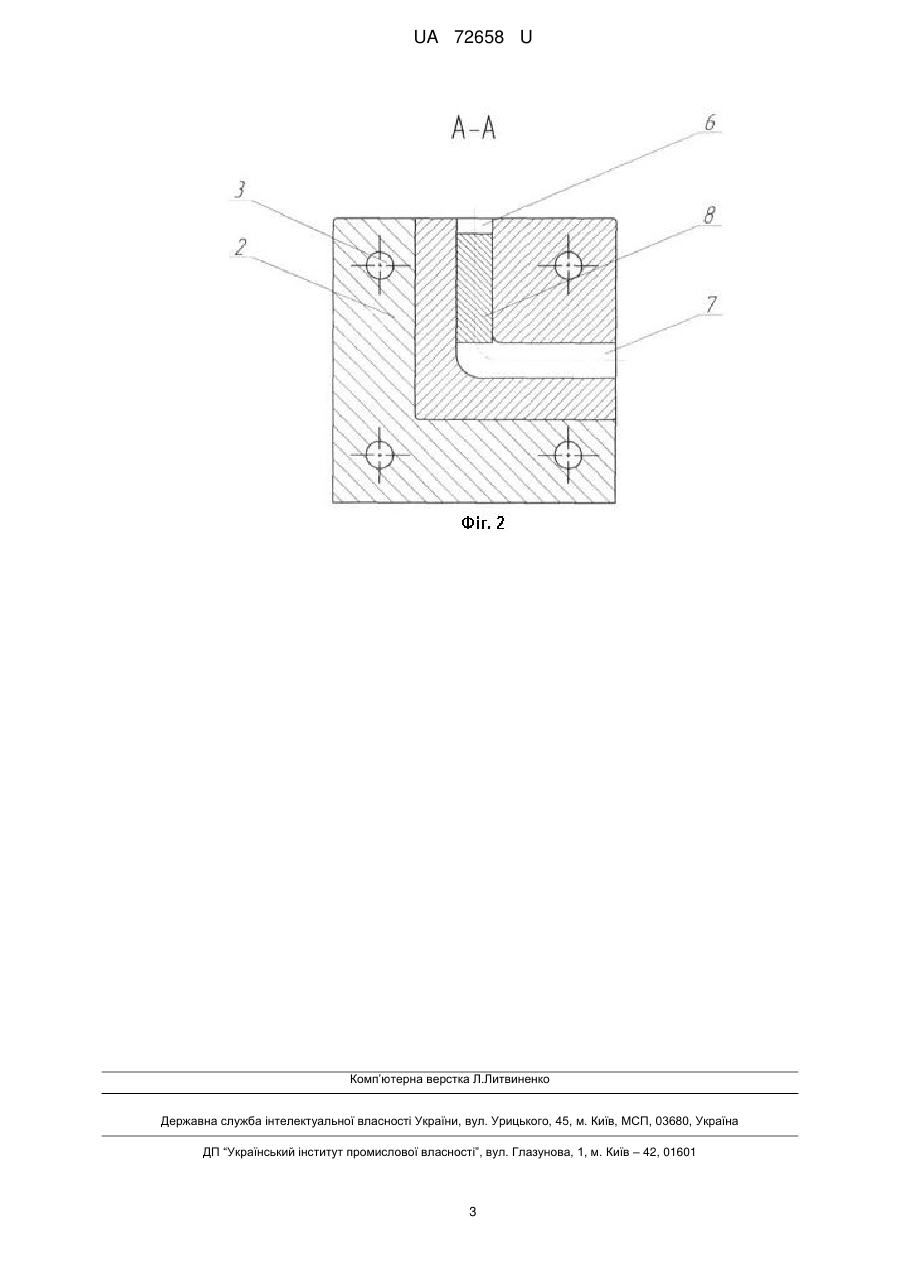

Реферат: Прес-форма для рівноканального кутового пресування містить роз'ємний корпус, складений з двох частин, скріплених за допомогою стяжних шпильок та гайок, і додатковий елемент зі зносостійкого матеріалу. У прес-формі, роз'ємний корпус якої скріплено за допомогою чотирьох стяжних шпильок та гайок. Як додатковий елемент застосовано спеціальну змінну вставку зі зносостійкого матеріалу і розташовану в одній із складових частин роз'ємної прес-форми, утворюючи три бокових стінки вхідного і вихідного каналів. UA 72658 U (54) ПРЕС-ФОРМА ДЛЯ РІВНОКАНАЛЬНОГО КУТОВОГО ПРЕСУВАННЯ UA 72658 U UA 72658 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі обробки матеріалів тиском і може бути використана для виготовлення матеріалів з ультрадрібнозернистою та нанокристалічною структурою методом інтенсивної пластичної деформації матеріалів рівноканальним кутовим пресуванням (РККП). Відомо прес-форму для рівноканального кутового пресування, яка містить роз'ємний корпус із парою суміжних каналів, що перетинаються під визначеним кутом, і який складається з двох частин, скріплених за допомогою стяжних шпильок та гайок, і додатковий елемент зі зносостійкого матеріалу, виконаного у вигляді змінної зовнішньої стінки вхідного каналу, яка розташована вздовж вхідного каналу до місця переходу суміжних каналів і виконана з можливістю заміни з боку вхідного каналу без розбирання прес-форми, при цьому роз'єм корпусу виконаний уздовж прес-форми, яку скріплено відомим способом, наприклад, шпильками, (див. пат. UA 41134 U МПК (2009) B21J 5/00, опубл. 12.05.09, Бюл. № 9, 09 р. прототип). Недоліками відомої прес-форми є: складність виготовлення прес-форми, обумовлена необхідністю окремої механічної обробки стінок каналів і вставки, додаткова складна механічна обробка складових частин прес-форми для розміщення вставки; особливість конструкції пресформи не забезпечує виготовлення виробів рівноканальним кутовим пресуванням із кутами перерізу іншої величини, необхідних для деформації різних матеріалів, оскільки це приведе до стирання внутрішніх стінок вихідного каналу, тобто відсутня універсальність прес-форми; велика кількість отворів (дев'ять) для кріплення, які є концентраторами напружень, зменшують довговічність прес-форми; значна кількість кріплень (дев'ять) при пресуванні пошкоджують матеріал складових частин прес-форми і знижують точність співпадіння каналів прес-форми, значною кількість кріплень потребує додаткового технічного обслуговування прес-форми і фінансових затрат; під вихідним каналом в кутовій зоні взаємодії вставки зі зносостійкого матеріалу із менш міцним матеріалом роз'ємного корпусу прес-форми виникають різні напруження, що призводить до виникнення тріщин, а відсутність бандажування призводять до руйнування прес-форми. В основу корисної моделі поставлена задача спрощення виготовлення і удосконалення прес-форми для РККП за допомогою вилучення додаткового елемента зі зносостійкого матеріалу, використовуваного у відомій прес-формі (прототип) і оснащення прес-форми спеціальною вставкою зі зносостійкого матеріалу, що утворює три стінки вхідного і вихідного каналів і розташована в одній зі складових частин роз'ємної прес-форми. Поставлена задача вирішується тим, що у прес-формі для РККП, що містить роз'ємний корпус із парою суміжних каналів, який складається з двох частин, скріплених за допомогою дев'яти стяжних шпильок та гайок, удосконалено завдяки зменшенню кількості стяжних шпильок та гайок до чотирьох; вилучення додаткового елемента зі зносостійкого матеріалу, виконаного у вигляді змінної зовнішньої стінки вхідного каналу і оснащення прес-форми спеціальною вставкою зі зносостійкого матеріалу, яка розташована в одній зі складових частин роз'ємної прес-форми і утворює три бокових стінки вхідного і вихідного каналів, та може бути замінена на вставку з кутом перерізу каналів і величиною поперечного перерізу необхідної величини. Відмінність пропонованої прес-форми полягає в тому, що, завдяки зменшенню кількості стяжних шпильок та гайок до чотирьох, застосовувані спеціальної вставки зі зносостійкого матеріалу, яка утворює три бокових стінки вхідного і вихідного каналів, спрощується процес механічної обробки порожнини робочої частини прес-форми і місця розташування спеціальної вставки зі зносостійкого матеріалу, яка утворює три бокових стінки вхідного і вихідного каналів, знижується необхідність додаткового технічного обслуговування прес-форми, забезпечується довготривалість використання прес-форми; особлива конструкція прес-форми завдяки застосуванню змінних вставок забезпечує виготовлення виробів рівноканальним кутовим пресуванням із кутами перерізу різної величини, необхідних для деформації різноманітних матеріалів, при використанні каналів різноманітного поперечного перерізу, тобто присутня універсальність прес-форми; у запропонованій прес-формі знижена кількість отворів для кріплення і кріплень до чотирьох, що зменшує місця накопичення напружень і пошкоджуваність прес-форми і збільшує довговічність прес-форми; тіло прес-форми має велике потовщення, конструкція спеціальної вставки сприяє більш рівномірному розподіленню внутрішніх напружень по матеріалу спеціальної вставки і складових частин роз'ємної прес-форми, що приводять до збільшення загальної міцності прес-форми. Суть прес-форми для рівноканального кутового пресування, що заявляється, пояснюється кресленнями, де на фіг. 1 зображено схему збирання прес-форми для РККП, на фіг. 2 - переріз А-А фіг. 1. Запропонована прес-форма містить роз'ємний корпус, який складається з двох частин 1 і 2, скріплених за допомогою стяжних шпильок 3 та гайок 4, і містить спеціальну вставку зі 1 UA 72658 U 5 зносостійкого матеріалу 5, яка розташована в одній зі складових частин прес-форми і містить вхідний 6 і вихідний 7 канали, що перетинаються. Роз'єм корпусу виконаний уздовж пресформи, що дозволяє легко замінювати додатковий елемент зі зносостійкого матеріалу 5 з заданою величиною кута перерізу і поперечного перерізу каналів 6, 7 при пресуванні заготівки 8. Через пару суміжних каналів однакового поперечного перерізу - вхідний 6 і вихідний 7 канали продавлюється заготівка 8 (фіг. 2). Три стінки каналів створені спеціальною вставкою зі зносостійкого матеріалу 5, а четверта створюється при з’єднанні складових частин 1, 2. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Прес-форма для рівноканального кутового пресування містить роз'ємний корпус, складений з двох частин, скріплених за допомогою стяжних шпильок та гайок, і додатковий елемент зі зносостійкого матеріалу, яка відрізняється тим, що у прес-формі, роз'ємний корпус якої скріплено за допомогою чотирьох стяжних шпильок та гайок, як додатковий елемент застосовано спеціальну змінну вставку зі зносостійкого матеріалу і розташовану в одній із складових частин роз'ємної прес-форми, утворюючи три бокових стінки вхідного і вихідного каналів. 2 UA 72658 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
