Прилад обліку електроенергії

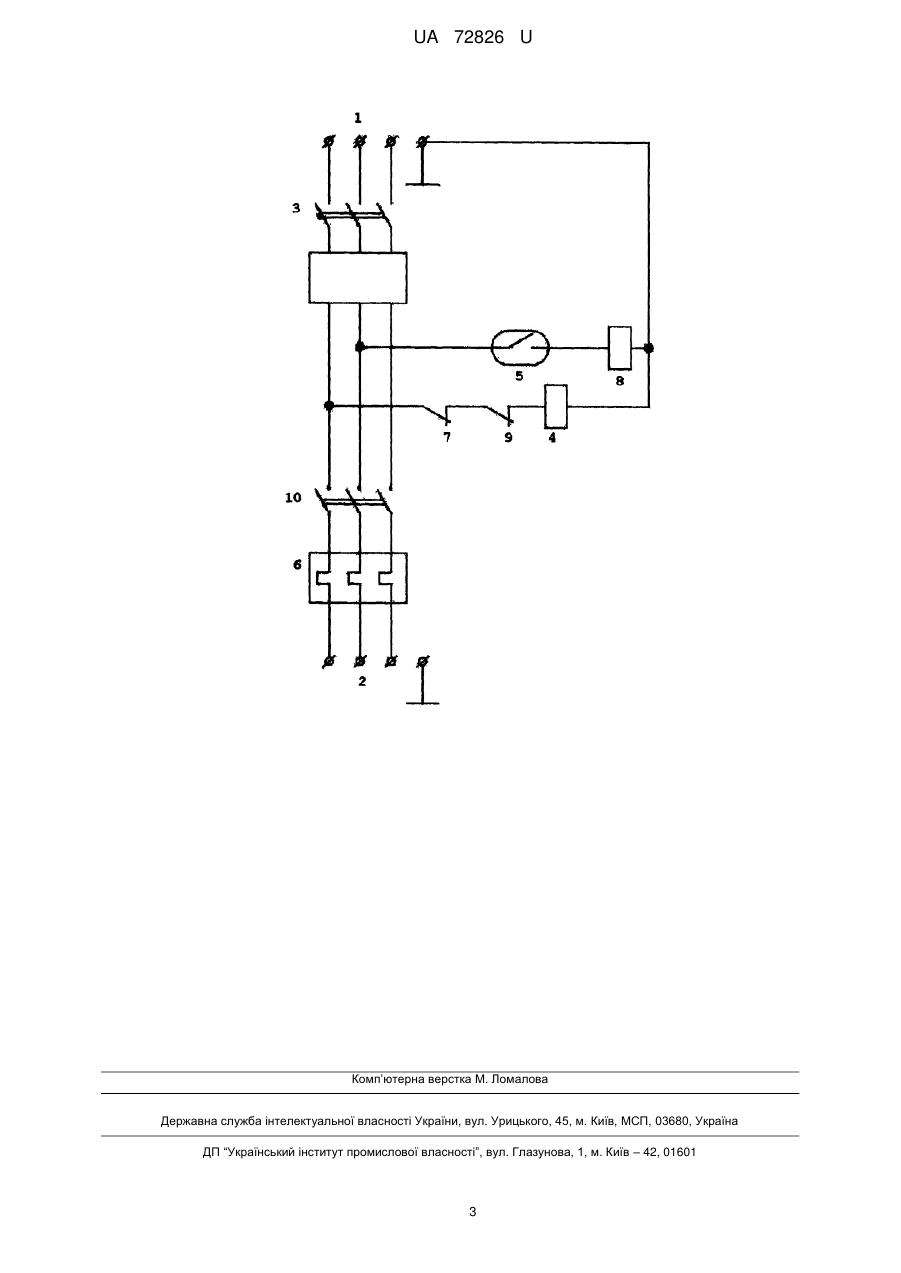

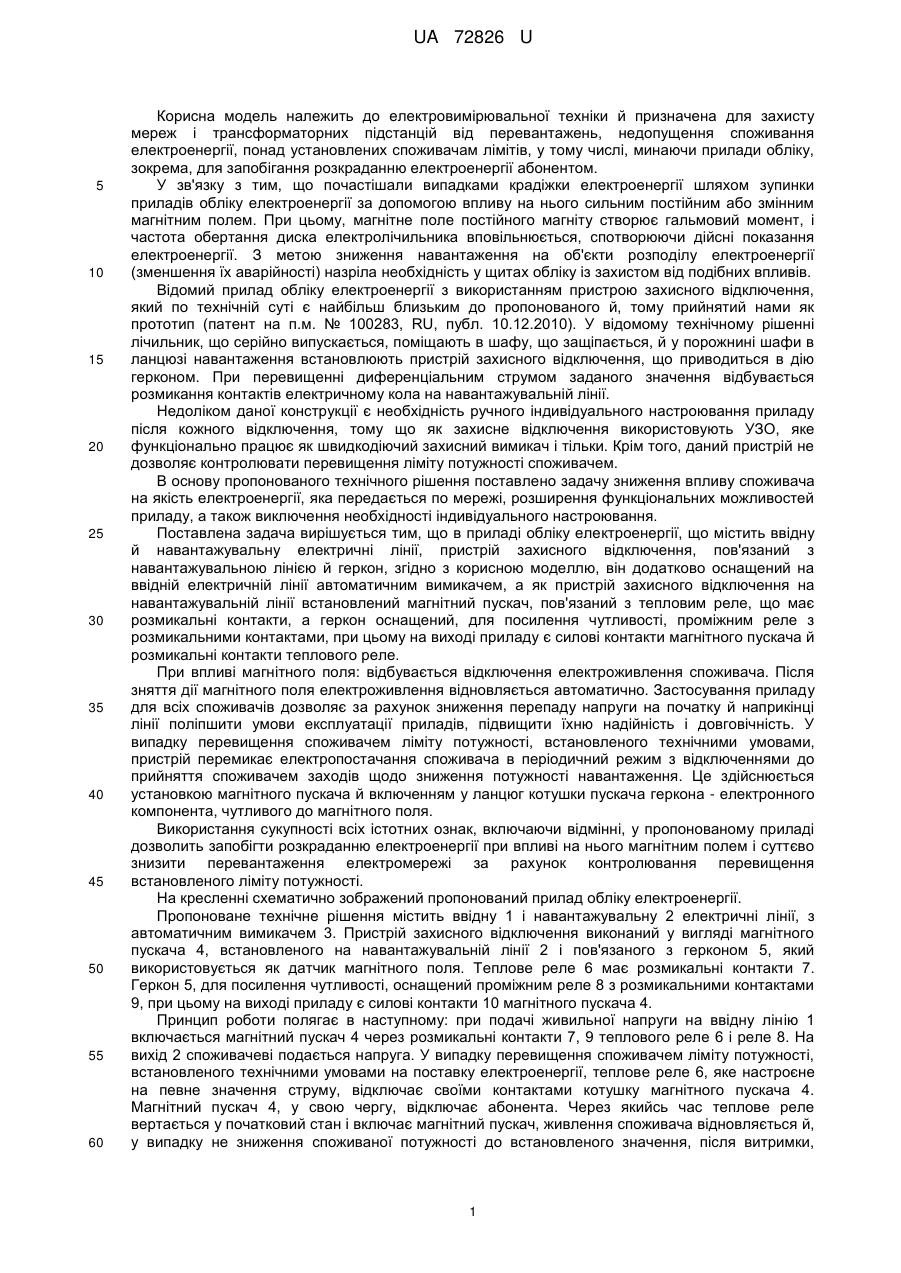

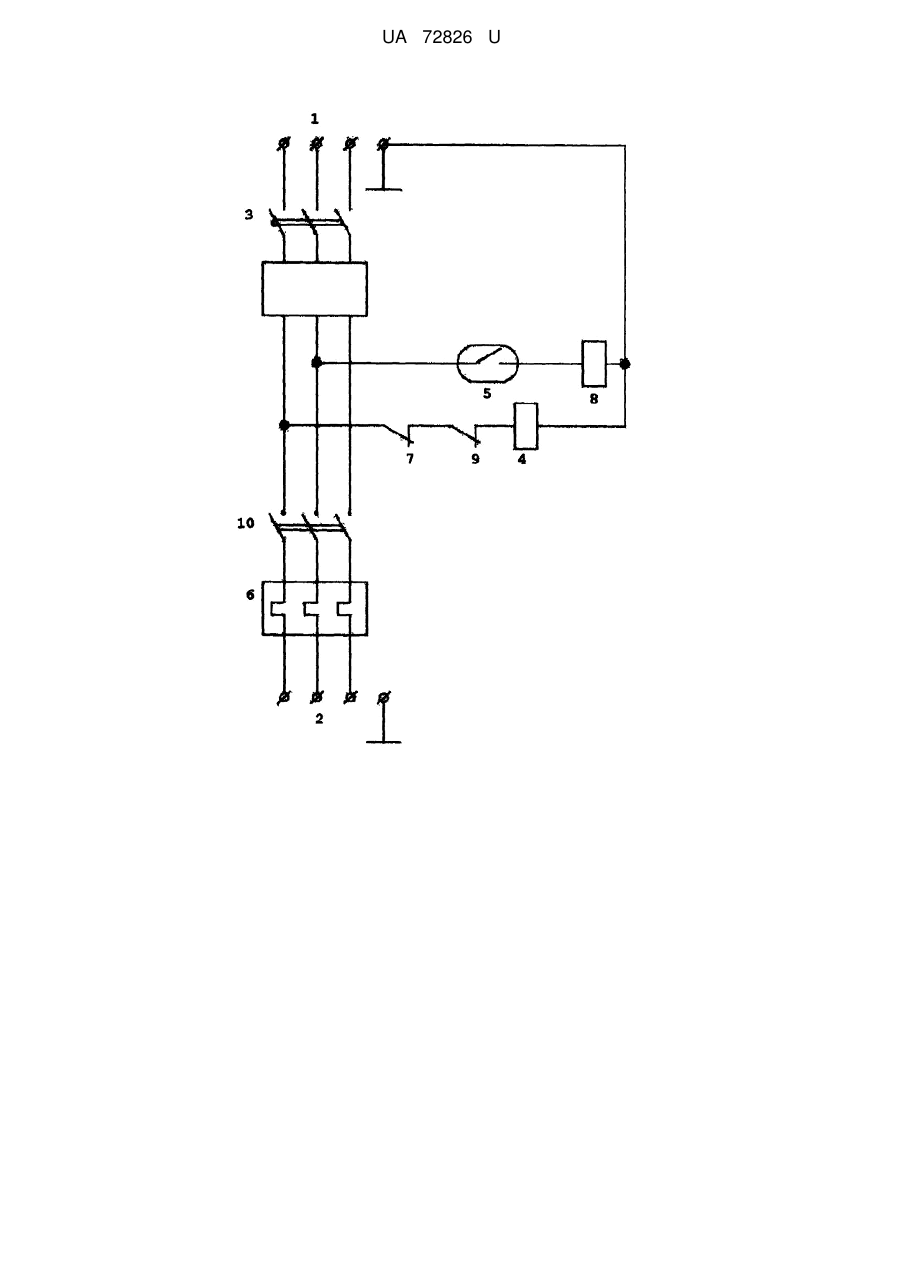

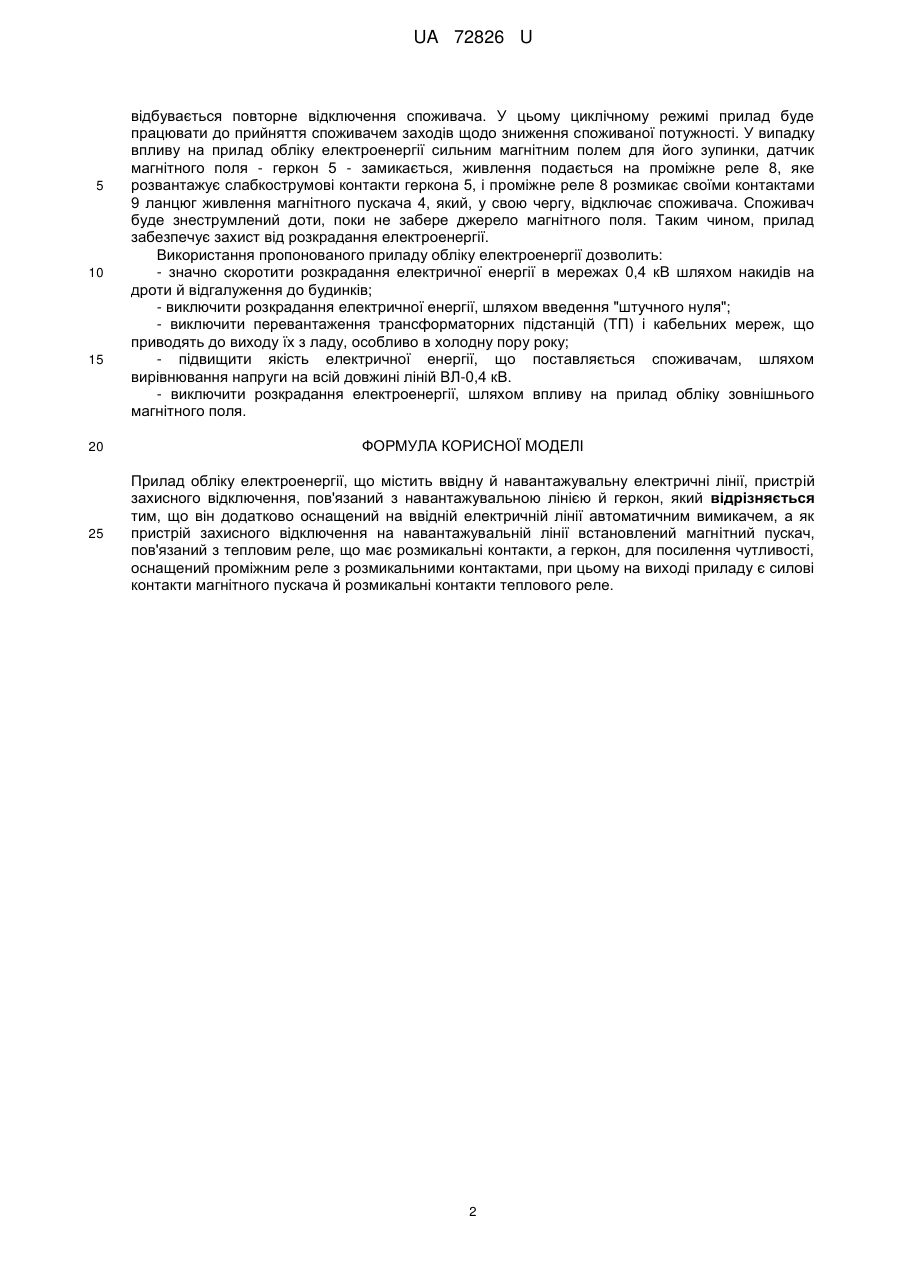

Реферат: Прилад обліку електроенергії додатково оснащений на ввідній електричній лінії автоматичним вимикачем, а як пристрій захисного відключення на навантажувальній лінії встановлений магнітний пускач, пов'язаний з тепловим реле, що має розмикальні контакти, а геркон, для посилення чутливості, оснащений проміжним реле з розмикальними контактами, при цьому на виході приладу є силові контакти магнітного пускача й розмикальні контакти теплового реле. UA 72826 U (12) UA 72826 U UA 72826 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електровимірювальної техніки й призначена для захисту мереж і трансформаторних підстанцій від перевантажень, недопущення споживання електроенергії, понад установлених споживачам лімітів, у тому числі, минаючи прилади обліку, зокрема, для запобігання розкраданню електроенергії абонентом. У зв'язку з тим, що почастішали випадками крадіжки електроенергії шляхом зупинки приладів обліку електроенергії за допомогою впливу на нього сильним постійним або змінним магнітним полем. При цьому, магнітне поле постійного магніту створює гальмовий момент, і частота обертання диска електролічильника вповільнюється, спотворюючи дійсні показання електроенергії. З метою зниження навантаження на об'єкти розподілу електроенергії (зменшення їх аварійності) назріла необхідність у щитах обліку із захистом від подібних впливів. Відомий прилад обліку електроенергії з використанням пристрою захисного відключення, який по технічній суті є найбільш близьким до пропонованого й, тому прийнятий нами як прототип (патент на п.м. № 100283, RU, публ. 10.12.2010). У відомому технічному рішенні лічильник, що серійно випускається, поміщають в шафу, що защіпається, й у порожнині шафи в ланцюзі навантаження встановлюють пристрій захисного відключення, що приводиться в дію герконом. При перевищенні диференціальним струмом заданого значення відбувається розмикання контактів електричному кола на навантажувальній лінії. Недоліком даної конструкції є необхідність ручного індивідуального настроювання приладу після кожного відключення, тому що як захисне відключення використовують УЗО, яке функціонально працює як швидкодіючий захисний вимикач і тільки. Крім того, даний пристрій не дозволяє контролювати перевищення ліміту потужності споживачем. В основу пропонованого технічного рішення поставлено задачу зниження впливу споживача на якість електроенергії, яка передається по мережі, розширення функціональних можливостей приладу, а також виключення необхідності індивідуального настроювання. Поставлена задача вирішується тим, що в приладі обліку електроенергії, що містить ввідну й навантажувальну електричні лінії, пристрій захисного відключення, пов'язаний з навантажувальною лінією й геркон, згідно з корисною моделлю, він додатково оснащений на ввідній електричній лінії автоматичним вимикачем, а як пристрій захисного відключення на навантажувальній лінії встановлений магнітний пускач, пов'язаний з тепловим реле, що має розмикальні контакти, а геркон оснащений, для посилення чутливості, проміжним реле з розмикальними контактами, при цьому на виході приладу є силові контакти магнітного пускача й розмикальні контакти теплового реле. При впливі магнітного поля: відбувається відключення електроживлення споживача. Після зняття дії магнітного поля електроживлення відновляється автоматично. Застосування приладу для всіх споживачів дозволяє за рахунок зниження перепаду напруги на початку й наприкінці лінії поліпшити умови експлуатації приладів, підвищити їхню надійність і довговічність. У випадку перевищення споживачем ліміту потужності, встановленого технічними умовами, пристрій перемикає електропостачання споживача в періодичний режим з відключеннями до прийняття споживачем заходів щодо зниження потужності навантаження. Це здійснюється установкою магнітного пускача й включенням у ланцюг котушки пускача геркона - електронного компонента, чутливого до магнітного поля. Використання сукупності всіх істотних ознак, включаючи відмінні, у пропонованому приладі дозволить запобігти розкраданню електроенергії при впливі на нього магнітним полем і суттєво знизити перевантаження електромережі за рахунок контролювання перевищення встановленого ліміту потужності. На кресленні схематично зображений пропонований прилад обліку електроенергії. Пропоноване технічне рішення містить ввідну 1 і навантажувальну 2 електричні лінії, з автоматичним вимикачем 3. Пристрій захисного відключення виконаний у вигляді магнітного пускача 4, встановленого на навантажувальній лінії 2 і пов'язаного з герконом 5, який використовується як датчик магнітного поля. Теплове реле 6 має розмикальні контакти 7. Геркон 5, для посилення чутливості, оснащений проміжним реле 8 з розмикальними контактами 9, при цьому на виході приладу є силові контакти 10 магнітного пускача 4. Принцип роботи полягає в наступному: при подачі живильної напруги на ввідну лінію 1 включається магнітний пускач 4 через розмикальні контакти 7, 9 теплового реле 6 і реле 8. На вихід 2 споживачеві подається напруга. У випадку перевищення споживачем ліміту потужності, встановленого технічними умовами на поставку електроенергії, теплове реле 6, яке настроєне на певне значення струму, відключає своїми контактами котушку магнітного пускача 4. Магнітний пускач 4, у свою чергу, відключає абонента. Через якийсь час теплове реле вертається у початковий стан і включає магнітний пускач, живлення споживача відновляється й, у випадку не зниження споживаної потужності до встановленого значення, після витримки, 1 UA 72826 U 5 10 15 відбувається повторне відключення споживача. У цьому циклічному режимі прилад буде працювати до прийняття споживачем заходів щодо зниження споживаної потужності. У випадку впливу на прилад обліку електроенергії сильним магнітним полем для його зупинки, датчик магнітного поля - геркон 5 - замикається, живлення подається на проміжне реле 8, яке розвантажує слабкострумові контакти геркона 5, і проміжне реле 8 розмикає своїми контактами 9 ланцюг живлення магнітного пускача 4, який, у свою чергу, відключає споживача. Споживач буде знеструмлений доти, поки не забере джерело магнітного поля. Таким чином, прилад забезпечує захист від розкрадання електроенергії. Використання пропонованого приладу обліку електроенергії дозволить: - значно скоротити розкрадання електричної енергії в мережах 0,4 кВ шляхом накидів на дроти й відгалуження до будинків; - виключити розкрадання електричної енергії, шляхом введення "штучного нуля"; - виключити перевантаження трансформаторних підстанцій (ТП) і кабельних мереж, що приводять до виходу їх з ладу, особливо в холодну пору року; - підвищити якість електричної енергії, що поставляється споживачам, шляхом вирівнювання напруги на всій довжині ліній ВЛ-0,4 кВ. - виключити розкрадання електроенергії, шляхом впливу на прилад обліку зовнішнього магнітного поля. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Прилад обліку електроенергії, що містить ввідну й навантажувальну електричні лінії, пристрій захисного відключення, пов'язаний з навантажувальною лінією й геркон, який відрізняється тим, що він додатково оснащений на ввідній електричній лінії автоматичним вимикачем, а як пристрій захисного відключення на навантажувальній лінії встановлений магнітний пускач, пов'язаний з тепловим реле, що має розмикальні контакти, а геркон, для посилення чутливості, оснащений проміжним реле з розмикальними контактами, при цьому на виході приладу є силові контакти магнітного пускача й розмикальні контакти теплового реле. 2 UA 72826 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
