Пристрій для розкидання підстилки

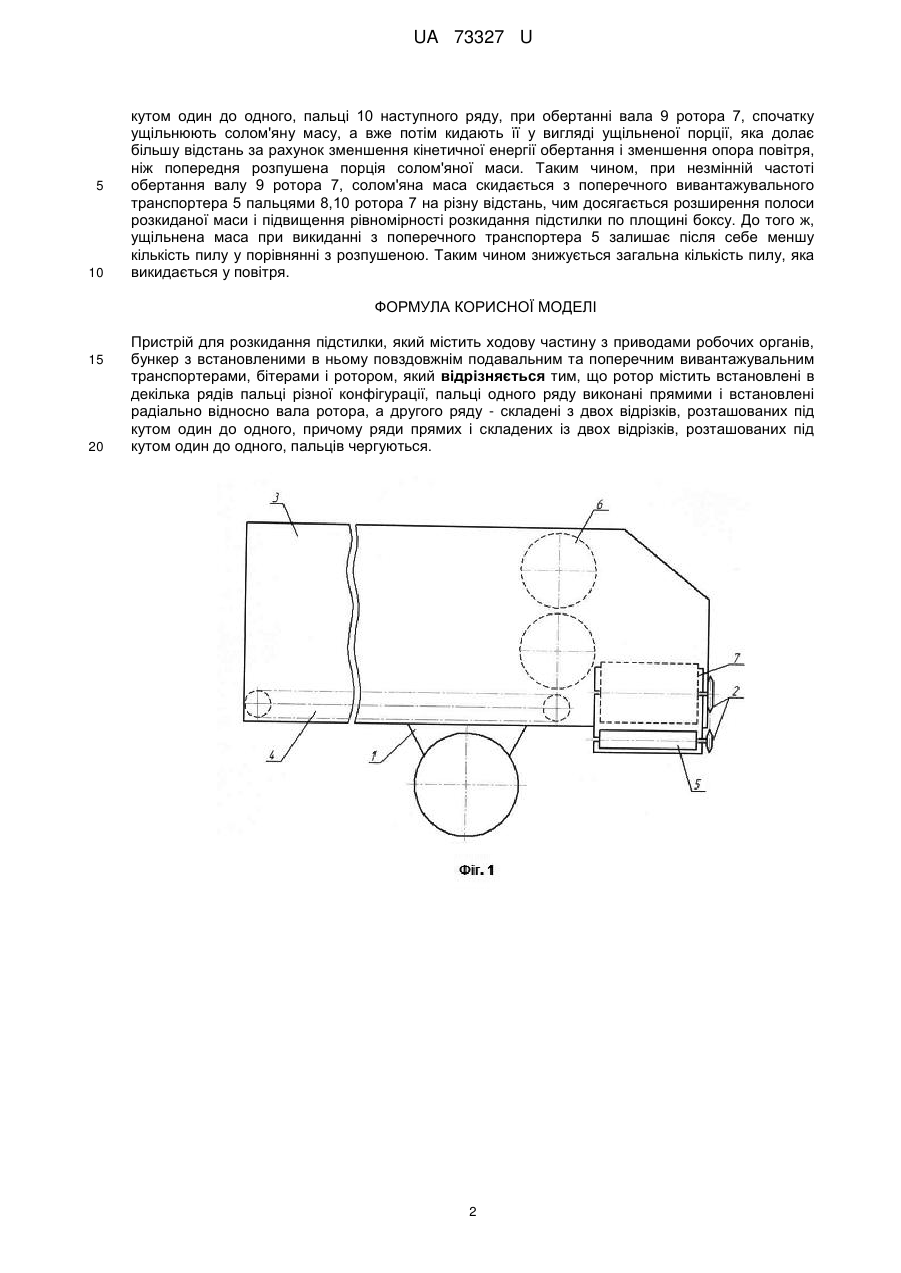

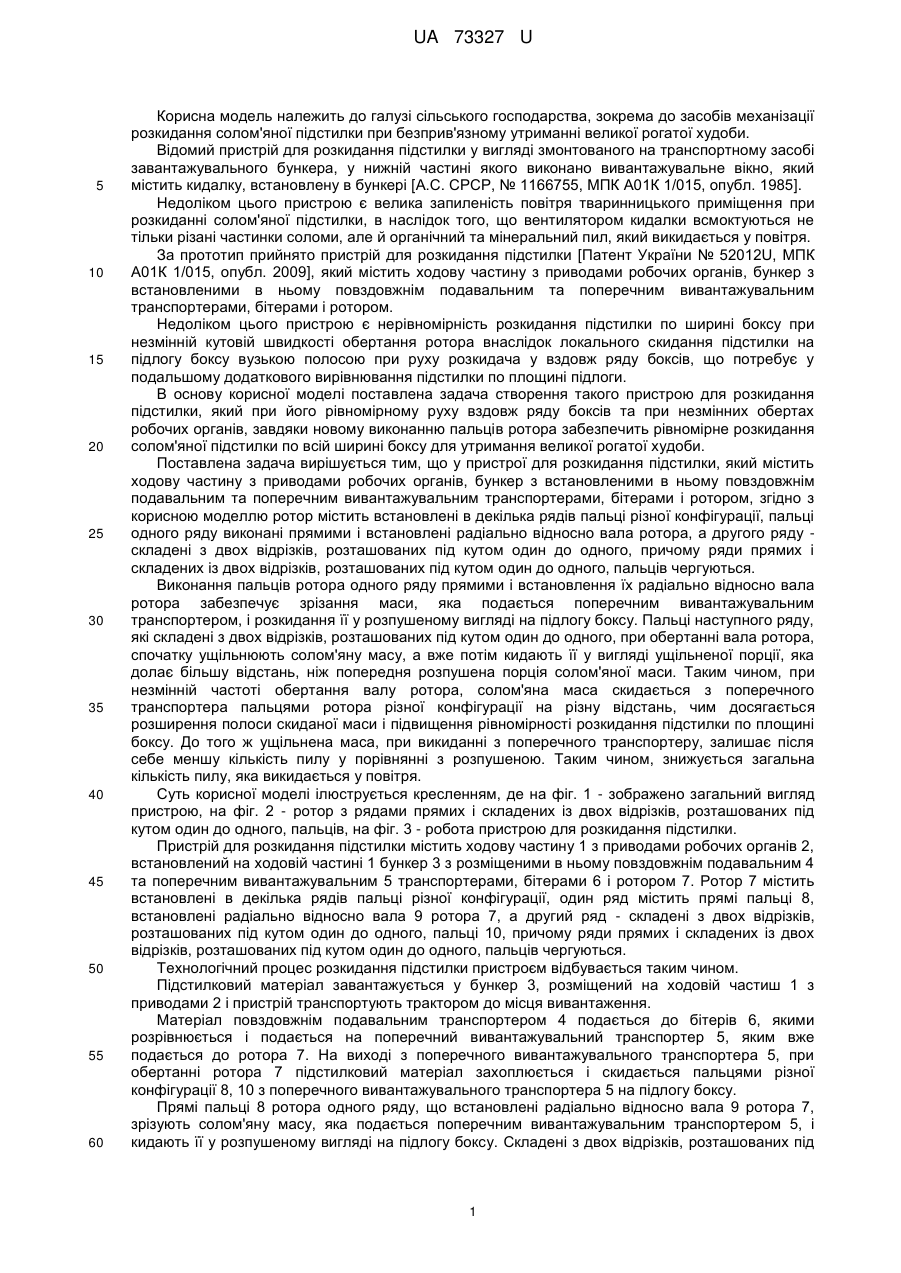

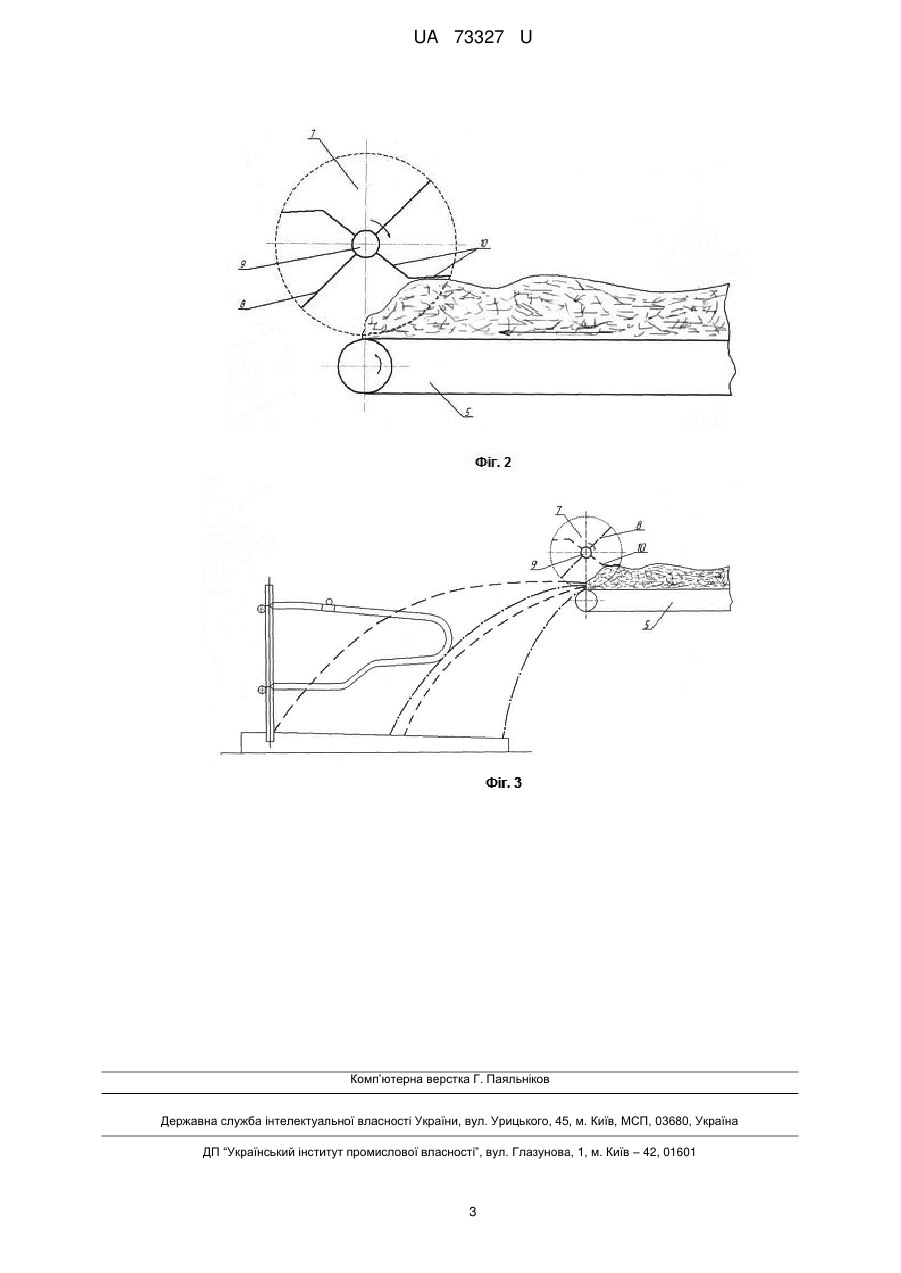

Реферат: UA 73327 U UA 73327 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, зокрема до засобів механізації розкидання солом'яної підстилки при безприв'язному утриманні великої рогатої худоби. Відомий пристрій для розкидання підстилки у вигляді змонтованого на транспортному засобі завантажувального бункера, у нижній частині якого виконано вивантажувальне вікно, який містить кидалку, встановлену в бункері [А.С. СРСР, № 1166755, МПК А01К 1/015, опубл. 1985]. Недоліком цього пристрою є велика запиленість повітря тваринницького приміщення при розкиданні солом'яної підстилки, в наслідок того, що вентилятором кидалки всмоктуються не тільки різані частинки соломи, але й органічний та мінеральний пил, який викидається у повітря. За прототип прийнято пристрій для розкидання підстилки [Патент України № 52012U, МПК А01К 1/015, опубл. 2009], який містить ходову частину з приводами робочих органів, бункер з встановленими в ньому повздовжнім подавальним та поперечним вивантажувальним транспортерами, бітерами і ротором. Недоліком цього пристрою є нерівномірність розкидання підстилки по ширині боксу при незмінній кутовій швидкості обертання ротора внаслідок локального скидання підстилки на підлогу боксу вузькою полосою при руху розкидача у вздовж ряду боксів, що потребує у подальшому додаткового вирівнювання підстилки по площині підлоги. В основу корисної моделі поставлена задача створення такого пристрою для розкидання підстилки, який при його рівномірному руху вздовж ряду боксів та при незмінних обертах робочих органів, завдяки новому виконанню пальців ротора забезпечить рівномірне розкидання солом'яної підстилки по всій ширині боксу для утримання великої рогатої худоби. Поставлена задача вирішується тим, що у пристрої для розкидання підстилки, який містить ходову частину з приводами робочих органів, бункер з встановленими в ньому повздовжнім подавальним та поперечним вивантажувальним транспортерами, бітерами і ротором, згідно з корисною моделлю ротор містить встановлені в декілька рядів пальці різної конфігурації, пальці одного ряду виконані прямими і встановлені радіально відносно вала ротора, а другого ряду складені з двох відрізків, розташованих під кутом один до одного, причому ряди прямих і складених із двох відрізків, розташованих під кутом один до одного, пальців чергуються. Виконання пальців ротора одного ряду прямими і встановлення їх радіально відносно вала ротора забезпечує зрізання маси, яка подається поперечним вивантажувальним транспортером, і розкидання її у розпушеному вигляді на підлогу боксу. Пальці наступного ряду, які складені з двох відрізків, розташованих під кутом один до одного, при обертанні вала ротора, спочатку ущільнюють солом'яну масу, а вже потім кидають її у вигляді ущільненої порції, яка долає більшу відстань, ніж попередня розпушена порція солом'яної маси. Таким чином, при незмінній частоті обертання валу ротора, солом'яна маса скидається з поперечного транспортера пальцями ротора різної конфігурації на різну відстань, чим досягається розширення полоси скиданої маси і підвищення рівномірності розкидання підстилки по площині боксу. До того ж ущільнена маса, при викиданні з поперечного транспортеру, залишає після себе меншу кількість пилу у порівнянні з розпушеною. Таким чином, знижується загальна кількість пилу, яка викидається у повітря. Суть корисної моделі ілюструється кресленням, де на фіг. 1 - зображено загальний вигляд пристрою, на фіг. 2 - ротор з рядами прямих і складених із двох відрізків, розташованих під кутом один до одного, пальців, на фіг. 3 - робота пристрою для розкидання підстилки. Пристрій для розкидання підстилки містить ходову частину 1 з приводами робочих органів 2, встановлений на ходовій частині 1 бункер 3 з розміщеними в ньому повздовжнім подавальним 4 та поперечним вивантажувальним 5 транспортерами, бітерами 6 і ротором 7. Ротор 7 містить встановлені в декілька рядів пальці різної конфігурації, один ряд містить прямі пальці 8, встановлені радіально відносно вала 9 ротора 7, а другий ряд - складені з двох відрізків, розташованих під кутом один до одного, пальці 10, причому ряди прямих і складених із двох відрізків, розташованих під кутом один до одного, пальців чергуються. Технологічний процес розкидання підстилки пристроєм відбувається таким чином. Підстилковий матеріал завантажується у бункер 3, розміщений на ходовій частиш 1 з приводами 2 і пристрій транспортують трактором до місця вивантаження. Матеріал повздовжнім подавальним транспортером 4 подається до бітерів 6, якими розрівнюється і подається на поперечний вивантажувальний транспортер 5, яким вже подається до ротора 7. На виході з поперечного вивантажувального транспортера 5, при обертанні ротора 7 підстилковий матеріал захоплюється і скидається пальцями різної конфігурації 8, 10 з поперечного вивантажувального транспортера 5 на підлогу боксу. Прямі пальці 8 ротора одного ряду, що встановлені радіально відносно вала 9 ротора 7, зрізують солом'яну масу, яка подається поперечним вивантажувальним транспортером 5, і кидають її у розпушеному вигляді на підлогу боксу. Складені з двох відрізків, розташованих під 1 UA 73327 U 5 10 кутом один до одного, пальці 10 наступного ряду, при обертанні вала 9 ротора 7, спочатку ущільнюють солом'яну масу, а вже потім кидають її у вигляді ущільненої порції, яка долає більшу відстань за рахунок зменшення кінетичної енергії обертання і зменшення опора повітря, ніж попередня розпушена порція солом'яної маси. Таким чином, при незмінній частоті обертання валу 9 ротора 7, солом'яна маса скидається з поперечного вивантажувального транспортера 5 пальцями 8,10 ротора 7 на різну відстань, чим досягається розширення полоси розкиданої маси і підвищення рівномірності розкидання підстилки по площині боксу. До того ж, ущільнена маса при викиданні з поперечного транспортера 5 залишає піcля себе меншу кількість пилу у порівнянні з розпушеною. Таким чином знижується загальна кількість пилу, яка викидається у повітря. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій для розкидання підстилки, який містить ходову частину з приводами робочих органів, бункер з встановленими в ньому повздовжнім подавальним та поперечним вивантажувальним транспортерами, бітерами і ротором, який відрізняється тим, що ротор містить встановлені в декілька рядів пальці різної конфігурації, пальці одного ряду виконані прямими і встановлені радіально відносно вала ротора, а другого ряду - складені з двох відрізків, розташованих під кутом один до одного, причому ряди прямих і складених із двох відрізків, розташованих під кутом один до одного, пальців чергуються. 2 UA 73327 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
