Комбінований вододиспенсер

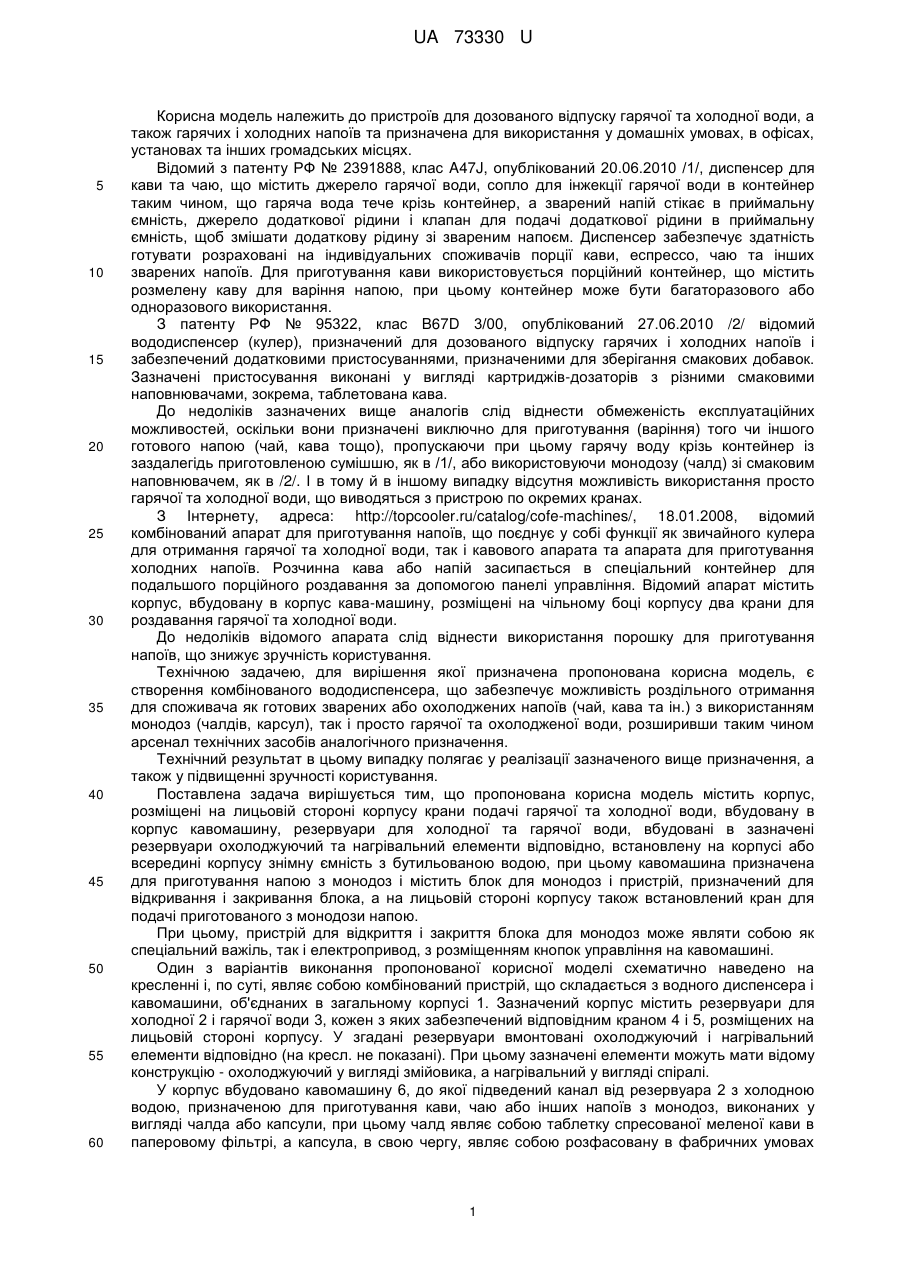

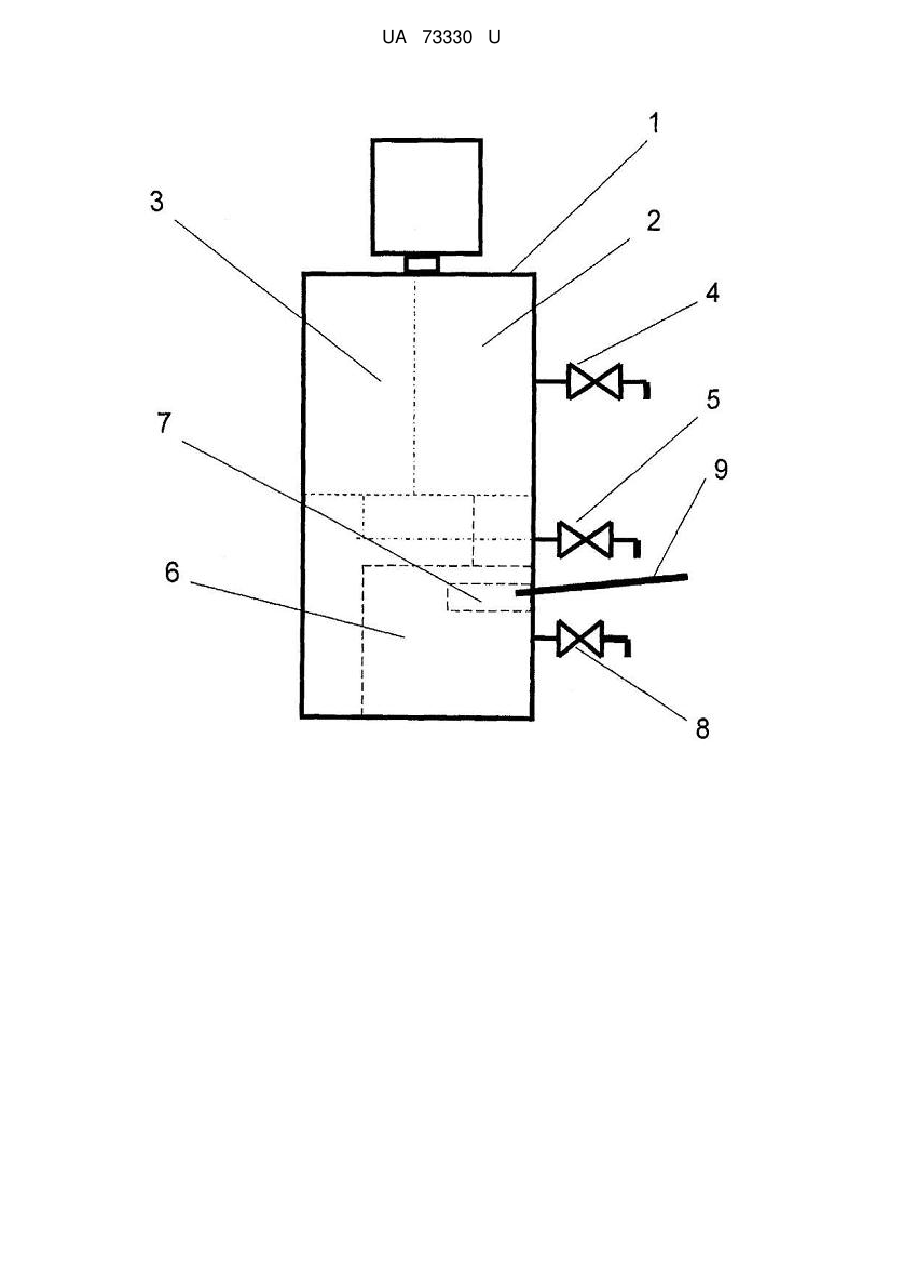

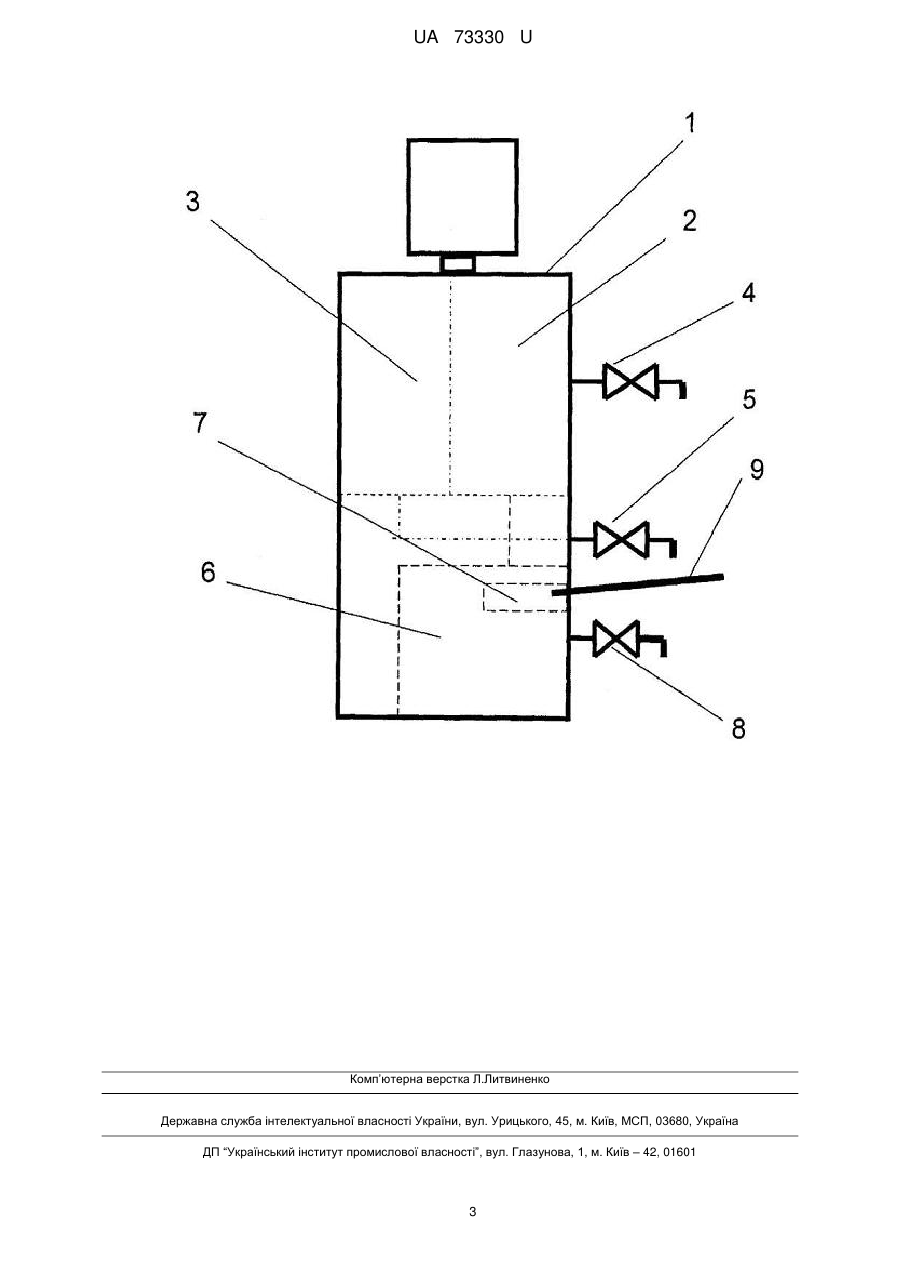

Реферат: Комбінований вододиспенсер містить корпус, розміщені на лицьовій стороні корпусу крани подачі гарячої та холодної води, вбудовану в корпус кавомашину, резервуари для холодної та гарячої води, вбудовані в зазначені резервуари охолоджуючий і нагрівальний елементи відповідно, встановлену на корпусі або всередині корпусу знімну ємність з бутильованою водою. При цьому кавомашина призначена для приготування напою з монодоз і містить блок для монодоз і пристрій, призначений для відкривання і закривання блока, а на лицьовій стороні корпусу також встановлений кран для подачі приготованого з монодози напою. UA 73330 U (33) Код держави-учасниці RU UA 73330 U UA 73330 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для дозованого відпуску гарячої та холодної води, а також гарячих і холодних напоїв та призначена для використання у домашніх умовах, в офісах, установах та інших громадських місцях. Відомий з патенту РФ № 2391888, клас A47J, опублікований 20.06.2010 /1/, диспенсер для кави та чаю, що містить джерело гарячої води, сопло для інжекції гарячої води в контейнер таким чином, що гаряча вода тече крізь контейнер, а зварений напій стікає в приймальну ємність, джерело додаткової рідини і клапан для подачі додаткової рідини в приймальну ємність, щоб змішати додаткову рідину зі звареним напоєм. Диспенсер забезпечує здатність готувати розраховані на індивідуальних споживачів порції кави, еспрессо, чаю та інших зварених напоїв. Для приготування кави використовується порційний контейнер, що містить розмелену каву для варіння напою, при цьому контейнер може бути багаторазового або одноразового використання. З патенту РФ № 95322, клас B67D 3/00, опублікований 27.06.2010 /2/ відомий вододиспенсер (кулер), призначений для дозованого відпуску гарячих і холодних напоїв і забезпечений додатковими пристосуваннями, призначеними для зберігання смакових добавок. Зазначені пристосування виконані у вигляді картриджів-дозаторів з різними смаковими наповнювачами, зокрема, таблетована кава. До недоліків зазначених вище аналогів слід віднести обмеженість експлуатаційних можливостей, оскільки вони призначені виключно для приготування (варіння) того чи іншого готового напою (чай, кава тощо), пропускаючи при цьому гарячу воду крізь контейнер із заздалегідь приготовленою сумішшю, як в /1/, або використовуючи монодозу (чалд) зі смаковим наповнювачем, як в /2/. І в тому й в іншому випадку відсутня можливість використання просто гарячої та холодної води, що виводяться з пристрою по окремих кранах. З Інтернету, адреса: http://topcooler.ru/catalog/cofe-machines/, 18.01.2008, відомий комбінований апарат для приготування напоїв, що поєднує у собі функції як звичайного кулера для отримання гарячої та холодної води, так і кавового апарата та апарата для приготування холодних напоїв. Розчинна кава або напій засипається в спеціальний контейнер для подальшого порційного роздавання за допомогою панелі управління. Відомий апарат містить корпус, вбудовану в корпус кава-машину, розміщені на чільному боці корпусу два крани для роздавання гарячої та холодної води. До недоліків відомого апарата слід віднести використання порошку для приготування напоїв, що знижує зручність користування. Технічною задачею, для вирішення якої призначена пропонована корисна модель, є створення комбінованого вододиспенсера, що забезпечує можливість роздільного отримання для споживача як готових зварених або охолоджених напоїв (чай, кава та ін.) з використанням монодоз (чалдів, карсул), так і просто гарячої та охолодженої води, розширивши таким чином арсенал технічних засобів аналогічного призначення. Технічний результат в цьому випадку полягає у реалізації зазначеного вище призначення, а також у підвищенні зручності користування. Поставлена задача вирішується тим, що пропонована корисна модель містить корпус, розміщені на лицьовій стороні корпусу крани подачі гарячої та холодної води, вбудовану в корпус кавомашину, резервуари для холодної та гарячої води, вбудовані в зазначені резервуари охолоджуючий та нагрівальний елементи відповідно, встановлену на корпусі або всередині корпусу знімну ємність з бутильованою водою, при цьому кавомашина призначена для приготування напою з монодоз і містить блок для монодоз і пристрій, призначений для відкривання і закривання блока, а на лицьовій стороні корпусу також встановлений кран для подачі приготованого з монодози напою. При цьому, пристрій для відкриття і закриття блока для монодоз може являти собою як спеціальний важіль, так і електропривод, з розміщенням кнопок управління на кавомашині. Один з варіантів виконання пропонованої корисної моделі схематично наведено на кресленні і, по суті, являє собою комбінований пристрій, що складається з водного диспенсера і кавомашини, об'єднаних в загальному корпусі 1. Зазначений корпус містить резервуари для холодної 2 і гарячої води 3, кожен з яких забезпечений відповідним краном 4 і 5, розміщених на лицьовій стороні корпусу. У згадані резервуари вмонтовані охолоджуючий і нагрівальний елементи відповідно (на кресл. не показані). При цьому зазначені елементи можуть мати відому конструкцію - охолоджуючий у вигляді змійовика, а нагрівальний у вигляді спіралі. У корпус вбудовано кавомашину 6, до якої підведений канал від резервуара 2 з холодною водою, призначеною для приготування кави, чаю або інших напоїв з монодоз, виконаних у вигляді чалда або капсули, при цьому чалд являє собою таблетку спресованої меленої кави в паперовому фільтрі, а капсула, в свою чергу, являє собою розфасовану в фабричних умовах 1 UA 73330 U 5 10 15 20 25 мелену смажену каву, спресовану в порційні одноразові пластикові капсули. Зазначені монодози - збірна назва індивідуальних порцій натуральної кави для приготування напою (кава есперессо, американо). Крім кави в монодозах можливе використання чаю та інших напоїв, що вимагають гарячого заварювання. Для приготування напою монодозу поміщають у спеціальний блок 7 для монодоз, наявний в кавомашині 6, який відкривається і закривається за допомогою пристрою для відкривання і закривання блока. Після розміщення монодози в блоці 7, за допомогою кнопок управління, що є в кавомашині, встановлюється режим приготування напою. З крана для подачі готового напою 8 отримують його порцію. Застосування монодоз обумовлює ряд переваг над звичайними автоматичними кавовими машинами за рахунок того, що порція напою вже відмірена, підібраний ступінь подрібнення і спеціальним чином пристосована для використання в кавомашині. При цьому відсутня необхідність в регулюванні, очищенні, обслуговуванні кава-машини, споживач повинен тільки помістити таку дозу в кава-машину і натиснути відповідну кнопку, щоб почати процес приготування. Працює пропонований комбінований вододиспенсер наступним чином. Для приготування порції гарячого напою, зокрема, кави, споживач за допомогою пристрою для відкривання і закривання блока відкриває блок для монодоз 7, розміщує монодозу з кавою усередині блока, потім, знову за допомогою вказаного пристрою, закриває блок для монодоз 7, після чого натисканням кнопки на кавомашині запускається процес приготування напою. Пристрій для відкривання і закривання блока для монодоз може бути виконаний у вигляді важеля 9, як це показано на кресл., розташованого на бічній поверхні корпусу 1, або у вигляді електроприводу (на кресл. не показаний) з розташуванням кнопок управління на кавомашині. Готовий напій споживач одержує за допомогою крана 8. Так само споживач отримує й інший, крім кави, напій, що вимагає гарячого заварювання з монодози. У разі потреби в гарячій або холодній воді, споживачем відкривається відповідний кран (4 або 5) на лицьовій стороні корпусу 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Комбінований вододиспенсер, що містить корпус, розміщені на лицьовій стороні корпусу крани подачі гарячої та холодної води, вбудовану в корпус кавомашину, резервуари для холодної та гарячої води, вбудовані в зазначені резервуари охолоджуючий і нагрівальний елементи відповідно, встановлену на корпусі або всередині корпусу знімну ємність з бутильованою водою, при цьому кавомашина призначена для приготування напою з монодоз і містить блок для монодоз і пристрій, призначений для відкривання і закривання блока, а на лицьовій стороні корпусу також встановлений кран для подачі приготованого з монодози напою. 2. Комбінований вододиспенсер за п. 1, який відрізняється тим, що пристрій для відкривання і закривання блока виконано у вигляді важеля. 3. Комбінований вододиспенсер за п. 1, який відрізняється тим, що пристрій для відкривання і закривання блока виконано у вигляді електроприводу. 4. Комбінований вододиспенсер за п. 1, який відрізняється тим, що монодоза виконана у вигляді чалда. 5. Комбінований вододиспенсер за п. 1, що відрізняється тим, що монодоза виконана у вигляді капсули. 6. Комбінований вододиспенсер по п. 2, який відрізняється тим, що важіль розташований на бічній поверхні корпусу. 7. Комбінований вододиспенсер за п. 1, який відрізняється тим, що кавомашина пов'язана каналом з резервуаром холодної води. 2 UA 73330 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
