Льонокомбайновий агрегат

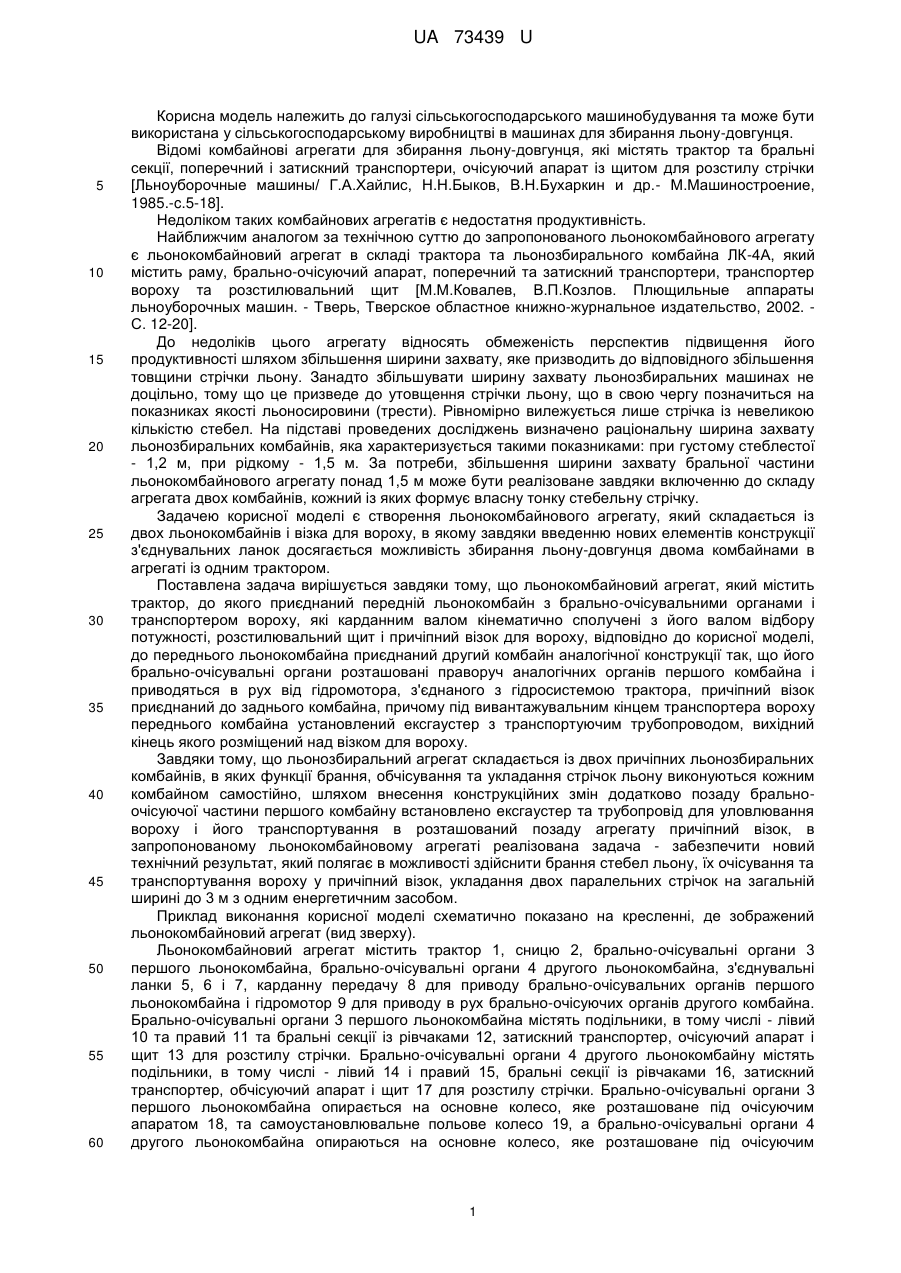

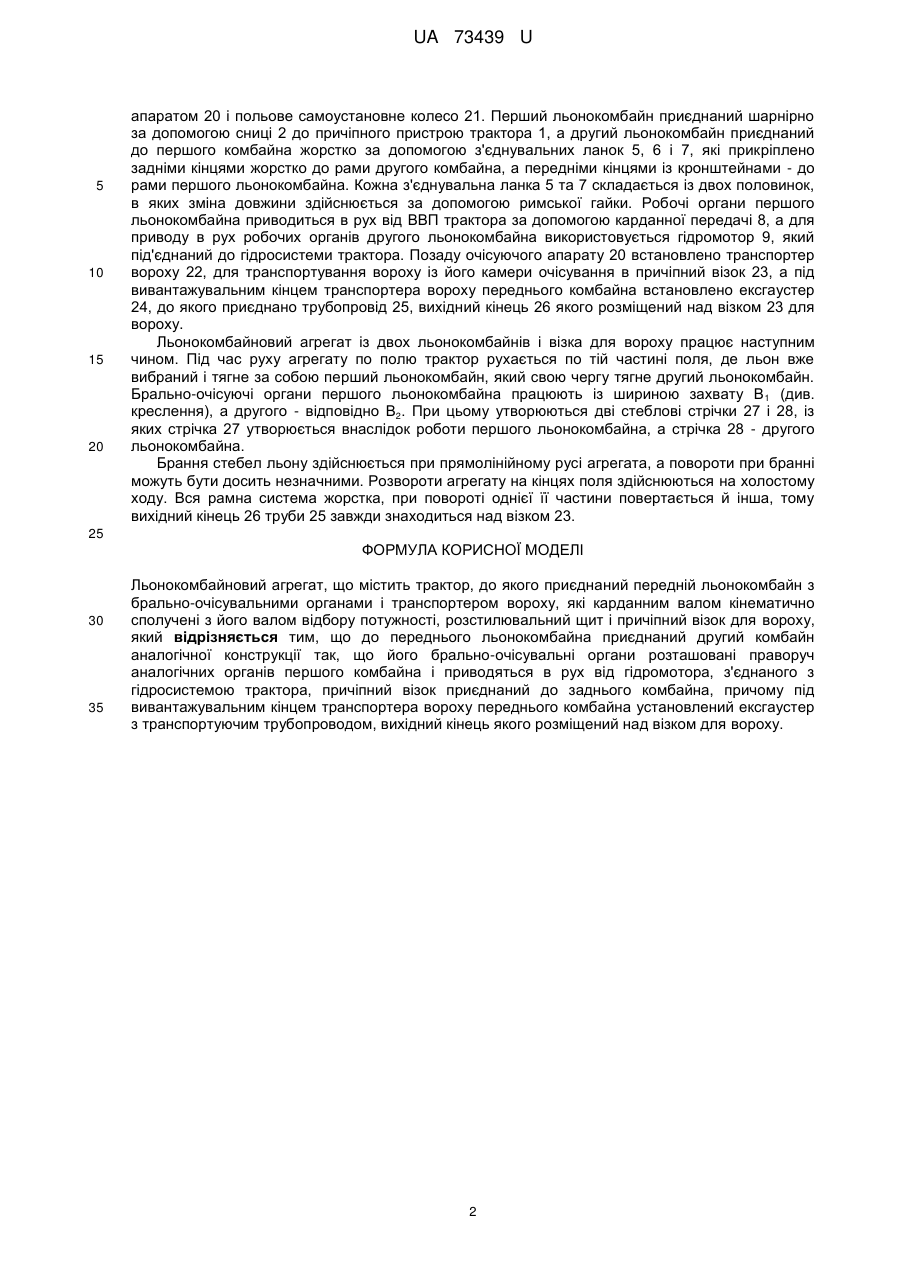

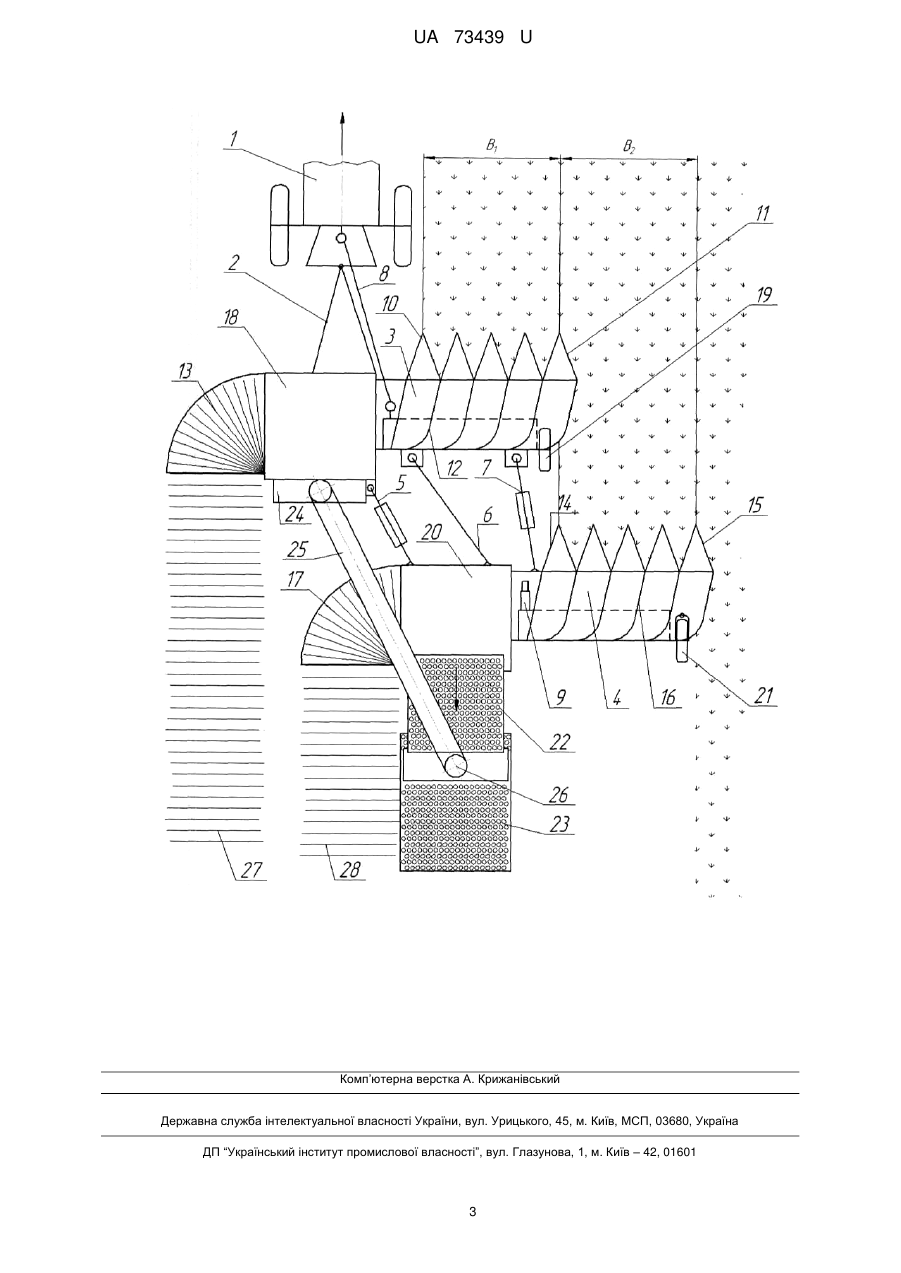

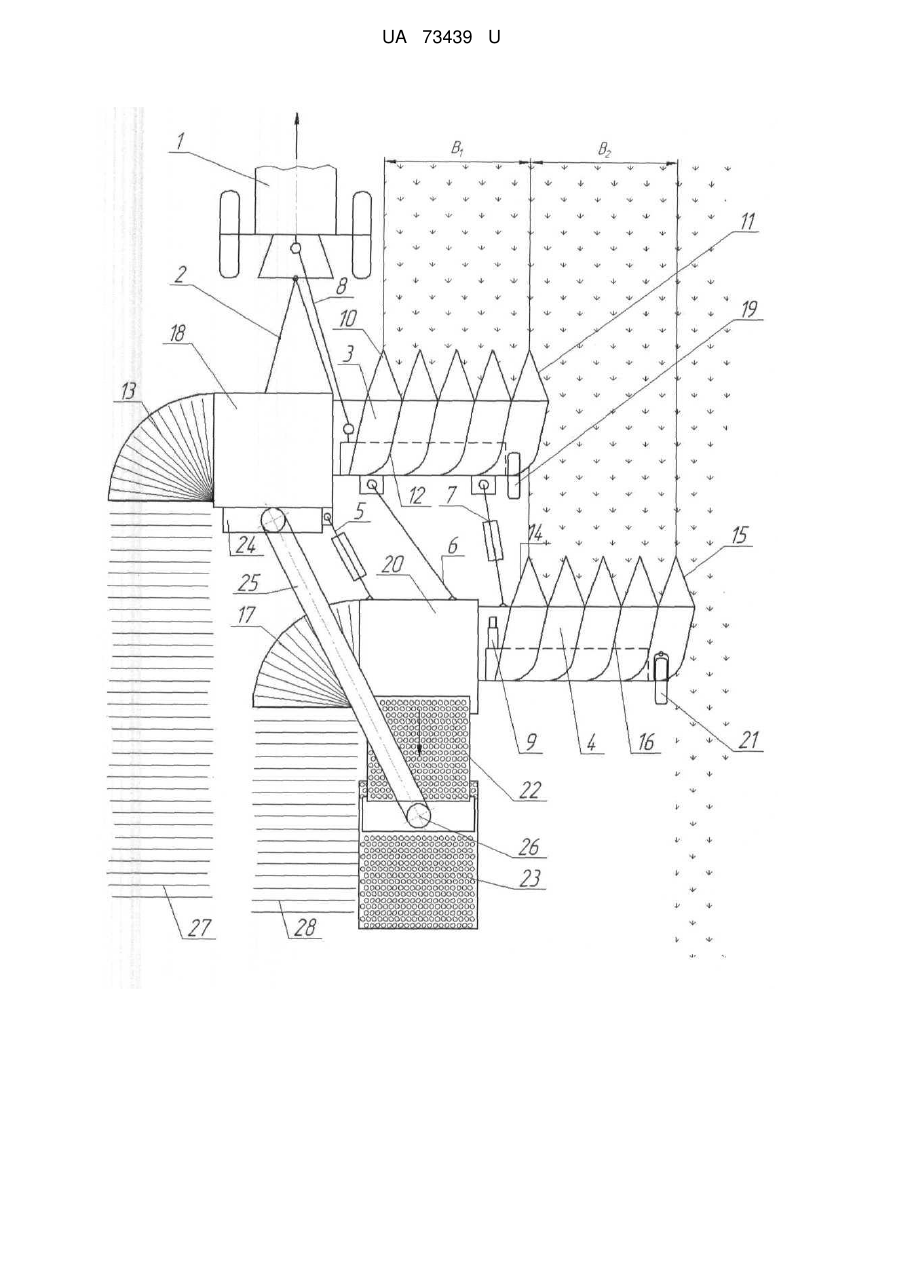

Реферат: Льонокомбайновий агрегат містить трактор, передній льонокомбайн з брально-очісувальними органами і транспортером вороху, розстилювальний щит і причіпний візок для вороху. До переднього льонокомбайна приєднаний другий комбайн аналогічної конструкції. Його бральноочісувальні органи розташовані праворуч аналогічних органів першого комбайну і приводяться в рух від гідромотора з'єднаного з гідросистемою трактора. Під вивантажувальним кінцем транспортера вороху переднього комбайна установлений ексгаустер з транспортуючим трубопроводом. UA 73439 U (12) UA 73439 U UA 73439 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування та може бути використана у сільськогосподарському виробництві в машинах для збирання льону-довгунця. Відомі комбайнові агрегати для збирання льону-довгунця, які містять трактор та бральні секції, поперечний і затискний транспортери, очісуючий апарат із щитом для розстилу стрічки [Льноуборочные машины/ Г.А.Хайлис, Н.Н.Быков, В.Н.Бухаркин и др.- М.Машиностроение, 1985.-c.5-18]. Недоліком таких комбайнових агрегатів є недостатня продуктивність. Найближчим аналогом за технічною суттю до запропонованого льонокомбайнового агрегату є льонокомбайновий агрегат в складі трактора та льонозбирального комбайна ЛК-4А, який містить раму, брально-очісуючий апарат, поперечний та затискний транспортери, транспортер вороху та розстилювальний щит [М.М.Ковалев, В.П.Козлов. Плющильные аппараты льноуборочных машин. - Тверь, Тверское областное книжно-журнальное издательство, 2002. С. 12-20]. До недоліків цього агрегату відносять обмеженість перспектив підвищення його продуктивності шляхом збільшення ширини захвату, яке призводить до відповідного збільшення товщини стрічки льону. Занадто збільшувати ширину захвату льонозбиральних машинах не доцільно, тому що це призведе до утовщення стрічки льону, що в свою чергу позначиться на показниках якості льоносировини (трести). Рівномірно вилежується лише стрічка із невеликою кількістю стебел. На підставі проведених досліджень визначено раціональну ширина захвату льонозбиральних комбайнів, яка характеризується такими показниками: при густому стеблестої - 1,2 м, при рідкому - 1,5 м. За потреби, збільшення ширини захвату бральної частини льонокомбайнового агрегату понад 1,5 м може бути реалізоване завдяки включенню до складу агрегата двох комбайнів, кожний із яких формує власну тонку стебельну стрічку. Задачею корисної моделі є створення льонокомбайнового агрегату, який складається із двох льонокомбайнів і візка для вороху, в якому завдяки введенню нових елементів конструкції з'єднувальних ланок досягається можливість збирання льону-довгунця двома комбайнами в агрегаті із одним трактором. Поставлена задача вирішується завдяки тому, що льонокомбайновий агрегат, який містить трактор, до якого приєднаний передній льонокомбайн з брально-очісувальними органами і транспортером вороху, які карданним валом кінематично сполучені з його валом відбору потужності, розстилювальний щит і причіпний візок для вороху, відповідно до корисної моделі, до переднього льонокомбайна приєднаний другий комбайн аналогічної конструкції так, що його брально-очісувальні органи розташовані праворуч аналогічних органів першого комбайна і приводяться в рух від гідромотора, з'єднаного з гідросистемою трактора, причіпний візок приєднаний до заднього комбайна, причому під вивантажувальним кінцем транспортера вороху переднього комбайна установлений ексгаустер з транспортуючим трубопроводом, вихідний кінець якого розміщений над візком для вороху. Завдяки тому, що льонозбиральний агрегат складається із двох причіпних льонозбиральних комбайнів, в яких функції брання, обчісування та укладання стрічок льону виконуються кожним комбайном самостійно, шляхом внесення конструкційних змін додатково позаду бральноочісуючої частини першого комбайну встановлено ексгаустер та трубопровід для уловлювання вороху і його транспортування в розташований позаду агрегату причіпний візок, в запропонованому льонокомбайновому агрегаті реалізована задача - забезпечити новий технічний результат, який полягає в можливості здійснити брання стебел льону, їх очісування та транспортування вороху у причіпний візок, укладання двох паралельних стрічок на загальній ширині до 3 м з одним енергетичним засобом. Приклад виконання корисної моделі схематично показано на кресленні, де зображений льонокомбайновий агрегат (вид зверху). Льонокомбайновий агрегат містить трактор 1, сницю 2, брально-очісувальні органи 3 першого льонокомбайна, брально-очісувальні органи 4 другого льонокомбайна, з'єднувальні ланки 5, 6 і 7, карданну передачу 8 для приводу брально-очісувальних органів першого льонокомбайна і гідромотор 9 для приводу в рух брально-очісуючих органів другого комбайна. Брально-очісувальні органи 3 першого льонокомбайна містять подільники, в тому числі - лівий 10 та правий 11 та бральні секції із рівчаками 12, затискний транспортер, очісуючий апарат і щит 13 для розстилу стрічки. Брально-очісувальні органи 4 другого льонокомбайну містять подільники, в тому числі - лівий 14 і правий 15, бральні секції із рівчаками 16, затискний транспортер, обчісуючий апарат і щит 17 для розстилу стрічки. Брально-очісувальні органи 3 першого льонокомбайна опирається на основне колесо, яке розташоване під очісуючим апаратом 18, та самоустановлювальне польове колесо 19, а брально-очісувальні органи 4 другого льонокомбайна опираються на основне колесо, яке розташоване під очісуючим 1 UA 73439 U 5 10 15 20 апаратом 20 і польове самоустановне колесо 21. Перший льонокомбайн приєднаний шарнірно за допомогою сниці 2 до причіпного пристрою трактора 1, а другий льонокомбайн приєднаний до першого комбайна жорстко за допомогою з'єднувальних ланок 5, 6 і 7, які прикріплено задніми кінцями жорстко до рами другого комбайна, а передніми кінцями із кронштейнами - до рами першого льонокомбайна. Кожна з'єднувальна ланка 5 та 7 складається із двох половинок, в яких зміна довжини здійснюється за допомогою римської гайки. Робочі органи першого льонокомбайна приводиться в рух від ВВП трактора за допомогою карданної передачі 8, а для приводу в рух робочих органів другого льонокомбайна використовується гідромотор 9, який під'єднаний до гідросистеми трактора. Позаду очісуючого апарату 20 встановлено транспортер вороху 22, для транспортування вороху із його камери очісування в причіпний візок 23, а під вивантажувальним кінцем транспортера вороху переднього комбайна встановлено ексгаустер 24, до якого приєднано трубопровід 25, вихідний кінець 26 якого розміщений над візком 23 для вороху. Льонокомбайновий агрегат із двох льонокомбайнів і візка для вороху працює наступним чином. Під час руху агрегату по полю трактор рухається по тій частині поля, де льон вже вибраний і тягне за собою перший льонокомбайн, який свою чергу тягне другий льонокомбайн. Брально-очісуючі органи першого льонокомбайна працюють із шириною захвату В 1 (див. креслення), а другого - відповідно В2. При цьому утворюються дві стеблові стрічки 27 і 28, із яких стрічка 27 утворюється внаслідок роботи першого льонокомбайна, а стрічка 28 - другого льонокомбайна. Брання стебел льону здійснюється при прямолінійному русі агрегата, а повороти при бранні можуть бути досить незначними. Розвороти агрегату на кінцях поля здійснюються на холостому ходу. Вся рамна система жорстка, при повороті однієї її частини повертається й інша, тому вихідний кінець 26 труби 25 завжди знаходиться над візком 23. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Льонокомбайновий агрегат, що містить трактор, до якого приєднаний передній льонокомбайн з брально-очісувальними органами і транспортером вороху, які карданним валом кінематично сполучені з його валом відбору потужності, розстилювальний щит і причіпний візок для вороху, який відрізняється тим, що до переднього льонокомбайна приєднаний другий комбайн аналогічної конструкції так, що його брально-очісувальні органи розташовані праворуч аналогічних органів першого комбайна і приводяться в рух від гідромотора, з'єднаного з гідросистемою трактора, причіпний візок приєднаний до заднього комбайна, причому під вивантажувальним кінцем транспортера вороху переднього комбайна установлений ексгаустер з транспортуючим трубопроводом, вихідний кінець якого розміщений над візком для вороху. 2 UA 73439 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
