Пакер механічний

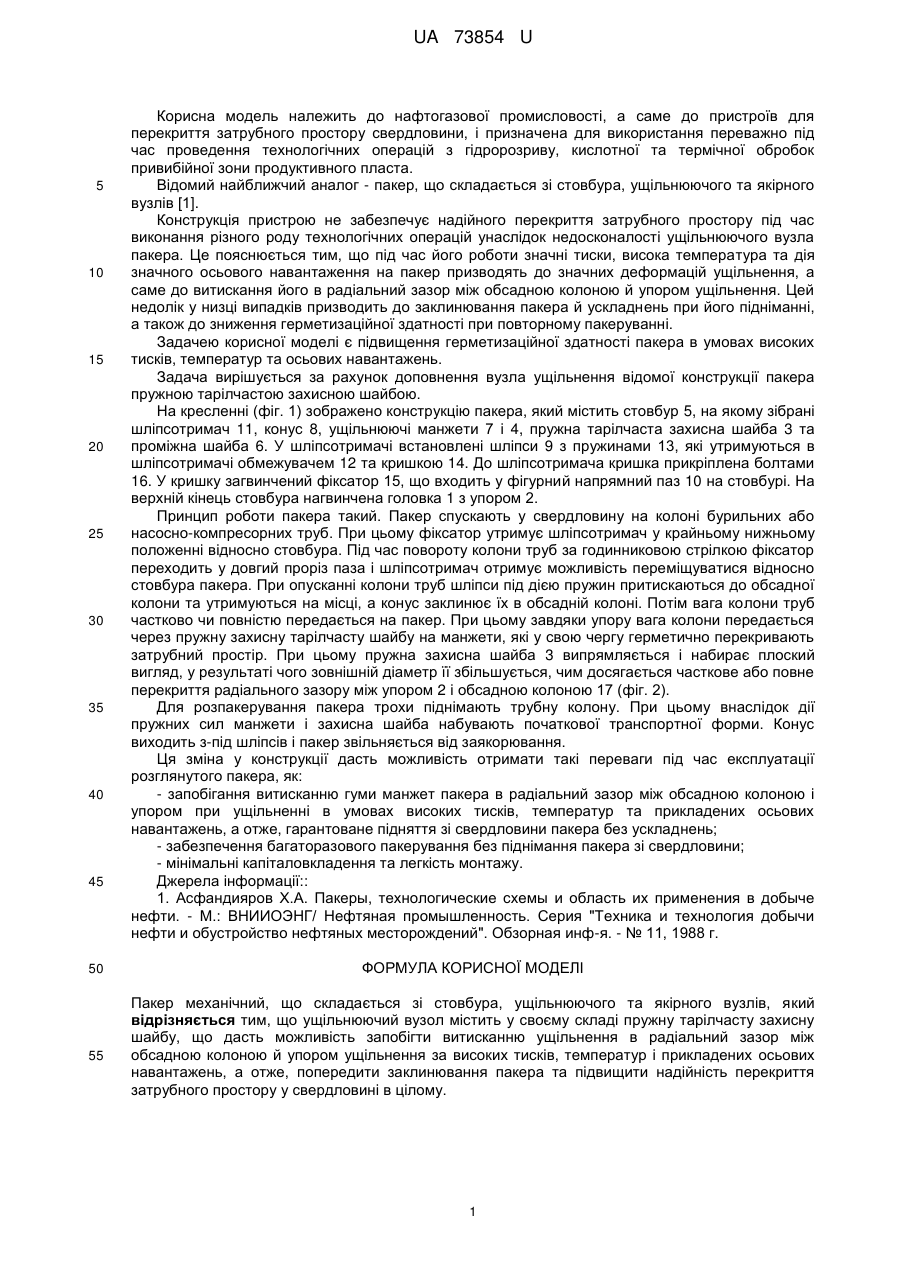

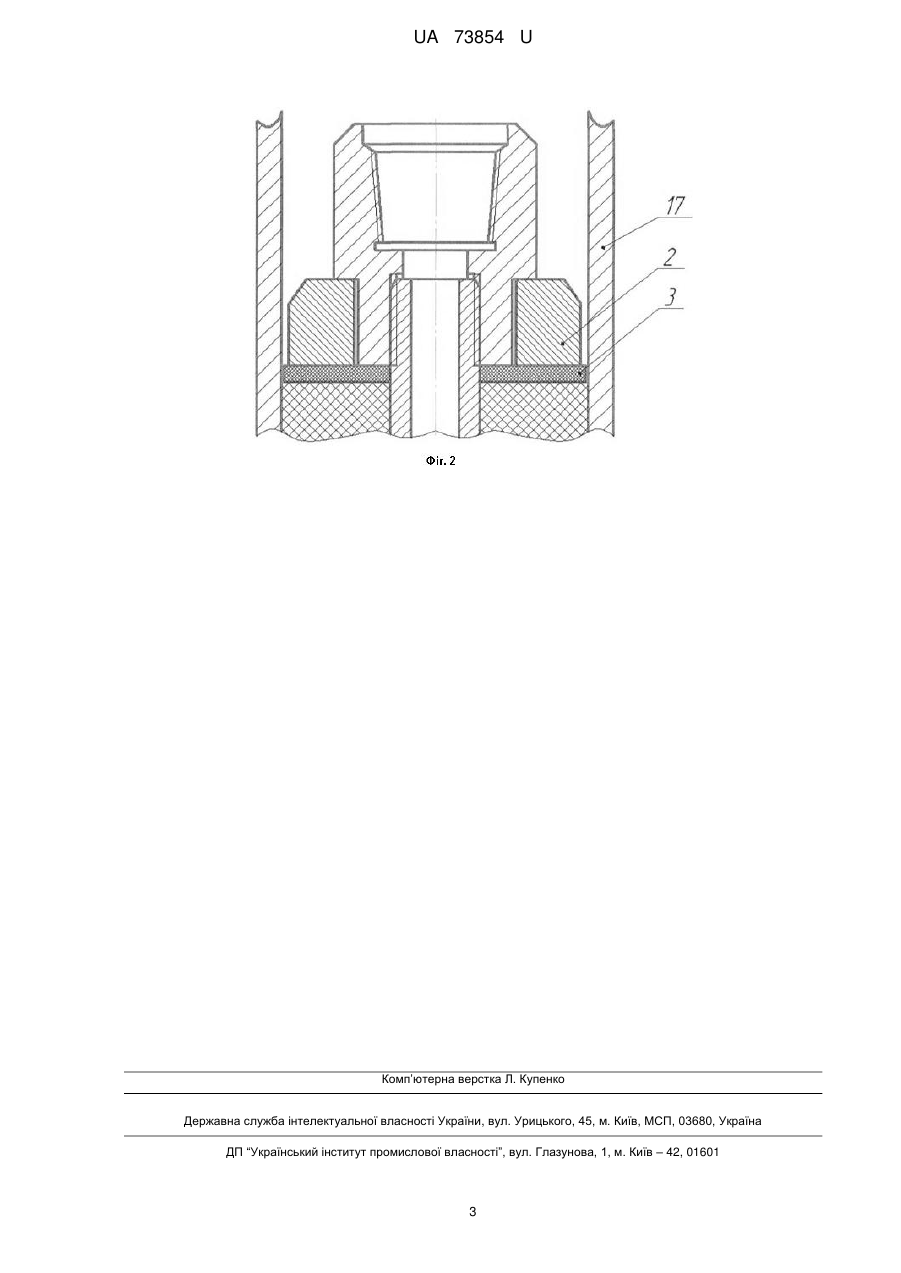

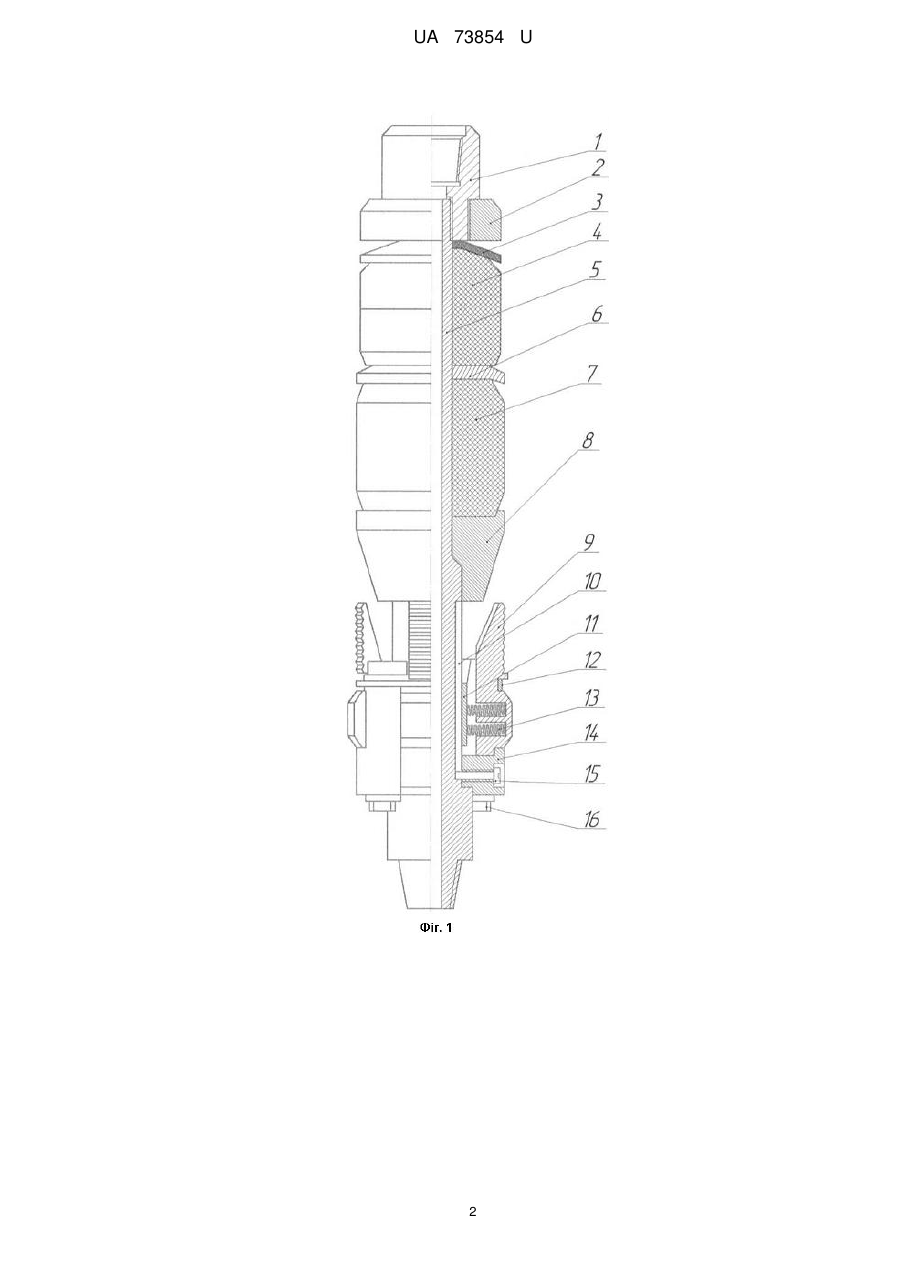

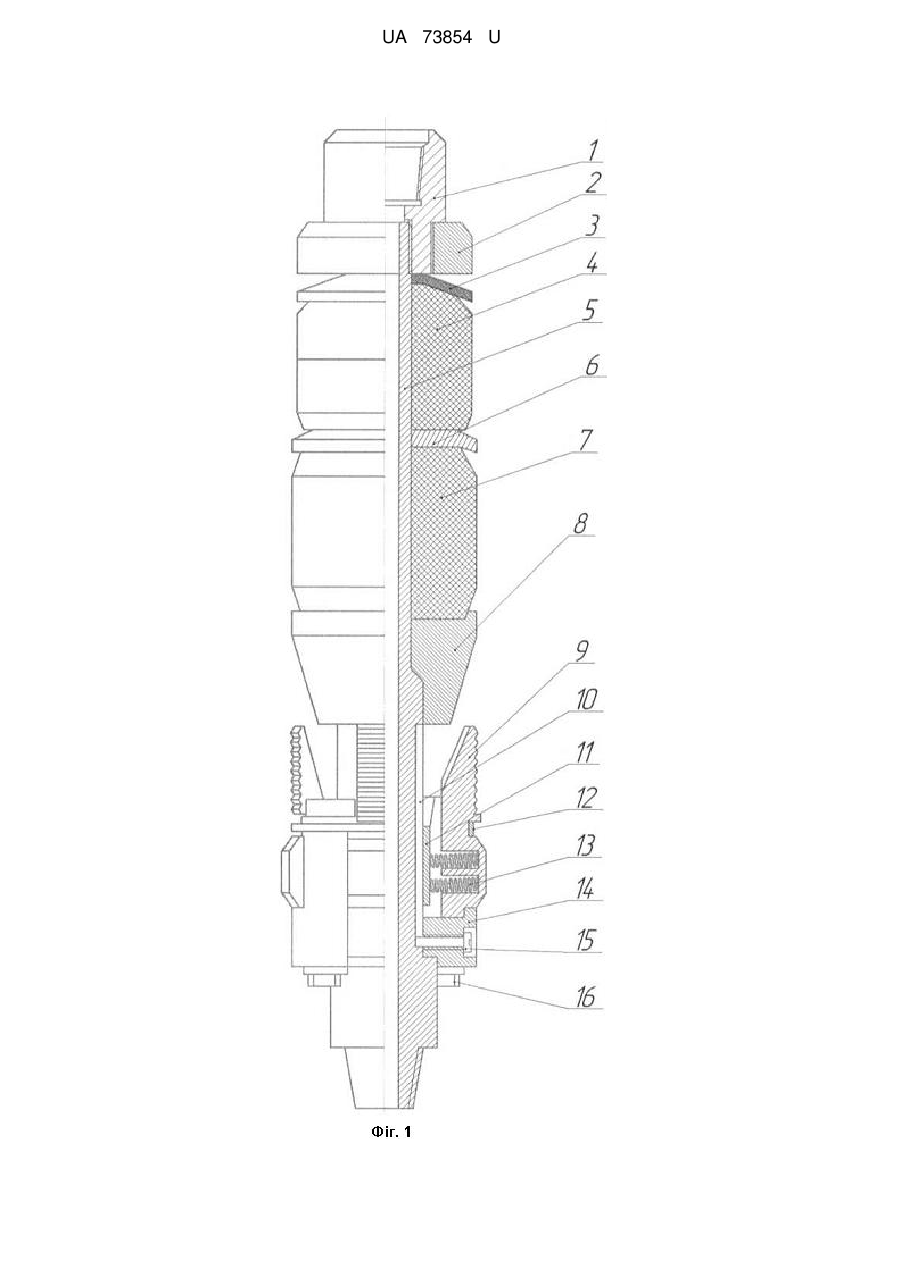

Реферат: UA 73854 U UA 73854 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтогазової промисловості, а саме до пристроїв для перекриття затрубного простору свердловини, і призначена для використання переважно під час проведення технологічних операцій з гідророзриву, кислотної та термічної обробок привибійної зони продуктивного пласта. Відомий найближчий аналог - пакер, що складається зі стовбура, ущільнюючого та якірного вузлів [1]. Конструкція пристрою не забезпечує надійного перекриття затрубного простору під час виконання різного роду технологічних операцій унаслідок недосконалості ущільнюючого вузла пакера. Це пояснюється тим, що під час його роботи значні тиски, висока температура та дія значного осьового навантаження на пакер призводять до значних деформацій ущільнення, а саме до витискання його в радіальний зазор між обсадною колоною й упором ущільнення. Цей недолік у низці випадків призводить до заклинювання пакера й ускладнень при його підніманні, а також до зниження герметизаційної здатності при повторному пакеруванні. Задачею корисної моделі є підвищення герметизаційної здатності пакера в умовах високих тисків, температур та осьових навантажень. Задача вирішується за рахунок доповнення вузла ущільнення відомої конструкції пакера пружною тарілчастою захисною шайбою. На кресленні (фіг. 1) зображено конструкцію пакера, який містить стовбур 5, на якому зібрані шліпсотримач 11, конус 8, ущільнюючі манжети 7 і 4, пружна тарілчаста захисна шайба 3 та проміжна шайба 6. У шліпсотримачі встановлені шліпси 9 з пружинами 13, які утримуються в шліпсотримачі обмежувачем 12 та кришкою 14. До шліпсотримача кришка прикріплена болтами 16. У кришку загвинчений фіксатор 15, що входить у фігурний напрямний паз 10 на стовбурі. На верхній кінець стовбура нагвинчена головка 1 з упором 2. Принцип роботи пакера такий. Пакер спускають у свердловину на колоні бурильних або насосно-компресорних труб. При цьому фіксатор утримує шліпсотримач у крайньому нижньому положенні відносно стовбура. Під час повороту колони труб за годинниковою стрілкою фіксатор переходить у довгий проріз паза і шліпсотримач отримує можливість переміщуватися відносно стовбура пакера. При опусканні колони труб шліпси під дією пружин притискаються до обсадної колони та утримуються на місці, а конус заклинює їх в обсадній колоні. Потім вага колони труб частково чи повністю передається на пакер. При цьому завдяки упору вага колони передається через пружну захисну тарілчасту шайбу на манжети, які у свою чергу герметично перекривають затрубний простір. При цьому пружна захисна шайба 3 випрямляється і набирає плоский вигляд, у результаті чого зовнішній діаметр її збільшується, чим досягається часткове або повне перекриття радіального зазору між упором 2 і обсадною колоною 17 (фіг. 2). Для розпакерування пакера трохи піднімають трубну колону. При цьому внаслідок дії пружних сил манжети і захисна шайба набувають початкової транспортної форми. Конус виходить з-під шліпсів і пакер звільняється від заякорювання. Ця зміна у конструкції дасть можливість отримати такі переваги під час експлуатації розглянутого пакера, як: - запобігання витисканню гуми манжет пакера в радіальний зазор між обсадною колоною і упором при ущільненні в умовах високих тисків, температур та прикладених осьових навантажень, а отже, гарантоване підняття зі свердловини пакера без ускладнень; - забезпечення багаторазового пакерування без піднімання пакера зі свердловини; - мінімальні капіталовкладення та легкість монтажу. Джерела інформації:: 1. Асфандияров Х.А. Пакеры, технологические схемы и область их применения в добыче нефти. - М.: ВНИИОЭНГ/ Нефтяная промышленность. Серия "Техника и технология добычи нефти и обустройство нефтяных месторождений". Обзорная инф-я. - № 11, 1988 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пакер механічний, що складається зі стовбура, ущільнюючого та якірного вузлів, який відрізняється тим, що ущільнюючий вузол містить у своєму складі пружну тарілчасту захисну шайбу, що дасть можливість запобігти витисканню ущільнення в радіальний зазор між обсадною колоною й упором ущільнення за високих тисків, температур і прикладених осьових навантажень, а отже, попередити заклинювання пакера та підвищити надійність перекриття затрубного простору у свердловині в цілому. 1 UA 73854 U 2 UA 73854 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
