Котельна установка

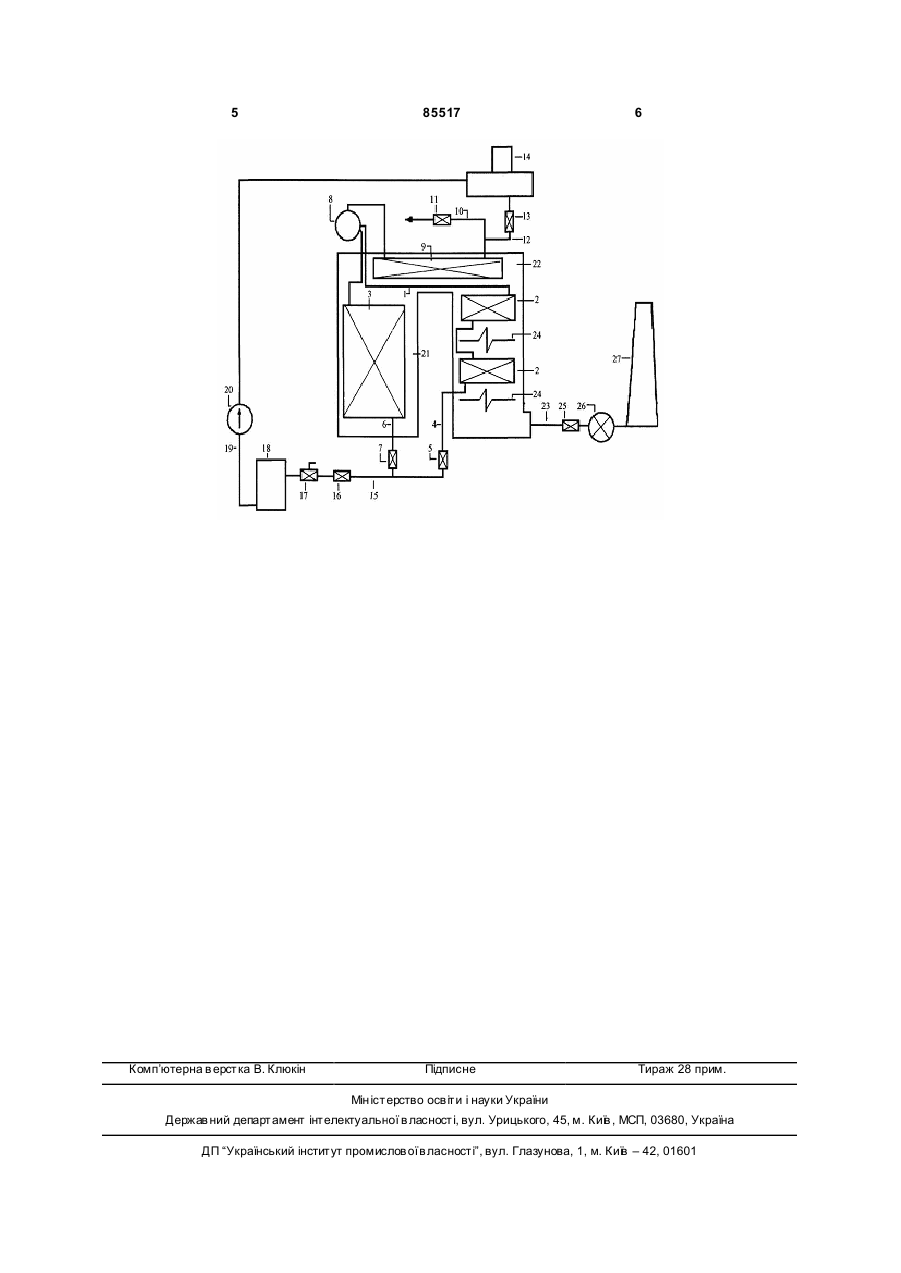

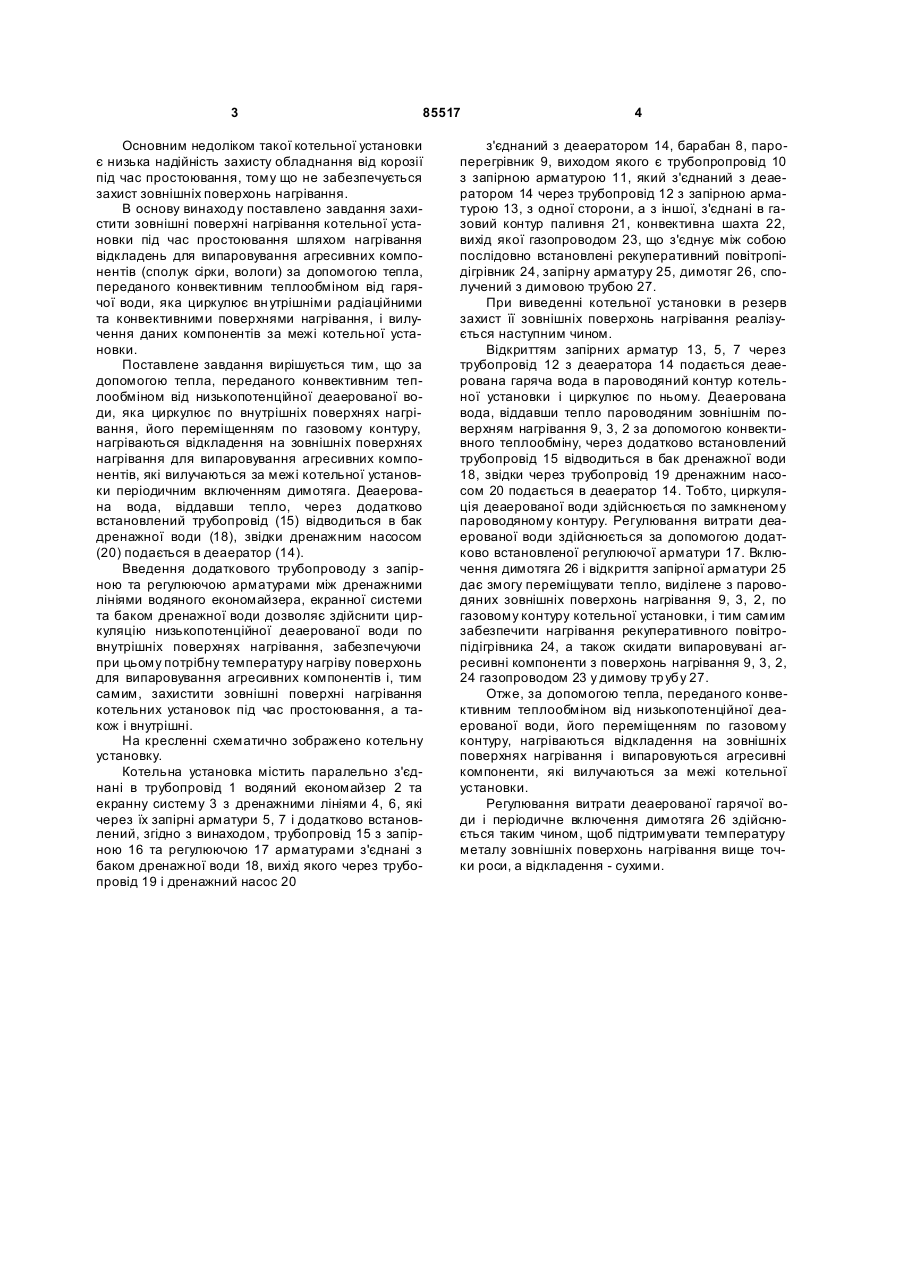

Котельна установка, яка містить з одної сторони паралельно з'єднані в пароводяний контур водяний економайзер та екранну систему з дренажними лініями, бак дренажної води, який з'єднаний трубопроводом з дренажним насосом, барабан, пароперегрівник, на виході якого встановлений трубопровід з запірною арматурою і який з'єднаний з деаератором через трубопровід з запірною арматурою, а з іншої сторони - з'єднані в газовий контур паливню, конвективну шахту, ви хід якої газопроводом, що з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник, запірну арматуру, димотяг, сполучений з димовою трубою, яка відрізняється тим, що додатково містить трубопровід з запірною та регулюючою арматурами, який включений між дренажними лініями водяного економайзера, екранної системи та баком дренажної води. Винахід відноситься до теплоенергетики, а більш конкретно - до пристроїв захисту поверхонь нагрівання котельних установок від корозії під час простоювання. Відома котельна установка [А.С. СРСР №898209, кл. F22B33/90, 15.01.82], яка містить послідовно з'єднані в замкнений газоповітряний контур газохід котла, газовий відсік повітропідігрівника, дуттєвий вентилятор, повітряний відсік повітропідігрівника, а також теплообмінник з лінією підігріву, яка під'єднана до стороннього джерела тепла. Недоліком даної котельної установки є її недостатня ефективність, так як з часом гаряче повітря, що циркулює у замкненому контурі, за рахунок випаровування агресивних компонентів із відкладень поверхонь, переважно сірчаної кислоти, само стає агресивним і схема втрачає свої захисні функції. Крім того, вона не враховує конструктивних особливостей наявних котельних установок, а са ме: підігрів холодного повітря здійснюється рециркуляцією гарячого повітря, а не в теплообміннику з лінією підігріву, яка під'єднана до стороннього джерела тепла. Найбільш близькою за технічною суттю до пристрою, що заявляється, є котельна установка [Стырикович М.А., Катковская К.Я., Серов Е.П. Котельные агрегаты. Москва, Государственное энергетическое издательство, 1959, с. 13.], яка містить повітропровід, що з'єдн ує між собою послідовно розташовані дуттєвий вентилятор, запірну арматуру, повітропідігрівник, повітряний вихід якого за допомогою повітропроводу подачі гарячого повітря з'єднаний з пальниками, розміщеними в паливні, конвективну ша хту, ви хід якої газопроводом, що з'єднує між собою послідовно розміщені конвективні поверхні, повітропідігрівник, запірну арматуру та димотяг, сполучений з димовою трубою. UA (11) 85517 (13) (21) a200703316 (22) 27.03.2007 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) БРИКАЙЛО РОМАН ВОЛОДИ МИРОВИЧ, U A, МИСАК ЙОСИФ СТЕПАНОВИЧ, U A (73) ДОБРОТВІРСЬКА ТЕПЛОВА ЕЛЕКТРИЧНА СТАНЦІЯ ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАХІДЕНЕРГО", U A, НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", U A (56) SU 1409812 A2, 15.07.1988 RU 2148206 C1, 27.04.2000 UA 52703 C2, 15.01.2003 SU 855340, 15.08.1981 RU 2194213 C2, 10.12.2002 US 3693353 A, 26.09.1972 US 6604354 B2, 12.08.2003 GB 2307277 A, 21.05.1997 Стырикович М.А., Катковская К.А. и Серов Е.П. Котельные агрегаты. - М.: Государственное энергетическое издательство, 1958. - С.13. C2 2 (19) 1 3 85517 Основним недоліком такої котельної установки є низька надійність захисту обладнання від корозії під час простоювання, тому що не забезпечується захист зовнішніх поверхонь нагрівання. В основу винаходу поставлено завдання захистити зовнішні поверхні нагрівання котельної установки під час простоювання шляхом нагрівання відкладень для випаровування агресивних компонентів (сполук сірки, вологи) за допомогою тепла, переданого конвективним теплообміном від гарячої води, яка циркулює вн утрішніми радіаційними та конвективними поверхнями нагрівання, і вилучення даних компонентів за межі котельної установки. Поставлене завдання вирішується тим, що за допомогою тепла, переданого конвективним теплообміном від низькопотенційної деаерованої води, яка циркулює по внутрішніх поверхнях нагрівання, його переміщенням по газовому контуру, нагріваються відкладення на зовнішніх поверхнях нагрівання для випаровування агресивних компонентів, які вилучаються за межі котельної установки періодичним включенням димотяга. Деаерована вода, віддавши тепло, через додатково встановлений трубопровід (15) відводиться в бак дренажної води (18), звідки дренажним насосом (20) подається в деаератор (14). Введення додаткового трубопроводу з запірною та регулюючою арматурами між дренажними лініями водяного економайзера, екранної системи та баком дренажної води дозволяє здійснити циркуляцію низькопотенційної деаерованої води по внутрішніх поверхнях нагрівання, забезпечуючи при цьому потрібну температуру нагріву поверхонь для випаровування агресивних компонентів і, тим самим, захистити зовнішні поверхні нагрівання котельних установок під час простоювання, а також і внутрішні. На кресленні схематично зображено котельну установку. Котельна установка містить паралельно з'єднані в трубопровід 1 водяний економайзер 2 та екранну систему 3 з дренажними лініями 4, 6, які через їх запірні арматури 5, 7 і додатково встановлений, згідно з винаходом, трубопровід 15 з запірною 16 та регулюючою 17 арматурами з'єднані з баком дренажної води 18, вихід якого через трубопровід 19 і дренажний насос 20 4 з'єднаний з деаератором 14, барабан 8, пароперегрівник 9, виходом якого є трубопропровід 10 з запірною арматурою 11, який з'єднаний з деаератором 14 через трубопровід 12 з запірною арматурою 13, з одної сторони, а з іншої, з'єднані в газовий контур паливня 21, конвективна шахта 22, вихід якої газопроводом 23, що з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник 24, запірну арматуру 25, димотяг 26, сполучений з димовою трубою 27. При виведенні котельної установки в резерв захист її зовнішніх поверхонь нагрівання реалізується наступним чином. Відкриттям запірних арматур 13, 5, 7 через трубопровід 12 з деаератора 14 подається деаерована гаряча вода в пароводяний контур котельної установки і циркулює по ньому. Деаерована вода, віддавши тепло пароводяним зовнішнім поверхням нагрівання 9, 3, 2 за допомогою конвективного теплообміну, через додатково встановлений трубопровід 15 відводиться в бак дренажної води 18, звідки через трубопровід 19 дренажним насосом 20 подається в деаератор 14. Тобто, циркуляція деаерованої води здійснюється по замкненому пароводяному контуру. Регулювання витрати деаерованої води здійснюється за допомогою додатково встановленої регулюючої арматури 17. Включення димотяга 26 і відкриття запірної арматури 25 дає змогу переміщувати тепло, виділене з пароводяних зовнішніх поверхонь нагрівання 9, 3, 2, по газовому контуру котельної установки, і тим самим забезпечити нагрівання рекуперативного повітропідігрівника 24, а також скидати випаровувані агресивні компоненти з поверхонь нагрівання 9, 3, 2, 24 газопроводом 23 у димову тр убу 27. Отже, за допомогою тепла, переданого конвективним теплообміном від низькопотенційної деаерованої води, його переміщенням по газовому контуру, нагріваються відкладення на зовнішніх поверхнях нагрівання і випаровуються агресивні компоненти, які вилучаються за межі котельної установки. Регулювання витрати деаерованої гарячої води і періодичне включення димотяга 26 здійснюється таким чином, щоб підтримувати температуру металу зовнішніх поверхонь нагрівання вище точки роси, а відкладення - сухими. 5 Комп’ютерна в ерстка В. Клюкін 85517 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
