Котельна установка

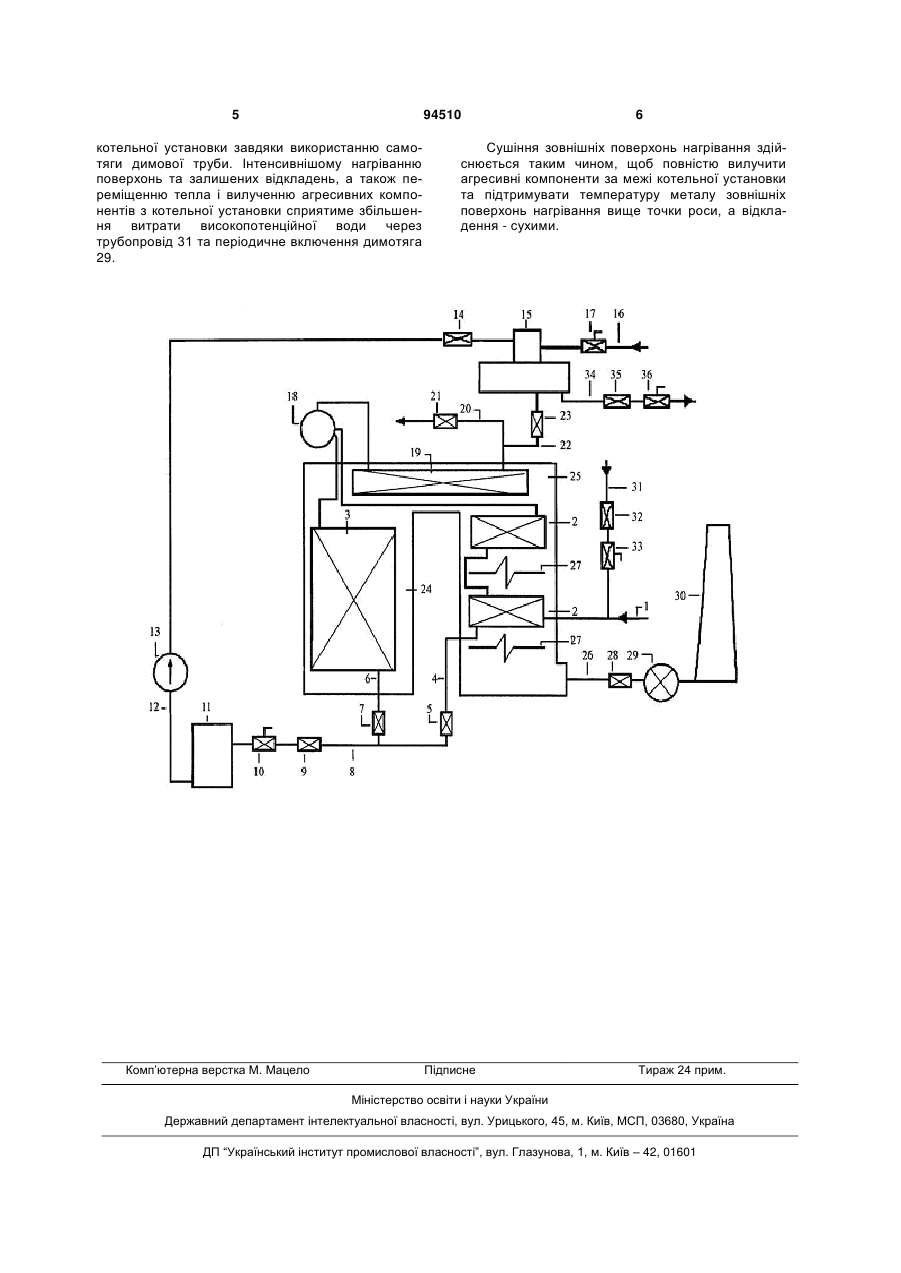

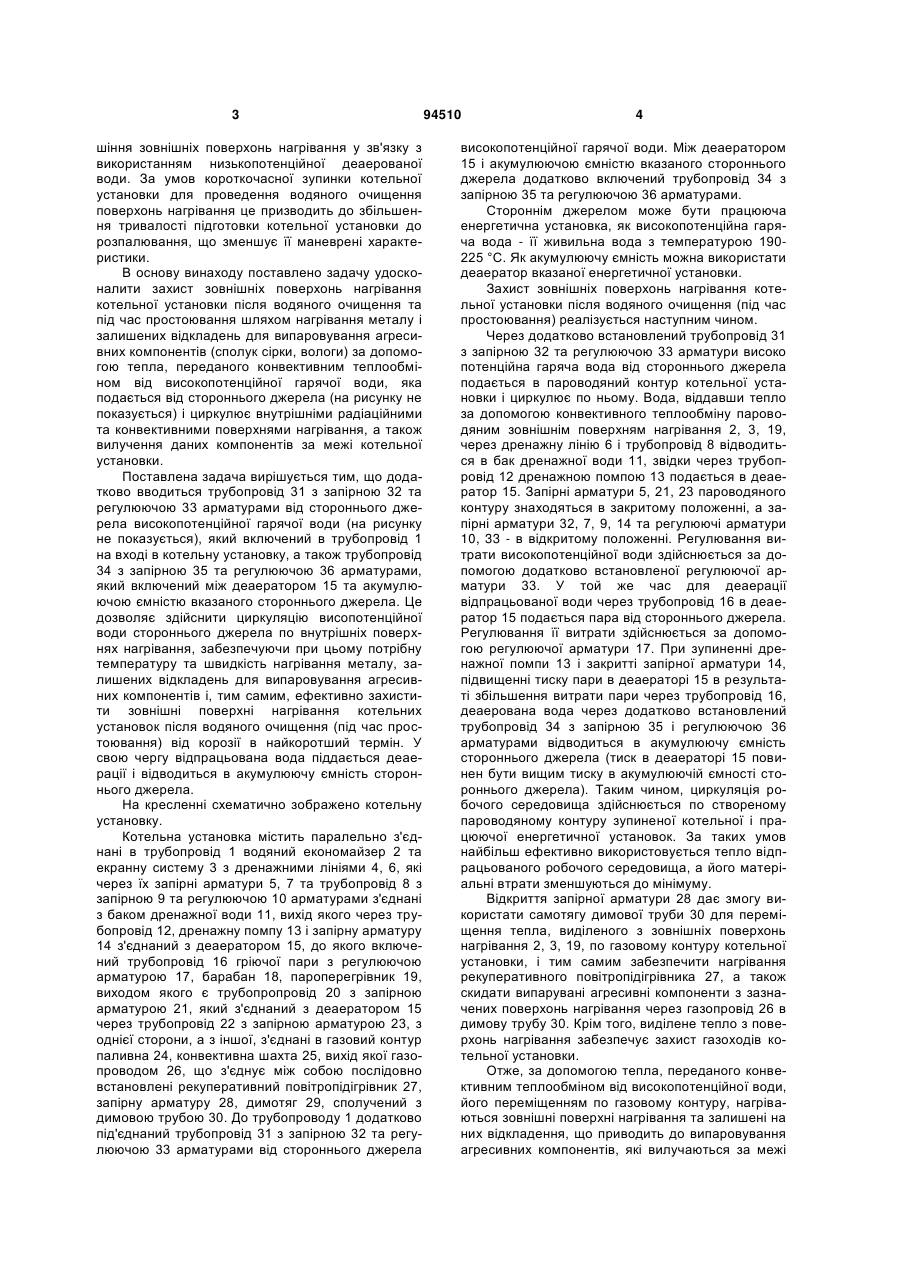

Котельна установка, яка містить з одної сторони паралельно з'єднані в пароводяний контур водяний економайзер та екранну систему з дре C2 2 (19) 1 3 шіння зовнішніх поверхонь нагрівання у зв'язку з використанням низькопотенційної деаерованої води. За умов короткочасної зупинки котельної установки для проведення водяного очищення поверхонь нагрівання це призводить до збільшення тривалості підготовки котельної установки до розпалювання, що зменшує її маневрені характеристики. В основу винаходу поставлено задачу удосконалити захист зовнішніх поверхонь нагрівання котельної установки після водяного очищення та під час простоювання шляхом нагрівання металу і залишених відкладень для випаровування агресивних компонентів (сполук сірки, вологи) за допомогою тепла, переданого конвективним теплообміном від високопотенційної гарячої води, яка подається від стороннього джерела (на рисунку не показується) і циркулює внутрішніми радіаційними та конвективними поверхнями нагрівання, а також вилучення даних компонентів за межі котельної установки. Поставлена задача вирішується тим, що додатково вводиться трубопровід 31 з запірною 32 та регулюючою 33 арматурами від стороннього джерела високопотенційної гарячої води (на рисунку не показується), який включений в трубопровід 1 на вході в котельну установку, а також трубопровід 34 з запірною 35 та регулюючою 36 арматурами, який включений між деаератором 15 та акумулюючою ємністю вказаного стороннього джерела. Це дозволяє здійснити циркуляцію висопотенційної води стороннього джерела по внутрішніх поверхнях нагрівання, забезпечуючи при цьому потрібну температуру та швидкість нагрівання металу, залишених відкладень для випаровування агресивних компонентів і, тим самим, ефективно захистити зовнішні поверхні нагрівання котельних установок після водяного очищення (під час простоювання) від корозії в найкоротший термін. У свою чергу відпрацьована вода піддається деаерації і відводиться в акумулюючу ємність стороннього джерела. На кресленні схематично зображено котельну установку. Котельна установка містить паралельно з'єднані в трубопровід 1 водяний економайзер 2 та екранну систему 3 з дренажними лініями 4, 6, які через їх запірні арматури 5, 7 та трубопровід 8 з запірною 9 та регулюючою 10 арматурами з'єднані з баком дренажної води 11, вихід якого через трубопровід 12, дренажну помпу 13 і запірну арматуру 14 з'єднаний з деаератором 15, до якого включений трубопровід 16 гріючої пари з регулюючою арматурою 17, барабан 18, пароперегрівник 19, виходом якого є трубопропровід 20 з запірною арматурою 21, який з'єднаний з деаератором 15 через трубопровід 22 з запірною арматурою 23, з однієї сторони, а з іншої, з'єднані в газовий контур паливна 24, конвективна шахта 25, вихід якої газопроводом 26, що з'єднує між собою послідовно встановлені рекуперативний повітропідігрівник 27, запірну арматуру 28, димотяг 29, сполучений з димовою трубою 30. До трубопроводу 1 додатково під'єднаний трубопровід 31 з запірною 32 та регулюючою 33 арматурами від стороннього джерела 94510 4 високопотенційної гарячої води. Між деаератором 15 і акумулюючою ємністю вказаного стороннього джерела додатково включений трубопровід 34 з запірною 35 та регулюючою 36 арматурами. Стороннім джерелом може бути працююча енергетична установка, як високопотенційна гаряча вода - її живильна вода з температурою 190225 °С. Як акумулюючу ємність можна використати деаератор вказаної енергетичної установки. Захист зовнішніх поверхонь нагрівання котельної установки після водяного очищення (під час простоювання) реалізується наступним чином. Через додатково встановлений трубопровід 31 з запірною 32 та регулюючою 33 арматури високо потенційна гаряча вода від стороннього джерела подається в пароводяний контур котельної установки і циркулює по ньому. Вода, віддавши тепло за допомогою конвективного теплообміну пароводяним зовнішнім поверхням нагрівання 2, 3, 19, через дренажну лінію 6 і трубопровід 8 відводиться в бак дренажної води 11, звідки через трубопровід 12 дренажною помпою 13 подається в деаератор 15. Запірні арматури 5, 21, 23 пароводяного контуру знаходяться в закритому положенні, а запірні арматури 32, 7, 9, 14 та регулюючі арматури 10, 33 - в відкритому положенні. Регулювання витрати високопотенційної води здійснюється за допомогою додатково встановленої регулюючої арматури 33. У той же час для деаерації відпрацьованої води через трубопровід 16 в деаератор 15 подається пара від стороннього джерела. Регулювання її витрати здійснюється за допомогою регулюючої арматури 17. При зупиненні дренажної помпи 13 і закритті запірної арматури 14, підвищенні тиску пари в деаераторі 15 в результаті збільшення витрати пари через трубопровід 16, деаерована вода через додатково встановлений трубопровід 34 з запірною 35 і регулюючою 36 арматурами відводиться в акумулюючу ємність стороннього джерела (тиск в деаераторі 15 повинен бути вищим тиску в акумулюючій ємності стороннього джерела). Таким чином, циркуляція робочого середовища здійснюється по створеному пароводяному контуру зупиненої котельної і працюючої енергетичної установок. За таких умов найбільш ефективно використовується тепло відпрацьованого робочого середовища, а його матеріальні втрати зменшуються до мінімуму. Відкриття запірної арматури 28 дає змогу використати самотягу димової труби 30 для переміщення тепла, виділеного з зовнішніх поверхонь нагрівання 2, 3, 19, по газовому контуру котельної установки, і тим самим забезпечити нагрівання рекуперативного повітропідігрівника 27, а також скидати випарувані агресивні компоненти з зазначених поверхонь нагрівання через газопровід 26 в димову трубу 30. Крім того, виділене тепло з поверхонь нагрівання забезпечує захист газоходів котельної установки. Отже, за допомогою тепла, переданого конвективним теплообміном від високопотенційної води, його переміщенням по газовому контуру, нагріваються зовнішні поверхні нагрівання та залишені на них відкладення, що приводить до випаровування агресивних компонентів, які вилучаються за межі 5 94510 котельної установки завдяки використанню самотяги димової труби. Інтенсивнішому нагріванню поверхонь та залишених відкладень, а також переміщенню тепла і вилученню агресивних компонентів з котельної установки сприятиме збільшення витрати високопотенційної води через трубопровід 31 та періодичне включення димотяга 29. Комп’ютерна верстка М. Мацело 6 Сушіння зовнішніх поверхонь нагрівання здійснюється таким чином, щоб повністю вилучити агресивні компоненти за межі котельної установки та підтримувати температуру металу зовнішніх поверхонь нагрівання вище точки роси, а відкладення - сухими. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
