Пристрій ранньої ідентифікації типу ожеледо-паморозевих відкладень на проводах повітряних ліній електропередачі

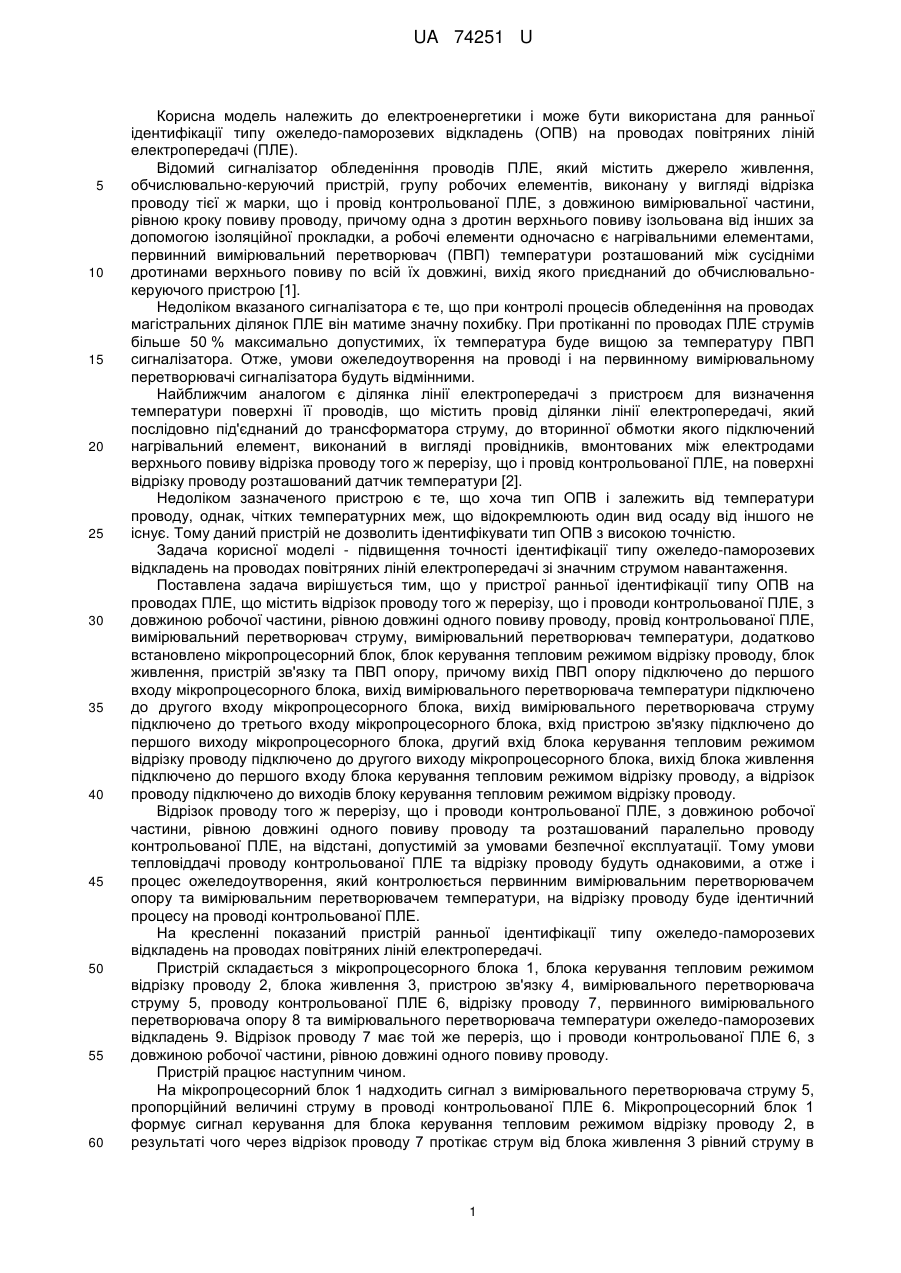

Реферат: UA 74251 U UA 74251 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики і може бути використана для ранньої ідентифікації типу ожеледо-паморозевих відкладень (ОПВ) на проводах повітряних ліній електропередачі (ПЛЕ). Відомий сигналізатор обледеніння проводів ПЛЕ, який містить джерело живлення, обчислювально-керуючий пристрій, групу робочих елементів, виконану у вигляді відрізка проводу тієї ж марки, що і провід контрольованої ПЛЕ, з довжиною вимірювальної частини, рівною кроку повиву проводу, причому одна з дротин верхнього повиву ізольована від інших за допомогою ізоляційної прокладки, а робочі елементи одночасно є нагрівальними елементами, первинний вимірювальний перетворювач (ПВП) температури розташований між сусідніми дротинами верхнього повиву по всій їх довжині, вихід якого приєднаний до обчислювальнокеруючого пристрою [1]. Недоліком вказаного сигналізатора є те, що при контролі процесів обледеніння на проводах магістральних ділянок ПЛЕ він матиме значну похибку. При протіканні по проводах ПЛЕ струмів більше 50 % максимально допустимих, їх температура буде вищою за температуру ПВП сигналізатора. Отже, умови ожеледоутворення на проводі і на первинному вимірювальному перетворювачі сигналізатора будуть відмінними. Найближчим аналогом є ділянка лінії електропередачі з пристроєм для визначення температури поверхні її проводів, що містить провід ділянки лінії електропередачі, який послідовно під'єднаний до трансформатора струму, до вторинної обмотки якого підключений нагрівальний елемент, виконаний в вигляді провідників, вмонтованих між електродами верхнього повиву відрізка проводу того ж перерізу, що і провід контрольованої ПЛЕ, на поверхні відрізку проводу розташований датчик температури [2]. Недоліком зазначеного пристрою є те, що хоча тип ОПВ і залежить від температури проводу, однак, чітких температурних меж, що відокремлюють один вид осаду від іншого не існує. Тому даний пристрій не дозволить ідентифікувати тип ОПВ з високою точністю. Задача корисної моделі - підвищення точності ідентифікації типу ожеледо-паморозевих відкладень на проводах повітряних ліній електропередачі зі значним струмом навантаження. Поставлена задача вирішується тим, що у пристрої ранньої ідентифікації типу ОПВ на проводах ПЛЕ, що містить відрізок проводу того ж перерізу, що і проводи контрольованої ПЛЕ, з довжиною робочої частини, рівною довжині одного повиву проводу, провід контрольованої ПЛЕ, вимірювальний перетворювач струму, вимірювальний перетворювач температури, додатково встановлено мікропроцесорний блок, блок керування тепловим режимом відрізку проводу, блок живлення, пристрій зв'язку та ПВП опору, причому вихід ПВП опору підключено до першого входу мікропроцесорного блока, вихід вимірювального перетворювача температури підключено до другого входу мікропроцесорного блока, вихід вимірювального перетворювача струму підключено до третього входу мікропроцесорного блока, вхід пристрою зв'язку підключено до першого виходу мікропроцесорного блока, другий вхід блока керування тепловим режимом відрізку проводу підключено до другого виходу мікропроцесорного блока, вихід блока живлення підключено до першого входу блока керування тепловим режимом відрізку проводу, а відрізок проводу підключено до виходів блоку керування тепловим режимом відрізку проводу. Відрізок проводу того ж перерізу, що і проводи контрольованої ПЛЕ, з довжиною робочої частини, рівною довжині одного повиву проводу та розташований паралельно проводу контрольованої ПЛЕ, на відстані, допустимій за умовами безпечної експлуатації. Тому умови тепловіддачі проводу контрольованої ПЛЕ та відрізку проводу будуть однаковими, а отже і процес ожеледоутворення, який контролюється первинним вимірювальним перетворювачем опору та вимірювальним перетворювачем температури, на відрізку проводу буде ідентичний процесу на проводі контрольованої ПЛЕ. На кресленні показаний пристрій ранньої ідентифікації типу ожеледо-паморозевих відкладень на проводах повітряних ліній електропередачі. Пристрій складається з мікропроцесорного блока 1, блока керування тепловим режимом відрізку проводу 2, блока живлення 3, пристрою зв'язку 4, вимірювального перетворювача струму 5, проводу контрольованої ПЛЕ 6, відрізку проводу 7, первинного вимірювального перетворювача опору 8 та вимірювального перетворювача температури ожеледо-паморозевих відкладень 9. Відрізок проводу 7 має той же переріз, що і проводи контрольованої ПЛЕ 6, з довжиною робочої частини, рівною довжині одного повиву проводу. Пристрій працює наступним чином. На мікропроцесорний блок 1 надходить сигнал з вимірювального перетворювача струму 5, пропорційний величині струму в проводі контрольованої ПЛЕ 6. Мікропроцесорний блок 1 формує сигнал керування для блока керування тепловим режимом відрізку проводу 2, в результаті чого через відрізок проводу 7 протікає струм від блока живлення 3 рівний струму в 1 UA 74251 U 5 10 15 20 25 30 проводі контрольованої ПЛЕ 6. Одночасно з цим, за допомогою первинного вимірювального перетворювача опору 8 контролюється наявність ожеледо-паморозевих відкладень 10 на відрізку проводу 7. При утворенні ОПВ на відрізку проводу 7 мікропроцесорний блок 1 зафіксує зменшення опору та температуру поверхні відрізку проводу 7 з ОПВ 10. За отриманим значенням опору та температури ОПВ 10 мікропроцесорний блок 1 проведе ідентифікацію типу ОПВ 10. Отримана інформація про тип відкладень на проводі контрольованої ПЛЕ 6 буде передана через пристрій зв'язку 4 диспетчеру електричної мережі. Джерела інформації: 1. Патент на корисну модель № 63655 UA, МПК (2011) H02G7/16. - Опубл. 10.10.2011, Бюл. № 19, 2011 р. 4 2. А. с. № 1591118 СССР МКИ , H02G7/16, G01K1/16. - Опубл. 07.09.90 Бюл. № 33 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій ранньої ідентифікації типу ожеледо-паморозевих відкладень на проводах повітряних ліній електропередачі, що містить відрізок проводу того ж перерізу, що і проводи контрольованої повітряної лінії електропередачі, з довжиною робочої частини, рівною довжині одного повиву проводу, провід контрольованої повітряної лінії електропередачі, вимірювальний перетворювач струму, вимірювальний перетворювач температури, який відрізняється тим, що додатково встановлюється мікропроцесорний блок, блок керування тепловим режимом відрізку проводу, блок живлення, пристрій зв'язку та первинний вимірювальний перетворювач опору, причому вихід первинного вимірювального перетворювача опору підключено до першого входу мікропроцесорного блока, вихід вимірювального перетворювача температури підключено до другого входу мікропроцесорного блока, вихід вимірювального перетворювача струму підключено до третього входу мікропроцесорного блока, вхід пристрою зв'язку підключено до першого виходу мікропроцесорного блока, другий вхід блока керування тепловим режимом відрізку проводу підключено до другого виходу мікропроцесорного блока, вихід блока живлення підключено до першого входу блока керування тепловим режимом відрізку проводу, а відрізок проводу підключено до виходів блока керування тепловим режимом відрізку проводу. 2 UA 74251 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
