Обладнання для швидкої евакуації пошкодженої бронетанкової техніки

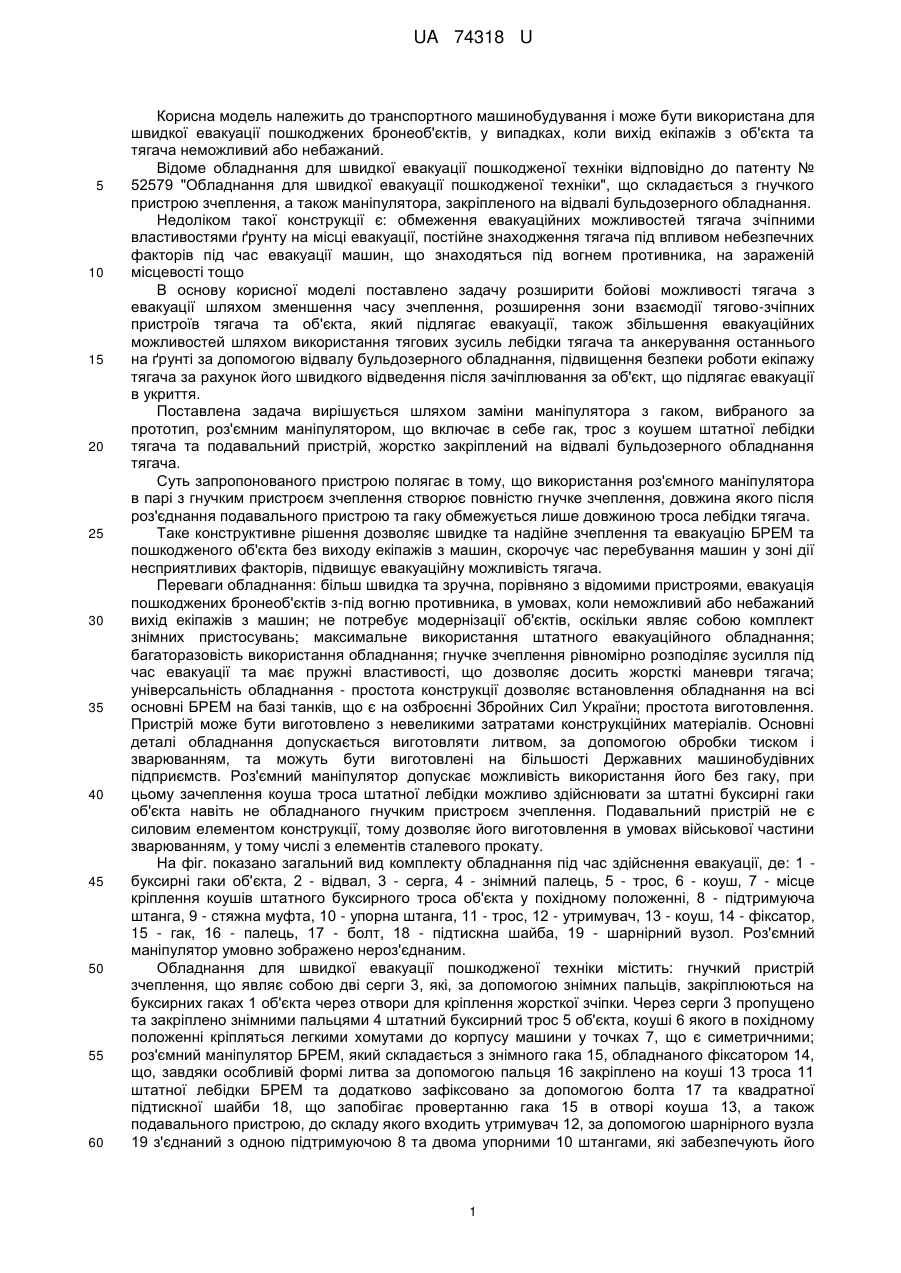

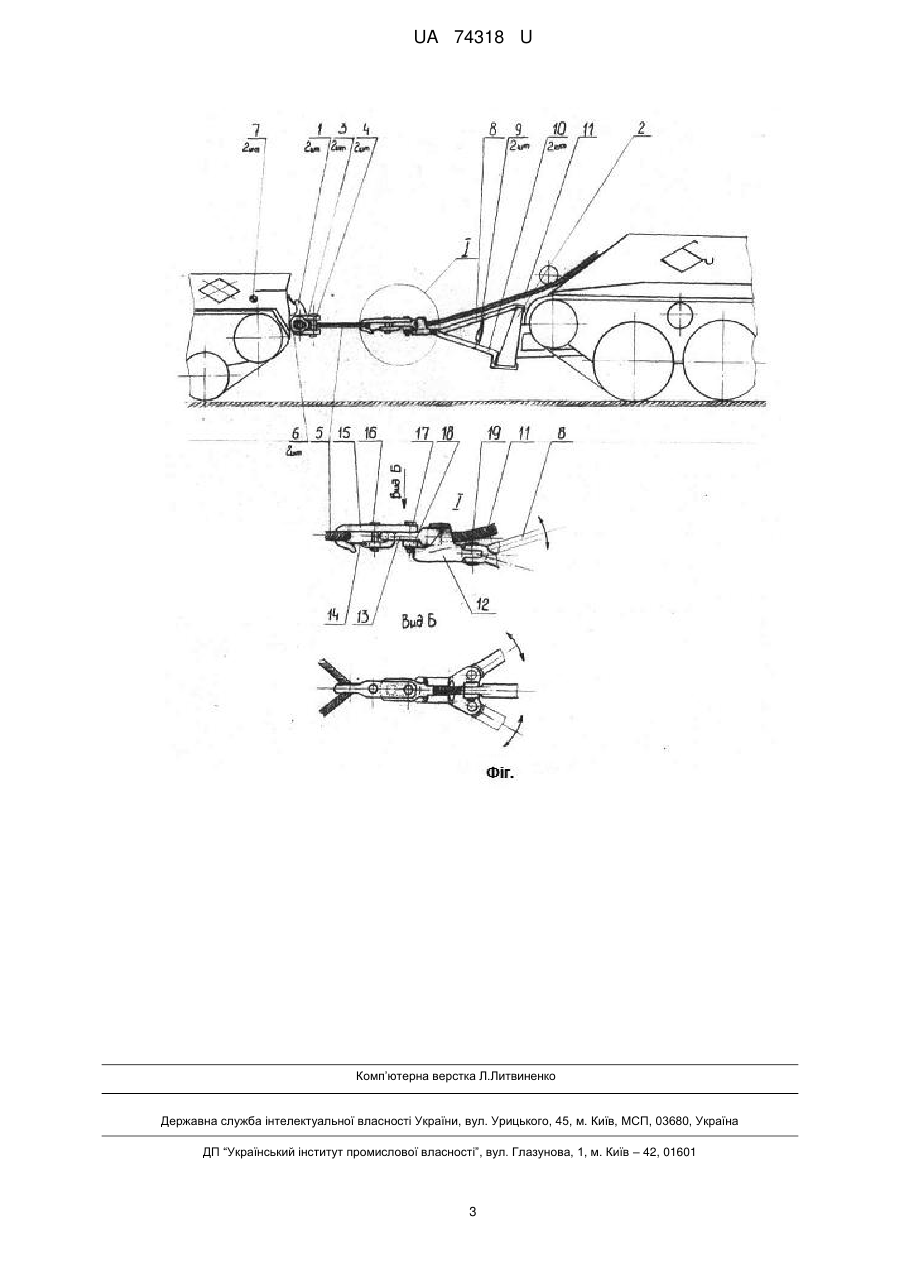

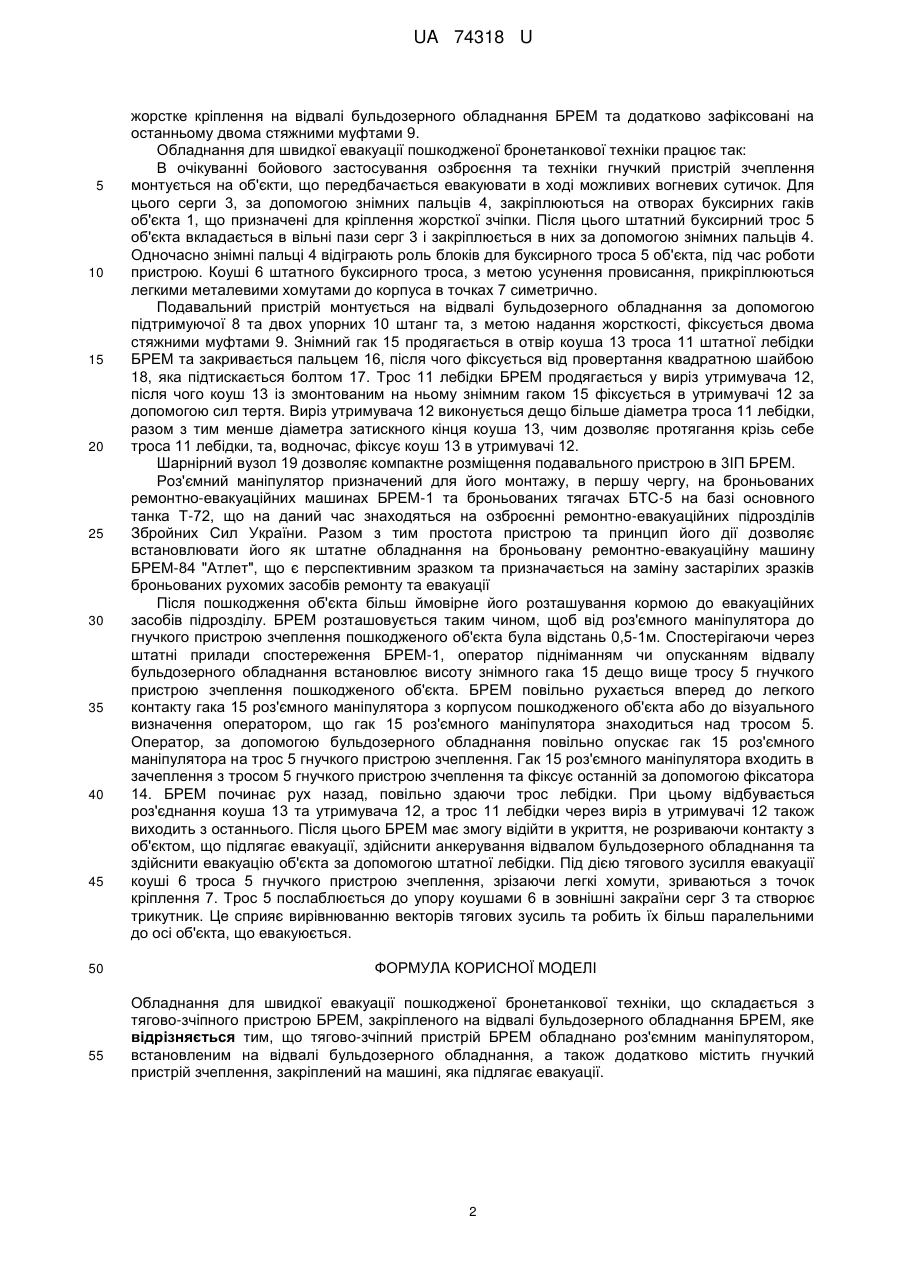

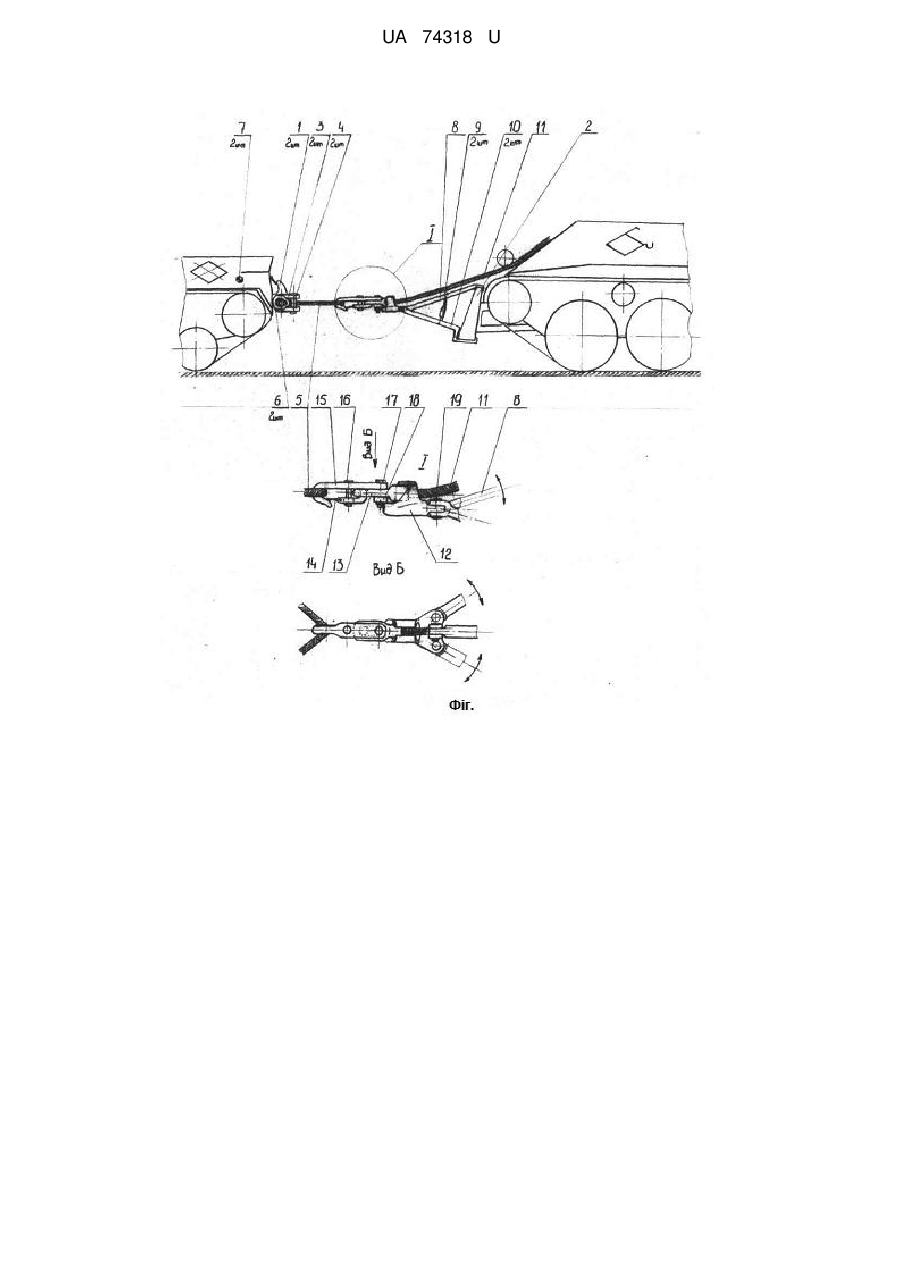

Реферат: UA 74318 U UA 74318 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до транспортного машинобудування і може бути використана для швидкої евакуації пошкоджених бронеоб'єктів, у випадках, коли вихід екіпажів з об'єкта та тягача неможливий або небажаний. Відоме обладнання для швидкої евакуації пошкодженої техніки відповідно до патенту № 52579 "Обладнання для швидкої евакуації пошкодженої техніки", що складається з гнучкого пристрою зчеплення, а також маніпулятора, закріпленого на відвалі бульдозерного обладнання. Недоліком такої конструкції є: обмеження евакуаційних можливостей тягача зчіпними властивостями ґрунту на місці евакуації, постійне знаходження тягача під впливом небезпечних факторів під час евакуації машин, що знаходяться під вогнем противника, на зараженій місцевості тощо В основу корисної моделі поставлено задачу розширити бойові можливості тягача з евакуації шляхом зменшення часу зчеплення, розширення зони взаємодії тягово-зчіпних пристроїв тягача та об'єкта, який підлягає евакуації, також збільшення евакуаційних можливостей шляхом використання тягових зусиль лебідки тягача та анкерування останнього на ґрунті за допомогою відвалу бульдозерного обладнання, підвищення безпеки роботи екіпажу тягача за рахунок його швидкого відведення після зачіплювання за об'єкт, що підлягає евакуації в укриття. Поставлена задача вирішується шляхом заміни маніпулятора з гаком, вибраного за прототип, роз'ємним маніпулятором, що включає в себе гак, трос з коушем штатної лебідки тягача та подавальний пристрій, жорстко закріплений на відвалі бульдозерного обладнання тягача. Суть запропонованого пристрою полягає в тому, що використання роз'ємного маніпулятора в парі з гнучким пристроєм зчеплення створює повністю гнучке зчеплення, довжина якого після роз'єднання подавального пристрою та гаку обмежується лише довжиною троса лебідки тягача. Таке конструктивне рішення дозволяє швидке та надійне зчеплення та евакуацію БРЕМ та пошкодженого об'єкта без виходу екіпажів з машин, скорочує час перебування машин у зоні дії несприятливих факторів, підвищує евакуаційну можливість тягача. Переваги обладнання: більш швидка та зручна, порівняно з відомими пристроями, евакуація пошкоджених бронеоб'єктів з-під вогню противника, в умовах, коли неможливий або небажаний вихід екіпажів з машин; не потребує модернізації об'єктів, оскільки являє собою комплект знімних пристосувань; максимальне використання штатного евакуаційного обладнання; багаторазовість використання обладнання; гнучке зчеплення рівномірно розподіляє зусилля під час евакуації та має пружні властивості, що дозволяє досить жорсткі маневри тягача; універсальність обладнання - простота конструкції дозволяє встановлення обладнання на всі основні БРЕМ на базі танків, що є на озброєнні Збройних Сил України; простота виготовлення. Пристрій може бути виготовлено з невеликими затратами конструкційних матеріалів. Основні деталі обладнання допускається виготовляти литвом, за допомогою обробки тиском і зварюванням, та можуть бути виготовлені на більшості Державних машинобудівних підприємств. Роз'ємний маніпулятор допускає можливість використання його без гаку, при цьому зачеплення коуша троса штатної лебідки можливо здійснювати за штатні буксирні гаки об'єкта навіть не обладнаного гнучким пристроєм зчеплення. Подавальний пристрій не є силовим елементом конструкції, тому дозволяє його виготовлення в умовах військової частини зварюванням, у тому числі з елементів сталевого прокату. На фіг. показано загальний вид комплекту обладнання під час здійснення евакуації, де: 1 буксирні гаки об'єкта, 2 - відвал, 3 - серга, 4 - знімний палець, 5 - трос, 6 - коуш, 7 - місце кріплення коушів штатного буксирного троса об'єкта у похідному положенні, 8 - підтримуюча штанга, 9 - стяжна муфта, 10 - упорна штанга, 11 - трос, 12 - утримувач, 13 - коуш, 14 - фіксатор, 15 - гак, 16 - палець, 17 - болт, 18 - підтискна шайба, 19 - шарнірний вузол. Роз'ємний маніпулятор умовно зображено нероз'єднаним. Обладнання для швидкої евакуації пошкодженої техніки містить: гнучкий пристрій зчеплення, що являє собою дві серги 3, які, за допомогою знімних пальців, закріплюються на буксирних гаках 1 об'єкта через отвори для кріплення жорсткої зчіпки. Через серги 3 пропущено та закріплено знімними пальцями 4 штатний буксирний трос 5 об'єкта, коуші 6 якого в похідному положенні кріпляться легкими хомутами до корпусу машини у точках 7, що є симетричними; роз'ємний маніпулятор БРЕМ, який складається з знімного гака 15, обладнаного фіксатором 14, що, завдяки особливій формі литва за допомогою пальця 16 закріплено на коуші 13 троса 11 штатної лебідки БРЕМ та додатково зафіксовано за допомогою болта 17 та квадратної підтискної шайби 18, що запобігає провертанню гака 15 в отворі коуша 13, а також подавального пристрою, до складу якого входить утримувач 12, за допомогою шарнірного вузла 19 з'єднаний з одною підтримуючою 8 та двома упорними 10 штангами, які забезпечують його 1 UA 74318 U 5 10 15 20 25 30 35 40 45 50 55 жорстке кріплення на відвалі бульдозерного обладнання БРЕМ та додатково зафіксовані на останньому двома стяжними муфтами 9. Обладнання для швидкої евакуації пошкодженої бронетанкової техніки працює так: В очікуванні бойового застосування озброєння та техніки гнучкий пристрій зчеплення монтується на об'єкти, що передбачається евакуювати в ході можливих вогневих сутичок. Для цього серги 3, за допомогою знімних пальців 4, закріплюються на отворах буксирних гаків об'єкта 1, що призначені для кріплення жорсткої зчіпки. Після цього штатний буксирний трос 5 об'єкта вкладається в вільні пази серг 3 і закріплюється в них за допомогою знімних пальців 4. Одночасно знімні пальці 4 відіграють роль блоків для буксирного троса 5 об'єкта, під час роботи пристрою. Коуші 6 штатного буксирного троса, з метою усунення провисання, прикріплюються легкими металевими хомутами до корпуса в точках 7 симетрично. Подавальний пристрій монтується на відвалі бульдозерного обладнання за допомогою підтримуючої 8 та двох упорних 10 штанг та, з метою надання жорсткості, фіксується двома стяжними муфтами 9. Знімний гак 15 продягається в отвір коуша 13 троса 11 штатної лебідки БРЕМ та закривається пальцем 16, після чого фіксується від провертання квадратною шайбою 18, яка підтискається болтом 17. Трос 11 лебідки БРЕМ продягається у виріз утримувача 12, після чого коуш 13 із змонтованим на ньому знімним гаком 15 фіксується в утримувачі 12 за допомогою сил тертя. Виріз утримувача 12 виконується дещо більше діаметра троса 11 лебідки, разом з тим менше діаметра затискного кінця коуша 13, чим дозволяє протягання крізь себе троса 11 лебідки, та, водночас, фіксує коуш 13 в утримувачі 12. Шарнірний вузол 19 дозволяє компактне розміщення подавального пристрою в 3ІП БРЕМ. Роз'ємний маніпулятор призначений для його монтажу, в першу чергу, на броньованих ремонтно-евакуаційних машинах БРЕМ-1 та броньованих тягачах БТС-5 на базі основного танка Т-72, що на даний час знаходяться на озброєнні ремонтно-евакуаційних підрозділів Збройних Сил України. Разом з тим простота пристрою та принцип його дії дозволяє встановлювати його як штатне обладнання на броньовану ремонтно-евакуаційну машину БРЕМ-84 "Атлет", що є перспективним зразком та призначається на заміну застарілих зразків броньованих рухомих засобів ремонту та евакуації Після пошкодження об'єкта більш ймовірне його розташування кормою до евакуаційних засобів підрозділу. БРЕМ розташовується таким чином, щоб від роз'ємного маніпулятора до гнучкого пристрою зчеплення пошкодженого об'єкта була відстань 0,5-1м. Спостерігаючи через штатні прилади спостереження БРЕМ-1, оператор підніманням чи опусканням відвалу бульдозерного обладнання встановлює висоту знімного гака 15 дещо вище тросу 5 гнучкого пристрою зчеплення пошкодженого об'єкта. БРЕМ повільно рухається вперед до легкого контакту гака 15 роз'ємного маніпулятора з корпусом пошкодженого об'єкта або до візуального визначення оператором, що гак 15 роз'ємного маніпулятора знаходиться над тросом 5. Оператор, за допомогою бульдозерного обладнання повільно опускає гак 15 роз'ємного маніпулятора на трос 5 гнучкого пристрою зчеплення. Гак 15 роз'ємного маніпулятора входить в зачеплення з тросом 5 гнучкого пристрою зчеплення та фіксує останній за допомогою фіксатора 14. БРЕМ починає рух назад, повільно здаючи трос лебідки. При цьому відбувається роз'єднання коуша 13 та утримувача 12, а трос 11 лебідки через виріз в утримувачі 12 також виходить з останнього. Після цього БРЕМ має змогу відійти в укриття, не розриваючи контакту з об'єктом, що підлягає евакуації, здійснити анкерування відвалом бульдозерного обладнання та здійснити евакуацію об'єкта за допомогою штатної лебідки. Під дією тягового зусилля евакуації коуші 6 троса 5 гнучкого пристрою зчеплення, зрізаючи легкі хомути, зриваються з точок кріплення 7. Трос 5 послаблюється до упору коушами 6 в зовнішні закраїни серг 3 та створює трикутник. Це сприяє вирівнюванню векторів тягових зусиль та робить їх більш паралельними до осі об'єкта, що евакуюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Обладнання для швидкої евакуації пошкодженої бронетанкової техніки, що складається з тягово-зчіпного пристрою БРЕМ, закріпленого на відвалі бульдозерного обладнання БРЕМ, яке відрізняється тим, що тягово-зчіпний пристрій БРЕМ обладнано роз'ємним маніпулятором, встановленим на відвалі бульдозерного обладнання, а також додатково містить гнучкий пристрій зчеплення, закріплений на машині, яка підлягає евакуації. 2 UA 74318 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
