Спосіб виготовлення деформаційного шва у залізобетонних конструкціях

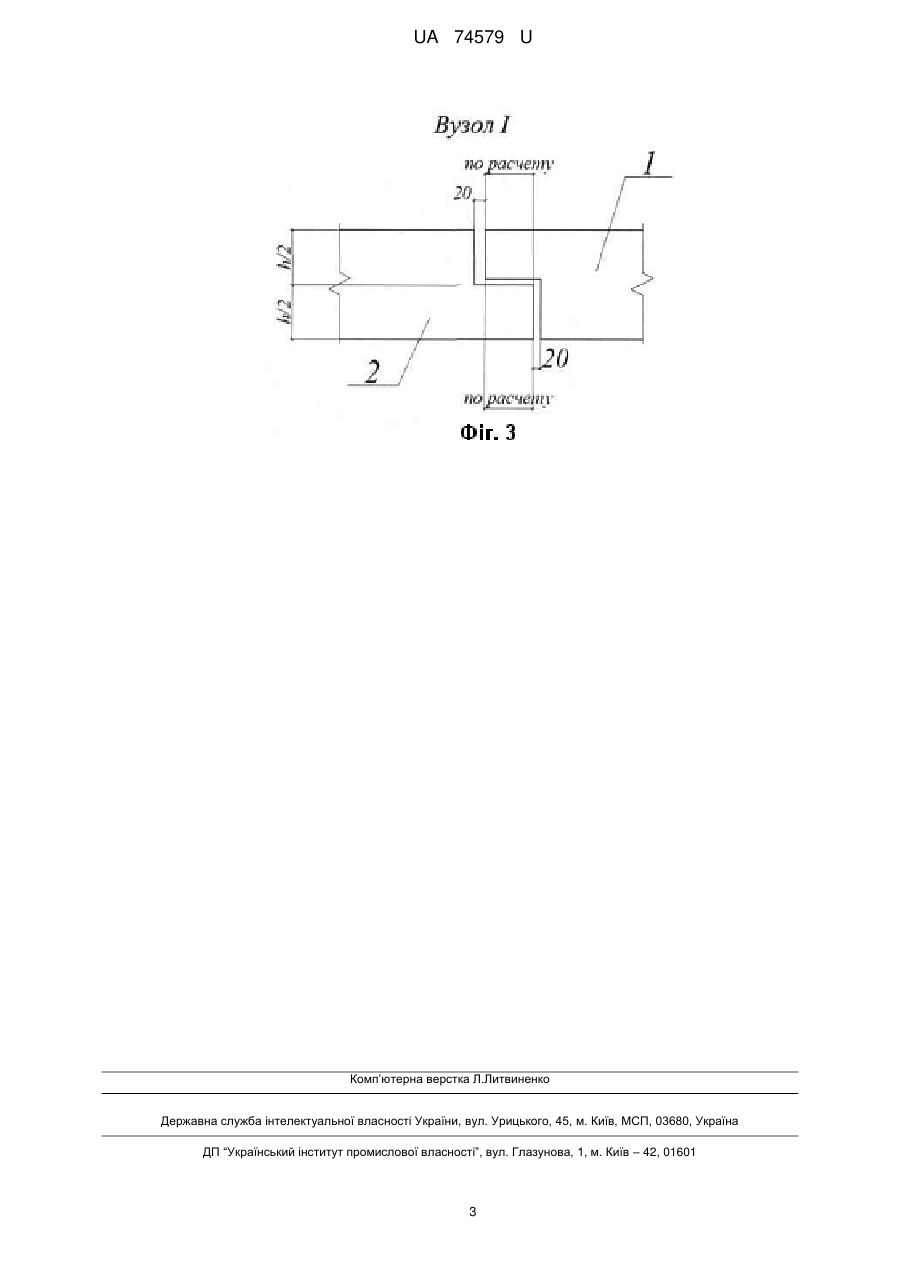

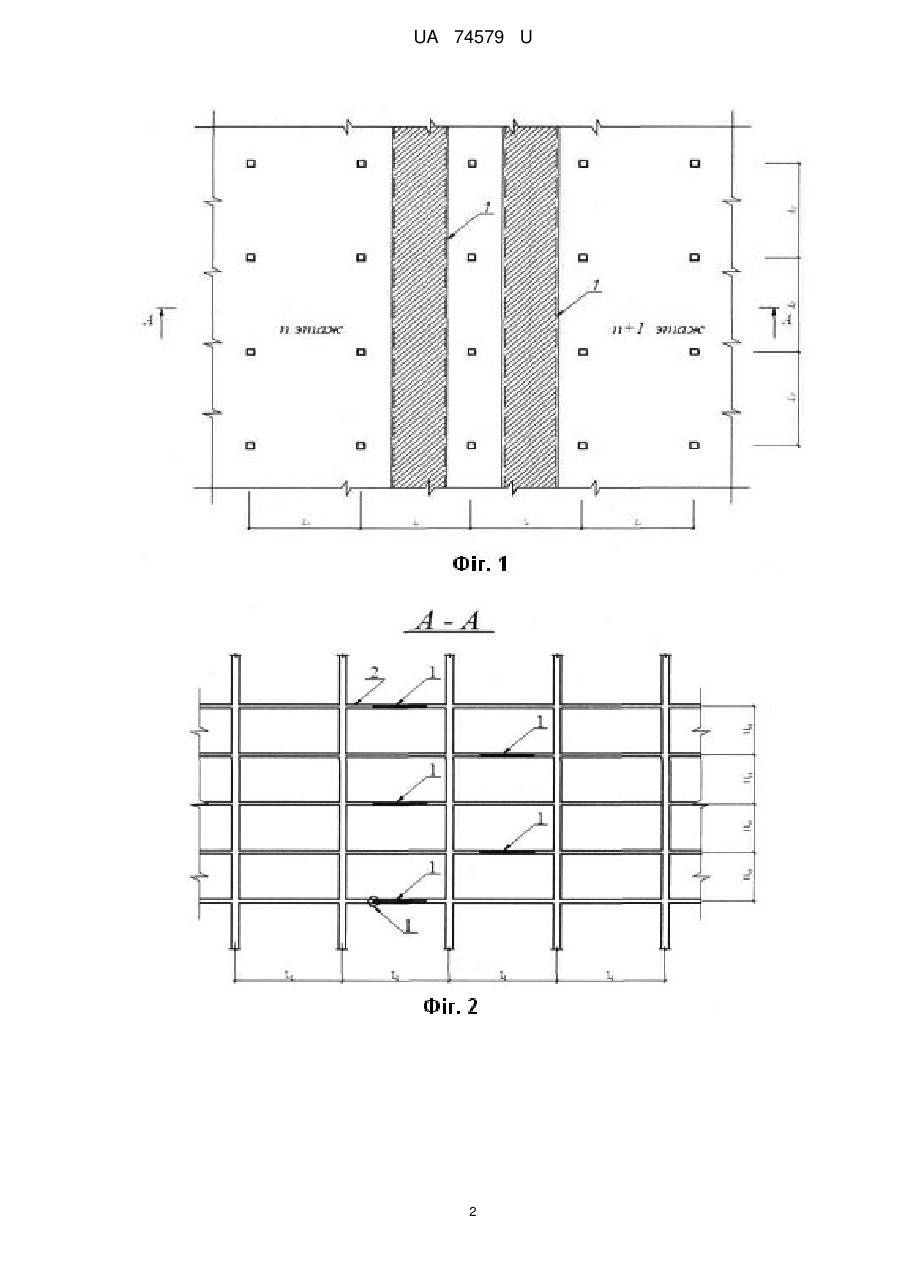

Реферат: UA 74579 U UA 74579 U 5 10 15 20 25 Корисна модель належить до області будівництва і може бути використана при влаштуванні деформаційних швів між окремими частинами (секціями) монолітних і збірних залізобетонних будівель та споруд. З технічної і патентної літератури відомо, що деформаційні шви розбивають будинок на секції, забезпечуючи можливість горизонтальних переміщень з'єднувальних поверхонь [1]. У безбалочних перекриттях деформаційні шви влаштовують за допомогою парних колон чи улаштуванням плит-вкладишів, що спирають на консолі перекриття і покриття [2]. Відомі деформаційні шви неперервні по всій висоті будівлі, що знижує загальну жорсткість будівлі. Деформаційні шви, що влаштовують за допомогою спарених колон, є більш матеріалоємними, а прольоти, що примикають до деформаційних швів, розраховують як крайні. В основу корисної моделі поставлено задачу - зменшення витрат матеріалу, його ефективне використання, збільшення загальної жорсткості будівлі, зменшення внутрішніх зусиль у конструкціях при температурних впливах. Задача вирішується за рахунок того, що у відомих деформаційних швах, що влаштовують в одному прольоті шляхом обпирання на консолі різних частин будинку плит-вкладишів, ці плитивкладиші розміщають зі зміщенням "на крок" по висоті будинку в сусідніх прольотах, шляхом шарнірного обпирання плит-вкладишів, у яких опорну і частину, що спирається, виконують "у чверть", а з'єднувальні частини консолей будинку і плит-вкладишів виконують горизонтальними з прокладкою між ними, уникаючи заклинювання. Деформаційний шов забезпечує роботу перекриття за нерозрізною схемою. Таке рішення по розташуванню деформаційного шва можливо застосовувати при наявності близько розташованих ядер жорсткості. Дане твердження базується на особливостях деформування ділянок перекриттів між ядрами, що обумовлене подовжніми переміщеннями плит перекриття. На фіг. 1 зображене розміщення деформаційного шва в плані, на фіг. 2 зображене розміщення деформаційного шва по висоті будинку, на фіг. 3 зображений вузол обпирання плит-вкладишів на консолі. У місцях виконання деформаційних швів шарнірно обперти плити-вкладиші 1 довжиною в 1 3 прольоту на випуски монолітні консолі перекриттів 2 довжиною 1 1 прольоту і на них.   2 5 4 5 30 35 40 45 50 Опорну частину плит перекриття 2 і частину плити-вкладиша 1 виконують з підрізуванням у пів висоти плити. При улаштуванні пропонованого деформаційного шва враховані недоліки існуючих рішень деформаційних швів, а саме: конструкція безбалочного перекриття працює за нерозрізною схемою, що зменшує внутрішні зусилля; є можливість застосування для будинків з великими прольотами; менш витратне використання матеріалів та здешевлення вартості робіт із улаштування шва. За забезпечення поперечних переміщень при температурних чи усадкових деформаціях передбачені розміщення і конструкція деформаційного шва дозволяють знизити зусилля, що передаються на елементи жорсткості (ядра і діафрагми) секцій будинку. Джерела інформації: 1. Туполев М. С. Конструкции гражданских зданий. М; Стройиздат, 1968. С 16-17, рис. 1.7. 2. Бондаренко В. М., Суворкин Д. Г., Железобетонные и каменные конструкции. М.; "Высшая школа", 1987. С.269-271, рис.149,в; рис. 150,б. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виготовлення деформаційного шва у залізобетонних конструкціях, що влаштовується в одному прольоті шляхом обпирання на консолі різних частин будинку плит-вкладишів, який відрізняється тим, що плити-вкладиші розміщують зі зрушенням "на крок" по висоті будинку в сусідніх прольотах, шляхом шарнірного обпирання плит-вкладишів, у яких опорну і частину, що спирається, виконують "у чверть", а дотичні частини консолей будинку і плит-вкладишів виконують горизонтальними з прокладкою між ними, уникаючи заклинювання. 1 UA 74579 U 2 UA 74579 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
